Raspador de Lodos de Transmisión Periférica, Raspador de Lodos de Succión de Piscina de Sedimentación, Equipo Municipal de Tratamiento de Aguas Residuales Xuri Dong

1. Introducción del producto

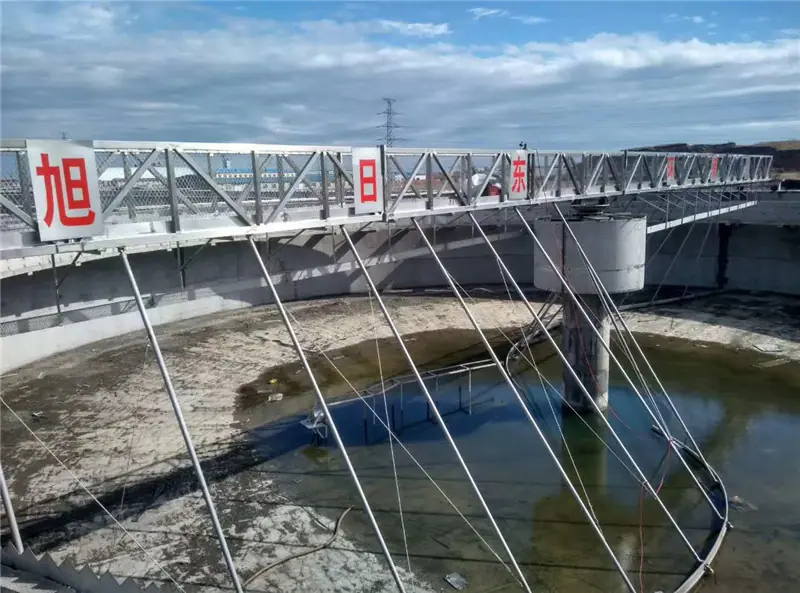

El Raspador de Lodos de Accionamiento Periférico es un equipo de raspado de lodos de uso común para tanques de sedimentación en plantas potabilizadoras urbanas y plantas de tratamiento de aguas residuales municipales. Adopta entrada de agua central y descarga de lodos, y drenaje periférico, asegurando un flujo de agua uniforme. Utiliza la diferencia de nivel del líquido para la descarga automática de lodos, y está equipado con un dispositivo raspador y removedor de espuma y un dispositivo de protección contra sobrecargas; según los requisitos del usuario, el sistema de control se puede interconectar con una microcomputadora.

Está compuesto principalmente por componentes como un mecanismo de accionamiento, una viga principal, un soporte giratorio central, un cilindro desviador de flujo, un sistema raspador de lodos, un cazo de descarga de escoria y mecanismo de lavado, un rastrillo raspador de escoria articulado, una placa raspadora de nata, un cazo raspador de nata, una placa de borde triangular de salida de agua, un deflector de desechos flotantes y una caja de control.

2. Principio de funcionamiento

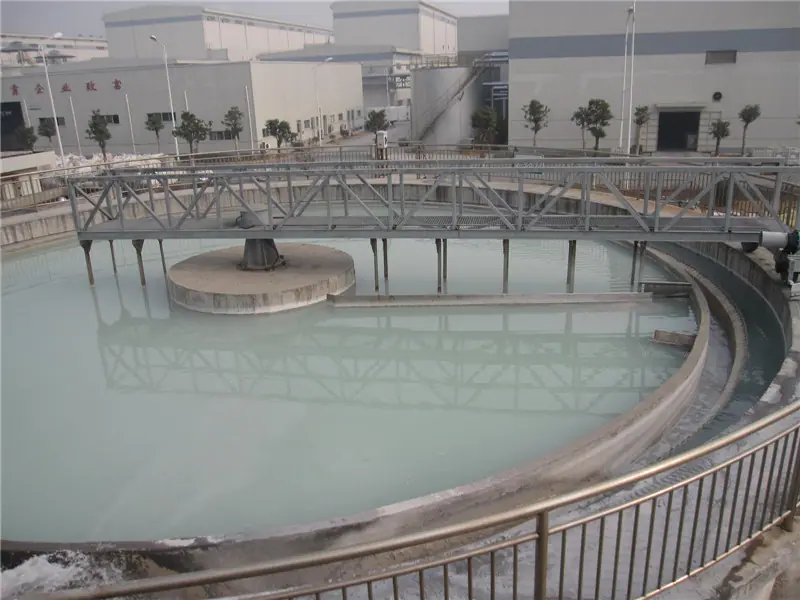

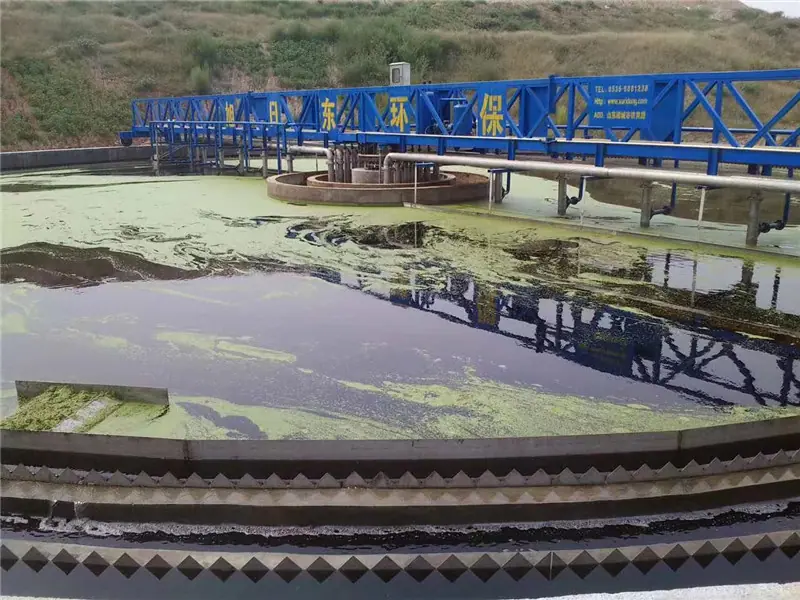

Las aguas residuales fluyen desde la tubería de entrada en el centro de la piscina, se difunden mediante un difusor de flujo y luego fluyen radial y uniformemente hacia la periferia. El lodo suspendido se deposita en el fondo de la piscina después de la sedimentación, y el líquido sobrenadante se descarga de la piscina a través de la placa de vertedero de rebosadero y el canal de salida. El raspador de lodos raspa el lodo desde la periferia hacia el tanque de recolección de lodos central, y se descarga de la piscina a través de la tubería de descarga de lodos por la presión del agua dentro de la piscina. La viga principal, impulsada por los dispositivos de accionamiento periféricos, gira alrededor del soporte giratorio central como eje en la parte superior de la piscina a una velocidad de 2.0 m/minOpera a velocidad lineal, con soportes de conexión, raspadores de lodos, etc., fijados a la parte inferior de la viga principal. Se instala un espumador cerca de la superficie del líquido, que se extiende a lo largo del cilindro central estabilizador del flujo hasta un rastrillo de lodos articulado. Cuando la viga principal gira, el espumador barre la espuma de la superficie del líquido desde el centro del tanque hacia la periferia del tanque, recogiéndola en la zona del rastrillo de lodos articulado. La espuma recogida se mueve con la unidad principal a lo largo de la periferia del tanque hasta el cubo de espumado, es raspada hacia el cubo de espumado por el movimiento articulado del rastrillo de lodos y descargada fuera del tanque. Se utiliza para la descarga de lodos en tanques de sedimentación circulares, generalmente en casos con diámetros de tanque más pequeños. Utiliza un reductor de rueda de pines cicloidal y una caja de engranajes helicoidales para la transmisión, proporcionando un gran par de torsión y buena estabilidad. Fácil de instalar, simple de mantener, con protección contra sobrecarga de par y operación confiable. Eliminación completa de lodos, gama completa de especificaciones.

3. Rendimiento del producto

（1）Raspado del lodo del fondo del estanque y retirada de la espuma de la superficie del agua. La unidad de accionamiento adopta un motorreductor montado en eje acoplado directamente al rodillo de accionamiento, lo que resulta en una estructura compacta y buena eficiencia mecánica;

（2）Rascador de línea de desplazamiento paralelo, buena continuidad, buena eficiencia de recolección de lodos; la parte inferior del rascador de acero inoxidable tiene una placa de goma raspadora de lodos, asegurando un raspado completo y limpio, y previniendo la aparición de lodos flotantes.

（3) Pendiente del fondo del estanque1：10, la resistencia del lodo durante el raspado es insignificante; estructura de bisagra especial, gran capacidad de sobrecarga.

（4）La viga principal está hecha de acero cuadrado, tiene alta resistencia estructural y utiliza un proceso de galvanizado en caliente seguido de pintura en spray, proporcionando un fuerte rendimiento anticorrosión.

（5）Operación simple, permite control remoto.
