Sistema de Monitorización de Tubos de Fuego de Mina KSS-200 Análisis Inteligente Sistema de Monitorización de Tubos de Fuego de Mina

El sistema de monitoreo de tuberías incluido es un sistema especializado para el monitoreo continuo en línea de la composición del gas en vacíos y áreas selladas en minas de carbón. Utiliza principalmente tuberías multicore agrupadas para transportar el gas a medir desde los puntos de monitoreo subterráneos a una unidad de análisis en superficie, completando el análisis de concentración de varios componentes gaseosos como metano, monóxido de carbono, dióxido de carbono y oxígeno. Esto se utiliza para juzgar la tendencia de combustión espontánea natural de los vacíos y la situación de acumulación de gas, proporcionando soporte de datos para la prevención de incendios y el control de gases en minas. Es un equipo técnico de uso común para predecir y pronosticar la combustión espontánea y prevenir desastres por gas en minas de carbón.

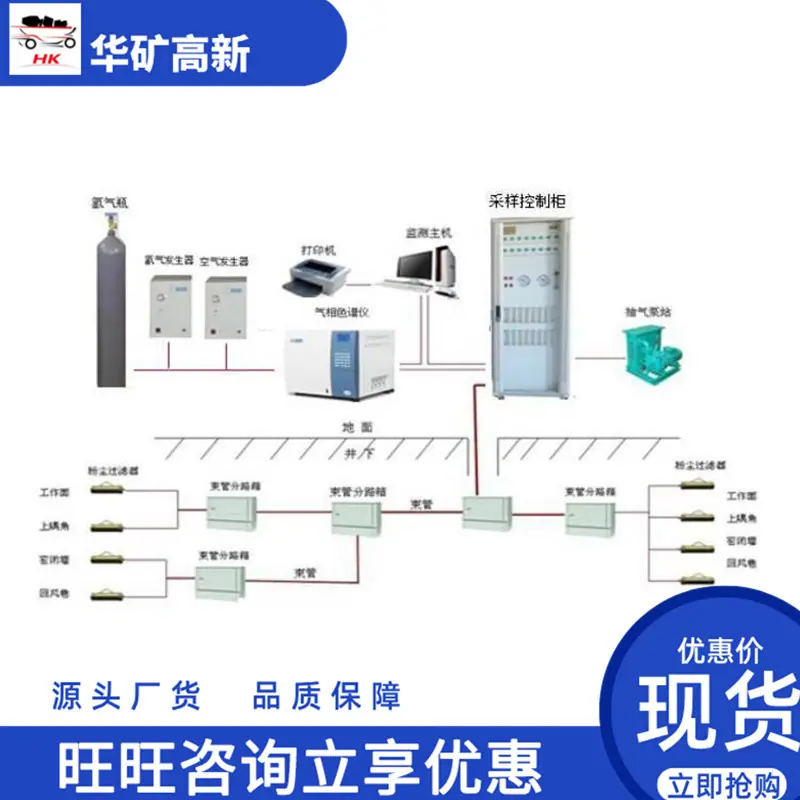

El sistema se compone generalmente de cuatro partes principales: tuberías de producción entubadas en el pozo, una unidad de bomba de vacío, una unidad de análisis de gas y una terminal de procesamiento de datos. Transporta el gas del fondo del pozo a la superficie para su detección mediante succión a presión negativa. Puede operar continuamente durante mucho tiempo y no requiere colocar una gran cantidad de elementos de detección bajo tierra. Es adecuado para escenarios especiales como huecos y muros sellados en minas de carbón donde la detección manual oportuna es difícil.

1. ‌Sistema de Monitoreo de Tubería Bundle de 8 Núcleos‌: Configurado con 8 tuberías bundle independientes, capaz de monitorear simultáneamente 8 puntos de monitoreo subterráneos. Adecuado para minas pequeñas a medianas y frentes de trabajo con menos puntos de monitoreo. Presenta un costo total menor, tendido de tubería simple y es adecuado para uso en minas a pequeña escala.
2. ‌Sistema de monitoreo de tubos agrupados de 16 núcleos‌: Configurado con 16 tubos agrupados independientes, puede cubrir simultáneamente 16 puntos de monitoreo, satisfaciendo las necesidades de monitoreo simultáneo de múltiples frentes de trabajo y múltiples áreas selladas en minas de tamaño mediano. Actualmente es una especificación convencional con una amplia gama de aplicaciones.
3. ‌Sistema de Monitoreo de Tubos Agrupados Multinúcleo de 32 Núcleos‌: Configurado con 32 tubos agrupados independientes, capaz de monitorear 32 puntos de monitoreo simultáneamente. Adecuado para escenarios como grandes minas y minería simultánea en múltiples frentes de trabajo, puede lograr una cobertura de monitoreo continuo de áreas grandes de huecos.

1. ‌Sistema de Monitoreo de Tuberías Tipo Análisis por Cromatografía de Gases‌: Utiliza un cromatógrafo de gases para completar el análisis de componentes gaseosos, tiene alta precisión de análisis, puede detectar simultáneamente múltiples componentes gaseosos de baja concentración, tiene buena precisión de datos y es adecuado para escenarios de predicción y pronóstico de combustión espontánea natural que requieren alta precisión de análisis.
2. ‌Sistema de Monitoreo con Tubo de Haz Analítico y Sensor Infrarrojo‌: Utiliza múltiples juegos de sensores de gas infrarrojo para completar directamente la detección de concentración, tiene una velocidad de análisis rápida, puede lograr una salida de datos continua en tiempo real, tiene un costo menor en comparación con el tipo de cromatografía de gases, es más simple de mantener y es adecuado para escenarios de monitoreo rutinario que requieren la adquisición rápida de datos de monitoreo.
3. Tipo Analítico Compuesto Cromatografía-Sensor: Combina los métodos de análisis de cromatografía de gases y sensor infrarrojo. Los sensores infrarrojos proporcionan una salida de datos rápida para el monitoreo diario, mientras que la cromatografía de gases se utiliza periódicamente para la calibración. Este tipo equilibra la velocidad de análisis y la precisión de la detección, lo que lo hace adecuado para las necesidades de monitoreo de la mayoría de las minas de carbón.

1. Tipo Analítico Fijo en Tierra: Todo el conjunto de unidades analíticas se coloca en el suelo, y la tubería agrupada se tiende desde el suelo hasta los puntos de monitoreo en el fondo del pozo. La bomba de vacío realiza succión de presión negativa en el suelo. Los trabajos de mantenimiento se realizan principalmente en el suelo, con menos trabajo requerido en el fondo del pozo. Esta es la forma de aplicación convencional.
2. Subestación Analítica en Pozo: Se instala una subestación analítica en el pozo para recolectar gas y realizar el análisis directamente en la subestación. Los datos se cargan luego al terminal de superficie, acortando la distancia de transporte por tubería y reduciendo la atenuación durante el transporte de gas. Esto es adecuado para minas de larga distancia y enterradas profundamente.

Solo la cabeza de muestreo de tubo incluida se coloca en el punto de monitoreo. Todos los componentes analíticos y dinámicos principales se disponen en la superficie (o en áreas de la subestación subterránea convenientes para el mantenimiento). No es necesario colocar una gran cantidad de elementos sensores en entornos complejos como las zonas de labores mineras agotadas, lo que reduce la carga de trabajo para reemplazar y calibrar los componentes subterráneos. La dificultad general de mantenimiento es baja.

Puede lograr 24 horas de monitoreo continuo e ininterrumpido, permitiendo el seguimiento a largo plazo de los cambios en los componentes del gas en huecos y áreas selladas, capturando rápidamente las tendencias lentas en los cambios de concentración de gas y proporcionando soporte de datos continuo para la predicción temprana de combustión espontánea y enriquecimiento de gas.

Todos los componentes subterráneos cumplen con los requisitos de las normas a prueba de explosiones para minería. La unidad de análisis de superficie adopta un diseño aislado a prueba de explosiones. El sistema completo posee certificaciones de seguridad completas para productos de minería y es adecuado para su uso en entornos explosivos bajo tierra en minas de carbón, cumpliendo con los requisitos de cumplimiento de la supervisión de seguridad de minas de carbón.

El tubo de conducción está hecho de un material especial resistente a la corrosión y a la extrusión, lo que le permite adaptarse a las complejas condiciones de trabajo en el pozo. En condiciones normales de operación, puede monitorear todo el ciclo de extracción a medida que avanza la cara de trabajo, eliminando la necesidad de reemplazos frecuentes de la tubería y asegurando una larga vida útil general.

1. Selección flexible de especificaciones, adaptable a diferentes escalas de mina
   Cubre configuraciones de sistema con diferentes recuentos de núcleos desde 8 núcleos hasta 32 núcleos, cumpliendo los requisitos de cantidad de puntos de monitoreo de minas pequeñas a medianas, así como de minas grandes. También proporciona múltiples rutas técnicas como cromatografía de gases, infrarrojos y análisis compuesto, permitiendo a los usuarios seleccionar una solución adecuada según sus propias necesidades de detección y presupuesto.
2. Diseño antiinterferencias, asegurando la precisión de los datos
   La tubería de muestreo utiliza un diseño de tubo interior independiente, asegurando que los gases de diferentes puntos de monitoreo no interfieran entre sí. Las juntas de la tubería están selladas para minimizar el impacto de la entrada de aire externo en los resultados de la detección. El sistema está equipado con dispositivos de secado y filtrado de gas para eliminar el polvo y la humedad del gas transportado, evitando que las impurezas afecten los resultados del análisis y asegurando la precisión de los datos de detección.
3. Gestión de visualización de datos, conveniente para el análisis predictivo
   Se proporciona software dedicado al procesamiento de datos como parte del sistema. Puede generar automáticamente curvas de cambio de concentración de gas, admite la consulta de datos históricos y el análisis de tendencias, y activa automáticamente alarmas cuando las concentraciones críticas de gas superan los valores de advertencia. Esto facilita el análisis de las tendencias de combustión espontánea por parte del personal técnico y ayuda en la predicción de desastres y la toma de decisiones.
4. Costos de mantenimiento moderados, adecuados para monitoreo a largo plazo
   El mantenimiento diario solo requiere la inspección regular de la hermeticidad de la tubería, la limpieza del dispositivo de filtración y la calibración de la unidad de análisis. No requiere el reemplazo frecuente de los componentes principales, lo que resulta en bajos costos de mantenimiento durante la operación a largo plazo. Puede satisfacer las necesidades de monitoreo continuo de todo el período de minería en las minas de carbón.
