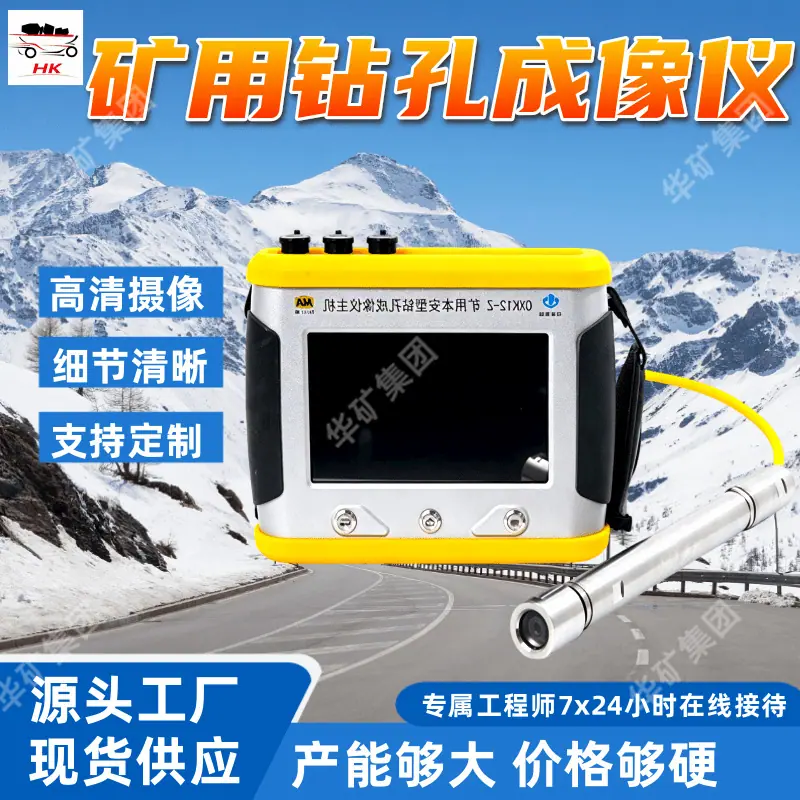

Sonda de Instrumento de Imagen de Perforación Minera, Cámara de Alta Definición, Detalles Claros, Instrumento de Imagen de Perforación de Mina de Carbón Cxk7.4S

El Imager de Perforación de Mina es un equipo de inspección visual de fondo de pozo desarrollado específicamente para escenarios de minas de carbón subterráneas. Confiando en una unidad de cámara óptica de alta resolución y equipado con un sistema dedicado de transmisión y procesamiento de señales, puede penetrar en varios tipos de perforaciones de exploración, perforaciones de drenaje de gas y perforaciones de observación geológica dentro de la mina. Recopila datos de imágenes de alta definición de las paredes del pozo en tiempo real. El software acompañante se utiliza para completar el empalme de imágenes, la identificación de fisuras y la anotación de datos, presentando visualmente la estructura de las capas rocosas, la distribución de fisuras, la trayectoria del pozo y otras condiciones dentro del pozo. Esto proporciona un soporte de datos visual confiable para la exploración geológica de minas de carbón, el control de gas y el diseño de soporte de galerías.

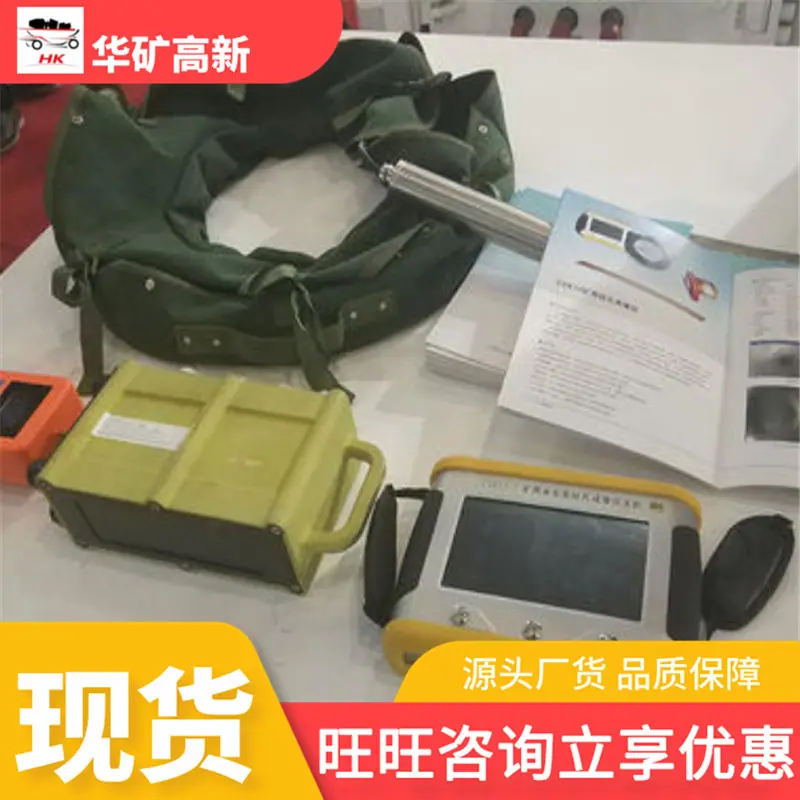

Este tipo de equipo cumple plenamente con las normativas explosivas pertinentes para la minería y puede operar de forma estable en entornos subterráneos complejos con alto contenido de gas y altos niveles de polvo. Aborda el punto débil de que los métodos tradicionales de inspección de perforaciones no pueden obtener directamente imágenes intuitivas dentro del pozo. Actualmente, se utiliza ampliamente en múltiples eslabones operativos subterráneos, como la exploración geológica de minas de carbón, la detección de estratos del techo y la aceptación de calidad de los pozos de drenaje de gas. El conjunto completo de equipos suele constar de piezas como una sonda de detección subterránea, un dispositivo de conteo de profundidad, una terminal de control portátil y un dispositivo de empuje-guía. Durante la operación, la sonda de cámara se inserta suavemente en el pozo utilizando una barra de empuje, registrando simultáneamente la profundidad y los datos de imagen. Una vez completada la inspección, se puede generar una imagen desplegada visualizada de la pared del pozo y un informe de análisis directamente en la terminal.

1. Cámara de Perforación Minera Tipo Seco Estándar: Adecuada para pozos de exploración geológica y pozos de observación de capas rocosas sin acumulación de agua ni lodo significativo en su interior. Proporciona una claridad de imagen estable y se utiliza a menudo para escenarios de detección geológica poco profundos alrededor de galerías subterráneas.
2. Cámara Impermeable y Resistente a Manchas para Perforaciones Mineras: La lente de la sonda ha recibido un tratamiento especial impermeable y resistente a las manchas, lo que la hace adecuada para perforaciones de drenaje de gas con acumulación de agua o una pequeña cantidad de residuos de lodo. Puede capturar imágenes claras incluso en condiciones húmedas con una pequeña cantidad de impurezas dentro de la perforación y es adecuada para la mayoría de los escenarios operativos convencionales en minas de carbón.
3. Dispositivo de imagen para perforación ultradeprofunda: Equipado con una varilla de empuje de alta resistencia y resistente al desgaste y un sistema de transmisión estable a larga distancia, puede realizar inspecciones dentro de pozos de perforación de larga distancia que alcanzan cientos de metros de profundidad. Se utiliza principalmente para las operaciones de aceptación de calidad de la perforación de pozos de drenaje de gas profundos.

1. Cámara de Sondeo para Minería Tipo Transmisión por Cable: Transmite datos de imagen a través de fibra óptica o cable coaxial integrado dentro de la varilla de empuje. La transmisión de señal es estable sin retrasos, y es poco probable que se pierdan fotogramas durante la transmisión de imágenes. Actualmente es el tipo más común con una alta proporción de aplicaciones subterráneas.
2. Imager de Perforación Minera Tipo Almacenamiento Inalámbrico: La sonda tiene un módulo de almacenamiento local de gran capacidad incorporado. Durante la detección, los datos de imagen se almacenan primero dentro de la sonda. Una vez completada la detección, se retira la sonda y luego se exportan los datos. No es necesario tender cables de transmisión de larga distancia, lo que simplifica el proceso de operación. Es adecuado para escenarios de detección rápida en agujeros poco profundos de corta distancia.

1. ‌Imagenadora de Sondeo de Observación Básica‌: Con la adquisición de imágenes de la pared del sondeo y el ensamblaje básico de imágenes como funciones principales, tiene un procedimiento de operación simple y fácil de aprender, adecuado para tareas de inspección básicas de la calidad de la formación del sondeo y la distribución de fracturas en la perforación de rutina diaria.
2. ‌Imager Inteligente Analítico para Perforación de Minas‌: Viene con software especializado de análisis de imágenes en el agujero que puede identificar y marcar automáticamente parámetros como el ancho de la fisura y el espesor de la capa de roca en el agujero, generar automáticamente informes de inspección estandarizados, reducir la carga de trabajo del procesamiento manual de datos y es adecuado para escenarios que involucran inspección de perforaciones por lotes.
3. ‌Imager de Perforación Minera Tipo Imagen Panorámica‌: Equipado con una unidad de cámara panorámica de 360 grados, puede capturar imágenes completas de toda la circunferencia del pozo con una sola pulsación, eliminando la necesidad de ajustar el ángulo de la sonda. La cobertura de imagen no tiene puntos ciegos, lo que permite la presentación completa de todos los detalles del estado de la pared interior del pozo.

1. Buena adaptabilidad a escenas subterráneas: Toda la máquina cumple con las regulaciones de seguridad a prueba de explosiones para minas, y el nivel de protección de la sonda alcanza IP68. Puede operar de manera estable en condiciones de trabajo complejas como alto contenido de gas, alto contenido de polvo y con una pequeña cantidad de acumulación de agua en el pozo, y puede ponerse en uso directamente sin modificaciones de protección adicionales.
2. Resultados de Detección Intuitivos y Visuales: Genera directamente imágenes reales de alta definición de la pared del pozo. En comparación con el muestreo de núcleos tradicional y los métodos de detección indirecta, puede presentar de forma intuitiva detalles como la distribución de las fracturas de las capas rocosas y las zonas rotas dentro del pozo, evitando desviaciones de datos causadas por la detección indirecta.
3. ‌Eficiencia de trabajo sobresaliente: El equipo presenta un diseño general ligero, lo que permite la operación en sitio por una o dos personas. La detección de agujeros poco profundos se puede completar en poco tiempo, reduciendo significativamente la duración de la detección por agujero en comparación con los métodos tradicionales. Es adecuado para operaciones de aceptación rápidas que implican perforación por lotes.
4. ‌Fuerte reutilización de datos‌: Las imágenes originales recopiladas y las imágenes panorámicas unidas se pueden almacenar en el sistema a largo plazo y se pueden revisar retrospectivamente en cualquier momento, proporcionando soporte de datos originales rastreable para la comparación geológica posterior y la optimización del esquema de soporte.
5. ‌Bajo Umbral de Operación‌: La terminal de control adjunta utiliza una interfaz interactiva simplificada, permitiendo a los técnicos subterráneos con capacitación operativa básica completar de forma independiente todo el proceso de detección, unión de imágenes y exportación de informes, sin requerir complejas habilidades operativas profesionales.

1. ‌Resolviendo el desafío de visualizar el estado dentro de los pozos de sondeo‌: Superando las limitaciones de la detección de perforación tradicional, que solo puede obtener datos indirectos, permite la visualización directa de las condiciones reales de los estratos rocosos dentro de los pozos de sondeo, proporcionando evidencia visual intuitiva para evaluar la efectividad del drenaje de gas y juzgar la estabilidad de los estratos del techo, y ayudando a mejorar la precisión del juicio geológico.
2. ‌Fuerte estabilidad de imagen en condiciones de trabajo complejas: El diseño de la sonda resistente al agua y a la suciedad puede adaptarse a la mayoría de los pozos de drenaje de gas en minas de carbón con una pequeña cantidad de agua estancada y lodo residual. La lente no se oscurece fácilmente con las manchas, lo que reduce el impacto del entorno especial dentro del pozo en el efecto de imagen y garantiza la validez de los datos de detección.
3. Capacidad de detección fiable a larga distancia: Los modelos profundos combinados con sistemas de transmisión por fibra óptica de baja pérdida pueden completar de forma estable la adquisición de imágenes en pozos de cientos de metros de profundidad, resolviendo el punto débil de que los imageadores tradicionales de corto alcance no pueden adaptarse a la aceptación de pozos de drenaje de gas profundos y satisfaciendo las necesidades de detección de minería profunda de las minas modernas a gran escala.
4. ‌Procesamiento de datos conveniente y eficiente‌: El modelo de análisis inteligente puede completar automáticamente la identificación de grietas, la anotación de parámetros y la generación de informes, reduciendo significativamente el tiempo para el procesamiento manual de datos de imágenes. Para la detección por lotes, puede disminuir sustancialmente la carga de trabajo del personal técnico para tareas de oficina y mejorar la eficiencia general de la detección.
5. Excelente portabilidad subterránea: Todo el conjunto de equipo se puede desmontar y almacenar, con pesos individuales de los componentes controlados dentro del rango que puede ser transportado por fuerza humana. Se puede transportar fácilmente a puntos en el área de trabajo de minería subterránea a los que es difícil que llegue el equipo, adaptándose a las necesidades de detección flexibles de diferentes áreas operativas subterráneas.
