Equipo de perforación de roca tipo oruga de brazo único, equipo de perforación de túneles y pozos de pequeño tamaño, equipo de perforación para anclaje de túneles

110 días
$300.045 pedido mín (5 uds)
Proveedor 4.0

Cantidad

Coincidencias exactas a un precio más bajo

Especificaciones del producto
Marca
Shandong China Coal Engineering Machinery Co., Ltd
Modelo
Rock Drilling Rig
Alias
Rock Drilling Rig
Usar
Railway excavation and tunneling projects in small alleyways, tunnels, and culverts in the mining, metallurgy, and other fields
Diámetro de perforación
φ43 to φ76
Profundidad de perforación
2700
Ángulo de perforación
180
Dimensión total
7110×920×2050
Peso
6
Velocidad del eje vertical
See product
Diámetro de la tubería de perforación
φ43 to φ76
Marca
Shandong China Coal Engineering Machinery Co., Ltd
Modelo
Rock Drilling Rig
Alias
Rock Drilling Rig
Usar
Railway excavation and tunneling projects in small alleyways, tunnels, and culverts in the mining, metallurgy, and other fields
Diámetro de perforación
φ43 to φ76
Profundidad de perforación
2700
Ángulo de perforación
180
Dimensión total
7110×920×2050
Peso
6
Velocidad del eje vertical
See product
Diámetro de la tubería de perforación
φ43 to φ76
Marca
Shandong China Coal Engineering Machinery Co., Ltd
Modelo
Rock Drilling Rig
Alias
Rock Drilling Rig
Usar
Railway excavation and tunneling projects in small alleyways, tunnels, and culverts in the mining, metallurgy, and other fields
Diámetro de perforación
φ43 to φ76
Profundidad de perforación
2700
Ángulo de perforación
180
Dimensión total
7110×920×2050
Peso
6
Velocidad del eje vertical
See product
Diámetro de la tubería de perforación
φ43 to φ76
Detalles del producto
El texto en las imágenes se puede traducir

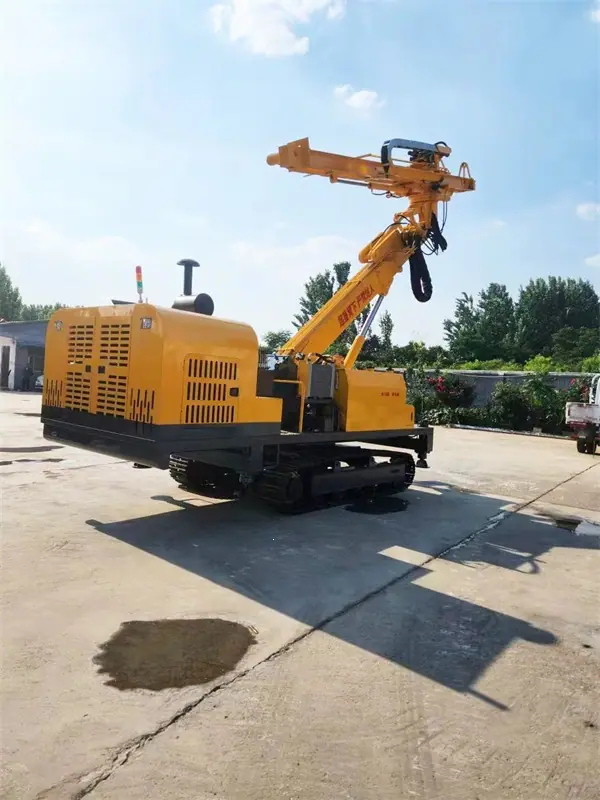

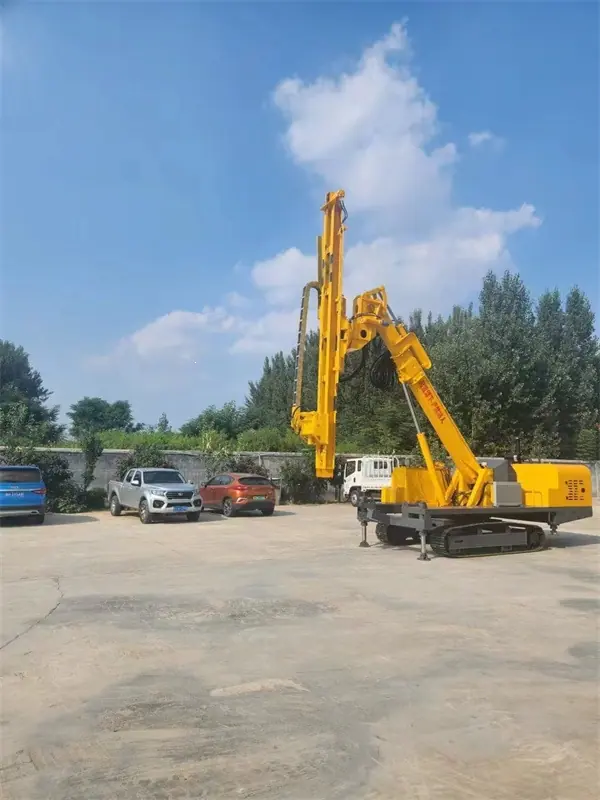

El carro de perforación de roca de un solo brazo es ideal para proyectos de excavación de vías y túneles pequeños, túneles y alcantarillas en minería, metalurgia, etc. El carro de perforación adopta un sistema de perforación de roca de un solo brazo con accionamiento hidráulico, con una velocidad de perforación de entre 0,8 y 2 metros por minuto. El sistema está equipado con funciones de impacto con tope automático, perforación antiatascos automática y descarga de escoria por inducción, lo que lo hace fácil de operar, seguro y confiable. La locomotora tiene una estructura compacta, un centro de gravedad bajo, es flexible y maniobrable. Adopta un método de desplazamiento con ruedas de riel y funciona de manera estable. El mecanismo hidráulico flexible de perforación de roca ofrece las ventajas de bajo ruido, múltiples funciones y alta eficiencia. Toda la máquina tiene bajo consumo de energía, bajo nivel de ruido, seguridad y confiabilidad, lo que puede mejorar significativamente el entorno de trabajo y mejorar la eficiencia y la calidad de la construcción. El equipo puede perforar el frente de trabajo, el techo, la pared lateral, la placa de fondo y el pozo de núcleo del túnel. La máquina no solo puede perforar y excavar pozos de explosión, sino que también puede perforar pozos de anclaje de manera muy conveniente después de instalar nuestro propulsor de acuerdo con el tamaño de la sección.


Parámetros técnicos principales de jumbo de perforación de un solo brazo montado en riel






































































































































































































proyecto




Los principales parámetros técnicos




Toda la máquina




Dimensiones generales en estado de transporte (l×b×h) mm




7110×920×2050




Diámetro del agujero mm




φ43~φ76




Profundidad de perforación mm




2700 (estándar)




2100 (opción 1)




Velocidad de perforación m/min




0,8-2




Sección aplicable (b×h) m




2×2~3,5×3,5




Modelos de perforadoras hidráulicas de roca




Cola de soldadura hembra HYD200




Potencia de impacto del taladro de roca kW




7.5




Tensión de alimentación




380VAC 50HZ




Potencia eléctrica kW




32.6




Peso Bruto kg




≈6000




Chasis para caminar




Estructura del chasis




Cuerpo articulado




Forma de caminar




Viaje en rueda de riel




Ancho de vía (mm)




600




Formulario de manejo




Accionamiento por motor hidráulico/desplazamiento por tracción




Velocidad de conducción km/h




0—3




Forma de frenado




Frenado por pérdida de presión (no se frena durante el remolque)




Ángulo de salida




4°




Ángulo de aproximación




8°




Distancia al suelo (mm)




40




Pendientebilidad (buena superficie de la pista)




≈5‰




Radio de giro mínimo mm




6500(Interior)




Mecanismo del brazo de perforación




Estructura del brazo de perforación




Pluma de barrena de 2,4 m




Elevar




ascenso 55° descenso 16°




brazo oscilante




Izquierda 30,5° Derecha 30,5°




Ángulo de Oscilación




Izquierda 45° Derecha 45°




Girar




180° Positivo 180° Negativo




Mirando hacia arriba y hacia abajo




Inclinar hacia abajo 105° Inclinar hacia arriba 15°




Carrera de compensación mm




1500 (estándar)




1200 (opción 1)




Propulsor




Longitud total del propulsor mm




Cola de soldadura macho HYD200




4210 (estándar)




3610 (opción 1)




Longitud de la varilla de perforación mm




3090 (estándar)




2475 (opción 1)




Profundidad del agujero mm




2700 (estándar)




2100 (opción 1)




Gran fuerza de propulsión KN




9




Sistema de suministro de gas




compresor de aire




Compresor de aire de pistón




Volumen de escape (L/min)




210




Presión de aire de trabajo Mpa




0.8




Volumen de gas de lubricación para perforadora de roca L




100~150 (0,2~0,3 Mpa)




sistema de suministro de agua




bomba de agua




Bomba de agua centrífuga de refuerzo multietapa




Presión de suministro de agua para perforadora de roca (MPa)




0,8~1,2




Presión de agua de entrada del enfriador Mpa




0,3~0,6




Otras configuraciones




Forma de enfriamiento del tanque de aceite hidráulico




Refrigeración por agua




Sistema de iluminación




3 luces LED de alto brillo
