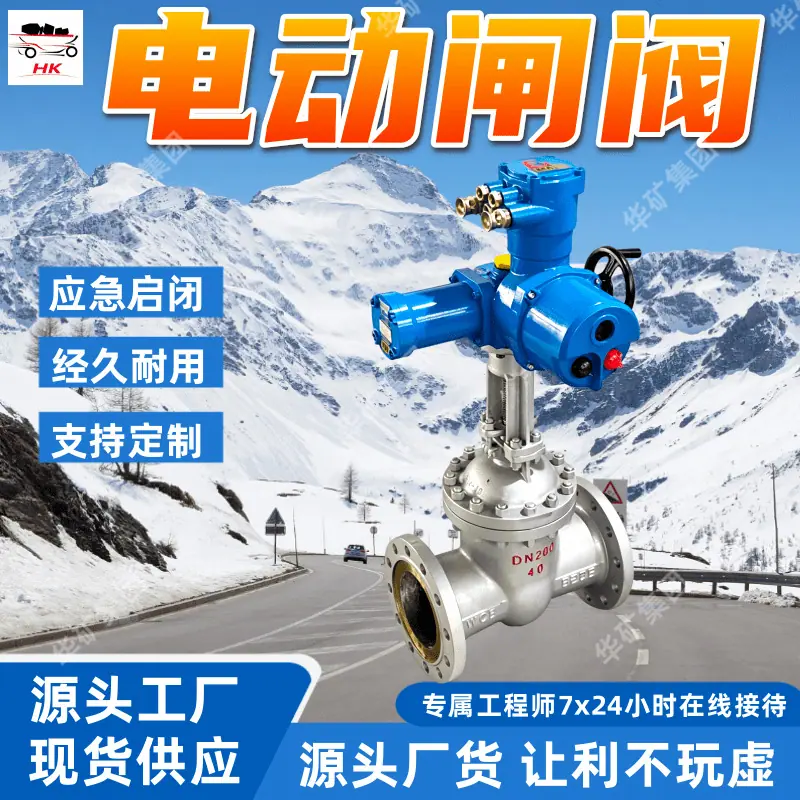

Válvula de compuerta eléctrica minera de apertura/cierre de emergencia Válvula de compuerta eléctrica duradera Válvula de compuerta eléctrica DN25

Las válvulas de compuerta eléctricas son equipos de control de tuberías que están equipados con actuadores eléctricos sobre la base de las válvulas de compuerta manuales tradicionales. Utilizan energía eléctrica para accionar el disco de compuerta para que se mueva hacia arriba y hacia abajo a lo largo de la superficie de sellado del asiento de la válvula, logrando el control de apertura total y cierre total del medio de la tubería. Se utilizan principalmente para cortar o conectar medios fluidos en sistemas de tuberías y son adecuadas para escenarios de transporte de diversos medios como agua, productos petrolíferos, vapor y fluidos corrosivos.
Este tipo de equipo integra actuadores eléctricos con cuerpos de válvula de compuerta, lo que permite la recepción remota de señales de control para completar las operaciones de apertura y cierre de la válvula sin necesidad de operación manual en el sitio. Algunos modelos también pueden estar equipados con módulos de regulación para lograr un control preciso del grado de apertura. En comparación con las válvulas de compuerta manuales tradicionales, esto mejora significativamente el nivel de automatización del control de tuberías. Actualmente, se utiliza ampliamente en tuberías de transporte de fluidos en industrias como el suministro y drenaje de agua municipal, petroquímica, generación de energía y minería y metalurgia, y es un componente de control central comúnmente utilizado en sistemas de tuberías industriales y civiles.

1. ‌Válvula de compuerta eléctrica con asiento metálico‌: La superficie de sellado entre la compuerta y el asiento está hecha de metal, lo que puede adaptarse a condiciones de trabajo con medios de alta temperatura y alta presión. Tiene buena resistencia al desgaste y es adecuada para el control de cierre de tuberías en condiciones de trabajo como vapor a alta temperatura y fluidos que contienen partículas.
2. Válvula de compuerta eléctrica de cierre blando: La superficie de sellado está hecha de materiales no metálicos como caucho y politetrafluoroetileno. El ajuste del contacto de sellado es bueno y puede lograr un buen efecto de sellado en condiciones de baja temperatura y baja presión. Se utiliza a menudo en el suministro y drenaje de agua municipal y en escenarios de transporte de agua limpia a temperatura normal.
3. ‌Válvula de compuerta eléctrica de sellado compuesto blando-duro‌: Combina las características de los materiales de sellado metálicos y no metálicos, equilibrando cierta resistencia a altas temperaturas con estanqueidad, adecuada para escenarios de transporte de fluidos con fluctuaciones significativas en las condiciones de operación y altos requisitos de rendimiento de sellado.

1. ‌Válvula de compuerta eléctrica de vástago ascendente‌: El recorrido de elevación del vástago de la válvula se puede observar visualmente desde el exterior, permitiendo un juicio claro del estado de apertura actual de la válvula. Las roscas del vástago de la válvula no entran en contacto con el medio, lo que facilita la lubricación y el mantenimiento. Es un tipo principal con una alta proporción de aplicaciones en escenarios industriales.
2. ‌Válvula de compuerta eléctrica de vástago oculto‌: La rosca del vástago de la válvula está completamente enclosed dentro del cuerpo de la válvula. Durante la operación, el vástago de la válvula no realiza ningún movimiento externo de elevación ni descenso. El espacio axial total de instalación ocupado es menor, lo que la hace adecuada para escenarios de tuberías con espacio de instalación limitado y que requieren limpieza externa.
3. ‌Válvula de compuerta eléctrica de doble disco paralelo‌: Adopta una estructura con dos juegos de discos dispuestos en paralelo. Al cerrar, los discos pueden adaptarse automáticamente al asiento de la válvula por la presión del medio, por lo que el rendimiento de sellado se ve menos afectado por las fluctuaciones de la presión del medio. Adecuada para condiciones de transporte de fluidos que contienen una pequeña cantidad de partículas sólidas.

1. Válvula de compuerta eléctrica tipo interruptor: Con control de corte de apertura total/cierre total como su función principal, tiene una estructura simple y operación estable, y se usa a menudo en escenarios que requieren control de corte de tuberías principales donde no se necesita regulación frecuente del flujo.
2. Válvula de compuerta eléctrica ajustable: Equipada con un actuador eléctrico inteligente ajustable, puede controlar con precisión el tamaño de apertura de la válvula, logrando la regulación continua del caudal del medio en la tubería dentro de un cierto rango, adecuada para tuberías de proceso que requieren control dinámico del volumen de transporte de fluidos.
3. Válvula de Compuerta Eléctrica Antideflagrante: El actuador eléctrico utiliza una estructura protectora que cumple con los estándares antideflagrantes, permitiendo una operación segura en entornos que contienen medios inflamables y explosivos. Es adecuada para escenarios de tuberías de alto riesgo como la petroquímica y el transporte de petróleo y gas.
4. Válvula de compuerta eléctrica con bypass manual: Además del mecanismo de accionamiento eléctrico, se proporciona un mecanismo de operación manual. En caso de corte de energía o falla de los componentes eléctricos, se puede cambiar al modo manual para completar la operación de apertura y cierre de la válvula, mejorando la confiabilidad operativa en condiciones extremas.

1. ‌Fuerte capacidad de control de automatización: Puede recibir señales eléctricas de forma remota para completar las operaciones de apertura y cierre de la válvula, eliminando la necesidad de operación manual en el sitio. Es adecuado para las necesidades de control centralizado de redes de tuberías grandes y de larga distancia, mejorando en gran medida la eficiencia operativa del sistema de tuberías.
2. ‌Pequeña resistencia al flujo medio‌: Cuando la válvula está completamente abierta, la placa de compuerta se retira completamente del paso del medio, y la trayectoria de flujo dentro del cuerpo de la válvula está básicamente en un estado de paso directo. La pérdida de presión cuando el medio pasa es relativamente pequeña, lo que la hace adecuada para tuberías de transporte de fluidos de gran caudal.
3. ‌Dirección de flujo del medio sin restricciones‌: La instalación de la válvula no está restringida por la dirección del flujo del medio y puede conectarse a la tubería desde cualquier dirección, ofreciendo una mejor adaptabilidad de instalación. No es necesario ajustar el ángulo de instalación según la dirección del flujo del medio, lo que reduce la complejidad de la construcción en sitio.
4. Amplia gama de adaptación a condiciones de operación: Los modelos con diferentes sellos y materiales pueden cubrir diversas condiciones de operación desde temperatura normal y baja presión hasta alta temperatura y alta presión, adaptándose a múltiples medios como agua, vapor, productos petrolíferos y fluidos débilmente corrosivos, capaces de satisfacer las necesidades de control de tuberías de la mayoría de las industrias.
5. Buena fiabilidad operativa: La estructura general es madura y estable, y la fricción y el desgaste entre el obturador y el asiento durante la apertura y el cierre son relativamente controlables. Con un mantenimiento diario adecuado, se puede mantener una larga vida útil, lo que la hace adecuada para escenarios de tuberías industriales que requieren operación continua a largo plazo.

1. ‌Resolver los puntos débiles de la operación de tuberías de larga distancia‌: Para abordar el problema de la distribución dispersa de válvulas y la baja eficiencia de la operación manual en sitio en grandes redes de tuberías, los actuadores eléctricos pueden lograr control centralizado remoto, reduciendo en gran medida la carga de trabajo de inspección y operación manual, y mejorando la velocidad de respuesta de la gestión y el control de la red de tuberías.
2. ‌Excelente adaptabilidad a condiciones de trabajo especiales‌: Modelos especiales como los a prueba de explosiones, resistentes a altas temperaturas y resistentes a la corrosión pueden adaptarse a las complejas condiciones de trabajo de industrias como la petroquímica y la energética. Operan de manera estable en entornos de tuberías especiales con altas temperaturas, altas presiones y inflamabilidad/explosividad, cubriendo escenarios a los que las válvulas de compuerta manual ordinarias no pueden adaptarse.
3. Alta Seguridad y Redundancia bajo Condiciones Operativas Extremas: Los modelos con bypass manual pueden cambiar rápidamente al modo manual para completar las operaciones durante cortes de energía o fallas temporales de componentes eléctricos. Esto previene el funcionamiento anormal del sistema de tuberías causado por la incapacidad de controlar las válvulas, mejorando así la estabilidad de todo el sistema de transporte de fluidos.
4. ‌Espacio de Expansión Inteligente Suficiente‌: Los modelos inteligentes ajustables pueden proporcionar retroalimentación en tiempo real sobre el grado de apertura actual de la válvula y datos del estado de operación, conectarse con el sistema de control de tuberías de la empresa, realizar el monitoreo remoto y la gestión unificada de los datos de operación de la válvula, y adaptarse a las necesidades de la actualización inteligente de tuberías industriales.
5. ‌Excelente adaptabilidad para escenarios de alto caudal‌: El diseño de trayectoria de flujo directa permite que incluso los modelos de gran diámetro mantengan una baja resistencia al flujo del medio, haciéndolos adecuados para el control de encendido/apagado de las redes principales de suministro y drenaje de agua municipal y las líneas troncales de transporte de fluidos industriales grandes. La operación a largo plazo puede reducir las pérdidas innecesarias de consumo de energía de transporte.
