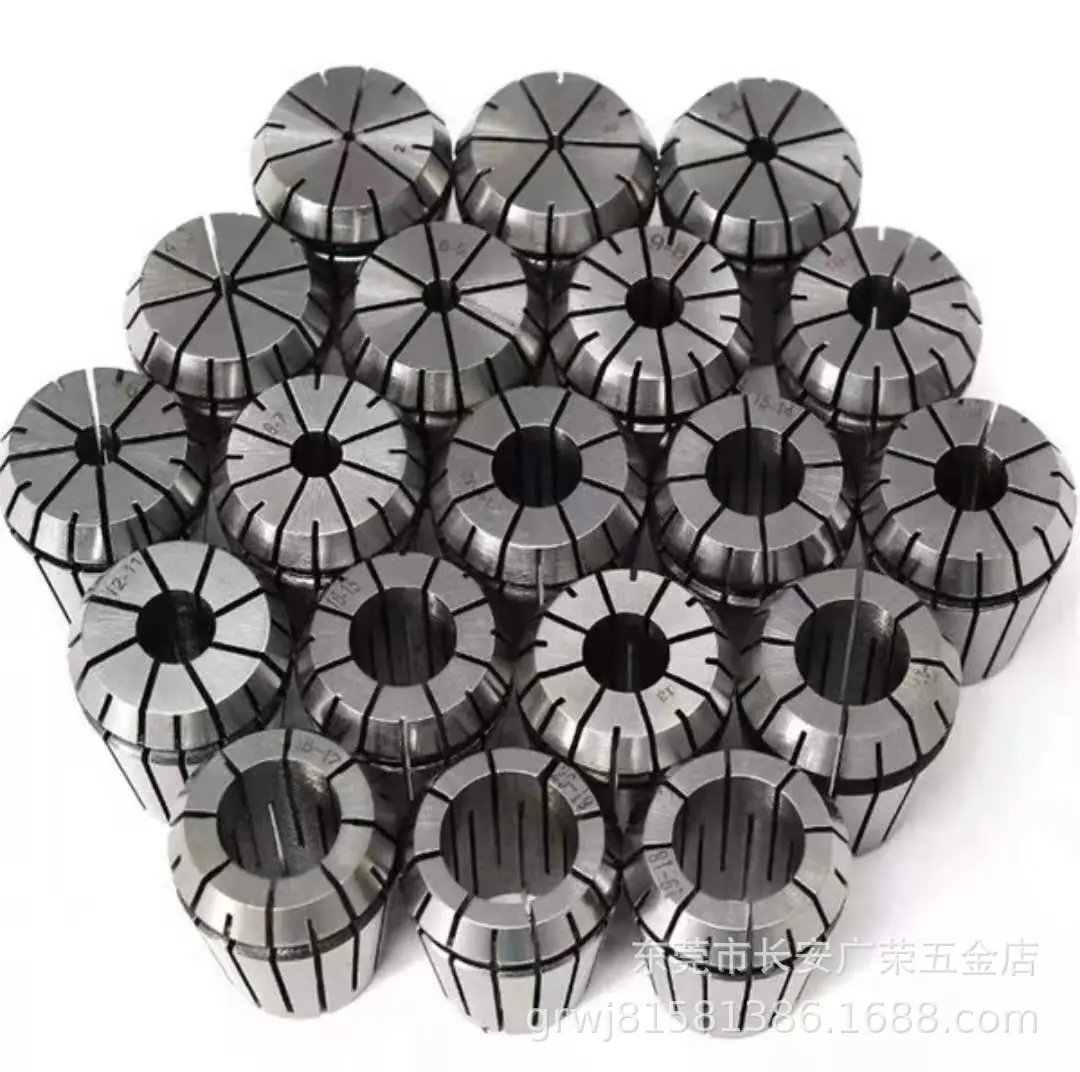

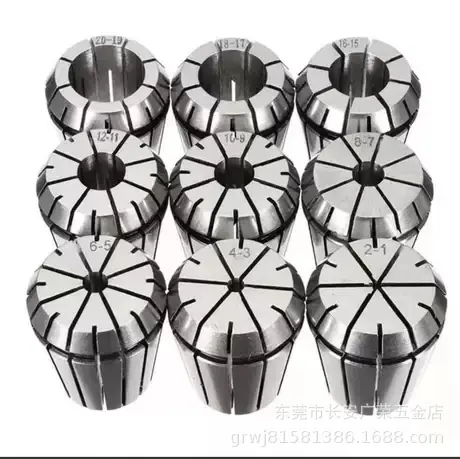

ER11 ER16 ER20 ER25 ER32 Pinza Elástica DIN6499 Estándar Pinza de Alta Precisión

ER11 ER16 ER20 ER25 ER32 Pinza Elástica DIN6499 Estándar Pinza de Alta Precisión

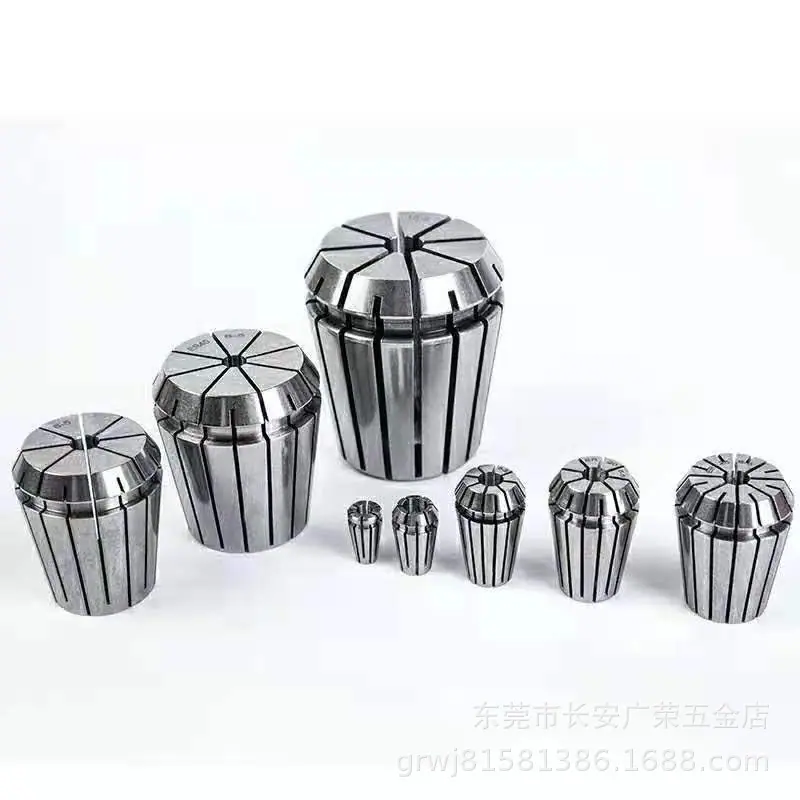

I. Clasificación de Especificaciones del Producto

- ER11: Rango de sujeción 0.5–7mm, sujeción de microdiámetro
- ER16: Rango de sujeción 1–10 mm, el más común para grabado de precisión/tornos tipo suizo
- ER20: Rango de sujeción 2–13 mm, tipo universal para máquinas de taladrado y fresado
- ER25: Rango de sujeción 3–16 mm, tipo de rigidez de corte media
- ER32: Rango de sujeción 4–20 mm, alta fuerza de sujeción para corte pesado

II. Ventajas Clave del Producto

1. Material base de acero para muelles de alta elasticidad
Templado general + rectificado de precisión, las ranuras son uniformes y simétricas, el rebote elástico es estable, miles de desmontajes y montajes no se aflojan ni se agrietan fácilmente; tratamiento de prevención de óxido en la superficie, resistente al óxido en entornos de aceite y líquido de corte.
2. Precisión de sujeción de concentricidad ultra alta
Rectificado integrado de círculos interiores y exteriores, baja excentricidad del portaherramientas, rotación de la herramienta concéntrica, perfil de mecanizado fino uniforme, eliminando problemas como vibración de la herramienta, astillado y ondulaciones en la pieza de trabajo.
3. Sujeción uniforme de cierre
Diseño de múltiples ranuras, se adapta al portaherramientas en todas las direcciones, sin deslizamiento durante el corte pesado, sujeta firmemente las fresas, brocas y machuelos, y no se moverá incluso con mayores profundidades de corte.
4. Selección en capas multiescenario
Desde el tallado fino de piezas pequeñas y la perforación de agujeros pequeños hasta el mecanizado basto de piezas de acero, las cinco especificaciones principales están claramente divididas. Un portaherramientas se puede usar con múltiples pinzas, eliminando la necesidad de almacenar muchos cuerpos de sujeción y reduciendo los costos de inventario.

III. Dispositivos Compatibles

Centro de Mecanizado CNC, Máquina de Taladrado y Fresado, Máquina de Grabado de Precisión, Fresadora CNC, Torno tipo Suizo, Máquina de Grabado de Escritorio

4. Materiales y Procesos de Procesamiento Aplicables

Sujeta fresas de carburo, brocas helicoidales, machuelos, escariadores; puede procesar materiales como aleación de aluminio, acero #45, acero aleado, acrílico, PC, nylon, hierro fundido, etc., para completar procesos como desbaste, acabado, taladrado, roscado, avellanado, etc.

V. Guía de Compra

- Piezas pequeñas en miniatura, herramientas de pequeño diámetro: Elija ER11
- Máquina de tallado de precisión, centro de mecanizado de alta velocidad para piezas pequeñas de aluminio-plástico: Elija ER16
- Para cortes pequeños a medianos en máquinas de taladrado y roscado convencionales: Elija ER20
- Mecanizado híbrido acero-aluminio con avance medio: Elija ER25
- Fresas grandes, desbaste pesado: Elija ER32
