[Suministro de fábrica] marca nacional insertos de reparación de roscas M1.6-M48 especificación manguito roscado de acero inoxidable
Cantidad
| Categorías de productos |
|
|
|
| |||||||||||||||||

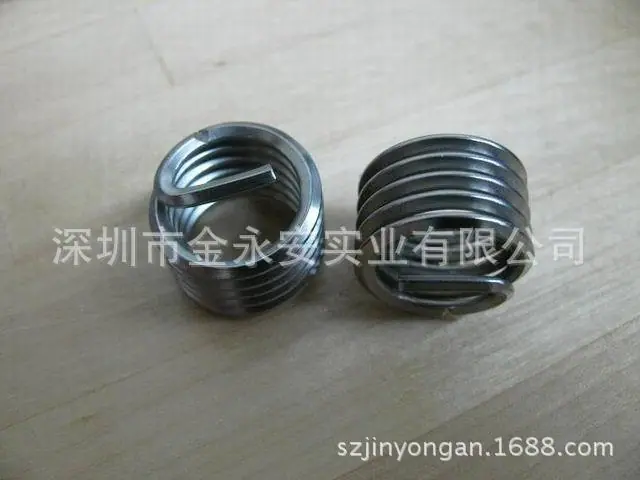

El inserto roscado es un nuevo tipo de fijación de rosca interna, que está hecho de alambre de acero resistente a la corrosión de alta resistencia, alta precisión y alta calidad superficial, enrollado en forma de sección transversal romboidal.
Las principales aplicaciones de los insertos de rosca helicoidales son las siguientes:
Aplicación 1 Ensamblaje:Atorníllelo en materiales metálicos o no metálicos para formar roscas internas estándar de alta resistencia, resistentes al desgaste e intercambiables. La aplicación en materiales de ingeniería de baja resistencia como aleaciones de aluminio, cobre, titanio y magnesio puede mejorar significativamente la resistencia y la resistencia al desgaste; la aplicación en piezas de acero, acero inoxidable y hierro fundido puede prevenir el aflojamiento y la caída del tornillo causados por diversas vibraciones.
Aplicación 2 Mantenimiento:Cuando hay errores de mecanizado de roscas o agujeros roscados internos dañados, usar insertos de rosca Helicoil como medio puede lograr una reparación económica sin aumentar el peso y el volumen, salvar componentes importantes, restaurarlos rápida y eficazmente a su estado original y aún así usar los tornillos de especificación original, cumpliendo o superando los requisitos técnicos de diseño originales.
Solicitud 3Conversión:Usar insertos de rosca para la conversión mutua de agujeros roscados de rosca estándar←→pulgada←→unificada y otras series es muy conveniente, rápido y económico, adecuado para productos importados y exportados.
HiloEl conjunto de engranajes consta de 4 pasos principales: taladrado, roscado, instalación y extracción de la manija de montaje.
perforación
Seleccione una broca adecuada para taladrar. La profundidad de taladrado debe ser mayor que la profundidad de instalación del inserto roscado; tenga cuidado de no taladrar un agujero cónico. Utilice una broca de larga duración y evite que caigan virutas. Después de taladrar, se permite un avellanado para desbarbar. La profundidad del avellanado no debe exceder 0.4P, ya que un avellanado excesivamente grande es perjudicial para el atornillado del inserto roscado.
Golpeteo
Al roscar con una machuelo para insertos helicoidales con especificaciones de rosca especificadas, generalmente es suficiente un machuelo de ranura recta que es económico y práctico. Los machuelos de ranura helicoidal, debido a su mejor evacuación de virutas, son adecuados para roscar agujeros ciegos. Si la longitud de roscado excede la longitud del inserto helicoidal, se debe roscar toda la profundidad para los agujeros pasantes. La precisión del roscado determina la zona de tolerancia del agujero roscado interno final. Los usuarios deben seleccionar adecuadamente el método de roscado y el método de lubricación. Al roscar agujeros ciegos, aplique la fuerza adecuada para evitar romper el machuelo. Después de roscar, el agujero roscado debe limpiarse, generalmente soplando con una pistola de aire comprimido. Para agujeros ciegos, también se debe usar una boquilla larga con orificios radiales para limpiar de abajo hacia arriba. Limpiar el agujero roscado lavándolo también es una opción. Cuando se requiere alta precisión del agujero roscado, debe verificarse con un calibrador de tapón de rosca interna para el agujero de fondo del inserto helicoidal.
Instalar
En circunstancias normales, use una llave de instalación manual para instalar insertos roscados. Coloque el inserto roscado en la llave de instalación, gire el mandril para enroscar el inserto roscado en el agujero inferior a través de la rosca guía en la llave de instalación y asegúrese de que quede un hilo de reserva de 0.75~1.5P desde la superficie del material base. Cabe señalar que cuando la rosca guía del inserto entra en el agujero roscado de la pieza de trabajo desde la manga de la llave del inserto, si siente resistencia, mantenga el mango de la llave fijo, gire la manga de la llave en sentido contrario a las agujas del reloj 30 grados y luego gire el mango de la llave para completar la instalación.
Al instalar un número pequeño de insertos de rosca de alambre o al instalar insertos de rosca de alambre de rosca gruesa M14×2 o mayores, se puede usar una herramienta simple en forma de "T" con ranuras o con cabeza roscada para la instalación. Tenga cuidado de no aplicar fuerza axial excesiva al vástago de instalación del inserto de rosca de alambre para evitar el "enroscado cruzado". En casos de producción en línea de montaje o cuando se requiere la instalación rápida de insertos de rosca de alambre, utilice llaves de instalación semiautomáticas eléctricas o neumáticas para una instalación rápida y confiable. Después de instalar el inserto de rosca de alambre, la clase de precisión del agujero de rosca interna estándar formado se puede verificar usando el calibrador de tapón de fondo de agujero para inserto de rosca de alambre correspondiente.
romper a través
Al instalar en un agujero pasante, la espiga de instalación del inserto roscado debe romperse. Generalmente, alinee un punzón con la espiga de instalación y golpéelo firmemente con un martillo de aproximadamente 200 g para retirarlo. Para insertos de rosca gruesa ST18X2.5 y superiores, e insertos de rosca fina ST14X1.25 y superiores, se recomienda usar pinzas de punta fina para doblar la espiga de instalación hacia arriba y hacia abajo para retirarla.
arrancador
Para los insertos helicoidales que se han enroscado mal debido a una instalación incorrecta, es necesario retirarlos. Utilice una llave de grifo, insértela en el agujero interior del inserto helicoidal, alinee el mango, golpéelo firmemente con un martillo, luego aplique fuerza hacia abajo con la mano para sujetar el mango y gírelo en sentido contrario a las agujas del reloj para retirar el inserto helicoidal.
