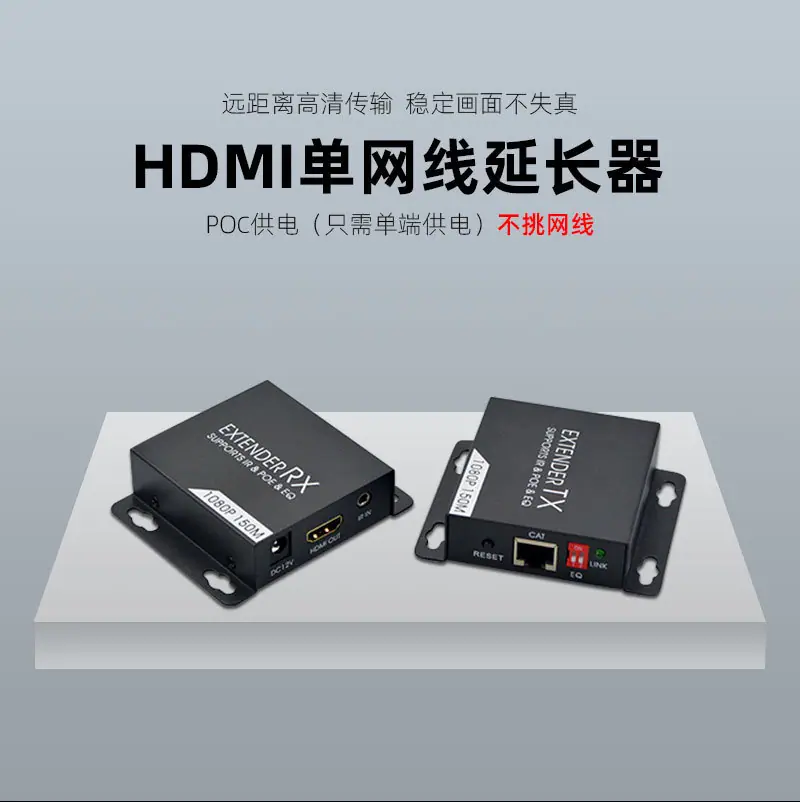

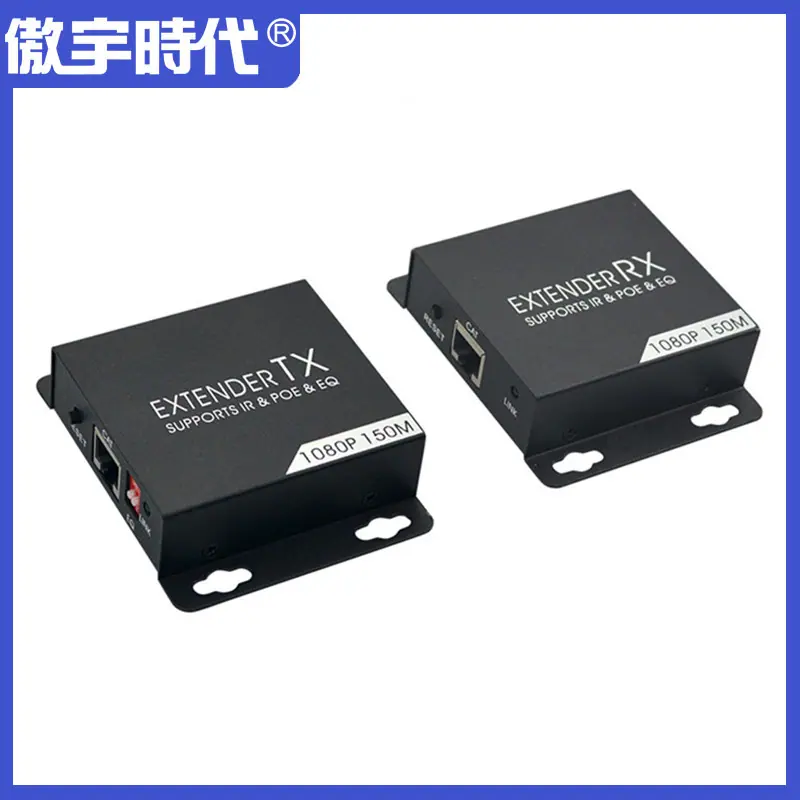

Extensor HDMI de cable de red único 150 m alta definición Extensor de red 150 m transmisor visual sin pérdidas sin retraso

  Este extensor HDMI solo necesita un cable cat6/cat6a/cat7cablepuede reemplazarEl cable HDMI extiende la señal HDMIa150m, superando el problema de la distancia de transmisión de los costosos cables HDMI,ApoyoFuente de alimentación para cable de red POE, solo se necesita alimentar un extremo，Te ahorra dinero y espacio.

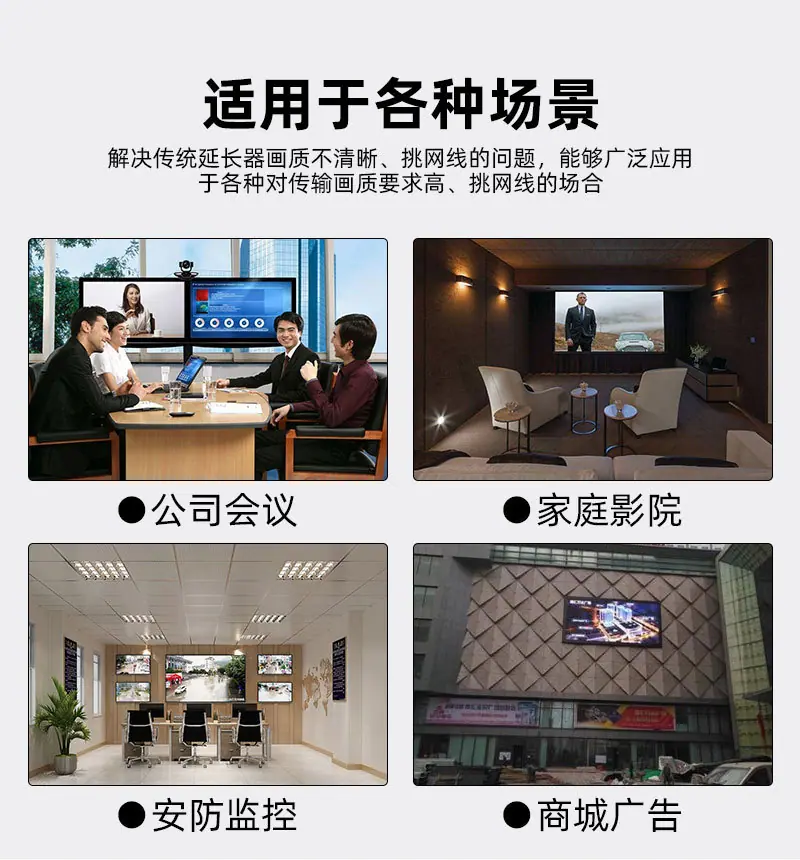

Este extensor HD también cuenta con transmisión visualmente sin pérdidas, sin comprimir y de latencia cero, resolviendo perfectamente el problema de la calidad de imagen poco clara en los extensores tradicionales. Se puede usar ampliamente en diversas situaciones que requieren transmisión de alta calidad de imagen.







Características:



1.apoyoHDMI 1.3



2.apoyoHDCP1.4



3.apoyoFuente de alimentación para cable de red POE, solo un extremo, TX o RX, necesita ser alimentado



4.Compatible con ambosIEEE-568A yIEEE-568Bestándar.



5.capaz de1080pExtender señal HDMI HD a 150Arroz, sin pérdida de señal, calidad de imagen clara



6.CONDUJOLa luz indicadora muestra el estado de funcionamiento



7.Te permite controlar remotamente vía infrarrojosDVDJugador u otroFuente de video HDMI



8. PoseerFunción de ajuste de ecualización, logrando así la coincidencia óptima entre la calidad de imagen HD y la longitud del cable



9. Instalación rápidaNo se requiere conductorconectar y usar





Parámetros del producto:

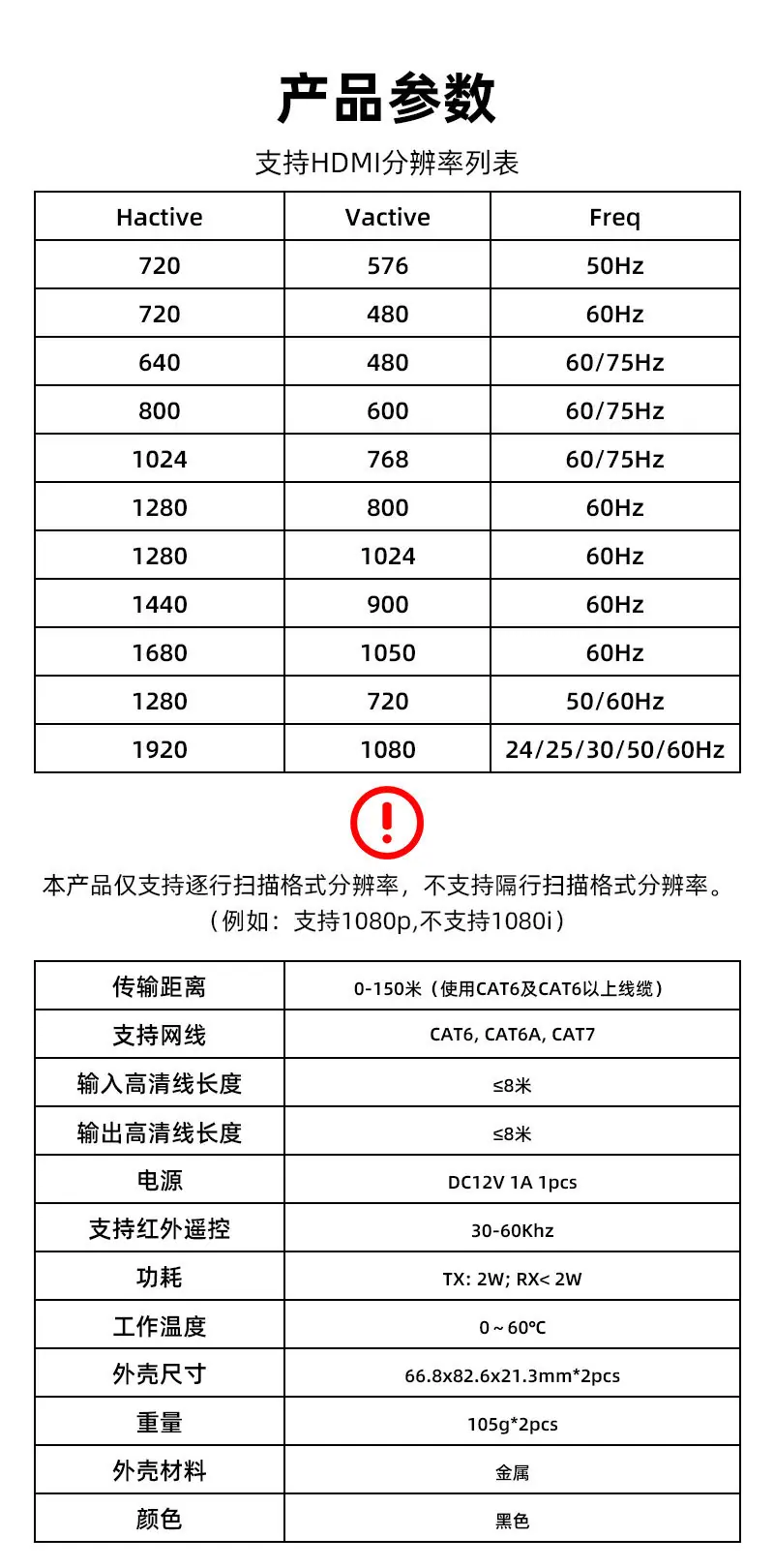

apoyoHDMILista de resoluciones:



Hactive	Vactive	Frec.
720	576	50 Hz
720	480	60 Hz
640	480	60/75Hz
800	600	60/75Hz
1024	768	60/75Hz
1280	800	60 Hz
1280	1024	60 Hz
1440	900	60 Hz
1680	1050	60 Hz
1280	720	50/60 Hz
1920	1080	24/25/30/50/60Hz







Este producto solo admite resoluciones en formato de escaneo progresivo y no admite resoluciones en formato de escaneo entrelazado. (Por ejemplo, admite1080p, (no soporta 1080i)





Distancia de transmisión.......................................................................................................................0-150 metros(usarCAT6yCAT6(Encima del cable)



Soporta cable de red................................................................................................................................................CAT6,CAT6A,CAT7



Introducir longitud del cable HD..........................................................................................................................................................≤8 metros



Longitud del cable HD de salida..........................................................................................................................................................≤8 metros



fuente de alimentación........................................................................................................................................................corriente continua12V 1A1 pieza



Soporta control remoto infrarrojo......................................................................................................................................................30-60KHz



Consumo de energía...................................................................................................................................................................TX: 2W;RX< 2W



Temperatura de funcionamiento...............................................................................................................................................................0～60°C



Tamaño de la vivienda......................................................................................................................................................66.8incógnita82.6incógnita21.3mmetro*2 piezas



peso...............................................................................................................................................................105gramo*2 piezas



Material de la carcasa....................................................................................................................................................................Metal



color.............................................................................................................................................................................negro

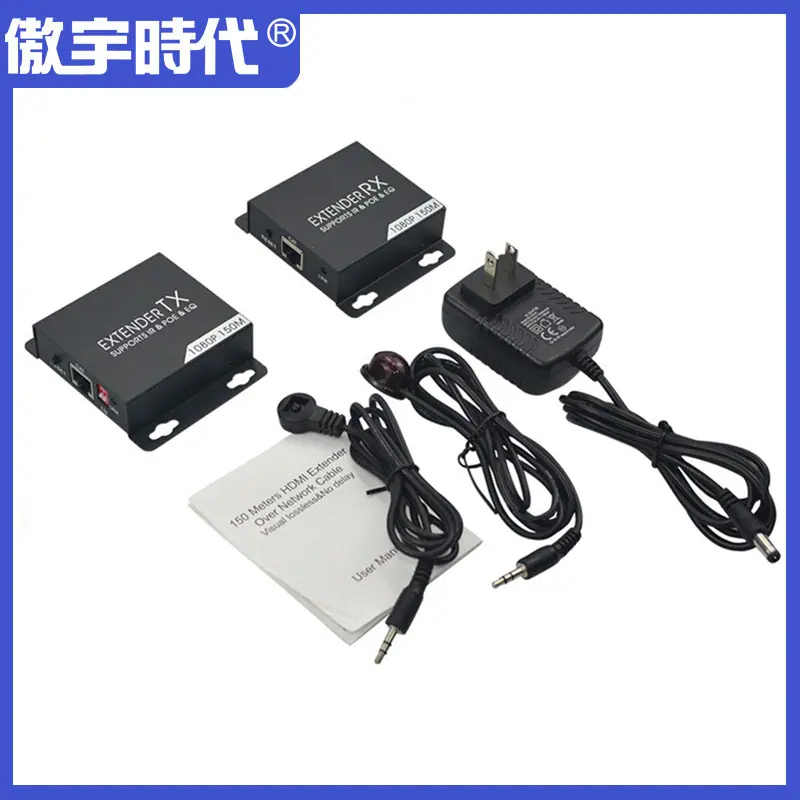

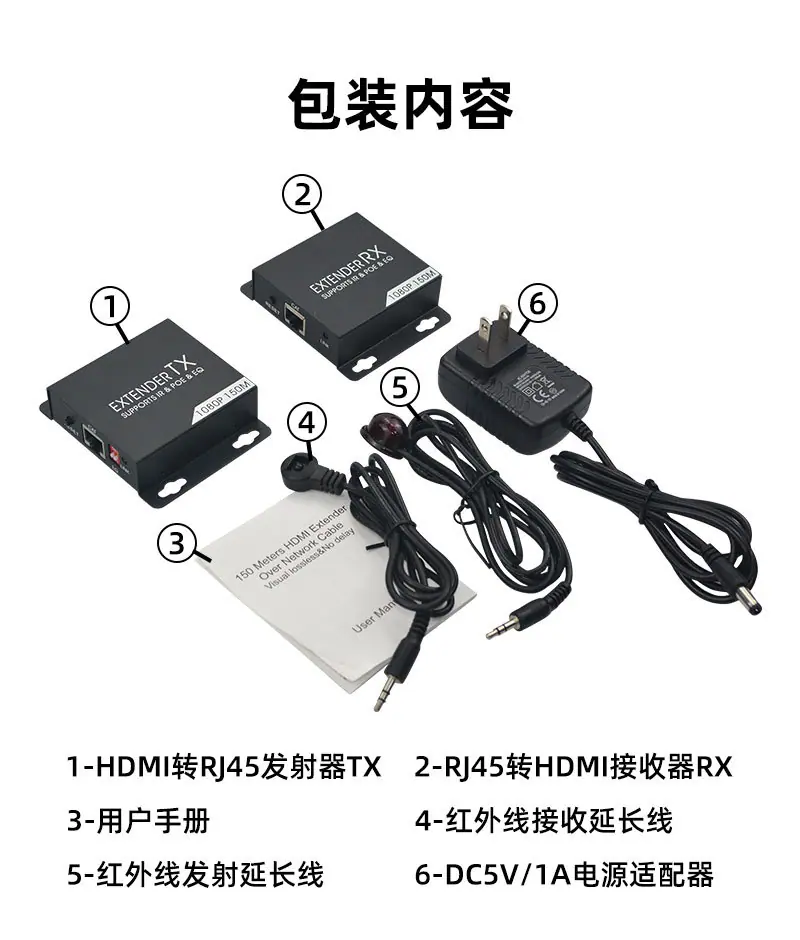

Contenido del paquete:



HDMIcambiarRJ45lanzacohetesTexas...........................................................................1 pieza
RJ45cambiarHDMIreceptorRX............................................................................1 pieza
corriente continua12V/1AAdaptador de corriente...........................................................................1 pieza
Cable de Extensión para Emisor Infrarrojo...................................................................................1 pieza
Cable de Extensión para Receptor Infrarrojo...................................................................................1 pieza

Manual de usuario..............................................................................................1 pieza







Intención de interfaz física:







HDMI a RJ45





① CC 12V：   Interfaz de alimentación CC 12V（SoloFuente de alimentación para el extremo TX o RX）



② HDMI IN: Interfaz de entrada de señal HDMI (conecte dispositivos como computadoras, DVD, etc. cuando esté en uso)



③ Salida IR: Interfaz de salida de señal infrarroja (conecte el cable del transmisor infrarrojo accesorio cuando esté en uso) Nota: No conecte auriculares, de lo contrario los auriculares se dañarán



④ RESET：   Tecla de reinicio



⑤ CAT6：RJ45Interfaz de salida



⑥ EQ:Configure las posiciones correspondientes de los interruptores DIP según la longitud del cable de red



⑦ENLACE：    Luz indicadora de señal HDMI. Permanece encendida cuando se introduce una señal HDMI,No se enciende cuando no hay entrada de señal

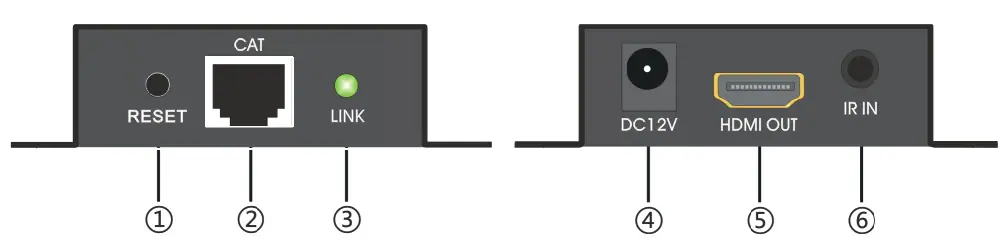

RJ45 a HDMI



① RESET：   Tecla de reinicio



② CAT6：RJ45interfaz de entrada



③ ENLACE:    Luz indicadora de estado de conexión. Se ilumina durante la transmisión de señal HDMI,No se enciende cuando no hay transmisión de señal



④CC 12V：   Interfaz de alimentación CC de 12 V（JustoAlimentación a TX o RX



⑤ HDMI OUT: Interfaz de salida de señal HDMI (conectar a TV/monitor HD cuando esté en uso)



⑥ ENTRADA IR: Interfaz de entrada de señal infrarroja (conecte el cable receptor infrarrojo del accesorio cuando esté en uso) Nota: No conecte auriculares, de lo contrario los auriculares se dañarán



Instrucciones de seguridad importantes:



1. Antes de la instalación, no confunda el transmisor HDMI a RJ45 con el receptor RJ45 a HDMI.



2. El intercambio en caliente no es compatible durante el estado de funcionamiento.



3.Solo se puede usar alimentación de CC de 12 V. Al usar un adaptador de corriente no proporcionado por el fabricante, asegúrese de que los parámetros sean correctos.



pasos de instalación:



1.usarEl cable HDMI conecta dispositivos fuente HDMI (tarjeta gráfica de computadora, DVD, PS3, equipo de vigilancia HD, etc.) aHDMIcambiarRJ45lanzacohetes(Texas) Puerto de entrada HDMI.



2.usarLos cables HDMI conectan dispositivos de pantalla con interfaces HDMI como televisores SD, televisores HD y proyectores aRJ45cambiarHDMIreceptor(Rincógnita) Interfaz de salida HDMI.



3.usarLos cables UTP/STP cat6/cat6A/cat7lanzacohetes(Texas)deRJ45Interfaz de salida conectada areceptor(Rincógnita)deRJ45Interfaz de entrada.



4.VoluntadCable de extensión de emisor infrarrojo conectado al transmisor(Texas) la interfaz IR OUT, y el infrarrojoColoca el transmisor donde necesite ser controladoFrente del DVD.



5.VoluntadCable de extensión del receptor infrarrojo conectado al receptor(Rincógnita) la interfaz IR IN, y el infrarrojoColoca el receptor en el televisorAdelante.



6.Conecte un extremo del transmisor o receptor a12 V CCfuente de alimentación。



Precauciones:



Úselo y manténgalo correctamente para garantizar el rendimiento del producto y su funcionamiento normal.



1.Manténgase alejado de ambientes húmedos, de alta temperatura, polvorientos, corrosivos y con gases oxidantes para evitar daños.



2.Todas las piezas deben mantenerse alejadas de fuertes vibraciones, colisiones, golpes y caídas para evitar daños.



3.No toque el enchufe del adaptador de corriente de esta unidad con las manos mojadas.



4.Al desenchufar el adaptador de la toma de corriente, sujete el enchufe y no tire del cable de alimentación.



5.Por favor, apague la alimentación cuando la máquina no esté en uso.。



6.No abra la cubierta y no toque ningún componente dentro de la máquina.



Preguntas frecuentes：



Antes de la instalación, revise cuidadosamente todos los cables de conexión y asegúrese de que todas las interfaces estén conectadas correctamente. Los problemas comunes y sus soluciones correspondientes son los siguientes:



No	Descripción del problema	solución
1	Sin salida de imagen	1. Por favor, depura el botón "RESET" del receptor RX; 2. Por favor, configure la resolución de entrada de la fuente de señal al formato de escaneo progresivo (Por ejemplo: Soporta 1080P, no soporta el formato 1080i）; 3. Verifique la configuración del ecualizador, si el estado de los interruptores DIP corresponde a la longitud del cable de red.
2	receptorRXde“ENLACE”La luz indicadora está parpadeando continuamente	Asegúrese de que la conexión del cable de red cumpla con568A o568Bestándar; Revisa el transmisor¿El TX tiene una entrada de señal HDMI?ReiniciarTexasoRX
3	receptorRXde“ENLACE”La luz indicadora está encendida constantemente pero no hay salida de imagen	depurarRXde“REINICIAR”botón; AsegurarHDMIEl cable está bien conectado a la TV; Vuelve a conectar el cable de red y vuelve a conectar el receptorFuente de Alimentación RX
