El terminal óptico a prueba de explosiones para minería ZM10 se envía puntualmente con amplio stock. El terminal óptico a prueba de explosiones se vende directamente por el fabricante y es fácil de operar.

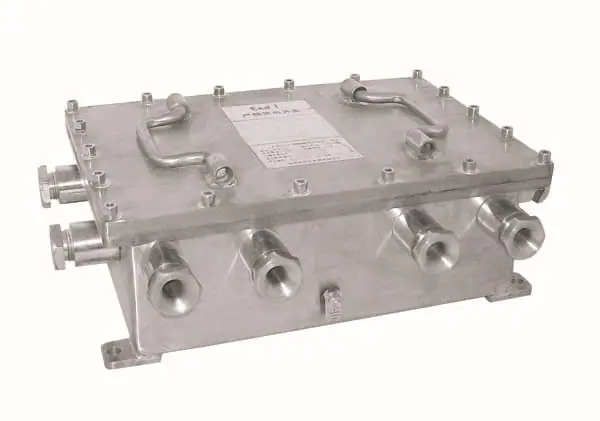

KTG121 Transceptor Óptico Antideflagrante para Minería Introducción del Producto
El transceptor óptico antideflagrante para minería KTG121 adopta un diseño de carcasa totalmente de acero inoxidable con transceptor óptico de video incorporado, módulo de fuente de alimentación, etc. Es un producto de expansión funcional para la transmisión subterránea en minas de carbón. Su capacidad de transmisión se puede ampliar a transmisión de video de 8 canales y datos inversos de 8 canales. Al mismo tiempo, el dispositivo tiene una función de conexión en serie, que puede conectar varios dispositivos similares en serie para obtener más espacio de expansión y necesidades de uso.

Entorno de trabajo del transceptor óptico a prueba de explosiones KTG121 para minería
a) Temperatura ambiente: 0℃～+40℃;

b) Humedad relativa media: no más del 95% (+25℃);

c) Presión atmosférica: 80 kPa ～ 106 kPa;

d) Existen riesgos de explosión como gas y polvo de carbón en las minas de carbón.

e) Lugares sin fuertes vibraciones e impactos.

f) Lugares sin gases corrosivos que dañen los metales y materiales aislantes.

Parámetros del transceptor óptico KTG121 a prueba de explosiones para minería
Material: Acero inoxidable 304 o 316L

Peso neto: 20 kg

Voltaje de funcionamiento: CA 127 V, 50 Hz

Potencia de entrada: 50 VA

Rango de temperatura: 0℃～+40℃

Presión atmosférica: 80～106kPa

Humedad relativa: ≤95% (+25°C)

Entrada de video: 8 canales de señales de video estándar de 75Ω

Salida de video: 8 canales de señal de video estándar de 75Ω

Interfaz óptica: ST, 1310nm

Distancia de transmisión óptica monomodo: 20 Km

Dimensiones: Largo 388 × Ancho 288 × Alto 131

Principio de funcionamiento del transceptor óptico a prueba de explosiones KTG121 para minería
El diseño estructural del terminal óptico a prueba de explosiones para minería tiene en cuenta plenamente diversas situaciones especiales. Cuando se generan chispas dentro del equipo, no causará una explosión en el entorno exterior al equipo que está lleno de mezclas explosivas. El rendimiento a prueba de explosiones del equipo, la resistencia de la carcasa, el espacio entre las juntas de cada componente y la limitación de la temperatura superficial de la carcasa están garantizados para lograr el efecto a prueba de explosiones.

El terminal óptico a prueba de explosiones para minería consta de un circuito de alimentación, un terminal óptico y un conmutador. Cuando el equipo está funcionando, el módulo de alimentación en la carcasa a prueba de explosiones proporciona energía de trabajo de 12VCC al transmisor del terminal óptico. El terminal óptico convierte la señal de video de la imagen de la escena del sitio de monitoreo en una señal óptica y la transmite al receptor del terminal óptico. Luego, el receptor convierte la señal óptica en una señal eléctrica de video y la transmite al dispositivo de visualización del terminal a través del medio de transmisión. Al mismo tiempo, el conmutador proporciona función de intercambio de datos de red.
