Válvula de Fondo H42X-10C Dn300 de Acero Fundido de la Ciudad de Tianshui

110 días
$234.027 pedido mín (9 uds)

Cantidad

-want want inquiry

Coincidencias exactas a un precio más bajo

Productos similares a un precio más bajo

Especificaciones del producto
Marca
Guanhuan
Medios aplicables
Water
Entorno de presión
Normal pressure
Estándar
National standard
Dirección del flujo
One way
Modo de conducción
Hydraulic control
Piezas y accesorios
Welding rod
Forma
Lift type
Presupuesto
-want want inquiry
Marca
Guanhuan
Medios aplicables
Water
Entorno de presión
Normal pressure
Estándar
National standard
Dirección del flujo
One way
Modo de conducción
Hydraulic control
Piezas y accesorios
Welding rod
Forma
Lift type
Presupuesto
-want want inquiry
Marca
Guanhuan
Medios aplicables
Water
Entorno de presión
Normal pressure
Estándar
National standard
Dirección del flujo
One way
Modo de conducción
Hydraulic control
Piezas y accesorios
Welding rod
Forma
Lift type
Presupuesto
-want want inquiry
Detalles del producto
El texto en las imágenes se puede traducir
Descripción del Producto
Válvula de Fondo con Brida H42X de Acero InoxidableEs una válvula de ahorro de energía, generalmente instalada en el extremo inferior de la tubería de succión de una bomba de agua para evitar que el líquido en la tubería de la bomba fluya de regreso a la fuente de agua, funcionando como una válvula unidireccional. La tapa de la válvula tiene muchas entradas de agua y nervaduras de refuerzo, que evitan la obstrucción. Se utiliza principalmente en canales de agua y como soporte en tuberías de bombeo. Los métodos de conexión incluyen conexión por brida y conexión roscada. Generalmente se compone de un cuerpo de válvula, núcleo de válvula, disco de válvula, malla filtrante, etc., y típicamente soporta una presión de 2.5 kilogramos.
Principios estructurales
La Válvula de Fondo con Brida H42X de Acero Inoxidable está compuesta por piezas como el cuerpo de la válvula, el disco de la válvula, la tapa de la válvula, el buje y el anillo de sellado, como se detalla en la figura a continuación. El agua de la fuente de agua entra al cuerpo de la válvula a través de la tapa de la válvula. Bajo la acción de la presión del fluido, el disco de la válvula se abre para permitir el flujo de agua. Al detenerse, la presión en la tubería de salida cierra rápidamente el disco de la válvula, evitando que el líquido fluya de regreso a la fuente de agua. Esto cumple el doble propósito de garantizar un bombeo de agua suave y conservar la pérdida de energía del agua.
especificaciones de rendimiento
Medio Aplicable: Agua, Aceite y Medios No Corrosivos
Temperatura aplicable: ≤80 ℃
Materiales de sellado principales: Hierro fundido gris, Caucho de nitrilo

Material de las piezas
Nombre de la pieza Material
Cuerpo de válvula, tapa de válvula, disco de válvula Hierro fundido gris, acero fundido, acero inoxidable
anillo de sellado goma
Empaquetadora Lámina de amianto
Dimensiones principales
modelo Diámetro nominal DN (mm) Dimensiones (mm) Peso (kg)
D D1 D2 novio Z-Φd D0 h0 H
H42X-2.5 50 140 110 90 16-3 4-14 135 17 142 4
65 160 130 110 16-3 4-14 168 25 180 6.5
80 185 150 125 18-3 4-18 198 32 197 8.5
100 205 170 145 18-3 4-18 247 40 230 143.5
125 235 2500 175 20-3 8-18 272 43 270 18
150 260 225 200 20-3 8-18 315 38 297 24
200 315 280 255 22-3 8-18 405 65 382 38
250 370 335 310 24-3 12-18 465 84 460 64
300 435 395 262 24-4 12-23 510 90 530 98

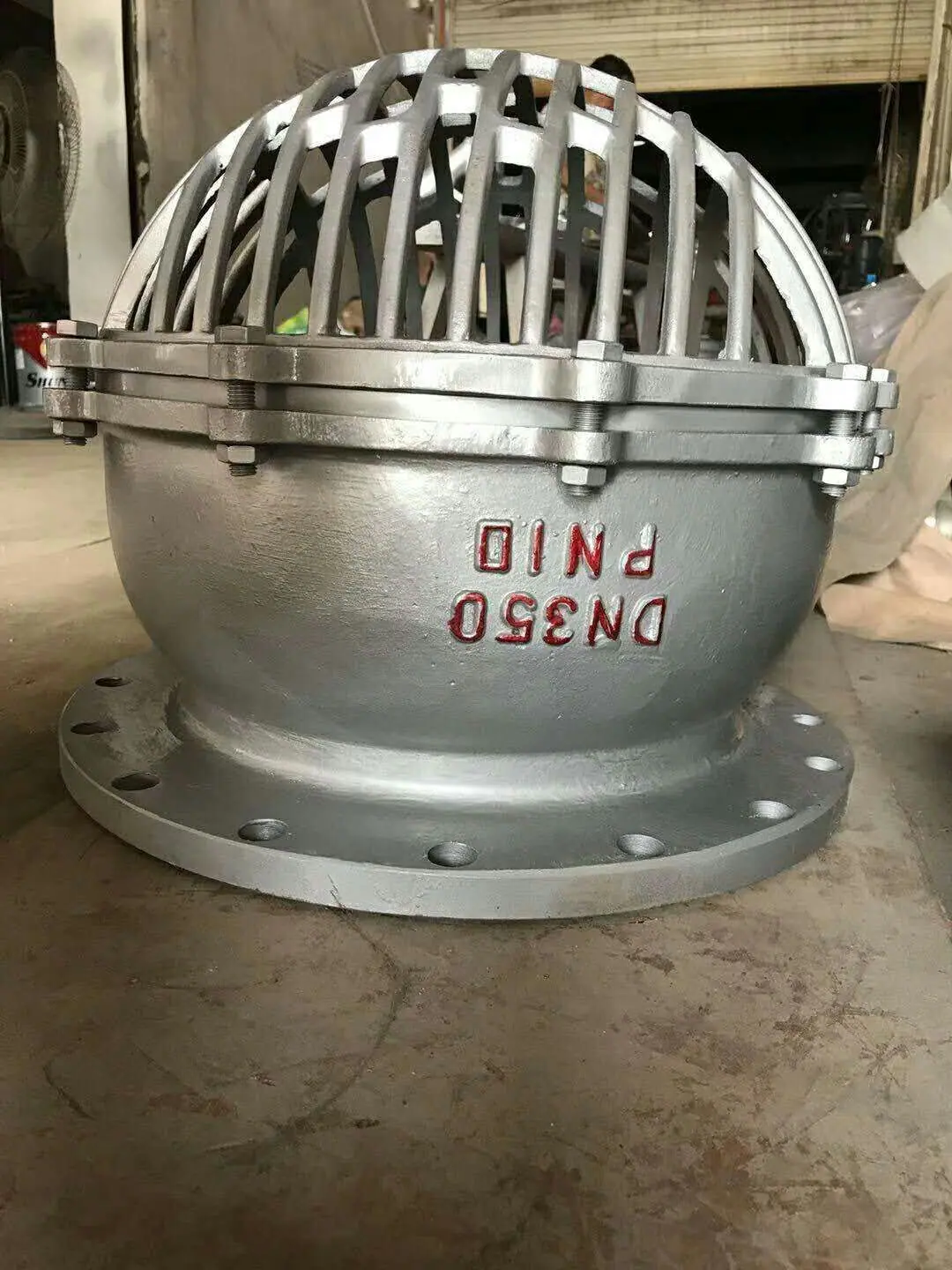

mmexport1533973359300

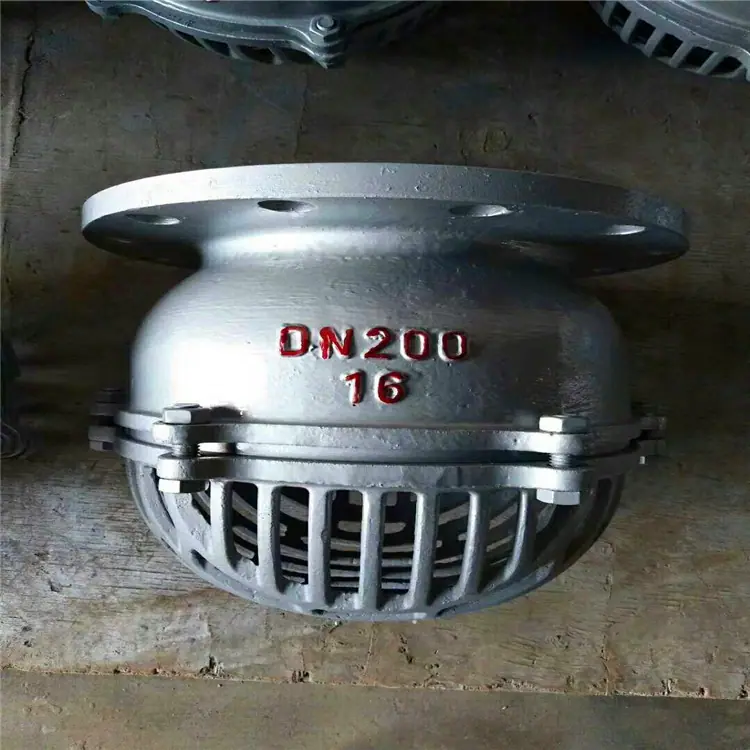

mmexport1533973363822

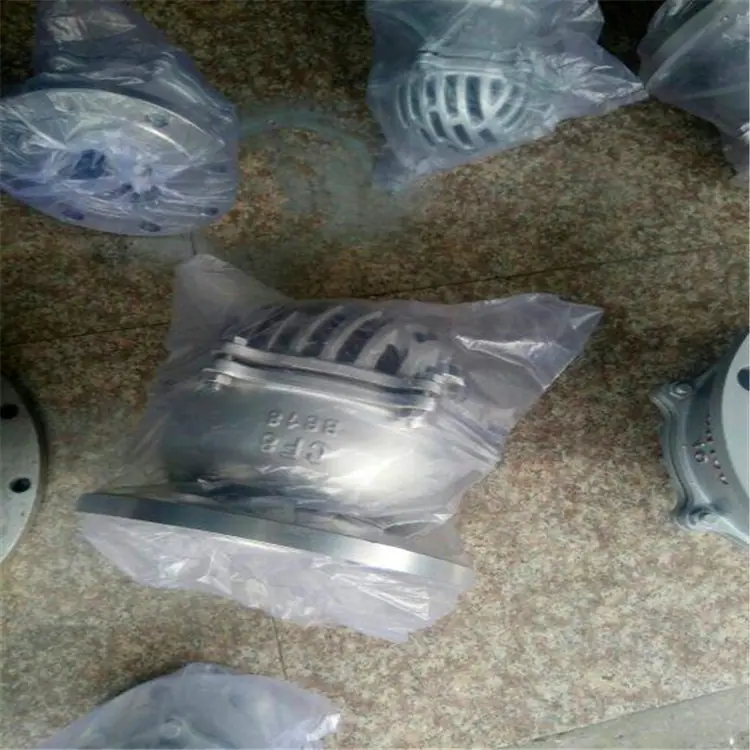

mmexport1533973342116

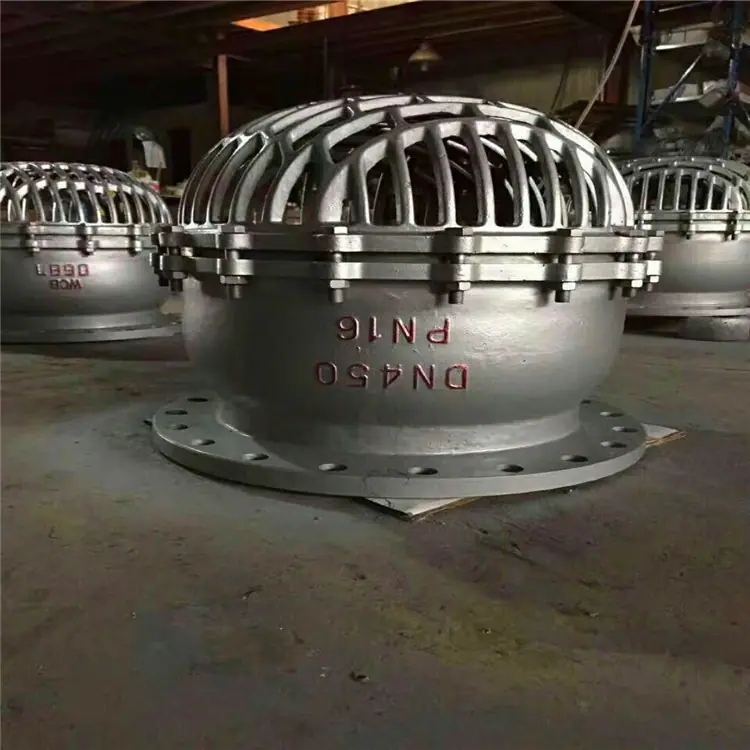

mmexport1533973367471
