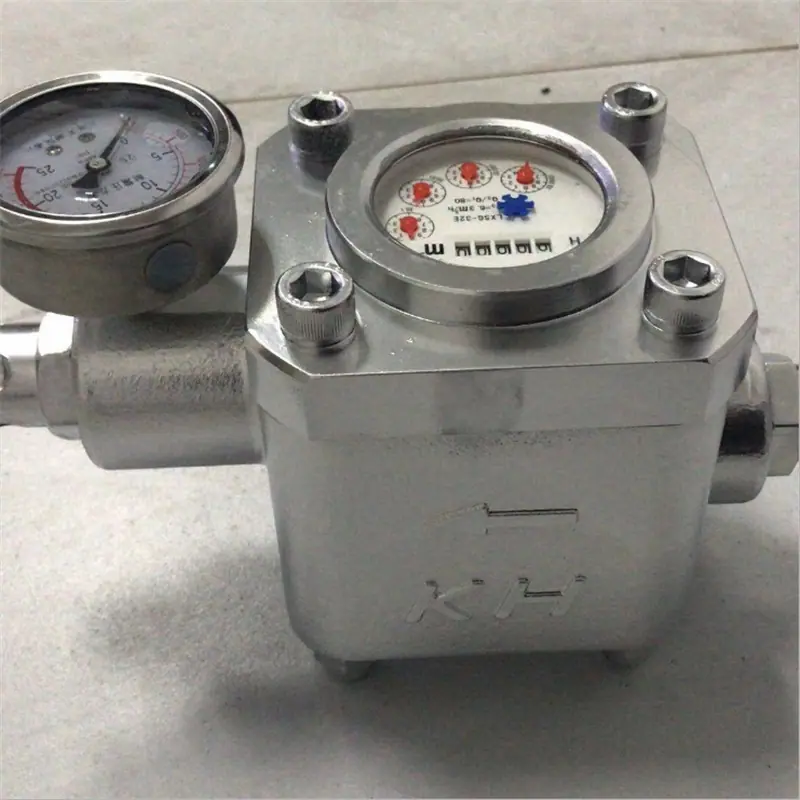

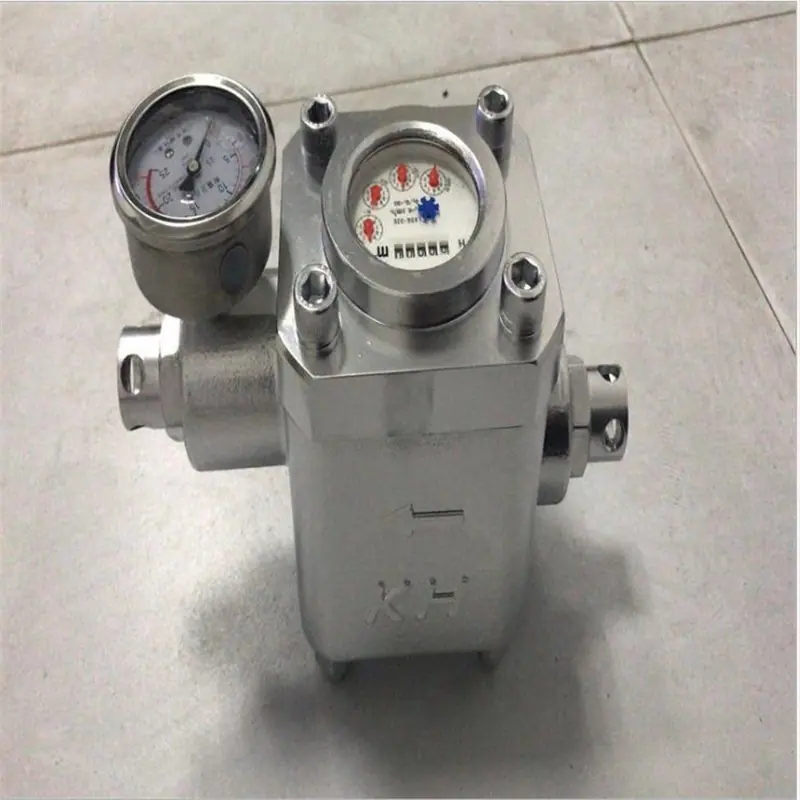

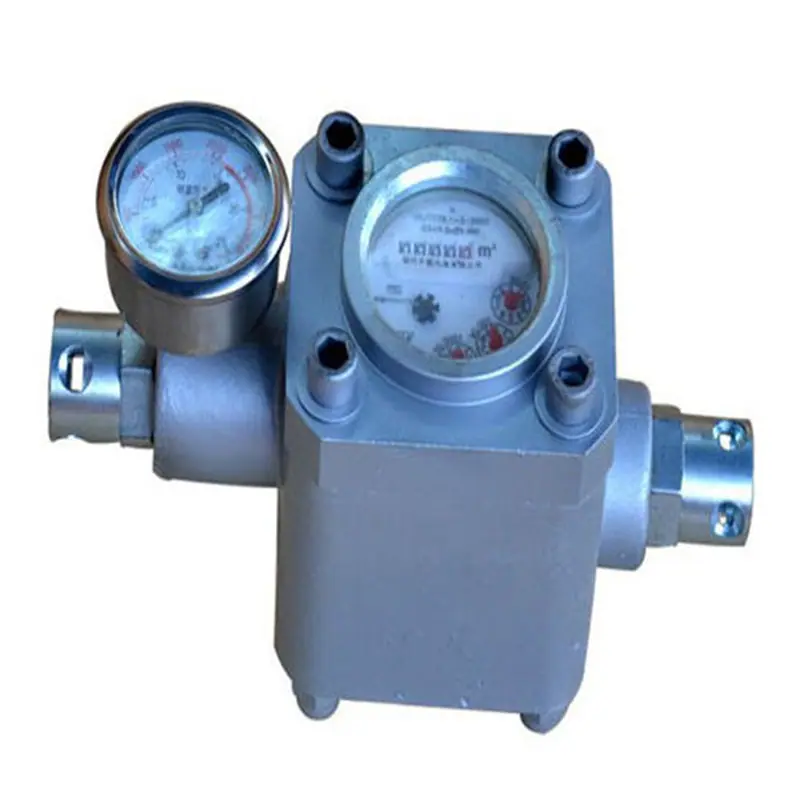

Medidor de agua de inyección de alta presión para capa de carbón, intuitivo y fácil de leer, medidor de flujo de agua de inyección de alta presión, medidor de agua de alta presión para minería certificado por SGS

Ámbito de aplicación del medidor de agua de alta presión:

El medidor de agua de alta presión es un dispositivo de medición para la inyección de agua en la veta de carbón en el frente de trabajo de la minería del carbón en las minas de carbón..

Características del producto medidor de agua de alta presión:

El indicador de cantidad de agua puede medir simultáneamente la cantidad de agua, el caudal y la presión de inyección de la inyección en veta de carbón., intuitivo y fácil de leer, eliminando por completo el problema de que los trabajadores subterráneos no sepan leer los datos que afectan a la recopilación de datos de inyección de agua en la capa de carbón。La medición del medidor de agua está de acuerdo con las regulaciones nacionales de verificación de medición.Producción JJ585-89; la carcasa está hecha de materiales resistentes a impactos, a la fricción y a las chispas; en el indicador de presión, se ha diseñado e instalado una varilla especial resistente a la fuerza de pulso, lo que aumenta considerablemente la vida útil del indicador de presión y permite una medición precisalectura.

Uso del producto medidor de agua de alta presión:

Los medidores de agua de alta presión se utilizan principalmente para medir la cantidad de agua inyectada en los mantos de carbón durante los frentes de trabajo de la minería del carbón en minas de carbón subterráneas.El volumen de agua, el caudal y la presión de inyección de agua en la primera capa son los principales medios de prevención integral del polvo y la medida fundamental. El caudalímetro resuelve el problema de la dificultad en la evaluación de la inyección de agua en la capa de carbón en mi país, especialmente mejora el efecto de la inyección de agua en agujeros de agua poco profundos. También se puede utilizar para medir el volumen de agua, el caudal y la presión de agua en otras condiciones de alta presión (como alta presión y pulverización).

Principio de funcionamiento del medidor de agua de alta presión:

El medidor de flujo de inyección de agua a alta presión se instala en la tubería del sistema de inyección de aguaDespués de que el agua fluye hacia el medidor de agua, entra en la caja del impulsor a lo largo de la tangente de la cámara inferior de la caja del impulsor a través de la tapa del filtro, impulsando el impulsor a girar; el agua gira y asciende en la caja del impulsor, entra en la tangente de la cámara superior de la caja del impulsor y fluye hacia afuera; la rotación del impulsor impulsa la rueda central en la placa de presión a girar a través del imán permanente en ella, y la rueda central impulsa el mecanismo de conteo en el indicador de volumen de agua para registrar la cantidad de agua que fluye a través del medidor de agua. La presión del agua de inyección en la veta de carbón presiona directamente los orificios laterales, a través de la presiónEl indicador indica.

Parámetros técnicos del medidor de agua de alta presión:

⑴Caudal mínimo: 0,1 m3/h a baja presión 0,06 m3/h

⑵Caudal límite: 0,25 m3/h a baja presión 0,15 m3/h

⑶ Caudal común: 2,5 m3/h a baja presión 1,5 m3/h

⑷Caudal de sobrecarga: 5,0 m3/h a baja presión 3,0 m3/h

⑸Rango de medición de presión: 0~16Mpa
