Rendimiento del Cuerpo de Válvula de Compuerta Neumática de Acero Fundido Z641H

Z641HVálvula de compuerta con brida neumáticaVálvula de compuerta de paso bajo con actuador neumático (cilindro de doble efecto con mecanismo de amortiguación) y manual y su mecanismo de protección (dispositivo de cambio manual-neumático de autobloqueo). El ascenso y descenso de la varilla indicadora extendida por encima del volante indica si el disco de la válvula está en estado levantado o bajado. Cuando la válvula de compuerta está cerrada, la varilla indicadora extendida está en la posición MÁS BAJA; por el contrario, cuando la válvula de compuerta está completamente abierta, la varilla indicadora extendida está en la posición MÁS ALTA. Esta es la indicación en sitio del estado abierto/cerrado de la válvula.

Válvula de Compuerta Neumática con Bridas Z641HAdecuado para sistemas de tuberías en centrales petroleras, químicas, hidráulicas y térmicas con una presión nominal de PN1.6～16.0MPa y una temperatura de trabajo de ≤-29℃～550℃, para cortar o conectar el medio de la tubería. Los medios aplicables incluyen: agua, productos petrolíferos, vapor y ácidos, álcalis, amoníaco, urea, gas natural que contiene azufre, etc.

Características de la Válvula de Compuerta Neumática con Bridas:
1. Los materiales se seleccionan cuidadosamente, en línea con las normas nacionales e internacionales pertinentes, y la calidad general de los materiales es alta.
2. Cumple con los requisitos de estándares nacionales e internacionales avanzados, con sellado confiable, excelente rendimiento y apariencia hermosa.
3. El par de sellado es avanzado y razonable. Las superficies de sellado de la compuerta y el asiento de la válvula están hechas de aleación dura a base de cobalto Stellite con diferente dureza. Tiene sellado confiable, alta dureza, resistencia al desgaste, resistencia a altas temperaturas, resistencia a la corrosión, buena resistencia a la abrasión y larga vida útil.
4. El vástago de la válvula ha sido templado y nitrurado superficialmente, y tiene buena resistencia a la corrosión, resistencia a la abrasión y resistencia al desgaste.
5. Adopta una estructura de compuerta elástica tipo cuña, y se instalan cojinetes de empuje para diámetros medianos y grandes, con baja fricción y equipada con control manual de impacto, lo que facilita la apertura y el cierre.
6. Se pueden adoptar varios estándares de bridas de tubería y formas de superficie de sellado de brida para satisfacer diversas necesidades de ingeniería y requisitos de usuario.

Actuador Neumático de Compuerta Bridada：

Adopta nuevos actuadores neumáticos tipo serie GT, disponibles en tipos de doble acción y de acción simple (retorno por resorte), con transmisión por engranajes, seguros y confiables; las válvulas de gran diámetro adoptan actuadores neumáticos tipo serie AW con transmisión de yugo escocés, estructura razonable, alto par de salida, disponibles en tipos de doble acción y de acción simple.
1. Pistón doble tipo engranaje, gran par de salida y tamaño pequeño.
2. El cilindro está hecho de aleación de aluminio, que es liviano y de hermosa apariencia.
3. Se pueden instalar mecanismos de operación manuales en la parte superior e inferior.
4. La conexión tipo rack puede ajustar el ángulo de apertura y el flujo nominal.
5. El actuador puede equiparse con indicación de retroalimentación de señal eléctrica y varios accesorios para realizar el funcionamiento automático.
6. La conexión estándar IS05211 proporciona comodidad para la instalación y el reemplazo del producto.
7. Los tornillos ajustables en ambos extremos permiten que el producto estándar tenga un rango ajustable de ±4° a 0° y 90°, asegurando la precisión de sincronización con la válvula.

Válvula de compuerta con brida neumáticaOpciones de fijación:
Los siguientes accesorios se pueden seleccionar según diferentes controles y requisitos:
Accesorios de tipo de corte: válvula solenoide simple, válvula solenoide doble, dispositivo de retroalimentación del interruptor de límite.
Accesorios ajustables: posicionador eléctrico, posicionador neumático, convertidor eléctrico.
Accesorios para tratamiento de fuente de aire: válvula reductora de presión de filtro de aire, triplex para tratamiento de fuente de aire.
Mecanismo manual: Mecanismo manual HVSD

Válvula de compuerta con brida neumáticaDescripción del Producto:

Válvula de Compuerta Neumática con Brida Tipo Z641W PN16~PN200: Eléctrica, Conexión con Brida, Vástago Ascendente, Cuña Rígida de Disco Único, Material de la Superficie de Sellado del Asiento es Acero Inoxidable, Presión Nominal PN16~PN200, Material del Cuerpo de la Válvula es Válvula de Compuerta de Acero Inoxidable.

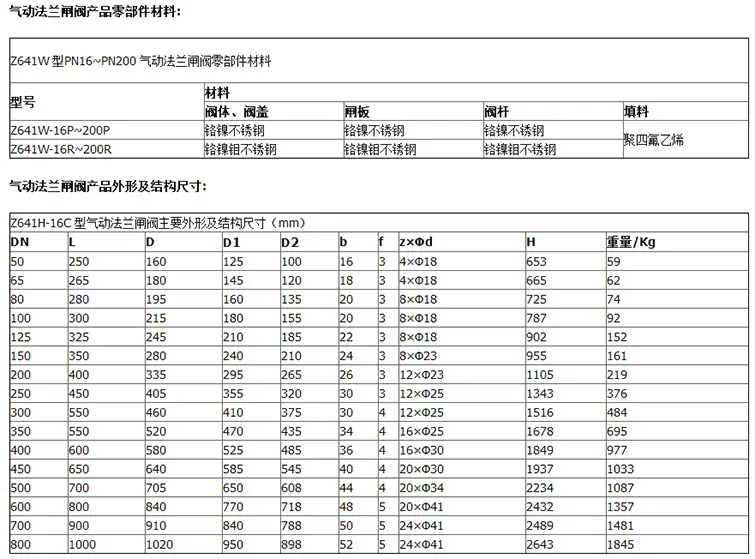

Válvula de compuerta con brida neumáticaParámetros de rendimiento del producto:

Instrucciones para pedir válvulas neumáticas

1. Confirme el tipo de válvula: válvula de compuerta, válvula de globo, válvula de estrangulación, válvula de pistón, válvula de bola, válvula de mariposa, válvula de diafragma, válvula de tapón, válvula antirretorno, válvula de seguridad, trampa de vapor, válvula reductora de presión y otras válvulas especiales;
2. Confirme las condiciones de trabajo, el medio aplicable, la presión de trabajo y la temperatura del medio de la válvula;
3. Determine el diámetro nominal que coincide con la tubería: DN (mm);
4. Determinar el método de conexión con la tubería: tipo brida, tipo rosca interna (externa), tipo soldadura, tipo abrazadera, tipo abrazadera, etc.;
5. Determinar los materiales para el cuerpo de la válvula y los componentes internos: acero al carbono, acero aleado, acero inoxidable, hierro dúctil, hierro fundido gris, aleación de cobre, aleación de aluminio, plástico, etc.
6. Determine el método de accionamiento de la operación de la válvula: manual, accionamiento por engranaje helicoidal, neumático, eléctrico, hidráulico, etc.
7. Determinar el tipo de aplicación de la válvula: tipo on/off, tipo regulador, tipo de cierre, etc.
8. Determine los accesorios necesarios para la válvula: posicionador, electroválvula, interruptor de límite, unidad de tratamiento de suministro de aire, válvula reductora de presión, volante, etc.
9. Determinar el método de embalaje y transporte para las válvulas: cajas de cartón o jaulas de madera; envío de carga o envío exprés.
