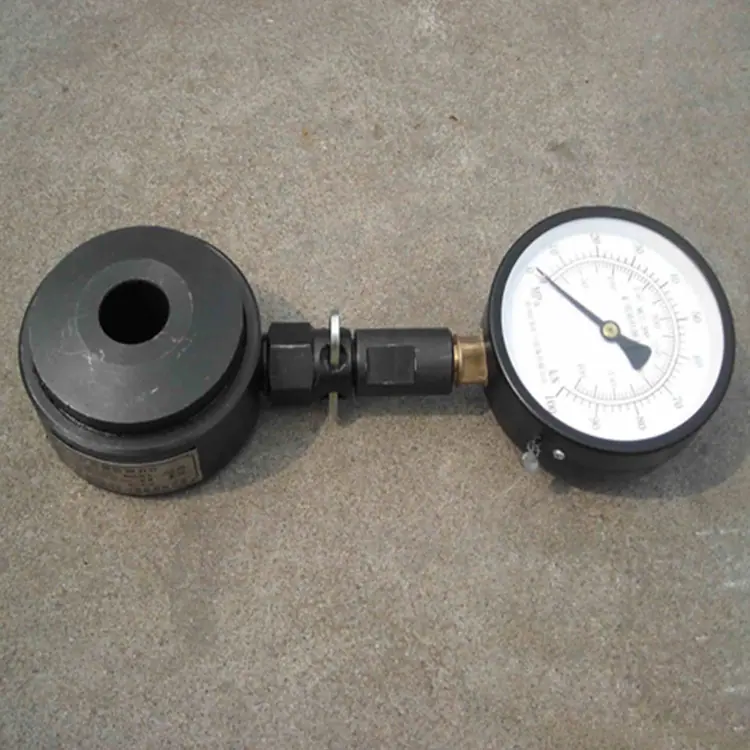

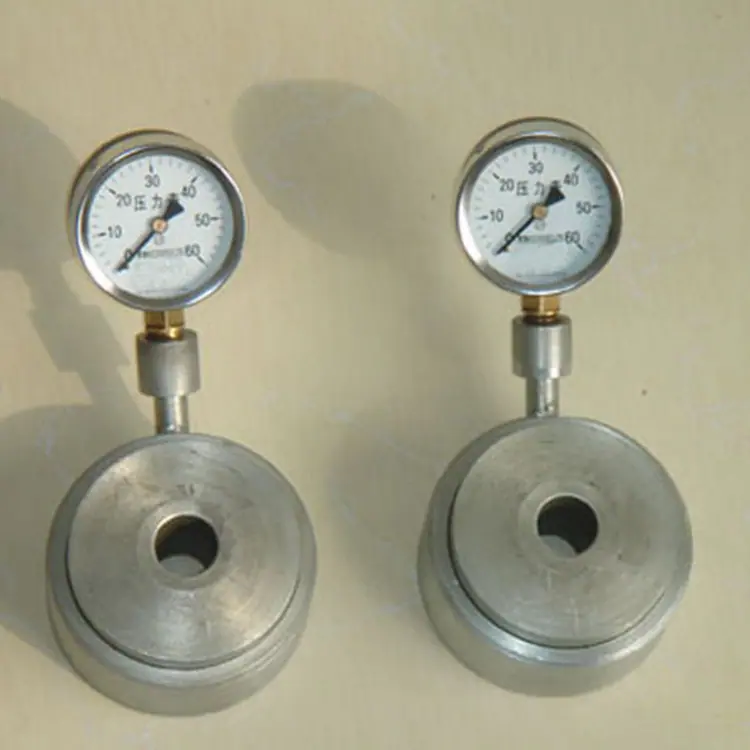

Dinamómetro de cadena de ancla enviado rápidamente Dinamómetro de cadena de ancla

El medidor de fuerza de cable de anclaje es un sensor de hilo vibrante utilizado para el monitoreo a largo plazo del estado de anclaje de pretensado de estructuras hidráulicas y otras estructuras de concreto, taludes rocosos, puentes, etc., y puede medir simultáneamente la temperatura del punto empotrado. Los medidores de fuerza de cable de anclaje tienen tipos de dos hilos, tres hilos, cuatro hilos y seis hilos. Los valores medidos en tiempo real de cada sensor de deformación del medidor de fuerza se leen con un lector de frecuencia de hilo vibrante, y la presión aplicada por el cable de anclaje se puede calcular utilizando los parámetros característicos del instrumento.

Código de especificación VWA-100/5000

Calibrador de fuerza altura del barril L: mm 80/90

Parámetros de dimensión Diámetro del cable d: mm 100~350

Diámetro exterior de la cadena de ancla d: mm 120~370

Carga nominal P: kN 0～5000

Carga Pm: kN 0～6250

Parámetros de rendimiento Recuento de galgas extensométricas: 4

Sensibilidad: %F.S ≤ 0.04

Precisión de Medición: F.E. ±0.25%

Rango de medición de temperatura: ℃ -40～+150

Precisión de medición de temperatura: ℃ ±0,5

Resistencia a la presión del agua: MPa ≥0,5

Resistencia de aislamiento: MΩ ≥50

El medidor de fuerza de cable de anclaje está equipado con varios extensómetros de hilo vibrante distribuidos uniformemente en el cilindro de acero que mide la fuerza. Cuando la carga causa deformación axial del cilindro de acero, los extensómetros sufren una deformación sincrónica con el cilindro de acero. Esta deformación provoca cambios de tensión en los hilos vibrantes de los extensómetros, alterando así la frecuencia de vibración de los hilos vibrantes. Una bobina electromagnética excita los hilos vibrantes y mide su frecuencia de vibración. La señal de frecuencia se transmite a través de un cable a un dispositivo de lectura, que puede entonces medir la deformación que causa la deformación del cilindro de acero sometido a tensión. Sustituyendo el coeficiente de calibración, se puede calcular el valor de carga percibido por el medidor de fuerza de cable de anclaje.
