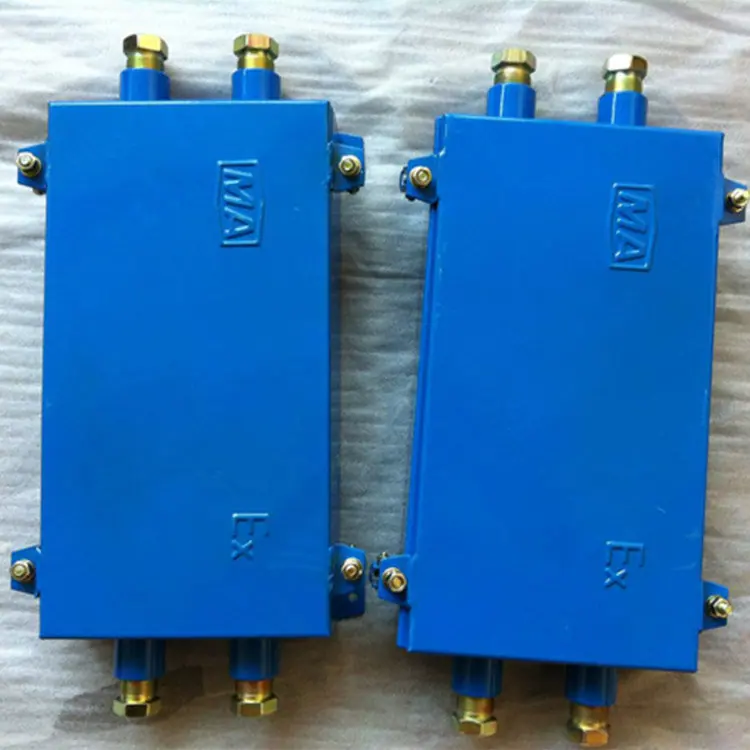

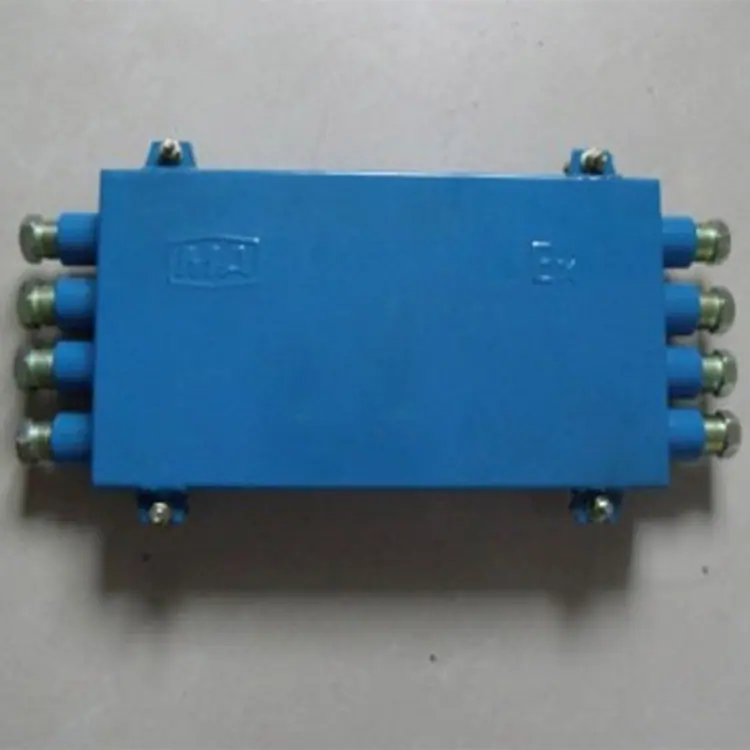

Caja de Empalme de Fibra Óptica Tipo JHH Origen Fuente Mina de Carbón Subterránea Para Caja de Empalme de Mina de Carbón Subterránea

Caja de Empalme de Cable Óptico Tipo JHH Introducción del Producto







La caja de conexiones de cable óptico de la serie JHH es adecuada para conectar fibras ópticas y cables flexibles o de cola en varios cables ópticos en minas de carbón, y cumple una función en la protección de las uniones y el cableado de las fibras ópticas.







Las cajas de empalme de cable óptico de la serie JHH se pueden emparejar con cables utilizados en sistemas de comunicación y monitoreo de minas de carbón, y se pueden usar en entornos peligrosos con gas y polvo de carbón, como frentes de minería subterránea, galerías y planos inclinados ascendentes y descendentes, como dispositivos de conexión de cable para equipos de sistemas de comunicación y monitoreo intrínsecamente seguros.







Significado del modelo de caja de conexiones de cable óptico tipo JHH







Por ejemplo: JHH-4;







JH - caja de conexiones;







H——Tipo intrínsecamente seguro;







4——Número de pasajes.







Entorno de uso de la caja de conexiones de cable óptico tipo JHH







a. Temperatura ambiente -10℃-+40℃;







b. Temperatura relativa: ≤95% (a +25℃);







c. Presión atmosférica: 86-106KPa;







d. Hay sustancias explosivas como gases tóxicos y polvo de carbón en el ambiente;







e. No debe haber gases corrosivos en el ambiente;







Requisitos técnicos para caja de conexiones de cable óptico tipo JHH







Tensión nominal 60 V







Corriente nominal 3A







Resistencia de contacto inferior a 0,01 ohmios







Resistencia de aislamiento superior a 500 megaohmios







La resistencia de aislamiento de la superficie es menor que 1×109Ω.







Parámetros de la caja de conexiones de cable óptico tipo JHH







1. Los orificios de entrada y salida del cable óptico están configurados como 2 pares.







2. Anillo de goma 2, orificio de entrada del cable Φ13







3. Dimensiones totales: 305×160×62.







Instrucciones de uso de la caja de conexiones de cable óptico tipo JHH







(1) Este producto consta de 4 juegos de terminales de cableado conectados en paralelo.







(2) Este producto solo se puede utilizar en circuitos intrínsecamente seguros con un voltaje de trabajo inferior a 60 voltios CC y un voltaje de trabajo de 3 A.







(3) El diámetro interior del anillo de sellado y la arandela plana de este producto se pueden seleccionar a voluntad durante la instalación de acuerdo con el diámetro del cable utilizado.







(4) Durante la instalación, la tuerca de entrada y los tornillos deben apretarse para asegurar un sellado confiable.
