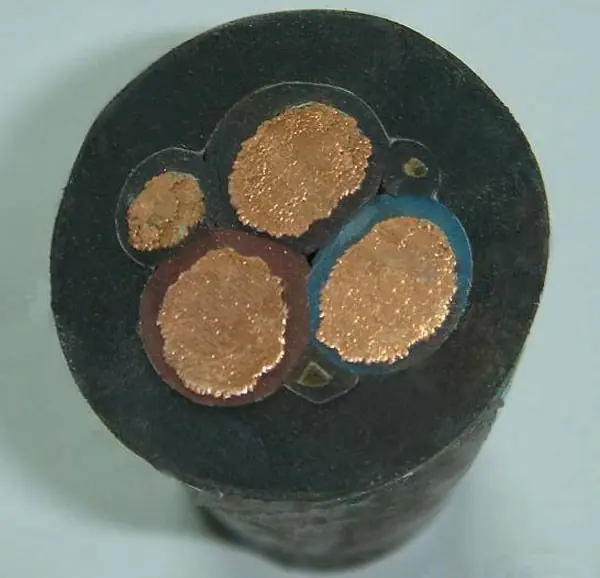

Cabo MYP Blindado com Revestimento de Borracha Cabo Flexível Móvel para Mineração para Alimentação de Equipamentos de Mineração Subterrânea Cabo com Revestimento de Borracha Resistente ao Arraste

MYP Especificação de Cabo para Mina Tensão Nominal 0,66/1,14KV e Acima Cabo Flexível com Cobertura de Borracha Móvel para Mina

Este produto é adequado para cabos flexíveis com núcleo de cobre e bainha de borracha para equipamentos móveis com tensão nominal de 0,66/1,14 KV e abaixo

Objetivo principal do nome do modelo

(MY) UY-0.38/0.66 Cabo flexível revestido de borracha móvel para mineração com tensão nominal de 0,38/0,66KV para conexão de energia de vários equipamentos móveis subterrâneos de mineração de carvão

(MYP) UYP-0,38/0,66 Cabo flexível com bainha de borracha blindada móvel para mineração com tensão nominal de 0,38/0,66KV Conexão de energia para vários equipamentos móveis subterrâneos de mineração de carvão

(MYP) UYP-0.66/1.14 Cabo móvel de mineração com bainha macia de borracha blindada com tensão nominal de 0,66/1,14KV para conexão de energia de vários equipamentos móveis subterrâneos de mineração de carvão

Número de núcleos

Espessura nominal do isolamento do núcleo da linha de energia e do núcleo da linha de terra (mm) Valor mínimo Valor máximo Valor mínimo Valor máximo UC UCP

3×4 1×4 1,4 3,5 20,3 23,4 23,7 27,2 670 785

3×6 1×6 1,4 3,5 23 26,4 26,4 30,1 838 927

3×10 1×10 1,6 4 27,5 31,3 30,9 34,7 1292 1400

3×16 1×10 1,6 4 29,6 33,4 33 36,8 1465 1586

3×25 1×16 1,8 4,5 35,6 39,8 39 43,2 2159 2296

3×35 1×16 1,8 4,5 38,7 42,1 42,1 46,3 2596 2783

3×50 1×16 2 5 43,6 47,1 47,1 51,4 3385 3548

3×70 1×25 2 5 49,7 54,4 52,4 57,1 4292 4477

Número de núcleos × diâmetro externo do cabo condutor Peso de referência do cabo (kg/km) Seção transversal nominal (mm2) Revestimento do núcleo de potência nominal UC-0,38/0,66

Espessura nominal do isolamento do núcleo da linha de energia e do núcleo da linha de aterramento (mm) Espessura (mm) Valor mínimo Valor máximo

3×10 1×10 1,8 4,5 32,4 36,2 1476

3×16 1×10 1,8 4,5 34,6 38,4 1737

3×25 1×16 2 5 41,4 45,3 2400

3×35 1×16 2 5 44,2 48,4 2857

×350 1×16 2,2 5,5 49,1 53,4 3549

3×70 1×25 2,2 5,5 55,5 60,2 4608

3×95 1×25 2,4 6 61,2 65,9 4608

1. A resistência de isolamento entre os núcleos do cabo principal e entre o núcleo do cabo principal e o fio terra não deve ser inferior a 100MΩ·km quando convertida para +20℃.

2. A resistência de transição da camada de blindagem do núcleo do fio principal não é superior a 3kΩ quando convertida para 20 ℃.
