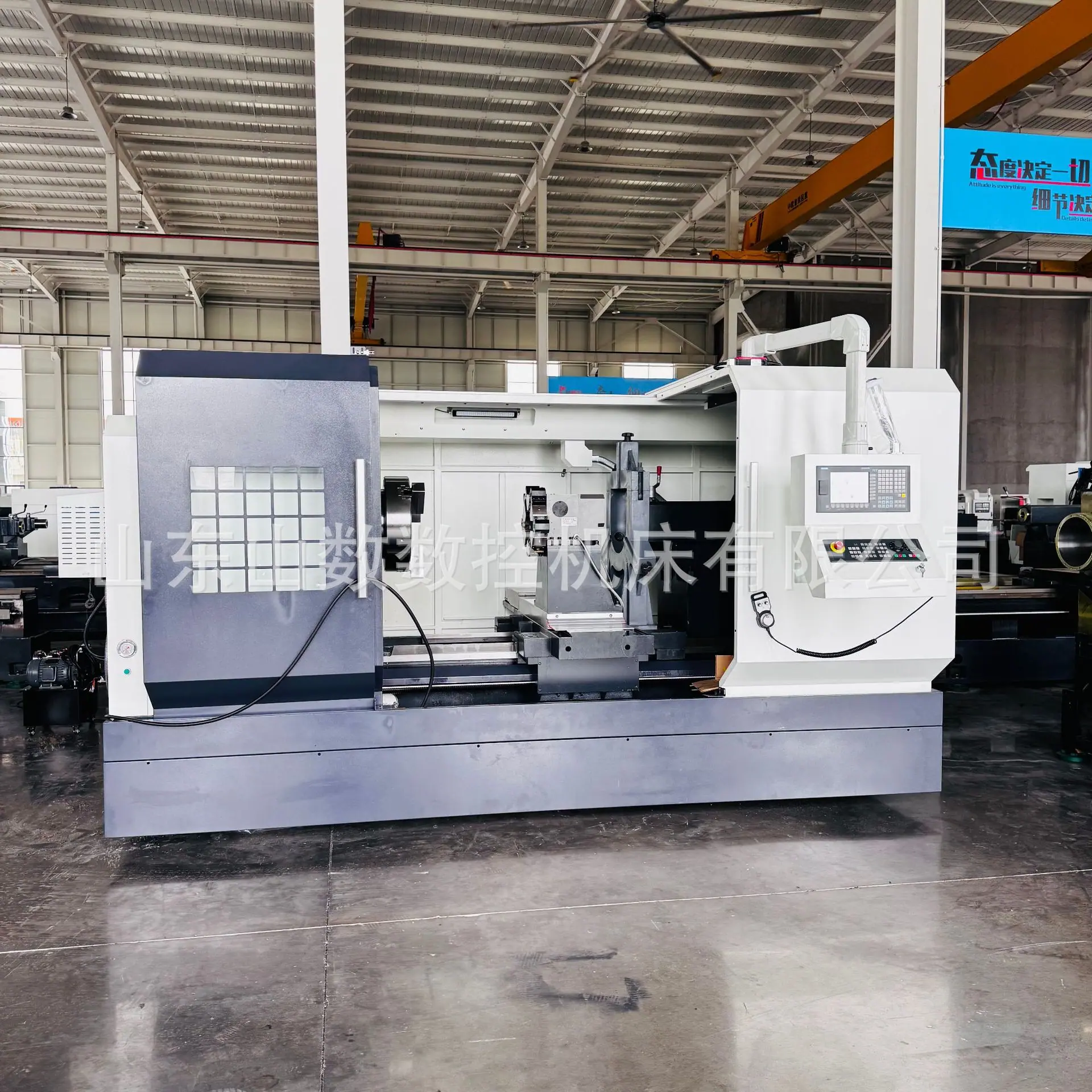

Torno CNC de Alta Configuración CK61125 Riel de Guía Ancho Agujero Grande Corte Pesado 61125X1500 Máquina Herramienta CNC
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
|
Los principales parámetros técnicos |
PRESUPUESTO |
Unidades |
CK61125F |
CK61125F |
|
Cambio manual |
Cambio hidráulico HYD. |
|||
|
Diámetro máximo de rotación del lecho |
Columpio sobre la cama |
mm |
1250 |
|
|
Diámetro máximo de rotación en la corredera horizontal |
Balanceo sobre carro transversal |
mm |
700 |
|
|
Longitud máxima de la pieza de trabajo |
Distancia entre centros |
mm |
1000/1500/2000/3000/4000/5000/6000 |
|
|
Ancho de la barandilla de la cama |
Ancho de la vía guía |
mm |
600 |
|
|
Rango de carga de la cama |
Capacidad máxima de carga |
T |
4 |
|
|
Rango de diámetro del orificio del husillo |
Orificio del husillo |
mm |
104 |
|
|
Cono del orificio del husillo |
Cono del orificio del husillo |
- |
Métrico Φ120/MT5 |
|
|
Modelo de nariz de huso |
Tipo de punta de husillo |
- |
C11 |
|
|
Serie de velocidades del husillo |
Pasos de velocidad del husillo |
- |
Conversión de frecuencia de 3 velocidades Pasos VF.3 |
Hidráulico de 4 velocidades HYD.4 pasos |
|
Rango de velocidad del husillo |
Rango de velocidad del husillo |
rpm |
10-800 |
17-800 |
|
Especificaciones del mandril |
Arrojar |
mm |
Φ400 manual de 3 mordazas |
|
|
Tipo de portaherramientas |
Torreta/puesto de herramientas |
- |
Portaherramientas eléctrico de 4 estaciones Eléctrico4 posiciones |
|
|
Tamaño de la herramienta |
Tamaño de la herramienta |
mm |
40x40 |
|
|
Recorrido del eje X |
Recorrido del eje X |
mm |
520 |
|
|
Recorrido del eje Z |
Recorrido del eje Z |
mm |
850/1350/1850/2850/3850/4850/5850 |
|
|
Velocidad de avance rápido del eje X |
Desplazamiento rápido del eje X |
mm/min |
4000 |
|
|
Velocidad de avance rápido del eje Z |
Desplazamiento rápido del eje Z |
mm/min |
6000 |
|
|
Diámetro del manguito del contrapunto |
Diámetro del eje del contrapunto |
mm |
Φ120 |
|
|
Cono de manguito de contrapunto |
Cono del eje del contrapunto |
- |
MT6 |
|
|
Recorrido del manguito del contrapunto |
Recorrido del eje del contrapunto |
mm |
250 |
|
|
Motor de husillo |
Motor del husillo principal |
kilovatios |
15 |
|
|
motor de la bomba de enfriamiento |
Motor de la bomba de refrigerante |
kilovatios |
0,125 |
|
|
Peso de la máquina Peso de la máquina |
Peso por 1000 |
kilogramo |
5000 |
|
|
Peso para 1500 |
kilogramo |
5400 |
||
|
Peso para 2000 |
kilogramo |
5800 |
||
|
Peso para 3000 |
kilogramo |
6600 |
||
|
Peso para 4000 |
kilogramo |
7400 |
||
|
Peso para 5000 |
kilogramo |
8200 |
||
|
Peso para 6000 |
kilogramo |
9000 |
||
|
Dimensiones Dimensión total |
Dimensión para 1000 |
mm |
3500x2000x2100 |
|
|
Dimensión para 1500 |
mm |
4000x2000x2100 |
||
|
Dimensión para 2000 |
mm |
4500x2000x2100 |
||
|
Dimensión para 3000 |
mm |
5500x2000x2100 |
||
|
Dimensión para 4000 |
mm |
6500x2000x2100 |
||
|
Dimensión para 5000 |
mm |
7500x2000x2100 |
||
|
Dimensión para 6000 |
mm |
8500x2000x2100 |
||
