Máquina Multifuncional de Plegado de Barra Colectora de Tres Estaciones Plegado Punzonado Corte Máquina Integrada Multifuncional Máquina Procesadora de Barra de Cobre

Fabricación Inteligente de Precisión · Versátil Eficiente｜Máquina Multifuncional de Tres Estaciones para Procesamiento de Barras de Bus Shandong Huanyi HYMX-303SSKK

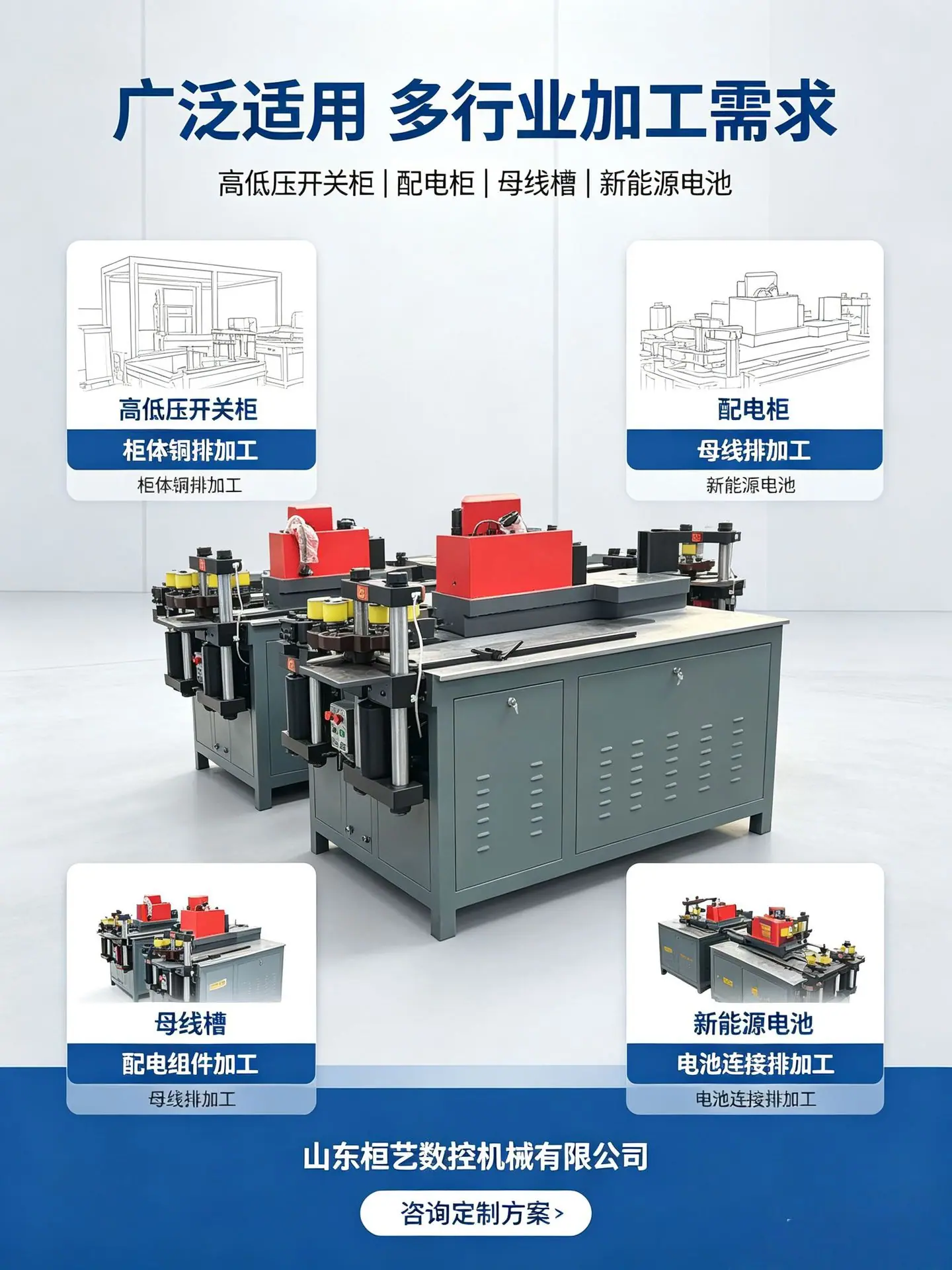

En industrias como los conjuntos completos de equipos eléctricos de alta y baja tensión, la ingeniería de transmisión y distribución de energía, y la fabricación de equipos de control industrial, la precisión, la eficiencia y la estabilidad del equipo de procesamiento de barras colectoras determinan directamente la calidad del producto y la capacidad de producción. Shandong Huanyi CNC Machinery Co., Ltd. ha estado profundamente involucrada en el campo de los equipos de procesamiento de energía CNC durante muchos años, confiando en una madura experiencia en I+D y producción, y fabrica meticulosamenteMáquina Multifuncional de Procesamiento de Barras Colectoras de Tres Estaciones HYMX-303SSKKEste equipo integra múltiples funciones de procesamiento como punzonado, cizallado, plegado y embutido. Incorpora componentes de marca de alta calidad y una estructura mecánica de precisión, equilibrando durabilidad, precisión y versatilidad. Es el equipo preferido y central para escenarios de procesamiento de barras colectoras de tamaño mediano y pequeño y la producción de conjuntos completos de gabinetes de distribución.

I. Las especificaciones generales de la máquina son sólidas, la estructura es estable y tiene una gran capacidad de carga.

La máquina procesadora de barras conductoras HYMX-303SSKK adopta un diseño de cuerpo de alta resistencia, con una excelente rigidez estructural general, eliminando eficazmente problemas como la deformación del cuerpo y la desviación de precisión causados por el procesamiento de carga pesada a largo plazo, lo que la hace adecuada para la operación industrial continua a largo plazo. El peso total de la máquina alcanza1400 kilosLas dimensiones externas son 1900 mm × 1550 mm × 1530 mm. La disposición del cuerpo de la máquina es compacta y razonable, no ocupa demasiado espacio en el taller y es adecuada para diversas condiciones de trabajo en talleres de procesamiento pequeños y medianos.

El banco de trabajo presenta un diseño en capas, que ofrece un amplio espacio de trabajo y una zonificación clara: El banco de trabajo principal mide 1400 mm × 1200 mm, con una placa de banco de trabajo engrosada de 16 mm que es robusta, resistente al desgaste y tiene una alta capacidad de carga, capaz de satisfacer las necesidades de procesamiento estable de barras colectoras de gran tamaño; Un banco de trabajo a juego de dos niveles de 1000 mm × 500 mm permite la operación zonificada y la colocación clasificada de materiales, mejorando eficazmente la comodidad del procesamiento y la eficiencia operativa general. Además, el equipo admiteEsquema de colores personalizadoEl color del cuerpo de la máquina se puede personalizar según el estilo general y las necesidades de marca del taller del cliente, equilibrando la practicidad y la estética.

II. Funciones de procesamiento integrales, que satisfacen las necesidades de procesamiento de barras colectoras en un solo lugar

Este equipo adopta un diseño integrado de tres estaciones, consolidando los pasos de procesamiento centrales para barras conductoras. Elimina la necesidad de que varias máquinas operen por turnos, completando operaciones de procesamiento como corte, doblado, punzonado y repujado de barras conductoras de cobre y aluminio en una sola parada. Es totalmente funcional y altamente adaptable, acortando significativamente el flujo de trabajo de procesamiento y reduciendo los costos de inversión en equipo.

En cuanto a los parámetros de procesamiento principales, el rendimiento del equipo es excelente: el grosor máximo para el corte y el plegado plano puede alcanzar los 12 mm, y el ancho máximo de procesamiento es de 160 mm, lo que puede cumplir con las especificaciones de procesamiento convencionales de barras conductoras de alto y bajo voltaje; el diámetro de punzonado cubre el rango completo de Φ4.3 a Φ30, adaptándose a diversas necesidades de procesamiento de orificios para cableado eléctrico. El equipo está equipado conTorreta de Punzonado de 6 Estaciones, adopta el proceso de moldeo integral de hierro dúctil, asegurando una precisión estable y una alineación precisa, garantizando fundamentalmente que el punzonado esté libre de desviaciones y errores. Al mismo tiempo, las unidades de punzonado y cizallado están equipadas con una estructura de doble columna y ejes lineales de precisión de Φ60, asegurando un funcionamiento suave y estable, resistencia al desgaste y resistencia a la fatiga, para que la precisión se mantenga constante durante la operación a largo plazo. Además, se instala un tope trasero dedicado en el área de punzonado para mejorar aún más la precisión de posicionamiento y eliminar las desviaciones de mecanizado.

La configuración de moldes del equipo es rica y completa, con múltiples juegos de moldes de alta precisión como estándar, cubriendo escenarios de procesamiento convencionales: 8 juegos de punzones son estándar, incluyendo agujeros redondos convencionales de Φ7, Φ9, Φ11, Φ13, Φ17, y agujeros de cintura de forma especial de Φ13*18, Φ17*21, Φ11*15; los moldes de plegado plano están equipados con 4 juegos de moldes especiales: R10, R5, R3 y en forma de U; los moldes de plegado vertical se configuran con dos juegos de moldes: R80 y R50. Adicionalmente, los punzones de repujado y un juego de cuchillas de cizallamiento integradas son estándar, satisfaciendo diversas necesidades de plegado, repujado y cizallamiento. Entre estos, el molde de torsión es un accesorio personalizado opcional que se puede instalar según los requisitos de tecnología de procesamiento especial, ampliando de manera integral las capacidades de procesamiento del equipo y adaptándose a escenarios de procesamiento de barras colectoras personalizados.

III. Componentes básicos de la marca, estables, duraderos y con una baja tasa de fallos

Los sistemas de potencia y control principales del equipo utilizan todos componentes de marcas reconocidas en la industria. Controlamos estrictamente la calidad de cada componente, asegurando un funcionamiento estable del equipo, un consumo de energía controlable y una vida útil más larga, eliminando por completo los puntos débiles de los equipos comunes, como atascos frecuentes, fallas frecuentes y degradación rápida de la precisión.

Tren motriz equipado conMotor Nanjing Shunbai 4KW×3，Adecuado para electricidad industrial de 380V, 50Hz, potente, operación estable, ahorro de energía y reducción de ruido; configuración estándar del sistema hidráulicoBomba de engranajes XinHong de TaiwánLa salida hidráulica es estable y la presión está equilibrada. La bomba de pistón se puede actualizar y personalizar según los requisitos del proceso del cliente, adaptándose a condiciones de mecanizado de alta presión y alta precisión. El cilindro hidráulico es desarrollado y personalizado de forma independiente por el fabricante, equipado con componentes de sellado importados de Taiwán, asegurando un excelente rendimiento de sellado, eliminando problemas de fugas de aceite y caída de presión, y extendiendo significativamente la vida útil del cilindro.

Gama completa de accesorios para sistemas de control eléctrico seleccionados de marcas de alta calidad: Las válvulas solenoides y las válvulas de desbordamiento utilizan la marca Fengyi de Shanghái, con control de presión preciso y respuesta rápida; Los relés y contactores se seleccionan de piezas genuinas de Schneider Electric de Shanghái, asegurando un control eléctrico estable y una fuerte capacidad antiinterferencia, reduciendo eficazmente la probabilidad de fallos en el circuito; El sistema de control central se puede configurar de forma flexiblePanasonic, PLC Siemens, equipado con pantallas de alta definición Pingtong y Huichuan, la interfaz operativa es simple e intuitiva, admite el cambio entre pantallas de arranque en chino e inglés, se adapta a las necesidades de uso de clientes nacionales e internacionales, los principiantes pueden empezar rápidamente, el modo de control CNC controla con precisión los parámetros de procesamiento, la consistencia del procesamiento por lotes es extremadamente alta.

IV. Ventajas Centrales Destacadas, Adecuado para Aplicaciones Industriales en Múltiples Escenarios

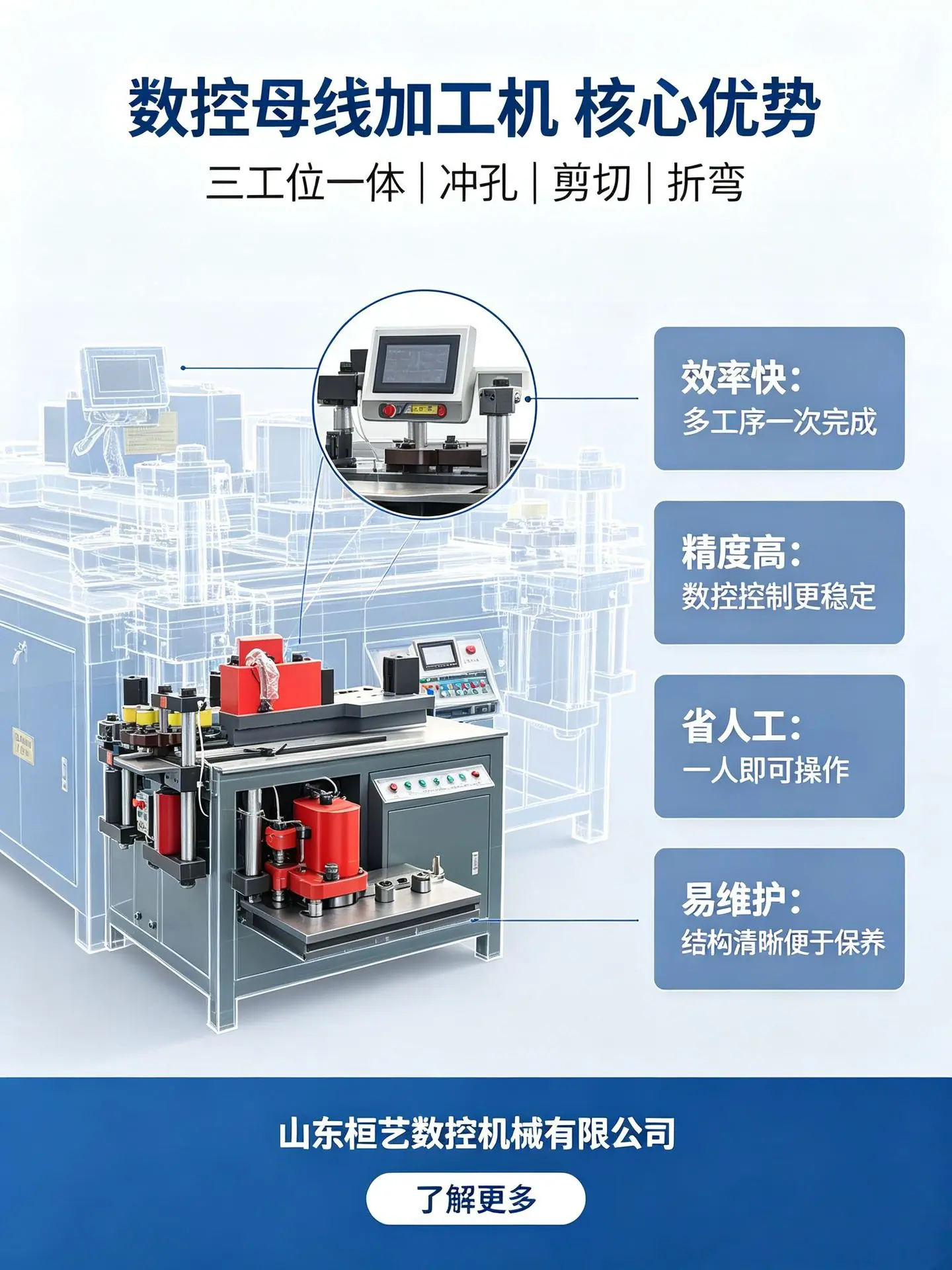

En comparación con el equipo tradicional de procesamiento de barras colectoras, la máquina procesadora de barras colectoras de tres estaciones Shandong Huanyi HYMX-303SSKK tiene ventajas significativas. En primer lugar,Diseño integrado de tres estaciones, cada estación de trabajo opera de forma independiente y no interfiere con las demás, permitiendo que los procesos de punzonado, doblado y cizallado se realicen simultáneamente, duplicando la eficiencia del procesamiento; Segundo, la estructura mecánica de precisión se combina con un sistema de control eléctrico de marca, lo que resulta en una alta precisión de procesamiento y pequeños errores, y un alto grado de regularidad en los productos terminados, eliminando la necesidad de retrabajos secundarios; Tercero, toda la máquina es resistente al desgaste y duradera, con una baja tasa de fallas y bajos costos de mantenimiento, lo que la hace adecuada para la producción en masa continua a largo plazo; Cuarto, admite la personalización de múltiples aspectos como el molde, el cuerpo de la bomba y los colores del cuerpo de la máquina, adaptándose personalmente a las necesidades de procesamiento de diferentes industrias y diferentes procesos.

V. Garantía de Fortaleza de Marca, Doble Empoderamiento de Calidad y Postventa

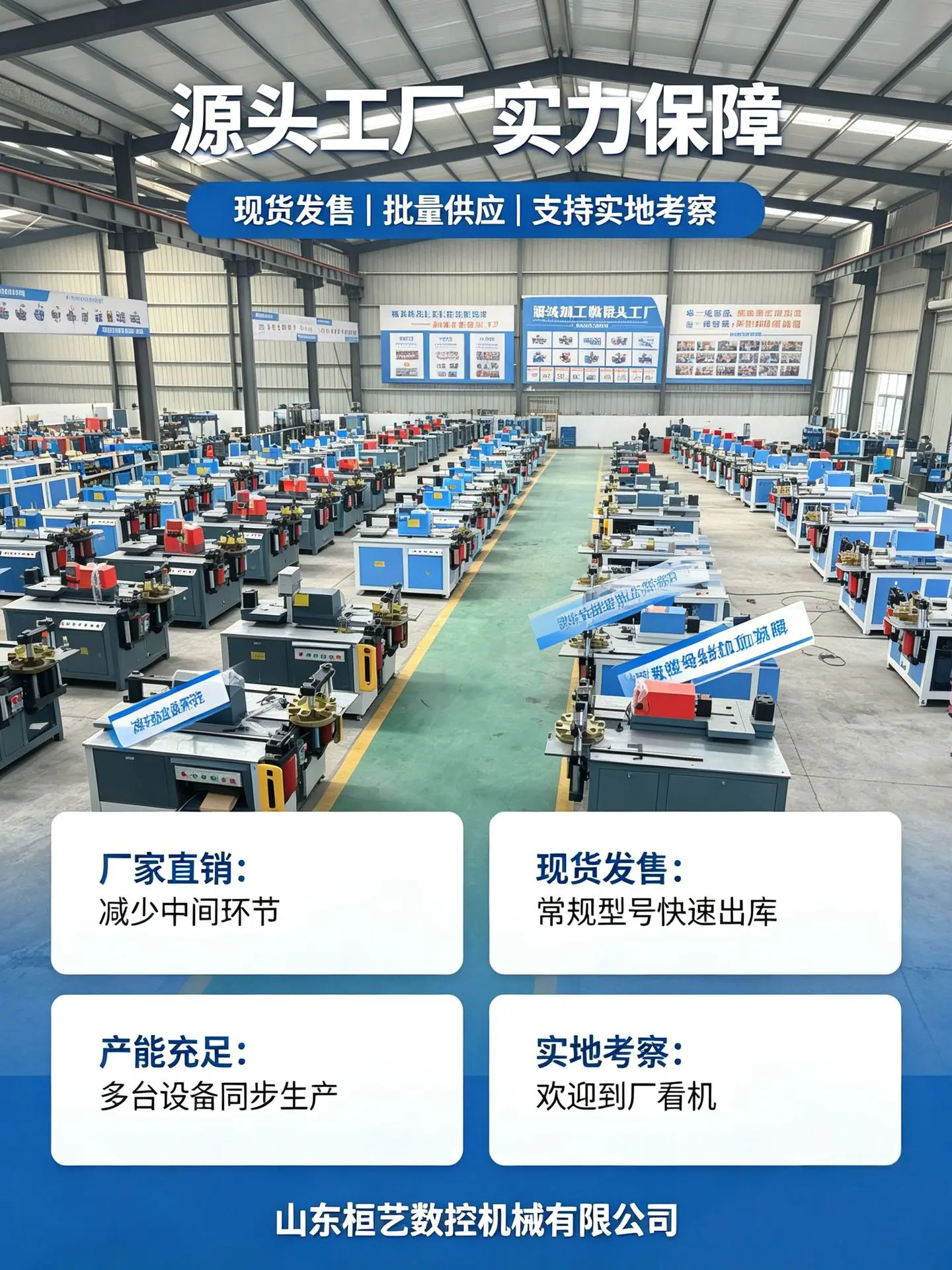

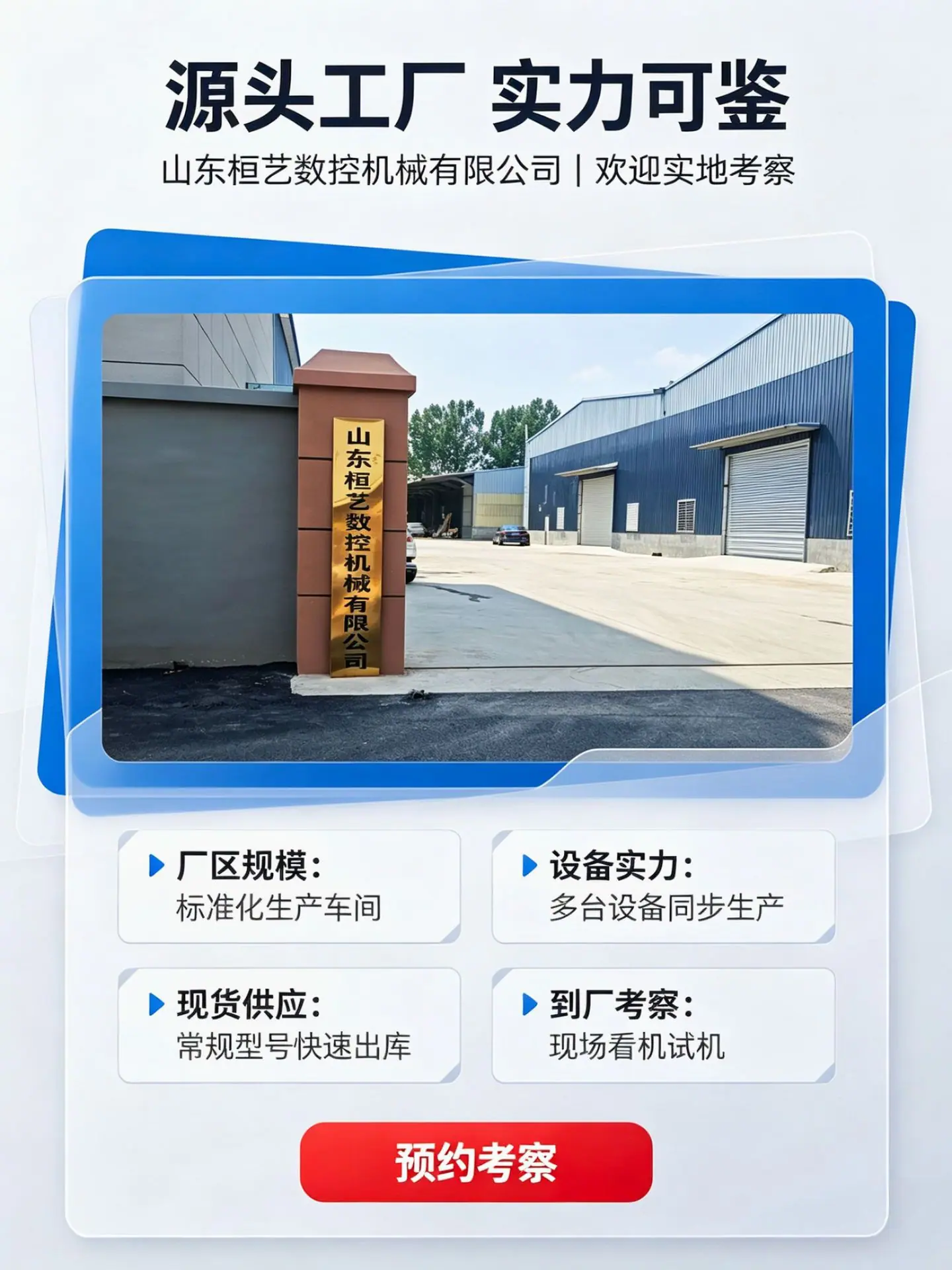

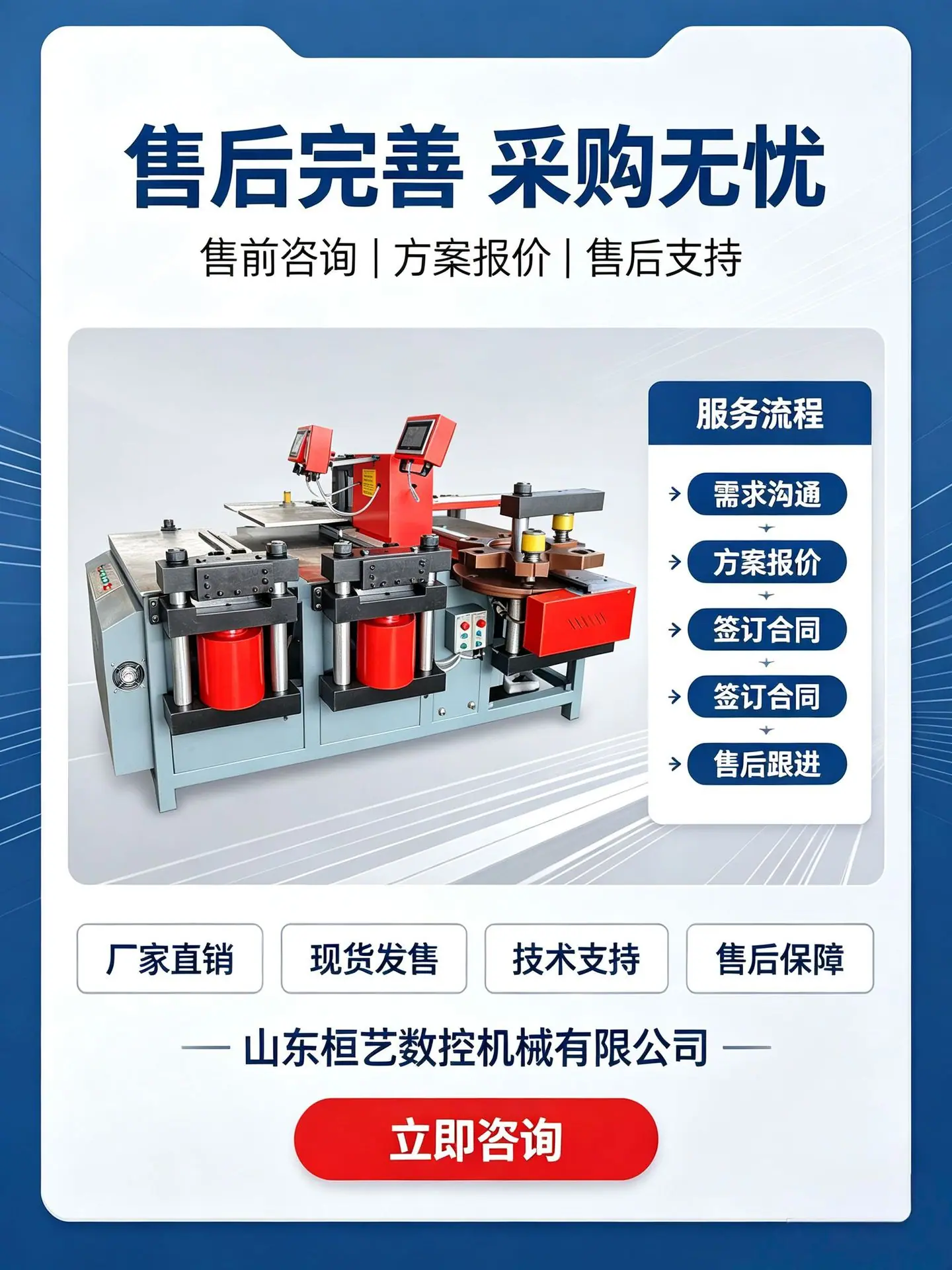

Shandong Huanyi CNC Machinery Co., Ltd. se ha centrado en la investigación y el desarrollo, la producción y la venta de equipos de procesamiento eléctrico CNC durante muchos años, cultivando profundamente el campo de los equipos de procesamiento de barras colectoras. La empresa posee procesos de producción maduros, un sistema integral de inspección de calidad y un equipo profesional de posventa. Todas las máquinas de procesamiento de barras colectoras bajo su marca se someten a una estricta depuración de fábrica y pruebas de precisión, garantizando un rendimiento estable del equipo y una calidad confiable.













, ampliamente utilizado en múltiples campos como conjuntos completos eléctricos, ingeniería de potencia, equipos de nueva energía, control industrial y manufactura, y es altamente reconocido por clientes nacionales y extranjeros.

Resumir：La máquina procesadora de barras conductoras multifuncional de tres estaciones Shandong Huanyi HYMX-303SSKK, con su sólida estructura de cuerpo de máquina, funciones de procesamiento integrales, configuración central de alta calidad y rendimiento de procesamiento preciso como sus ventajas centrales, equilibra la eficiencia, la estabilidad y la versatilidad. Es el equipo de procesamiento ideal para las empresas de fabricación eléctrica para reducir costos, aumentar la eficiencia y mejorar la calidad del producto. Puede satisfacer tanto el procesamiento convencional de barras conductoras en lotes pequeños y medianos como adaptarse a la producción de procesos especiales personalizados, poseyendo tanto rentabilidad como practicidad.
