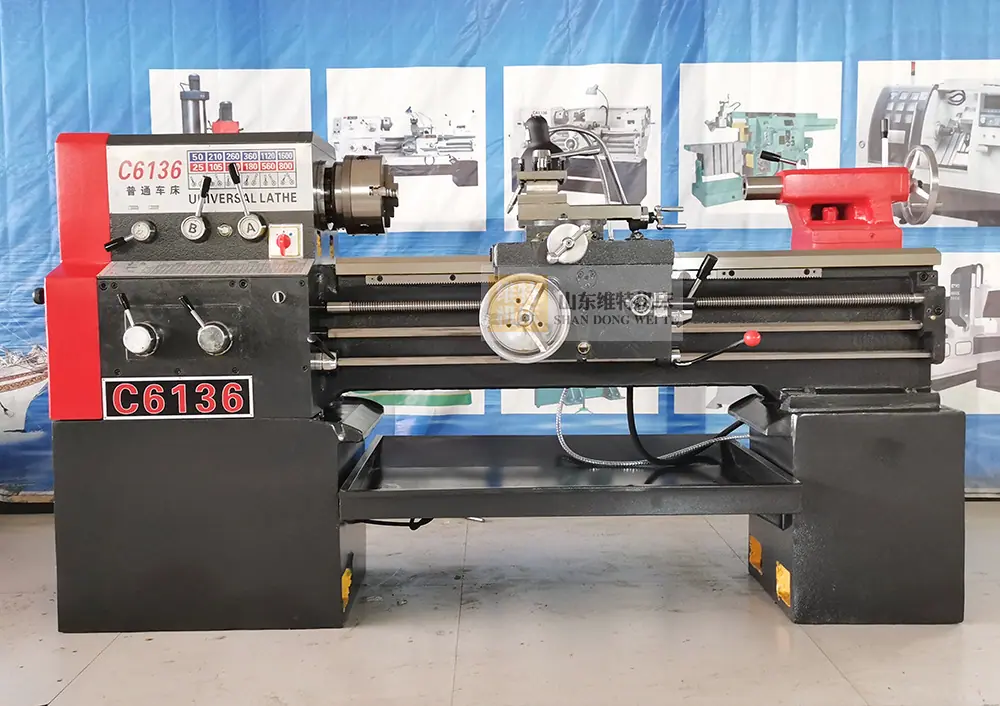

Torno Ordinario C6136X750 Ligero Doméstico Económico Modelo de Guangzhou Pequeño Horizontal Torno del Sur 6136A

Modelo de torno

C6132A

C6232A

C6136A

C6236A

C6140A

C6240A

Especificaciones del host

Centro alto

175 mm

180 mm

200 mm

Diámetro máximo de rotación del lecho

350 mm

380 mm

400 mm

Longitud máxima de la pieza de trabajo

750/1000/1500mm

Diámetro máximo de rotación de la pieza de trabajo en el portaherramientas

190 mm

200 mm

240 mm

Diámetro máximo de rotación de la pieza de trabajo en la ranura del sillín

520 mm

540 mm

580 mm

Longitud efectiva del sillín antes de la placa frontal

200 mm

200 mm

200 mm

Diámetro de la barra

45 mm

Huso

Diámetro del orificio pasante

46 mm

Agujero cónico

MT6

Velocidad 50HZ (60HZ)

25～1600r/min (30～2000r/min) 12 tipos para direcciones tanto positiva como negativa

Portaherramientas

Recorrido horizontal máximo del portaherramientas

240 mm

Carrera máxima del portaherramientas pequeño

140 mm

Valor de escala vertical

0,5 mm/cuadrícula 100 mm/r

Valor de escala del portaherramientas horizontal

0,05 mm/cuadrícula 4 mm/r

Valor de escala del portaherramientas pequeño

0,05 mm/cuadrícula 3 mm/r

Rango del ángulo de rotación del portaherramientas

±45°r/rejilla

Distancia desde la línea central del husillo hasta la superficie de soporte de la herramienta

22 mm

22 mm

27 mm

Dimensiones de la sección transversal de la barra de herramientas (alto x ancho)

20 mm x 20 mm

20 mm x 20 mm

25 mm x 20 mm

Alimentación longitudinal

0,04～2,16 mm/r 138 tipos

Alimentación transversal

0.02～1.08 mm/r　　　　　　　　138 tipos

Distancia máxima desde la línea central del husillo hasta el lateral del portaherramientas cuadrado

205 milímetros

Contrapunto

Conicidad del orificio interior de la manga superior

MT4

Máximo movimiento de la manga superior

130 mm

Movimiento horizontal máximo

±10 mm

Hilo

Métrico

0,45～20 mm/r 30 tipos

imperial

80～1 n/1" 35 tipos

Módulo

0,25～10 mm 25 tipos

Jingjie

160～3 DP 30 tipos

Motor

Motor principal

YD132M-8/4 　B5　 TH　 3/4　 KW

Velocidad del motor principal 50 Hz (60 Hz)

750/1500 rpm (900/1800 rpm)

motor de la bomba de enfriamiento

AYB-20TH 　　　　　　　　　0.115 KW

750 mm

1980*900*1200mm

1000 mm

2180*900*1200mm

1500 mm

2350*900*1200mm

750 mm

1450 kilos

1500 kilos

1700 kilos

1000 mm

1600 kilos

1650 kg

1800 kilos

1500 mm

1500 kilos

1750 kg

1950 kg
