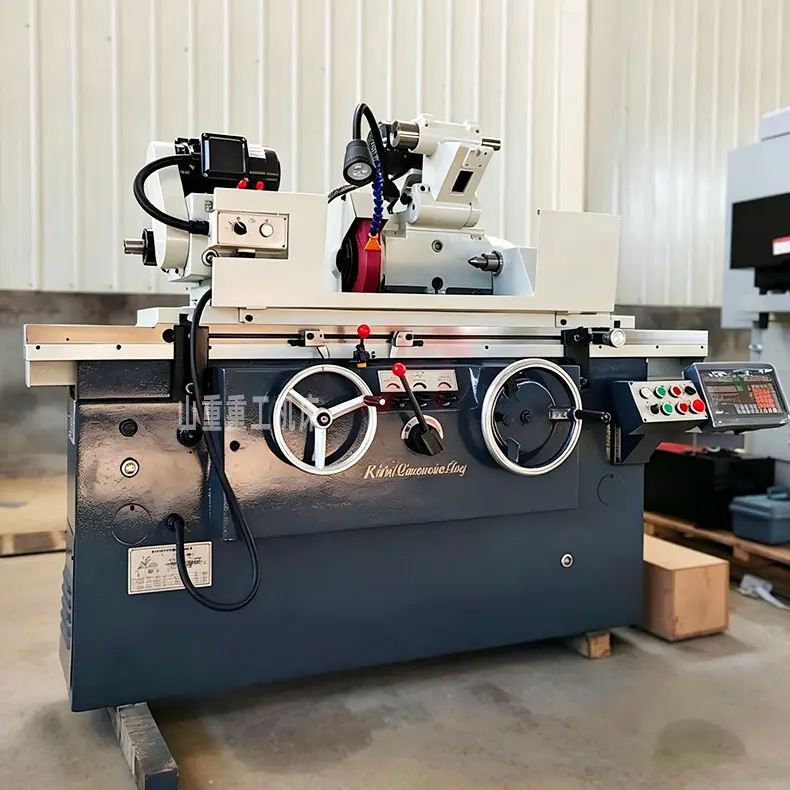

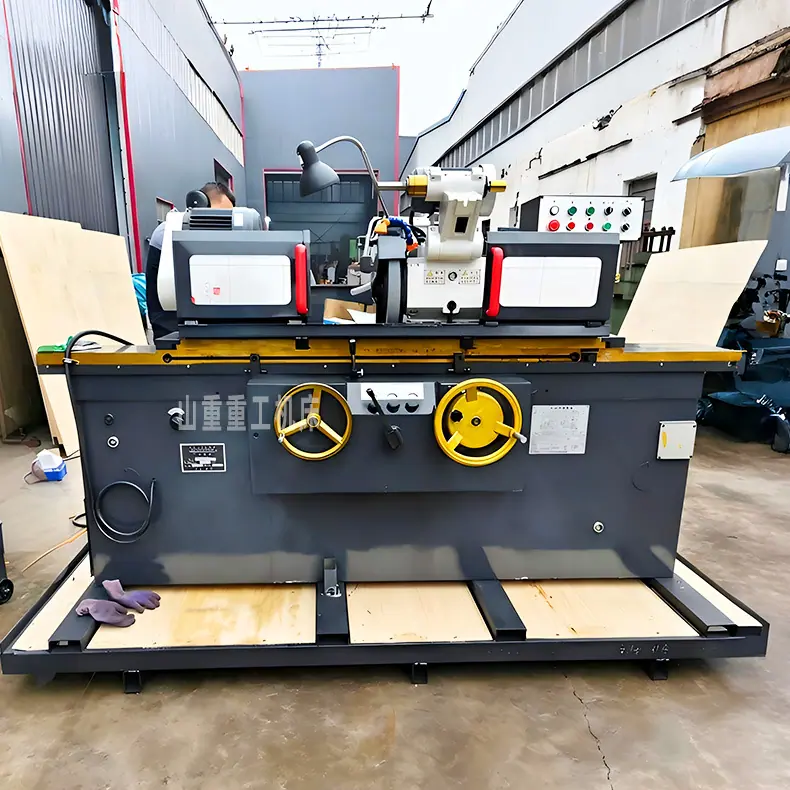

Directo de Fábrica MK1420 Rectificadora CNC Horizontal Husillo con Rodamientos Maquinado Automático Equipo de Rectificado

proyecto

Especificación

anfitrión

ginseng

número

Rango de rectificado cilíndrico exterior mm

Φ5-200

Φ13-80

125

Longitud de rectificado mm

500

Altura del centro mm

125

520

240

Peso de primera categoría kg

50

Peso del material de sujeción del mandril kg

15

trabajar

hacer

torre

Ángulo de rotación

Dextrorso

°

9

8

7

9

8

7

Sinistrórsum

°

9

8

3

9

8

3

Velocidad Hidráulica (Sin Pasos) m/min

0.1~3

Plataforma giratoria con volante movimiento mm

≈10

Muela interna

Velocidad del Husillo r/min

9245.12250.14848.19600

cabeza

estante

Velocidad del husillo del cabezal

63、125、250、500/30～300

Orificio cónico del husillo

Mohs n.° 4

Ángulo de Rotación (Sentido Antihorario) °

90

cola

estante

Orificio del cono de la manga superior

morse

NÚMERO 4

Trazo de manga superior

Manual

≧23

Hidráulico

≧15

electricidad

mover

máquina

Motor de bomba de aceite  kw

1.1   1500r/min

Motor de bomba de refrigeración kW

0.125  3000r/min

Motor de la muela exterior kw

3/4  1500r/min

Motor de Cabezal kW

0.75 1000r/min

arena

rueda

estante

Tamaño de la muela (Diámetro exterior * Ancho * Diámetro del agujero)

300*35*203

Ángulo de rotación

Dextrorso

°

10

Sinistrórsum

°

5

Velocidad del husillo de la muela r/min

1316

Itinerario rápido mm

≧30

Carrera Manual Horizontal mm

≈70

Volante una revolución recorrido de la mesa de trabajo mm

1

Profundidad de corte mm

0.002 (dirección radial)

Movimiento del soporte de la muela en el carro deslizante mm

150

otro

peso

Dimensiones de la máquina herramienta (largo x ancho x alto)

1800*1415*1420

Peso de la máquina kg

2100
