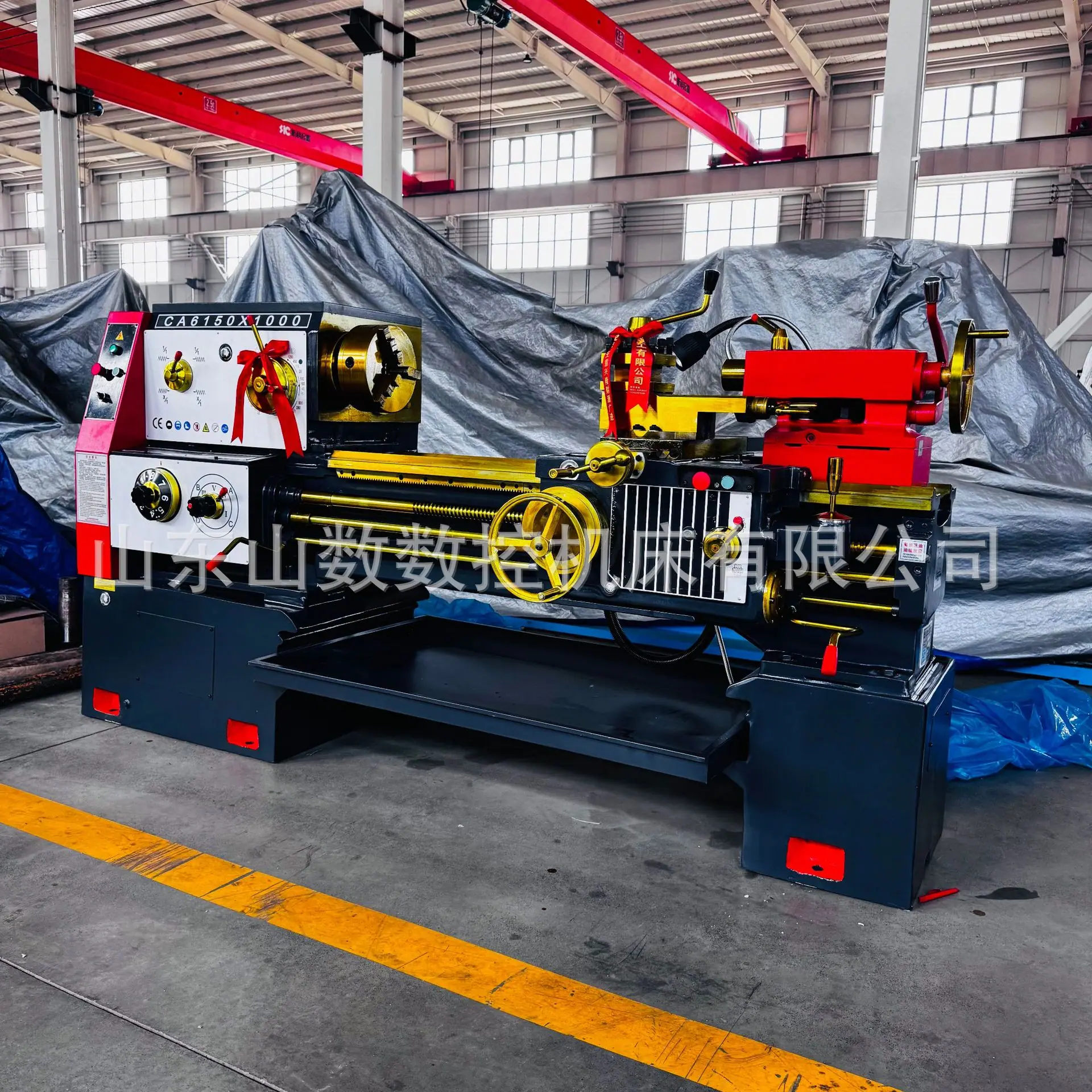

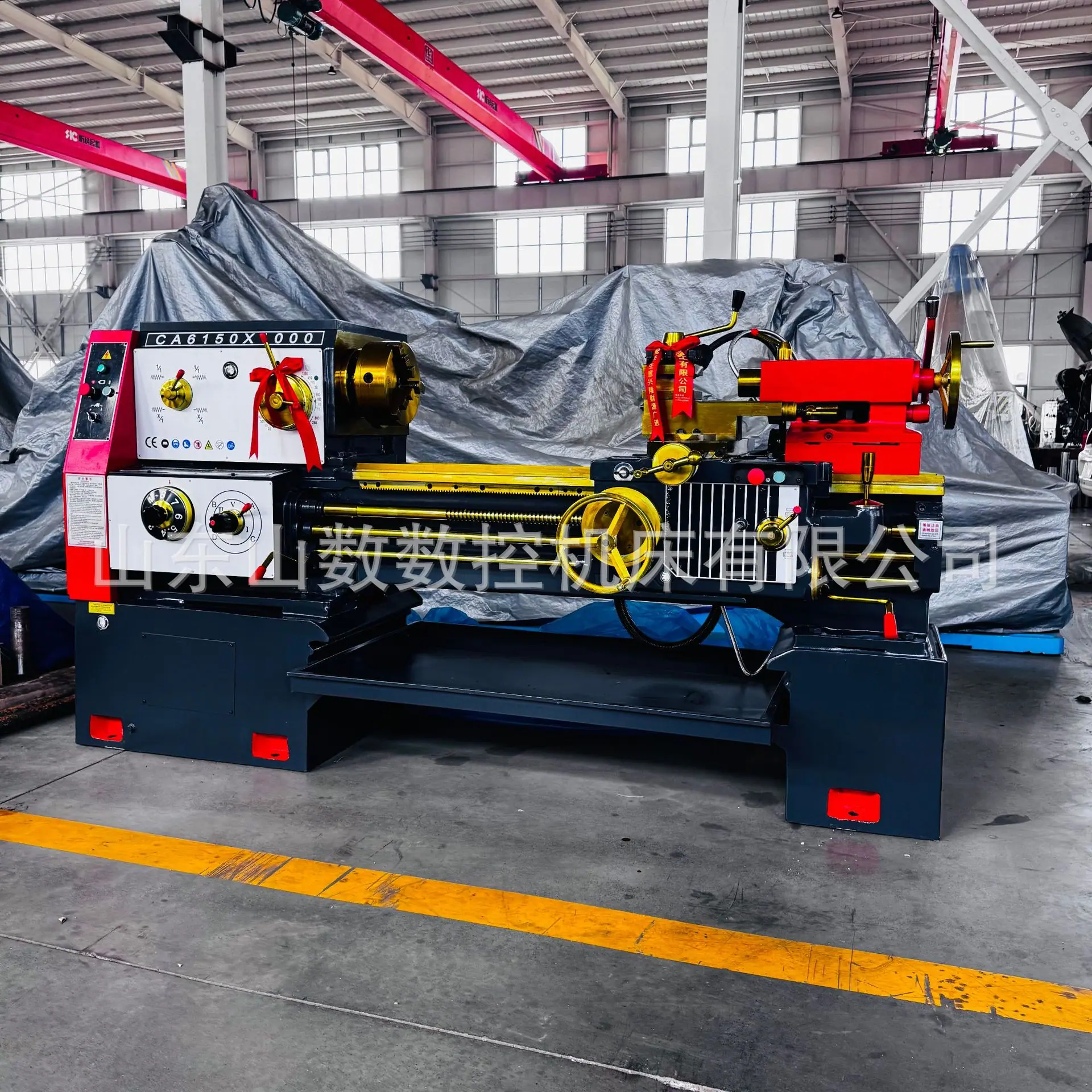

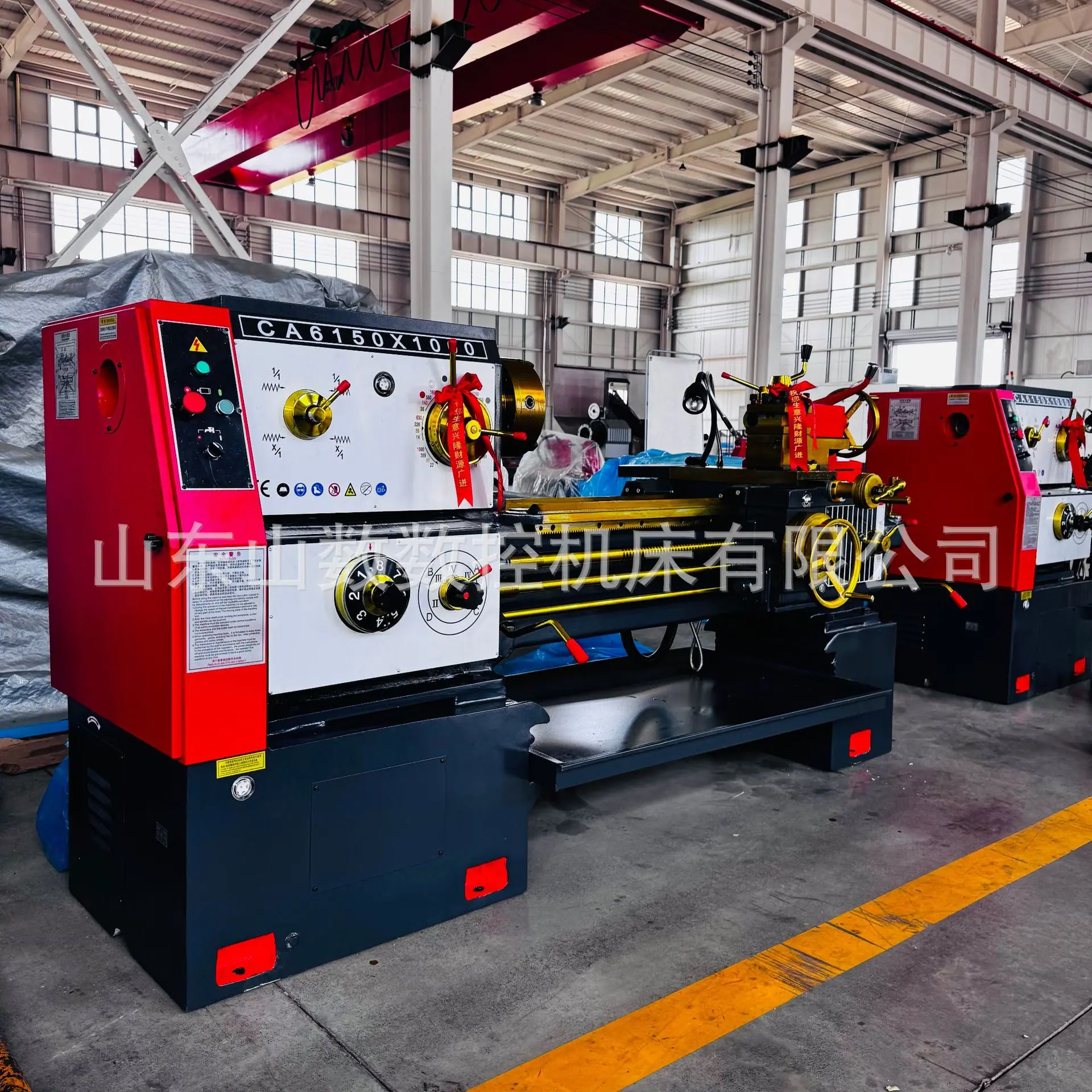

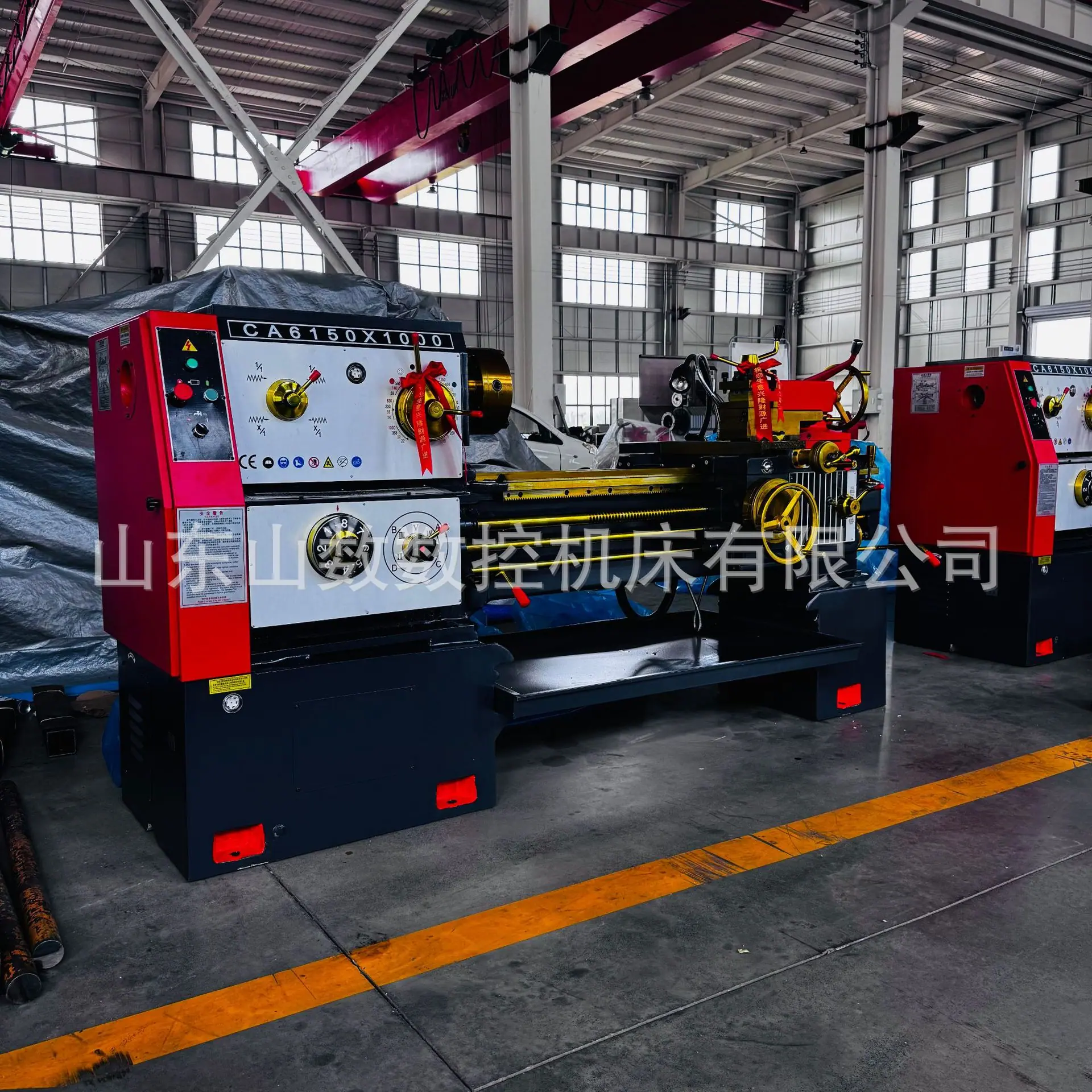

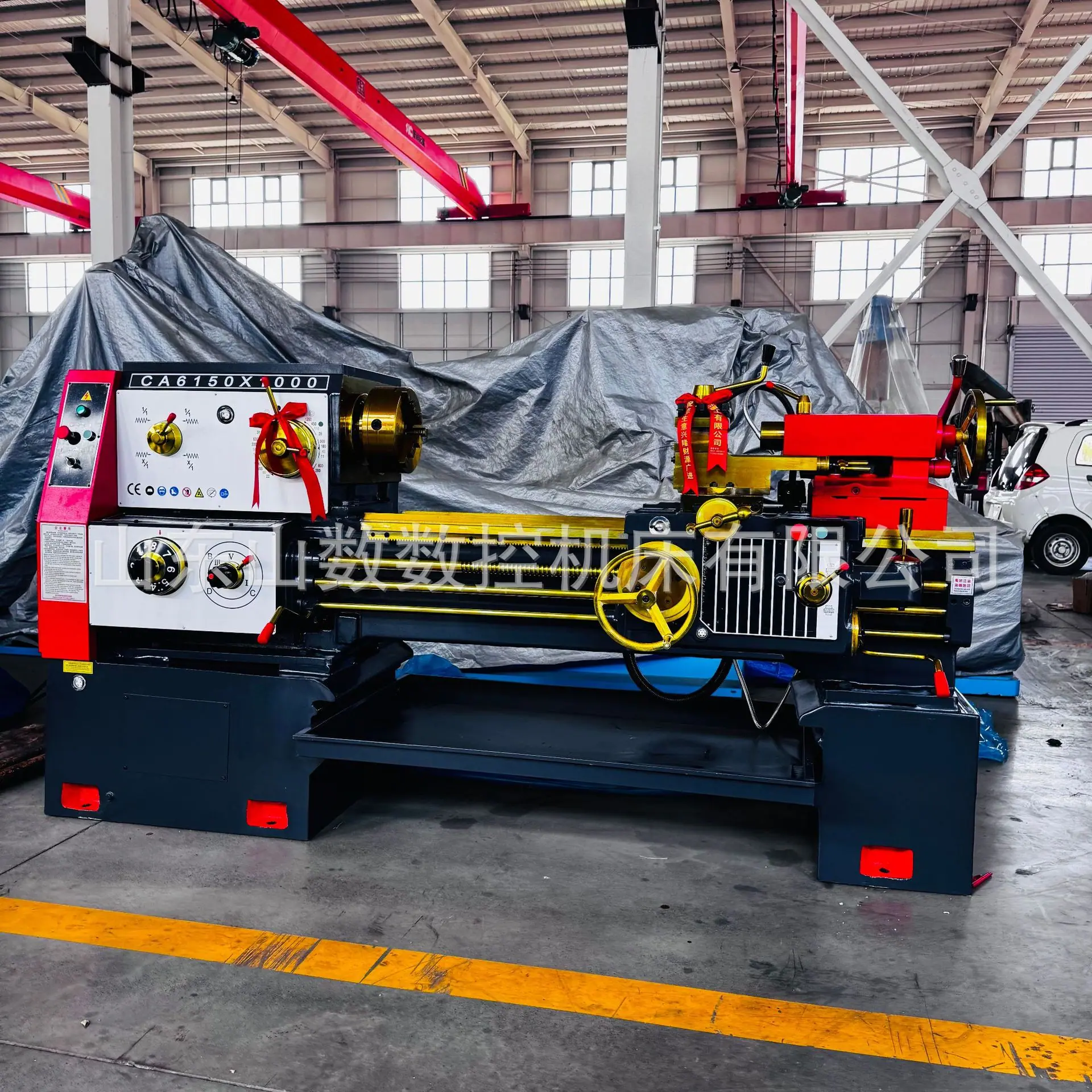

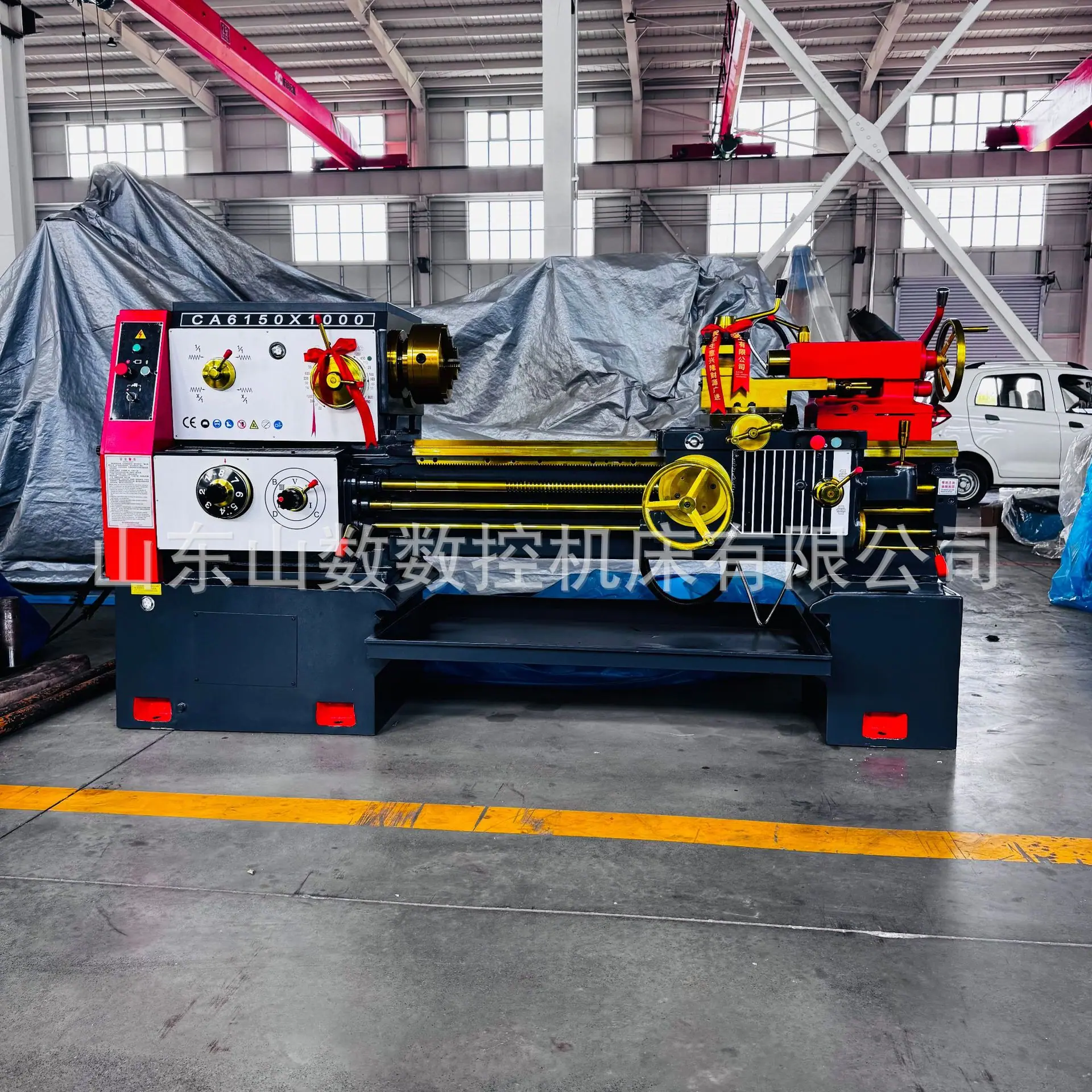

El fabricante suministra el torno ordinario modelo Shenyang CA6150, un torno estándar horizontal de gran paso de barra con un soporte de piso tipo bancada.

ModeloModelo

Presupuesto

CA6250

Max.Swing sobre la cama

500 mm

Máx. Oscilación sobre el carro

300 mm

Máx. Swing en el hueco

720 mm -

Longitud efectiva del espacio

210 mm -

Longitud máxima de la cama

750 mm/1000 mm/1500 mm/2000 mm/2200 mm/3000 mm/4000 mm

Ancho de la cama Ancho de la cama

400 mm

Sección de la herramienta de torneado

25×25 mm

Huso

Huso

Rango de velocidad del husillo Velocidades del husillo

10-1400 rpm/16-1400 rpm (24 pasos)

Agujero a través del husillo

52 mm

Cono del husillo

Mohs N.° 6 (MT6) (φ90 1:20) [φ113 1:20]

Alimentar

Alimentar

Número de feeds

64 tipos(tipos)(para cada uno)

Gama de roscas métricas (tipos)

(1-192 mm) 44 tipos

Gama de roscas en pulgadas (tipos)

(2-24tpi) 21 tipos

Rango de subprocesos del módulo (tipos)

0,25-48 (Módulo 39 tipos)

Gama de roscas de paso (tipos)

1-96DP (37 tipos) (37 tipos)

contrapunto

Taistock

Recorrido máximo del husillo del contrapunto

150 mm

Diámetro del husillo del contrapunto

75 mm

Conicidad del orificio central del husillo del contrapunto

Escala de Mohs N.° 5 (MT5)

Motor principal

7,5 kW (10 HP)

Tamaño del paquete

Dimensiones del embalaje (L*An*Al)

Dimensiones generales para 750 mm

2550*1140*1750

Dimensiones generales para 1000 mm

2700*1140*1750

Dimensiones generales para 1500 mm

3200*1140*1750

Dimensiones generales para 2000 mm

3700*1140*1750

Dimensiones generales para 2200 mm

4030*1140*1750

Dimensiones generales para 3000 mm

4850*1140*1750

Dimensiones generales para 4000 mm

5800*1140*1750

peso

Peso (kg)

Longitud

Peso bruto Peso neto

GW NO

Peso para 7500 mm

2170 2060

Peso para 1000 mm

2260 2140

Peso para 1500 mm

2420 2290

Peso para 2000 mm

2790 2640

Peso para 2200 mm

2940 2790

Peso para 3000 mm

3450 3300

Peso para 4000 mm

3750 3600
