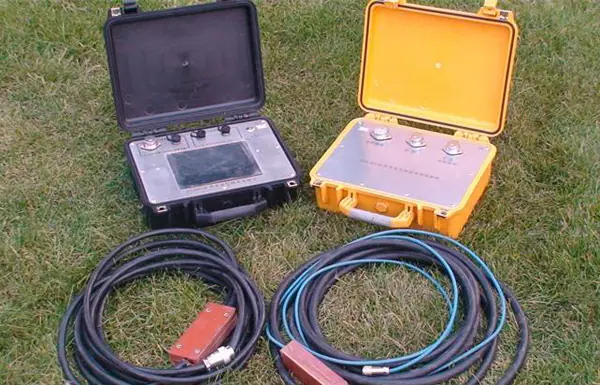

Instrumento electromagnético transitorio tipo seguridad intrínseca para minas suministro directo desde la fuente stock suficiente instrumento electromagnético transitorio tipo seguridad intrínseca

El método electromagnético transitorio de mina YCS150 es un método electromagnético de dominio temporal que toma las diferencias de conductividad y permeabilidad magnética de las rocas (minerales) en la corteza terrestre como la base material principal. Según el principio de inducción electromagnética, utiliza un bucle no conectado a tierra o una fuente de línea conectada a tierra para transmitir un campo magnético pulsado primario bajo tierra. Durante el intervalo del campo magnético pulsado primario, utiliza una bobina para observar el campo de corrientes parásitas secundarias y estudia los patrones de distribución espacial y temporal de este campo para encontrar recursos minerales subterráneos o resolver otros problemas geológicos.

Detectar acuíferos, contenido de agua de fallas, estructuras estratigráficas y dolinas en el suelo;
Detección subterránea de propiedades y estructuras acuíferas dentro y fuera del área minera y frente a la cabecera del túnel;
Detectar la profundidad y ocurrencia de buenos cuerpos minerales conductores y las estructuras que contienen mineral;
Detectar hornos antiguos y su contenido de humedad;
Ingeniería y exploración ambiental.

El transmisor, el receptor y la fuente de alimentación están integrados;
◆Alta eficiencia de trabajo, puede completar cientos de puntos de medición de profundidad por día;
◆Mina detección avanzada a unos 150 metros adelante;
◆El tiempo de apagado corto reduce en gran medida el área ciega de medición;
◆Exportación inalámbrica de datos de medición
◆Alta relación señal-ruido;
◆Fuerte capacidad de penetración de baja resistencia;
◆Muestreo rápido con alta densidad, alta resolución y gran rango dinámico;
◆Indicaciones inteligentes, dibujo automático después de la medición;

CPU: ARM11 de bajo consumo
Sistema operativo: WINCE6.0
Pantalla: Pantalla LCD de 5 pulgadas, modo de visualización 800*400, operación de pantalla táctil
Fuente de alimentación: 7,2 V
Exportación de datos: transmisión inalámbrica
Fuente de alimentación del instrumento: Batería de alta energía incorporada, capacidad 12V/5ah
Adaptarse al entorno: a prueba de humedad, a prueba de polvo, a prueba de explosiones.
Temperatura de trabajo: -10～50℃
Especificaciones técnicas del receptor
Convertidor A/D de alta velocidad: 24BIT;
Rango dinámico: 175dB;
Resolución del sistema: 29 bits
Resolución de señal: 24 bits
Frecuencia de muestreo: 1,5 μs
Número de pilas: 64-10240
Pequeña resolución: 10 nV
Método de sincronización: sincronización interna del instrumento
Temperatura de trabajo: -20℃～60℃
Especificaciones técnicas del transmisor
Tiempo de apagado: carga de resistencia pura de 0,5 μs, el valor real depende del tamaño de la bobina de transmisión, el número de vueltas y la corriente de transmisión;
Potencia de salida (W): 18;
Voltaje de salida de transmisión: 7,2 V;
Tamaño de la bobina de transmisión: bobina 2×2;
Frecuencia de transmisión: 6,25 HZ, 25 HZ, 62,5 HZ;
