Bomba de Inyección por Extrusión Tipo HJB-2 Soporte de Excavación Stock Listo Bomba de Inyección por Extrusión de Presión Ajustable

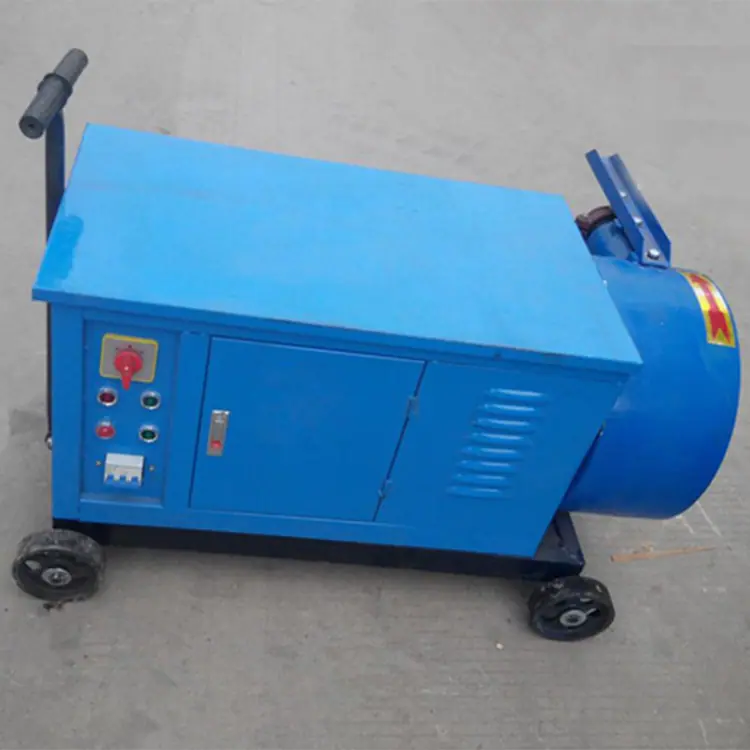

La bomba de inyección de lechada por extrusión HJB-2 se compone principalmente de un motor de velocidad variable conectado directamente a la bomba de extrusión mediante un reductor de rueda dentada cicloidal y montado sobre un bastidor. La parte superior de la carcasa está fijada a una caja de control eléctrica con un tambor vibratorio de almacenamiento de lodo, montado lateralmente y conectado al extremo de succión de la tubería de extrusión mediante una tubería de succión de lodo.

(1) La bomba de lechada de compresión HJB-2 tiene una estructura compacta, es fácil de usar, segura y fácil de reparar;

(2) Alta presión, alta eficacia y amplia aplicación;

(3) No solo puede verter mortero de ceniza y lechada de cemento, sino que también puede realizar operaciones de pulverización cuando está equipado con un compresor de aire y una pistola pulverizadora;

(4) Es un equipo ideal para pulverizar y reparar altos hornos en minas, ferrocarriles, carreteras, túneles, proyectos hidroeléctricos, taludes rocosos, proyectos subterráneos, industria química y pulverización de muros de edificios.

(1) Dado que el tubo de extrusión tiene forma de U, el extremo inferior del tubo está conectado a la tubería de succión de lodo y conectado a la tubería de suministro a través del conjunto de manómetro;

(2) Cuando el marco de la rueda de extrusión gira, el rodillo de extrusión gira a lo largo del tubo de extrusión y presiona el tubo de extrusión para rodar automáticamente, de modo que la lechada en el tubo de extrusión se comprime y se descarga a lo largo del tubo de transporte;

(3) Al pasar la rueda de extrusión, se genera vacío en el tubo de extrusión, y la pulpa del barril de almacenamiento se somete a presión negativa y es succionada hacia el tubo de extrusión a través del tubo de succión. De esta manera, la compresión de la frontera permite la succión y descarga de la pulpa.

Capacidad de descarga de lodos: 2m³/h

Presión nominal de descarga de lodo: 0,3-0,8 MPa

Relación de mezcla: cemento/arena=1:0,5

Altura de transporte vertical: 50m

Altura de transporte horizontal: 100m

Modelo de tubo extruido: 1050×70×38 mm

Diámetro interior del tubo de alimentación: φ38/32 mm

Modelo de motor: Y100-4/6 polos 2,2KW/2,8KW

Volumen de escape del compresor de aire de pulverización: >0,4 m³/min

Presión de trabajo: 0,3-0,6 MPa

Tamaño de la máquina: 1050×700×650 mm

Peso de la máquina: 260 kg
