Introducción Básica del Producto

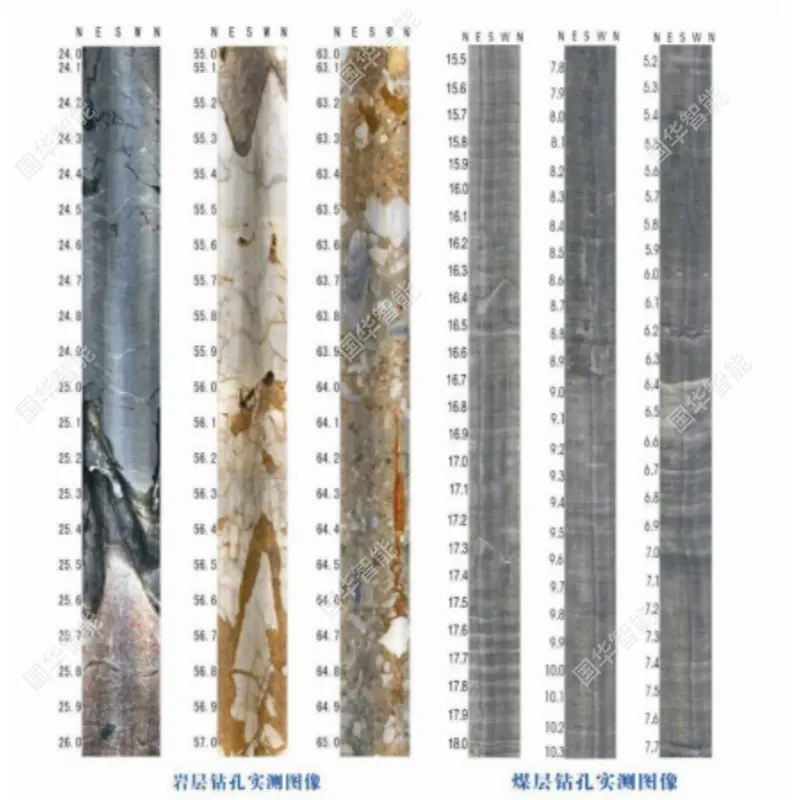

El Imager de Sondeo para Minas es un equipo de detección visual especializado desarrollado para los escenarios de detección de sondeos subterráneos en minas. Utiliza una sonda de cámara de alta definición para capturar imágenes en tiempo real de la pared interior del sondeo y completa el almacenamiento y procesamiento de datos a través de un host de soporte, generando finalmente una imagen desplegada completa de la pared del sondeo. Todo el equipo adopta un diseño estructural intrínsecamente seguro a prueba de explosiones para minas, cumpliendo con las regulaciones de seguridad subterránea. Los componentes principales incluyen un host a prueba de explosiones, una sonda de detección, un dispositivo de conteo de profundidad y software de análisis de soporte. Puede penetrar sondeos de diferentes diámetros, presentando visualmente características geológicas como fisuras, zonas fracturadas y estratificación litológica en la pared del sondeo. Se utiliza ampliamente en escenarios de operación minera como la inspección de calidad de sondeos de drenaje de gas, el análisis de sondeos de exploración geológica y la investigación de integridad de sondeos de anclaje de techo.
Ventajas Prácticas Clave
El generador de imágenes de perforación minera ha sido adaptado y optimizado multidimensionalmente para condiciones de trabajo complejas en el fondo del pozo, formando múltiples características que se ajustan estrechamente al uso real en la minería:
Diseñado con una estructura intrínsecamente segura a prueba de explosiones, no presenta riesgo de explosión y puede ingresar directamente a áreas con alto contenido de gas en minas de carbón para su operación, cumpliendo con las regulaciones de seguridad minera.
La carcasa de la sonda está hecha de material de alta resistencia y resistente al desgaste, que puede resistir rayones de las paredes rocosas del pozo. Esto garantiza una lente limpia en entornos de perforación con mucho polvo y una pequeña cantidad de agua.
El dispositivo de conteo de profundidad utiliza una estructura de codificación mecánica, no se ve afectado por la interferencia electromagnética del pozo, puede registrar de manera estable la profundidad de descenso de la sonda y garantiza una correspondencia uno a uno entre la imagen y los datos de profundidad.

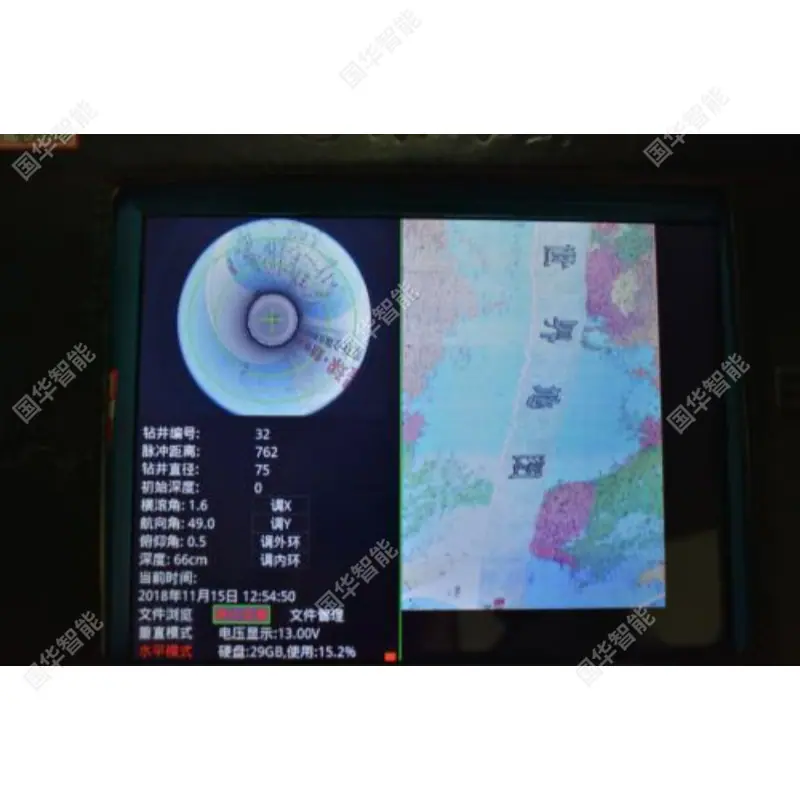

El host está equipado con una pantalla a prueba de explosiones de alto brillo, que permite una visualización clara de las imágenes transmitidas en tiempo real de la pared del pozo incluso en el entorno de poca luz del pozo, eliminando la necesidad de equipo de iluminación adicional.
El equipo general adopta un diseño de ensamblaje modular. La sonda, el host y la barra de empuje se pueden desmontar rápidamente para su almacenamiento, lo que lo hace conveniente para el transporte y el despliegue en túneles subterráneos estrechos.
La lógica operativa del software de análisis de soporte está adaptada a los hábitos de uso del personal de mina, permitiendo la anotación directa de imágenes y la organización preliminar de datos bajo tierra, reduciendo así la carga de trabajo del procesamiento posterior en interiores.
Categorías Principales de Productos
Las herramientas de imagenología para perforación minera se pueden clasificar en múltiples dimensiones, y los diferentes tipos se adaptan con precisión a escenarios de operación subterránea diferenciados:
Clasificado por función de sonda
Cámara de Imagen de Perforación Minera Básica de Enfoque Fijo: Equipada con una cámara de alta definición de enfoque fijo, solo admite la adquisición de imágenes de la pared del pozo, tiene una estructura simple y un costo controlable, adecuada para escenarios de aceptación de calidad de perforación convencionales.
Sistema de Imagen Panorámica 360° para Perforaciones Mineras: Equipado con una sonda de cámara panorámica, puede capturar imágenes completas de toda la pared del pozo a la vez. Puede generar un mapa de desarrollo de la pared del pozo sin rotar la sonda y es adecuado para escenarios de exploración geológica de alta precisión.
Imager de Perforación de Minas Tipo Doble Lente: Equipado simultáneamente con dos juegos de cámaras, uno para vista frontal y otro para vista lateral, puede capturar sincrónicamente imágenes del frente de perforación e imágenes circunferenciales de la pared del pozo, adecuado para escenarios de detección de obstrucciones dentro del pozo y el estado del fondo del pozo.
Clasificado por función de soporte
Modelo Básico Estándar de Cámara para Perforación de Minas: Solo tiene funciones de adquisición de imágenes y visualización en tiempo real, adecuado para los requisitos básicos de las operaciones de detección de integridad de pozos.
Modelo de Análisis Inteligente para Imager de Sondeo Minero: El software de análisis dedicado incorporado puede ayudar a identificar fracturas en la pared del sondeo, medir el ancho y el ángulo de buzamiento de las fracturas, generar automáticamente informes de inspección estandarizados y es adecuado para las necesidades de inspección diaria de las minas inteligentes.
Clasificado por diámetro de perforación aplicable
Imager de Perforación Minera de Diámetro Pequeño: Diámetro de la sonda inferior a 30 mm, adecuado para escenarios de perforaciones estrechas como agujeros para pernos de anclaje y agujeros de drenaje de gas de pequeño diámetro.
Imager de Perforación de Mina de Calibre Estándar: El diámetro de la sonda es adecuado para pozos de perforación en el rango de 40 mm a 70 mm. Es la categoría de producto principal con una alta proporción de aplicaciones en escenarios mineros y es adecuado para la mayoría de los pozos de perforación convencionales de exploración e inspección.
Imager de Perforación Minera de Gran Diámetro: El diámetro de la sonda es adecuado para pozos de exploración de gran diámetro de 70 mm o más, permitiendo la penetración en pozos profundos y operaciones de inspección a larga distancia.
Puntos clave de venta del producto
Los diferentes subtipos de cámaras para pozos de sondeo minero tienen diferentes características de adaptación adaptadas a diferentes escenarios mineros, cada uno con su propio énfasis:
Imager Básico de Enfoque Fijo para Perforación de Minas: Estructura simple, bajo umbral de operación, adecuado para la inspección de calidad rutinaria de pozos de drenaje de gas convencionales y pozos de anclaje, costos de operación y mantenimiento del equipo controlables.
Sistema de Imagen Panorámica 360° para Pozos Mineros: Equipado con una sonda de cámara panorámica, puede generar una vista desplegada completa de la pared del pozo sin girar la sonda, adecuado para las necesidades de adquisición de imágenes de la pared de circunferencia completa de pozos de exploración geológica de alta precisión.
Dispositivo de Imagen para Perforación de Minas de Pequeño Diámetro: El diámetro de la sonda es inferior a 30 mm, lo que le permite entrar suavemente en los agujeros de pernos de anclaje y los agujeros de drenaje de gas de pequeño diámetro para inspeccionar el estado de la pared interior de los barrenos estrechos.
Modelo de Análisis Inteligente para Imager de Perforación Minera: El software de análisis dedicado incorporado puede ayudar a identificar fracturas en la pared del pozo, calcular parámetros relevantes y generar automáticamente informes de inspección estandarizados, adecuado para operaciones de inspección por lotes en minas inteligentes.
Cámara de Inspección de Perforación Minera de Doble Lente: Equipada con cámaras de vista frontal y lateral, puede ver simultáneamente el bloqueo en el frente de perforación y la condición de la pared del pozo. Es adecuada para escenarios de inspección especializados para identificar bloqueos dentro del pozo y sedimentos en el fondo del agujero.
Imager de Perforación de Minas Modelo Profundo y de Gran Diámetro: Adecuado para pozos de perforación con un diámetro de 70 mm o más, puede completar de manera estable la detección de perforación a larga distancia a cientos de metros de profundidad, adecuado para operaciones de imagen de pozo completo en pozos de perforación de exploración geológica profunda.
