Hebilla de Anillo de Escalón de Acero Inoxidable 38/50 mm Anillo de Escalón Metálico de Brida Única para Columna de Destilación Torre de Desulfuración
Variaciones
Introducción a los anillos de paso metálicos:

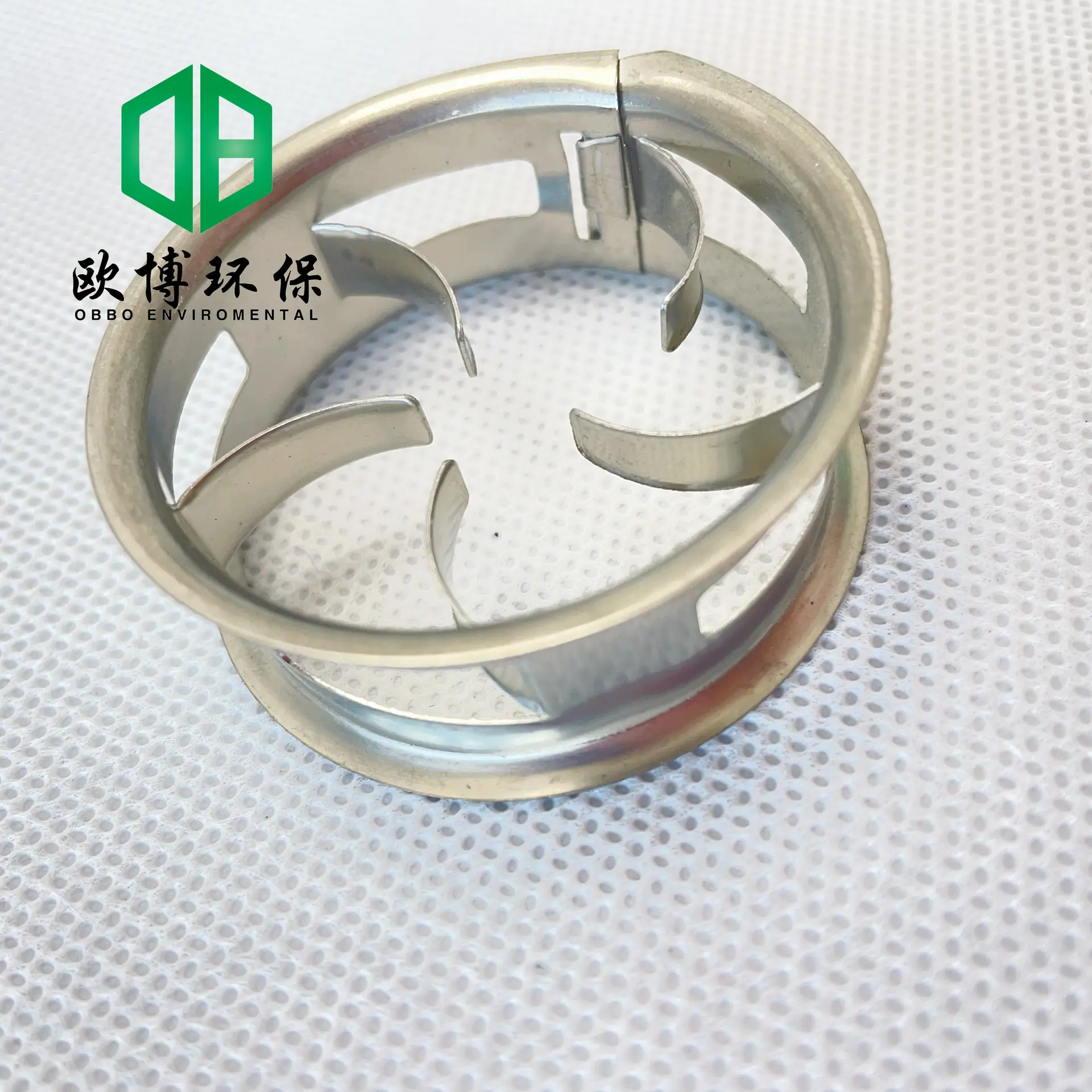

La altura del anillo metálico escalonado es aproximadamente la mitad de su diámetro, con una brida cónica en un lado. Se abren ventanas en la pared del anillo y se extienden palas curvas hacia el centro. Debido a la altura reducida y a la estructura especial de la brida cónica, no solo se mejora la distribución gas-líquido dentro de la capa de relleno, sino que también aumenta el número de puntos de contacto gas-líquido. Esto facilita la agregación y dispersión del líquido, así como la renovación continua de la superficie de la membrana, mejorando así la transferencia de masa y aumentando significativamente la eficiencia de separación.
Generalmente, los empaques de anillo escalonado pueden lograr un 10-20% más de caudal y una caída de presión un 30-40% menor en comparación con los empaques de anillo Pall, con una eficiencia de separación que varía según el proceso específico. Los anillos escalonados metálicos se utilizan principalmente en operaciones de absorción, vaporización y destilación.
El empaque aleatorio de tercera generación, comercialmente exitoso, ha reemplazado al ampliamente utilizado anillo Pall.
Una relación de aspecto baja (relación altura:diámetro del elemento de 1:3) es ventajosa para la orientación del empaque, lo que resulta en alta capacidad, baja reducción de presión y baja resistencia a la contaminación del suelo.
La disposición de las etiquetas proporciona más puntos de goteo por elemento, lo que resulta en una mejor distribución del líquido y una mayor eficiencia.
Datos característicos del empaque de anillo metálico de doble pliegue:
|
Especificación |
Dimensiones mm |
Densidad aparente kg/m3 |
Volumen |
Superficie específica m2/m3 |
Tasa de vacío% |
Factor de relleno seco m-1 |
|
0P |
Φ17×Φ15×H6×0.3 |
472 |
530,000 |
427 |
94 |
55 |
|
1P |
Φ25×Φ22×H8×0.3 |
270 |
150.000 |
230 |
96 |
40 |
|
1,5P |
Φ34×Φ29×H11×0.3 |
201 |
60,910 |
198 |
97 |
29 |
|
2P |
Φ43×Φ38×H14×0.4 |
230 |
33,170 |
164 |
97 |
22 |
|
2.5P |
Φ51×Φ44×H17×0.4 |
186 |
17,900 |
127 |
97 |
17 |
|
3P |
Φ66×Φ57×H21×0.4 |
139 |
8,800 |
105 |
98 |
14 |
|
4P |
Φ86×Φ76×H29×0.4 |
143 |
5.000 |
90 |
98 |
10 |
|
5P |
Φ131×Φ118×H41×0.6 |
136 |
1,480 |
65 |
98 |
7 |
(Estándar de la industria) Datos característicos del empaque de anillo escalonado metálico:
|
Diámetro nominal |
Diámetro × Altura × Espesor de Pared (mm) |
Número de unidades apiladas 1/m³ |
Densidad aparente |
Área de superficie específica |
Tasa de vacío% |
Factor de empaque seco 1/m |
|
DN76 |
76×38×1.2 |
3540 |
385 |
72 |
0.961 |
81 |
|
DN50 |
50×25×0.8 |
12340 |
385 |
109 |
0.961 |
123 |
|
DN38 |
38×19×0.6 |
30040 |
433 |
153 |
0.959 |
173 |
|
DN25 |
25×12.5×0.5 |
98120 |
459 |
221 |
0.951 |
257 |
Nota: Densidad: A menos que se especifique lo contrario, aplicable a acero al carbono y acero inoxidable;
Otros materiales: Acero al carbono Acero inoxidable (304 304L 410 316 316L)
