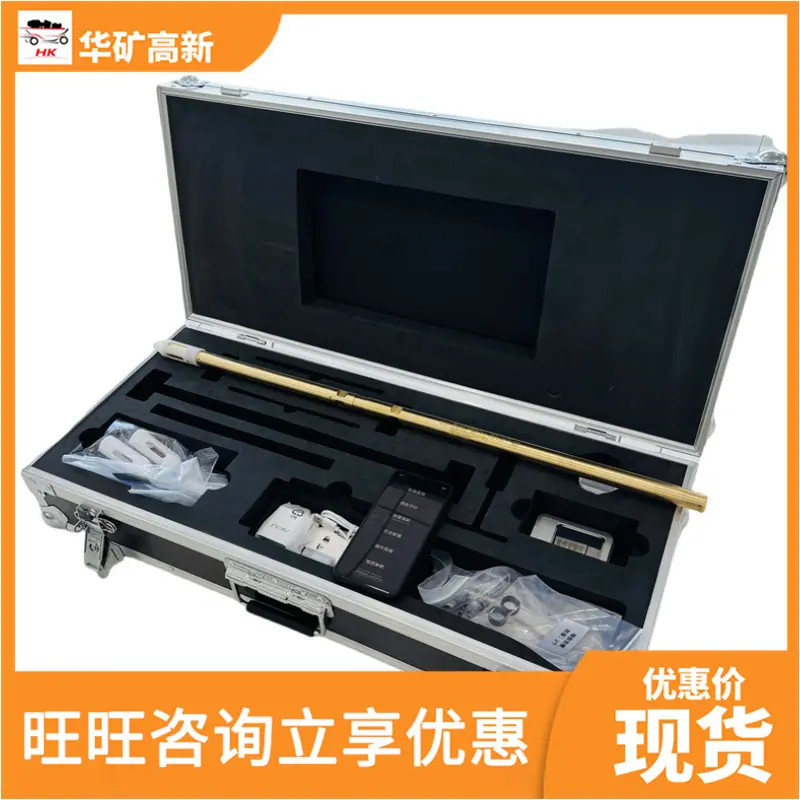

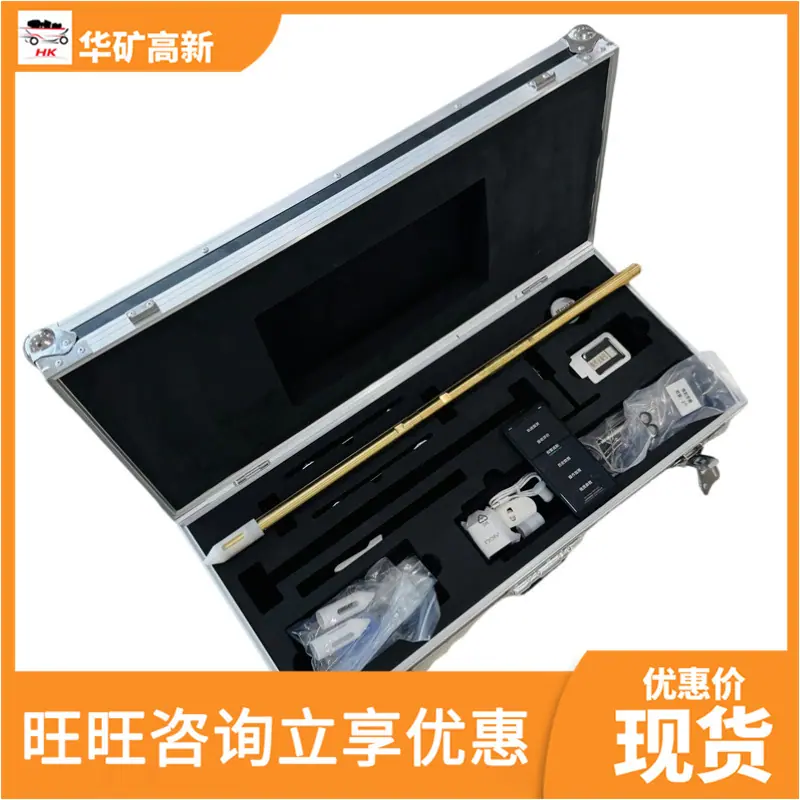

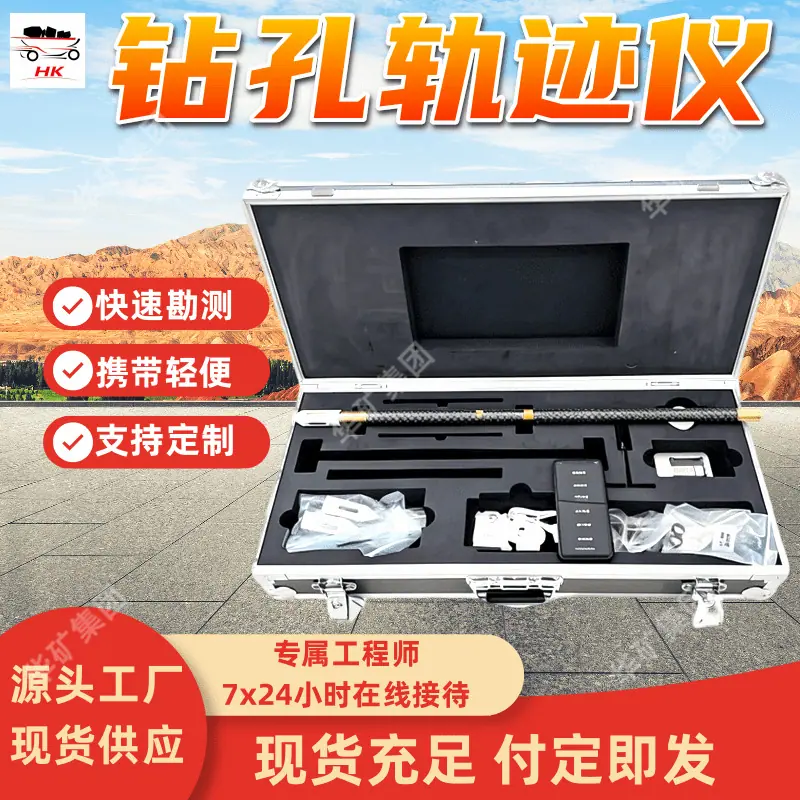

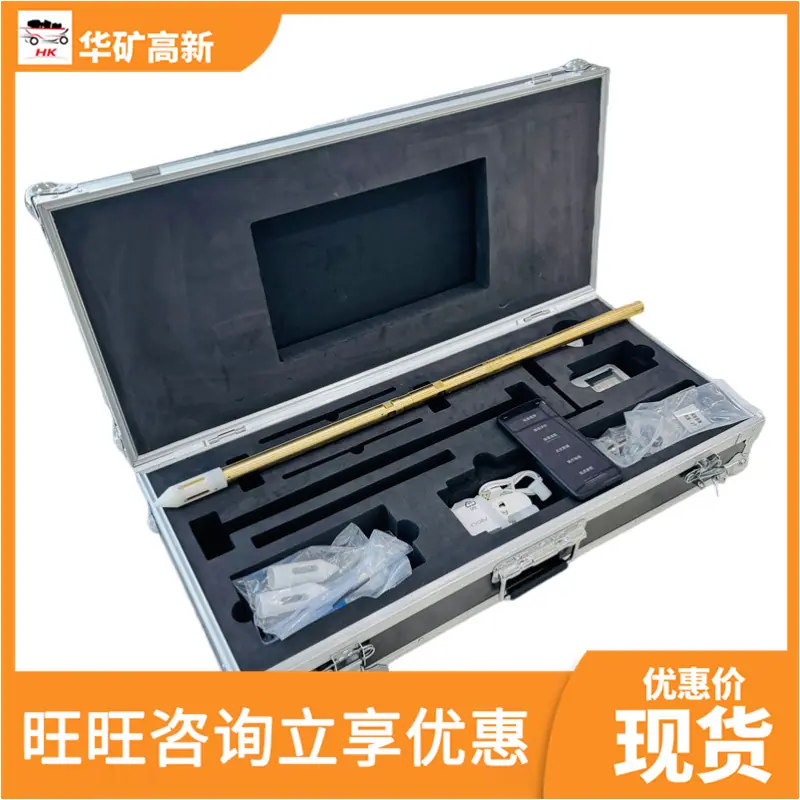

Sonda de Instrumento Topográfico de Rastreo de Perforación Minera Yzg3.7D-T para Topografía Rápida, Sonda de Instrumento Topográfico de Rastreo de Perforación Portátil y Ligera

El Instrumento de Trayectoria de Perforación de Minas es un dispositivo de medición especializado adaptado para entornos de minería de carbón subterránea. Puede recopilar continuamente parámetros geométricos de cada punto de medición durante los procesos de perforación y extracción. También se puede emparejar con un teléfono móvil intrínsecamente seguro de mina para registrar la hora de la medición, la profundidad y la información geológica. A través de un software acompañante, puede trazar las trayectorias de los grupos de perforación y evaluar la efectividad de la construcción. Adicionalmente, puede conectarse al sistema de análisis de video inteligente para sitios de exploración de agua y perforación de gas, ayudando en la gestión inteligente de las operaciones de minería de carbón relacionadas. Puede proporcionar soporte de datos para el diseño, la medición y la evaluación del análisis de la trayectoria de los grupos de perforación, ayudar en la optimización coordinada de la gestión de perforación subterránea e integrarse en el sistema de gestión inteligente de minas.

1. Tipo de Medición Básico: Solo equipado con medición de trayectoria de perforación, almacenamiento de datos y funciones básicas de graficación, satisfaciendo las necesidades de evaluación del efecto de la construcción de perforación convencional.
2. Tipo de Medición por Imagen: Integra funciones de adquisición de imágenes del pozo, almacenamiento, grabación de video y instantáneas de partes clave. Puede obtener imágenes de toda la pared del pozo y también observar información sobre cuerpos minerales como fisuras de falla, ubicaciones de puntos de descarga de acuíferos y el rumbo y espesor de las capas de carbón.
3. Tipo de Navegación Inteligente: Equipado con funciones de control de navegación, bajo umbral operativo, las tareas de medición se pueden completar sin profesionales y las mediciones se pueden completar rápidamente durante los intervalos de trabajo, sin retrasar el progreso normal de la construcción.

1. ‌Tipo Adaptable de Diámetro Pequeño‌: El diámetro del tubo de la sonda es mayormente de 22 mm y se puede adaptar a brocas de Φ42 y superiores, satisfaciendo las necesidades de medición de trayectoria para perforaciones de pequeño diámetro.
2. Tipo Adaptativo de Gran Diámetro: Adecuado para perforar diámetros mayores, aplicable a la medición de trayectorias de perforaciones de gran diámetro como perforaciones de exploración geológica y perforaciones de consolidación por inyección.

Pertenece a equipos intrínsecamente seguros para la minería, posee rendimiento a prueba de explosiones y puede operar de forma segura en entornos subterráneos con riesgos de explosiones de gas y polvo de carbón; algunos productos tienen un índice de protección de hasta IP54 y pueden trabajar de forma estable bajo las duras condiciones de humedad y polvo subterráneo, con una temperatura máxima de operación de hasta 85℃.

• Alta precisión de medición, error de medición del ángulo de inclinación no mayor a ±0.2°, error de medición del ángulo de azimut no mayor a ±1.5°, puede reflejar con precisión la trayectoria real del pozo;
• Excelente eficiencia de medición, que requiere solo 1 segundo por punto de medición; algunos productos pueden funcionar continuamente durante 168 horas con una sola carga y pueden almacenar 21,000 puntos de datos de medición, satisfaciendo las necesidades de mediciones a largo plazo y multipunto;
• Soporta perforación y medición simultáneas, no necesita re-medición, puede eliminar automáticamente puntos de medición anormales y restaura verdaderamente la trayectoria del pozo.

• Operación sencilla, equipada con una interfaz de pantalla LCD, admite operación a prueba de errores y se puede usar sin habilidades profesionales;
• El equipo es ligero y puede ser bajado al pozo por una sola persona; la unidad principal de algunos productos pesa solo alrededor de 5 kg;
• El mantenimiento diario solo requiere comprobaciones periódicas del estado de funcionamiento del equipo y la limpieza del polvo superficial, lo que resulta en bajos costos de mantenimiento.

1. Soporte de datos de proceso completo, asistiendo en la construcción de minas inteligentes
   Puede lograr la gestión de datos de proceso completo para trayectorias de perforación desde la medición, el almacenamiento hasta el análisis y la evaluación, proporcionando soporte de datos para operaciones como la exploración de agua y el drenaje, la extracción de gas, etc. También se puede conectar a sistemas de análisis inteligentes relevantes para promover el desarrollo de las operaciones de minas de carbón hacia la inteligencia y el refinamiento.
2. Adaptación flexible, satisfaciendo diversas necesidades de escenario
   Ofrecemos productos con diferentes funciones y diferentes especificaciones de adaptación. Ya sea un agujero de drenaje de gas de pequeño diámetro o un agujero de exploración geológica de gran diámetro, puede encontrar un modelo adecuado para satisfacer las necesidades de medición de varios pozos en minas de carbón.
3. Altamente eficiente y preciso, reduciendo los riesgos operativos
   El modo de medición durante la perforación no retrasa el progreso de la construcción. Los datos de medición precisos pueden reducir eficazmente los peligros de seguridad, como fugas de gas y filtraciones de agua causadas por desviaciones en la trayectoria de perforación, al tiempo que también reducen los costos de paradas de producción y rectificaciones causadas por accidentes.
4. ‌Bajos costos de O&M, operación estable a largo plazo‌
   El equipo se caracteriza por su larga duración de batería y su gran capacidad de almacenamiento, lo que permite un funcionamiento a largo plazo con una sola carga. Su diseño estructural razonable da como resultado una baja tasa de fallos y un mantenimiento diario sencillo, lo que reduce el tiempo de inactividad del equipo para inspección y reparación, asegurando el progreso continuo de los trabajos de perforación y medición.
