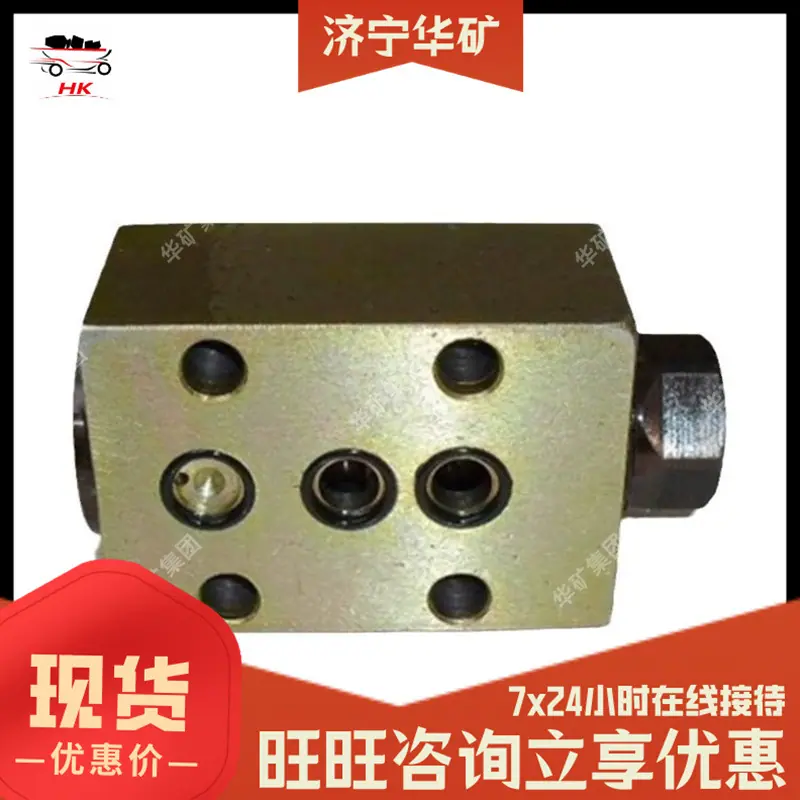

Válvula de Retención Alterna para Minas Fuerte Adaptabilidad Resistente a la Corrosión FDJ125/31.5 Válvula de Retención Alterna para Minas

Descripción del Producto

La válvula unidireccional alterna, también llamada válvula alterna, pertenece a las válvulas de control direccional hidráulicas para minería. Se utiliza ampliamente en los circuitos de los gatos de avance de soporte hidráulico de las minas de carbón para lograr la entrada unidireccional de líquido y el retorno direccional de líquido. Esto asegura que el retorno de líquido del soporte se descargue suavemente en la línea de retorno y evita el reflujo de alta presión desde la línea de retorno hacia el soporte, evitando el mal funcionamiento o la descarga automática del soporte causada por la presión anormal de la tubería. También puede lograr la función de diferencial flotante del gato. Los modelos comunes incluyen: FDJ80/31.5, FDJ125/31.5, FDJ200/31.5, etc.

Estructura y composición

Compuesto principalmente por un cuerpo de válvula, un núcleo de válvula, un asiento de válvula, un conector, un sello de junta tórica y un resorte de retorno; adopta una estructura de sellado de superficie cónica, donde el par de sellado es el núcleo de válvula-asiento de válvula. Las piezas son fáciles de desmontar y montar, lo que facilita la inspección in situ y la sustitución de accesorios.

principio de funcionamiento

Condición de entrada de líquido: El medio a alta presión empuja el núcleo de la válvula, el orificio de la válvula se abre, el medio fluye hacia adelante, suministrando líquido al gato;

Condición del aceite de retorno: El aceite de retorno del gato puede empujar la válvula y fluir hacia la tubería principal de retorno de aceite;

Bloqueo Inverso: Cuando ocurre alta presión en el colector de aceite de retorno, la presión de la tubería presiona el núcleo de la válvula contra el asiento de la válvula, cerrando el puerto de la válvula. Esto interrumpe el paso inverso, evitando la presión de reflujo desde el colector de aceite de retorno hacia el cilindro de aceite de este soporte, asegurando una operación estable del soporte.

Parámetros técnicos

Parámetros del proyecto

Presión nominal 31,5 MPa

Caudal nominal 80-200 L/min (disponibles múltiples especificaciones)

Método de conexión: Conexión por tubería

Medio Aplicable Emulsión de Mina de Carbón

Material del cuerpo de la válvula acero al carbono, piezas de sellado resistentes a la corrosión por líquidos emulsionados

Características

Sellado Confiable: Superficie cónica de sellado duro, alta capacidad de soportar presión, buen efecto de sellado inverso, resistente a los golpes, no propenso a fugas internas;

Estructura compacta: Tamaño pequeño, peso ligero, adecuado para el estrecho espacio de instalación de los soportes hidráulicos;

Acción sensible: El núcleo de la válvula responde rápidamente, sin atascarse, asegurando un levantamiento, deslizamiento y acciones diferenciales suaves del gato;

Mantenimiento Fácil: El núcleo de la válvula y los sellos se pueden reemplazar individualmente, reduciendo los costos de mantenimiento;

Antipolución: Adecuado para las duras condiciones de trabajo de los emulsionadores de minas de carbón, posee cierta resistencia a las impurezas.

La función principal

Aislar la contrapresión de la línea de retorno, prevenir la presión de reflujo en la tubería de retorno principal y evitar la descarga automática del soporte;

Controlar la entrada de aceite unidireccional y el retorno de aceite direccional del gato de empuje para lograr las acciones flotante y diferencial del gato de empuje;

Proteja el cilindro hidráulico, elimine el riesgo de mal funcionamiento causado por fluctuaciones de presión en la tubería y mejore la seguridad de las operaciones del soporte.

Escenarios de aplicación

Se utiliza principalmente en el circuito de avance de soportes hidráulicos de minería totalmente mecanizados, instalado en la tubería de retorno de aceite del gato de avance, es un componente importante de válvula de protección de los soportes hidráulicos; también puede usarse en otros sistemas hidráulicos de emulsión, para condiciones de trabajo que requieran flujo unidireccional y prevención del reflujo del medio.
