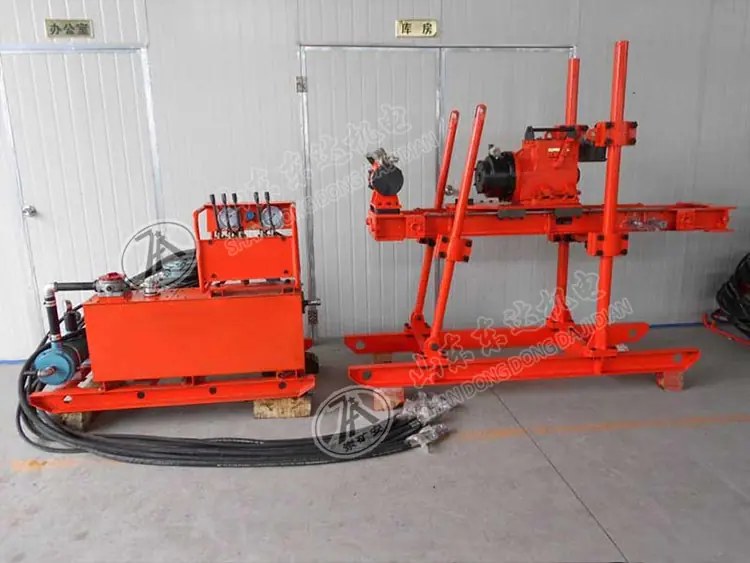

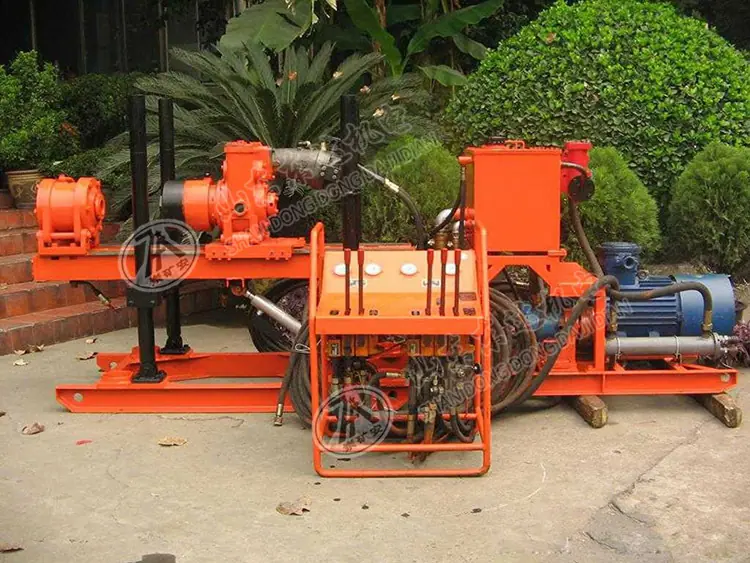

Equipo de Perforación de Túneles KD-150 Equipo de Perforación Hidráulico para Exploración Minera Equipo de Perforación de Túneles Fácil de Mover

KD-150La perforadora de túneles es una perforadora de túneles con avance hidráulico. Esta perforadora es adecuada para la exploración de minas metálicas, minas no metálicas, minas de carbón y para la perforación de agujeros de inyección, drenaje y observación en el corredor de la central hidroeléctrica. Tiene las características de peso ligero, fuerte descomponibilidad, fácil reubicación e instalación.

1, el mecanismo de alimentación automática hidráulica de la perforadora de túneles KD-150 mejora la eficiencia de perforación y reduce la intensidad del trabajo de los trabajadores.

2, tamaño pequeño y peso ligero.

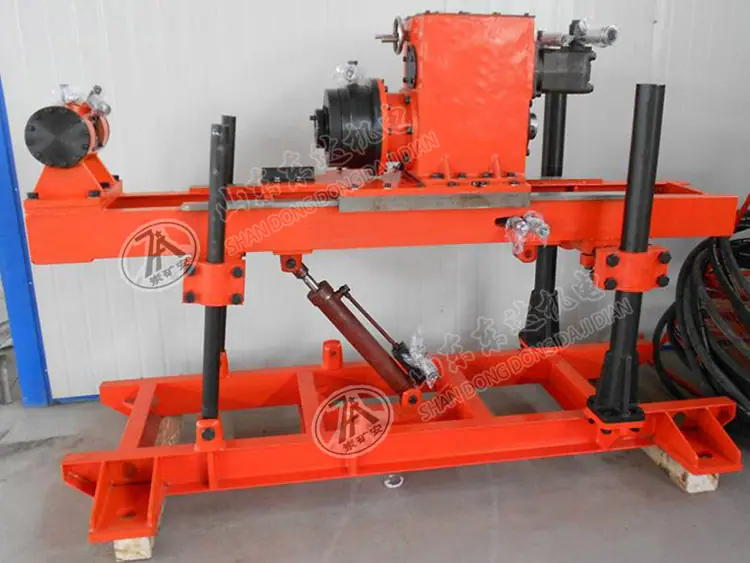

3Adopta soporte de doble columna, ocupa un área pequeña durante la construcción y tiene una estructura compacta.

4La plataforma de perforación y la bomba de agua se accionan por separado para facilitar el diseño del sitio de construcción.

5, peso ligero, fuerte descomponibilidad, fácil de mover e instalar.

Plataforma de perforación:

Profundidad de perforación: 150 m Diámetro de apertura: 91 mm Diámetro final del agujero: 59 mm

Diámetro de la varilla de perforación: 42 mm Ángulo de perforación: 0°-360°

Dimensiones de la plataforma de perforación (largo × ancho × alto): 1405 × 800 × 2105 (mm)

Dimensiones de la bomba (largo × ancho × alto): 1100 × 480 × 850 (mm)

Rotador:

Diámetro interior del eje vertical: 52 mm Velocidad del eje vertical (tres marchas): 140, 295, 470, 790, 1010 r/min

Recorrido del eje vertical (KD100-4): 450 mm Velocidad máxima de movimiento ascendente sin carga del eje vertical: 0,05 m/s

Velocidad máxima de movimiento hacia abajo del eje vertical sin carga: 0.067 m/s

Presión máxima de alimentación del eje vertical: 15 KN

Fuerza máxima de elevación del eje vertical: 25 KN

izar

Capacidad máxima de elevación (cuerda simple): 11 KN Velocidad periférica del tambor (segunda capa): 0,255, 0,51, 1,02 m/s

Diámetro del tambor: 145 mm Diámetro del cable de acero: 9,3 mm

Capacidad del cable de acero: 27 m

Motor principal

Modelo: Y160M-4 Potencia nominal: 11KW Velocidad nominal: 1460r/min

Bomba de agua

Desplazamiento máximo: 77 L/min Presión máxima de trabajo: 1 MPa Presión nominal de trabajo: 0,7 MPa

Bomba de aceite

Tipo: Bomba de engranajes Modelo: YBC-12/80 Presión nominal: 8 Mpa

Caudal: 8 ml/r Velocidad nominal: 1440 r/min
