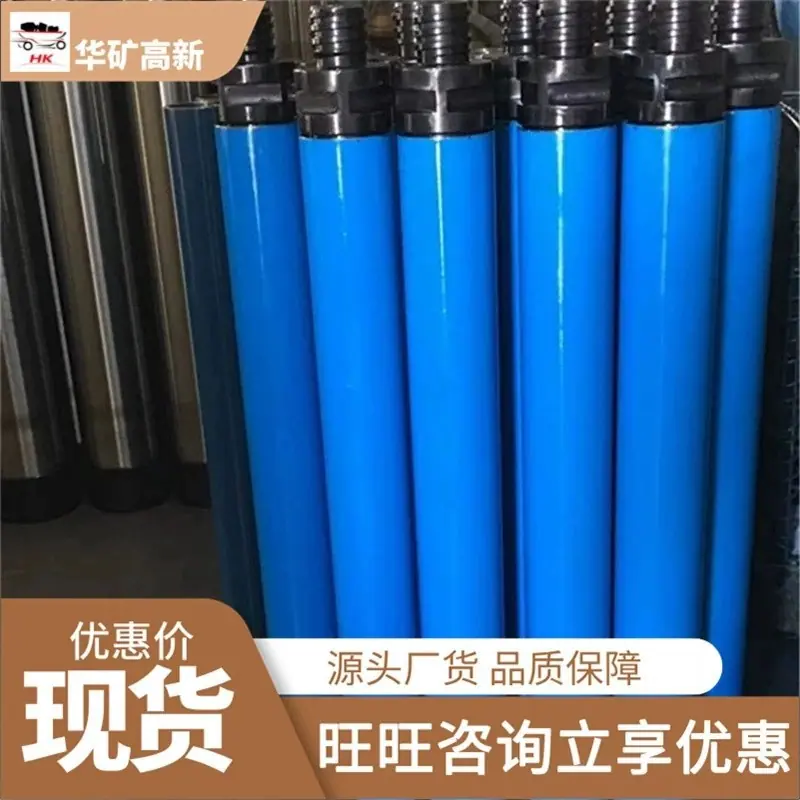

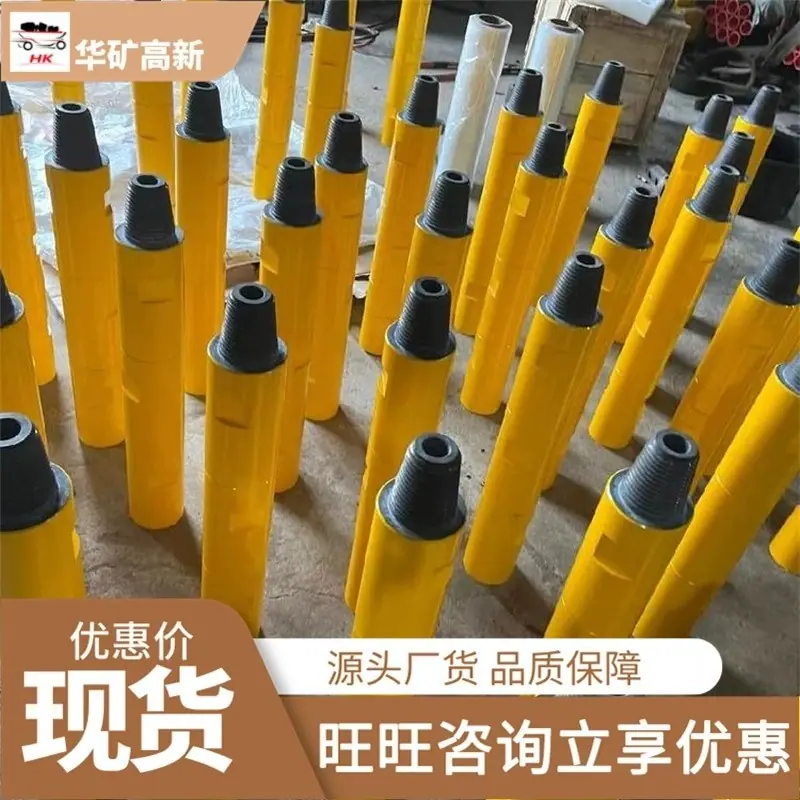

Martillo DTH de Alta y Baja Presión de Aire Sin Caída de Presión de Aire Levantamiento Suave de la Broca Martillo DTH de Alta y Baja Presión de Aire

El martillo de fondo es el componente de potencia central en las operaciones de perforación de roca. Generalmente se usa junto con una broca de fondo y depende del aire comprimido como fuente de energía para accionar un pistón interno en movimiento alternativo de alta frecuencia. Esto transmite directamente la energía de impacto a la broca de fondo en el extremo frontal, completando la operación de fragmentación de roca. Durante la operación, el martillo penetra en el agujero junto con la broca. En comparación con el equipo de perforación de roca tradicional, puede reducir eficazmente la pérdida de energía de impacto durante la transmisión a través de la barra de perforación.
Este tipo de equipo se utiliza ampliamente en escenarios como la voladura y perforación de minas, la perforación de pozos de agua, la construcción de barrenos para anclajes en ingeniería geotécnica y la extracción en canteras a cielo abierto. Puede adaptarse a operaciones de perforación en formaciones rocosas de diferente dureza y es actualmente un equipo de soporte clave para mejorar la eficiencia de la perforación en la construcción de perforación de rocas de pozos medianos y profundos. La máquina completa se compone principalmente de componentes centrales como el cilindro exterior, el mecanismo de distribución de aire, el pistón y los acoplamientos delantero y trasero. Se utilizan diferentes diseños estructurales para adaptarse a diferentes presiones de aire y condiciones de operación.

1. Martillo de Fondo de Baja Presión: Adecuado para condiciones de presión de aire convencionales de 0.5 MPa a 0.7 MPa, se puede acoplar directamente con compresores de aire ordinarios de baja presión. El consumo total de energía del equipo es menor. Se utiliza principalmente en minas pequeñas y escenarios de construcción de ingeniería dispersos donde se requiere una eficiencia de perforación moderada.
2. ‌Martillo de fondo de media presión‌: Se adapta al rango de presión de aire de 0.7MPa a 1.2MPa, con una salida de energía de impacto más estable y una velocidad de perforación significativamente mejorada en comparación con los modelos de baja presión. Actualmente es el tipo más común con una alta proporción de aplicación en minas de tamaño mediano y construcción de ingeniería.
3. Martillo de Fondo de Alta Presión: Adecuado para condiciones de operación con alta presión de aire de 1.2 MPa a 2.5 MPa, entrega alta energía de impacto único, capaz de manejar operaciones de perforación en estratos rocosos de alta dureza. Es ampliamente utilizado en grandes minas a cielo abierto y para perforación de pozos profundos en formaciones de roca dura.

1. ‌Martillo de fondo con válvula‌: Equipado internamente con un conjunto de válvula de distribución de aire independiente, que controla la distribución del flujo de aire mediante el movimiento de la placa de válvula. El ritmo de movimiento del pistón es estable, la salida de energía de impacto es uniforme y los requisitos de limpieza del aire comprimido son relativamente relajados. Es adecuado para escenarios de construcción al aire libre con condiciones de trabajo relativamente complejas.
2. Martillo sin Válvula Down-the-Hole: Elimina el mecanismo de válvula independiente, confiando en el propio movimiento del pistón para distribuir el flujo de aire. La máquina tiene menos piezas móviles, una estructura más compacta, menos puntos de falla y exhibe una estabilidad excepcional durante la operación continua a largo plazo.
3. Martillo de Perforación de Fondo de Grupo: Adopta un diseño estructural con accionamiento cooperativo de múltiples pistones, capaz de generar una mayor energía de impacto total, adecuado para operaciones de perforación de roca en pozos de gran diámetro, comúnmente utilizado en escenarios como la perforación de pozos de agua de gran diámetro y la construcción de barrenos de gran diámetro en minas a cielo abierto.

1. ‌Martillo de Fondo con Dientes Hemisféricos‌: La cabeza correspondiente utiliza una disposición de dientes hemisféricos de una broca de fondo, generando una carga de impacto estable, adecuada para perforar rocas duras, de dureza media y más abrasivas, con buena estabilidad de coordinación entre la broca y el martillo durante la operación a largo plazo.
2. Martillo percutor de fondo tipo cónico: Broca de fondo con disposición de dientes cónicos y parabólicos, con un ritmo de impacto relativamente ligero y rápido, avance de perforación rápido, adecuado para operaciones de perforación rápida de rocas en rocas de dureza media y no abrasivas.
3. ‌Martillo de fondo adaptable de diente compuesto‌: Una broca de fondo de diente compuesto compatible con cortadores esféricos para los dientes laterales y cortadores cónicos para los dientes del núcleo, puede equilibrar la velocidad de perforación y la vida útil de la broca en formaciones geológicas complejas con capas de roca alternas de diversas durezas, adaptándose a escenarios de construcción con condiciones geológicas variables.

1. ‌Baja pérdida de transferencia de energía‌: El martillo entra en el agujero junto con la broca, y la energía de impacto actúa directamente sobre la roca en el fondo del agujero. No necesita transmitirse a través de una larga sarta de perforación, lo que reduce en gran medida la pérdida de energía durante el proceso de impacto. La reducción en la eficiencia de perforación en operaciones de pozo profundo es menor.
2. ‌Amplia Gama de Adaptabilidad a Formaciones Rocosas‌: Los modelos con diferentes presiones de viento y estructuras pueden cubrir todo tipo de formaciones rocosas, desde roca blanda hasta roca dura de alta dureza. Cuando se combinan con una broca de fondo de pozo de características correspondientes, se pueden completar operaciones de perforación estables en la mayoría de las condiciones geológicas.
3. ‌ Eficiencia de construcción y rendimiento estables: El modo de perforación de impacto continuo de alta frecuencia, en comparación con los equipos de perforación rotatoria tradicionales, aumenta significativamente la velocidad de perforación en formaciones rocosas de dureza media y más dura, acortando eficazmente el tiempo de operación por perforación.
4. ‌Operación de Mantenimiento Sencilla‌: Toda la máquina adopta un diseño estructural modular, y el proceso de desmontaje y montaje de los componentes clave es sencillo. El mantenimiento diario solo requiere la inspección regular del desgaste de los sellos y la limpieza de los conductos de aire internos. El personal de construcción de primera línea puede completar el trabajo de inspección y mantenimiento rutinario después de una capacitación básica.
5. ‌Fuerte adaptabilidad a las condiciones de trabajo‌: Los modelos con diferentes niveles de protección pueden adaptarse a entornos de perforación al aire libre, con alto contenido de polvo y ligeramente anegados. Algunos modelos con estructuras de sellado optimizadas pueden mantener un funcionamiento estable dentro de pozos que contienen una pequeña cantidad de lodo.

1. Ventaja significativa de eficiencia en operaciones de perforación profunda: Resuelve los puntos débiles de gran pérdida de energía y velocidad de perforación significativamente reducida en los equipos de perforación de roca tradicionales para operaciones de perforación profunda. En la construcción de pozos medianos y profundos de decenas o incluso cientos de metros de profundidad, aún puede mantener una salida de energía de impacto estable, asegurando la velocidad de avance de la perforación.
2. ‌Adaptabilidad excepcional a estratos complejos‌: Los modelos equipados con brocas de martillo en fondo con dientes compuestos pueden operar en estratos complejos donde se alternan capas de roca blanda y dura, equilibrando la velocidad de perforación y la vida útil de la broca, y reduciendo el tiempo de trabajo auxiliar para los cambios frecuentes de broca.
3. Buen equilibrio entre consumo de energía y eficiencia: Los modelos con diferentes niveles de presión pueden corresponder a compresores de aire con diferentes configuraciones. Los usuarios pueden elegir el modelo apropiado según las condiciones de su equipo existente y obtener la eficiencia de perforación que coincida con las necesidades de la construcción mientras controlan la inversión en equipo.
4. ‌Fuerte estabilidad operativa a largo plazo‌: El pistón optimizado resistente al desgaste y la estructura del conducto de aire reducen la tasa de desgaste de las piezas móviles. En escenarios de construcción exterior continua a largo plazo, esto puede reducir la probabilidad de fallas del equipo y tiempos de inactividad, y disminuir el tiempo de espera en el sitio.
5. Buena compatibilidad: Adopta tamaños de conexión estándar de la industria, lo que permite el acoplamiento directo con brocas sumergibles y barras de perforación convencionales de las mismas especificaciones del mercado. No se necesitan modificaciones adicionales para los componentes de soporte del equipo de perforación de roca existente, lo que permite el reemplazo y la actualización del equipo.
