Pasador tipo E de 16*200 para transportador de banda, antiaflojamiento y antirrotación, pasador tipo E resistente a la corrosión, pasador tipo E resistente a la vibración

Para resolver los problemas de baja eficiencia de instalación y dificultad en el desmontaje debido al óxido al instalar el cuerpo de una banda transportadora utilizando piezas estándar convencionales, el modelo de utilidad proporciona un pasador tipo E para la conexión rápida del cuerpo de la banda transportadora.

El modelo de utilidad se realiza mediante el siguiente esquema técnico: un pasador tipo E para la conexión rápida de un cuerpo de transportador de banda, que comprende una pata de soporte, un bastidor de rodillo superior y un bastidor intermedio del transportador de banda, y también comprende un pasador tipo E, en el que la pata de soporte y el bastidor intermedio, así como el bastidor intermedio y el bastidor de rodillo superior están todos enchufados y fijados por el pasador tipo E, el pasador tipo E está compuesto por un cuerpo en forma de U y un pasador de posicionamiento, el pasador de posicionamiento está dispuesto en el centro del extremo cerrado del cuerpo en forma de U, y se disponen orificios para la conexión del pasador tipo E en las partes de conexión de la pata de soporte y el bastidor intermedio, así como del bastidor intermedio y el bastidor de rodillo superior.

Además, los extremos del cuerpo en forma de U y el pasador de posicionamiento tienen forma de cono truncado. El cuerpo en forma de U con forma de cono truncado y los extremos del pasador de posicionamiento tienen cierta conicidad, lo cual es conveniente para la conexión y el posicionamiento del pasador en forma de E y el orificio.

Además, el diámetro del pasador de posicionamiento es mayor que 1/3 del diámetro del cuerpo en forma de U y menor que 2/3 del diámetro del cuerpo en forma de U, y la longitud del pasador de posicionamiento es mayor que 3 veces el diámetro del cuerpo en forma de U y menor que 1/2 de la longitud del extremo de apertura del cuerpo en forma de U.

Comparado con el estado de la técnica anterior, el modelo de utilidad tiene los siguientes efectos beneficiosos:

El modelo de utilidad reemplaza el uso convencional de pernos como las partes de conexión del cuerpo del transportador de banda mediante el uso de un pasador tipo E con una estructura especial. Solo necesita colocar el pasador tipo E en la posición de conexión entre la pata de soporte y el marco central y el marco central y el bastidor superior de rodillos, y ajustar la posición relativa del pasador tipo E y el orificio, y luego usar un martillo para introducirlo en el orificio de conexión para lograr la conexión y la fijación. El modelo de utilidad es conveniente y rápido, y puede mejorar en gran medida la eficiencia de montaje y desmontaje del cuerpo del transportador de banda.

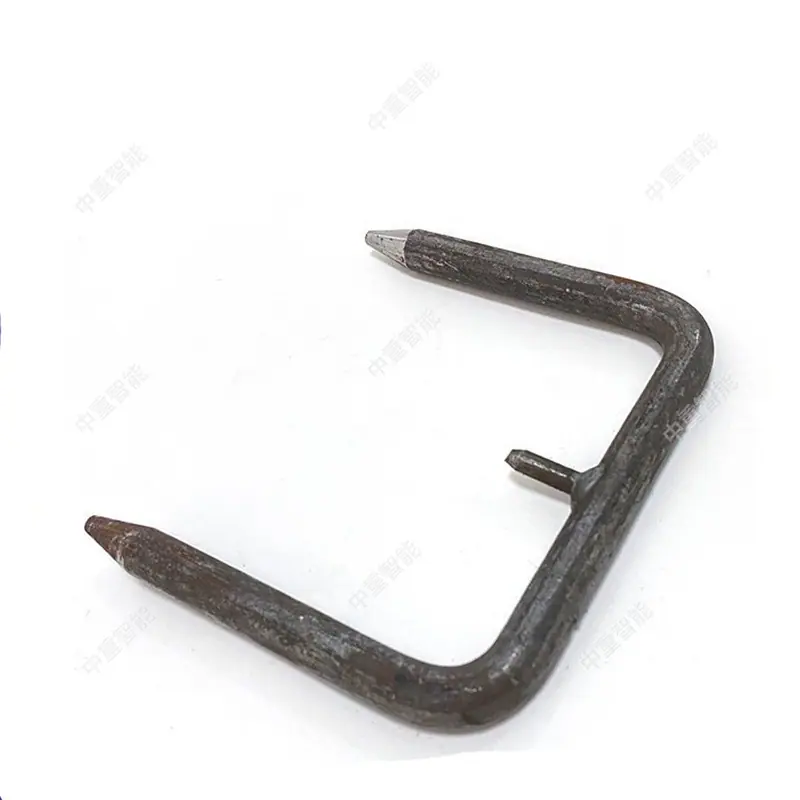

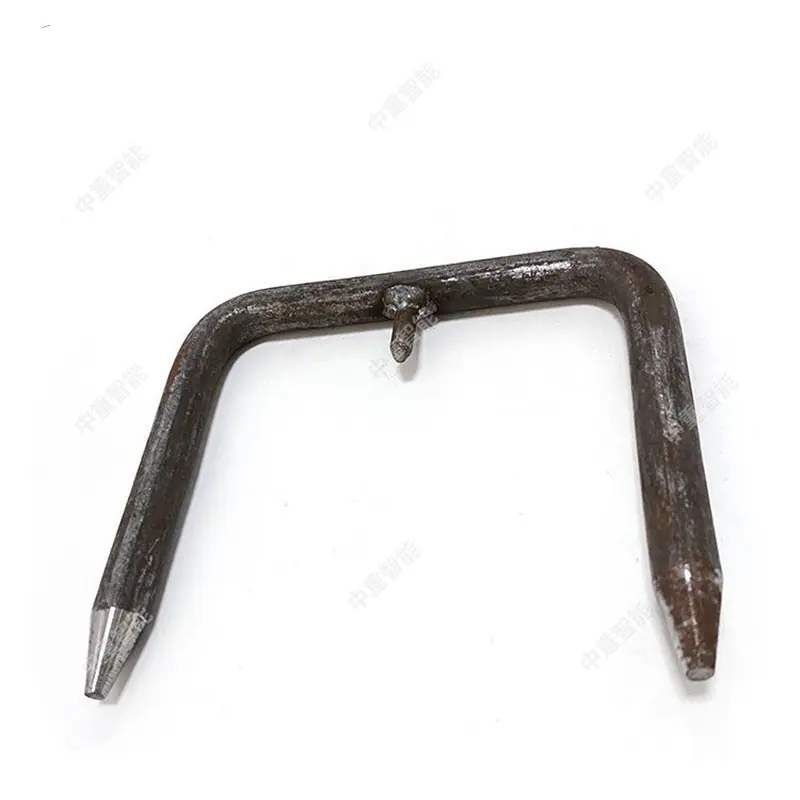

El pasador de localización tipo E es un sujetador utilizado específicamente para la conexión rápida de equipos mecánicos como cintas transportadoras. Tiene una forma de E general, que consta de un cuerpo en forma de U y un pasador de localización en el medio. Presenta características de fácil instalación, desmontaje eficiente y prevención de aflojamiento y rotación. Su diseño de cabeza cónica facilita la inserción en el agujero, y se utiliza comúnmente para conectar y fijar patas, soportes de rodillos y bastidores intermedios en escenarios industriales como minas de carbón y maquinaria minera.

Estos pasadores suelen estar hechos de acero al carbono #45 o acero aleado, y sus superficies se tratan con fosfatado o galvanizado en caliente para mejorar la resistencia a la corrosión. Son adecuados para entornos de trabajo con alta vibración y fácil corrosión. Las especificaciones comunes se expresan como "diámetro × longitud", como 16×160 mm, 16×180 mm, etc., y se pueden personalizar según las necesidades reales de conexión.
