1. Introducción del producto
El equipo de tensado de cables de anclaje para minería es el equipo especializado central para la construcción de soporte con cables de anclaje en las galerías de las minas de carbón. Todos los modelos utilizados bajo tierra deben obtener el marcado de seguridad para productos mineros y ser adecuados para escenarios de operación con requisitos a prueba de explosiones. Este equipo opera según el principio de transmisión hidráulica y consta principalmente de un gato de tensado pretensado, mangueras de aceite de alta presión, una bomba de aceite a juego y acoplamientos rápidos con válvulas antirretorno. Durante la operación, el cable de anclaje se inserta a través del orificio central del gato, y la bomba de aceite suministra aceite a alta presión para extender el pistón. A través de la herramienta de anclaje incorporada, el cable de anclaje se ancla automáticamente para aplicar tensión axial. Una vez completado el tensado, la descarga de la presión de aceite completa automáticamente el desanclaje. No solo puede completar las operaciones de tensado de cables de anclaje e instalación de cabezas de anclaje, sino que también se puede utilizar para determinar la fuerza de anclaje de los cables de anclaje, proporcionando datos clave de soporte para la inspección de calidad de la ingeniería de soporte con shotcrete, y es un equipo importante para garantizar la estabilidad del soporte de las galerías de las minas de carbón.
La fuerza de tendido nominal de los modelos mineros convencionales cubre el rango de 120 kN a 500 kN, con una presión de trabajo de hasta 63 MPa. Son compatibles con cables de anclaje minero de diferentes diámetros, desde Φ15.24mm hasta Φ29mm, y la carrera de tendido única es mayormente de 150 mm, lo que puede satisfacer las necesidades operativas de la mayoría de los diferentes escenarios de soporte en minas de carbón.
2. Clasificación del Producto
Clasificado por tipo de potencia de accionamiento
Equipo de Tensión Manual de Cuerda de Ancla: Alimentado por la operación manual de una bomba de aceite, no requiere fuente de alimentación externa ni de aire. La estructura general es ligera y adecuada para escenarios con espacios de trabajo reducidos y re-tensado temporal a pequeña escala. Los modelos comunes incluyen la serie MS15/120, MS18/180, etc.

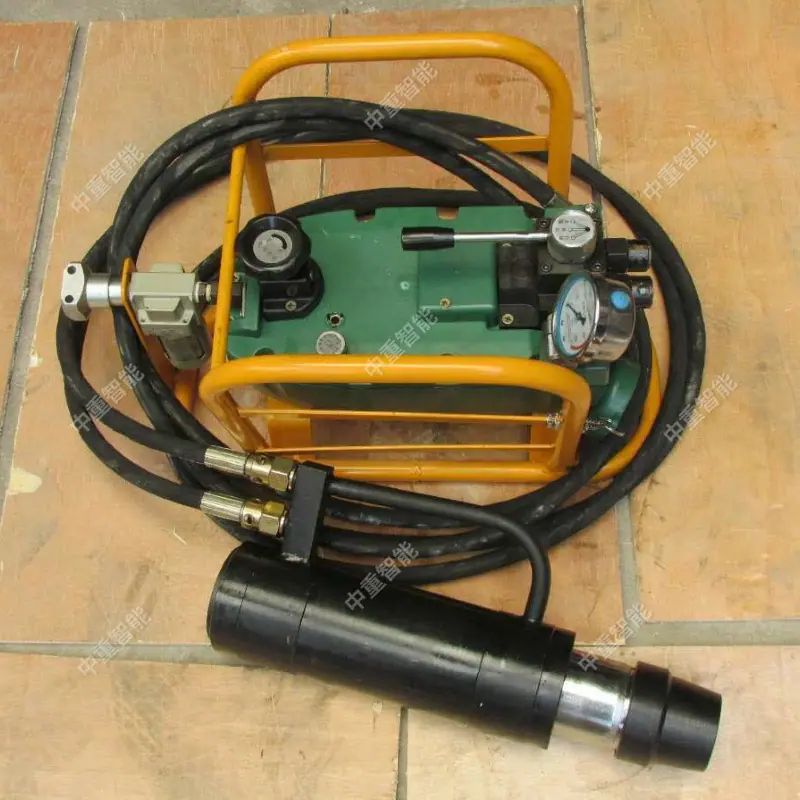

Equipo de tensado de cables de anclaje neumático: Utiliza aire comprimido del subsuelo como fuente de energía, sin riesgo de chispas eléctricas, totalmente compatible con los requisitos a prueba de explosiones para minas de carbón con alto contenido de gas, capaz de operación continua y es el tipo de aplicación más común que se utiliza actualmente en el subsuelo de las minas de carbón. Los modelos comunes incluyen la serie MQ15-180/55, MQ19-300/60, etc.

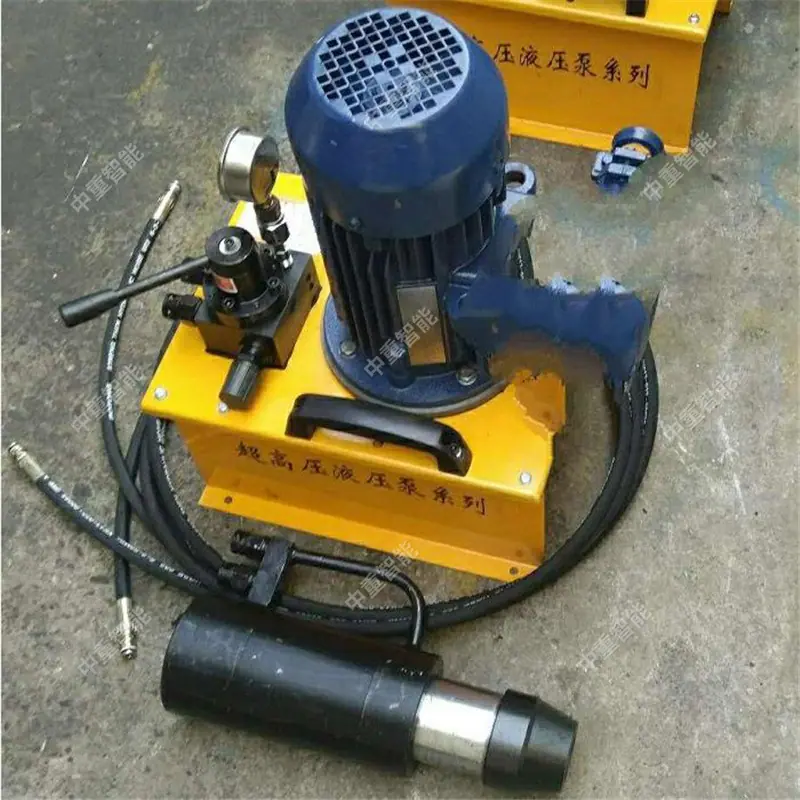

Máquina Eléctrica de Tensión de Cable de Ancla: Impulsada por un motor a prueba de explosiones y una bomba de aceite, proporciona una salida de potencia estable y una alta eficiencia de tensado. Adecuada para su uso en talleres de procesamiento de cables de ancla prefabricados en tierra y en frentes de trabajo abiertos en minas con bajo contenido de gas.
Clasificación por función
Equipo de Tensores Convencionales: La función principal es completar las operaciones de tensado de cables de anclaje y la instalación de herrajes de anclaje, adecuado para escenarios de construcción masiva en el soporte diario de carreteras.
Detector de Fuerza de Anclaje de Perno de Anclaje Tipo Prueba: Integra un dial de dinamómetro de alta precisión, que puede leer directamente el valor real de la fuerza de anclaje del perno de anclaje, utilizado para operaciones de muestreo de inspección de calidad de trabajos de soporte durante la fase de aceptación de ingeniería.
Maquinaria Modular Coordinada: Adicionalmente equipada con accesorios como cortadores de cable de anclaje y extractores de anclaje, puede completar múltiples procesos como tensado, corte de hebras de acero sobrantes y recuperación de anclaje de una sola vez, reduciendo la frecuencia de cambios de equipo.
Clasificado por grado de resistencia a la tracción
Equipo de pretensado de pequeño tonelaje: Fuerza de pretensado nominal 120kN-200kN, adecuado para cables de anclaje convencionales de 17.8 mm de diámetro y menores, ligero, puede ser transportado y operado por una sola persona.
Equipo de Tensado de Gran Tonelaje: Fuerza de tensado nominal 300kN-500kN, adecuado para cables de anclaje de alta resistencia y gran diámetro, aplicable a escenarios de operación de soporte de alta resistencia en minas profundas de alto estrés.
3. Ventajas del producto
Fuerte adaptabilidad a las condiciones de trabajo subterráneo: El tipo neumático utiliza aire comprimido como fuente de energía, sin riesgo de llamas abiertas ni chispas eléctricas, cumpliendo totalmente los requisitos a prueba de explosiones en las minas de carbón. El equipo puede operar de manera estable en un amplio rango de temperatura de -20℃~45℃, adaptándose al ambiente de trabajo subterráneo con alto contenido de polvo y alta humedad.
Operación Conveniente y Segura: El gato de tensado tiene un anclaje de herramienta incorporado que puede completar automáticamente las acciones de anclaje y desanclaje sin requerir asistencia manual adicional. El circuito de aceite de alta presión está equipado con una estructura de protección contra sobreflujo que desborda y libera automáticamente la presión cuando la presión excede el valor nominal, reduciendo los riesgos de seguridad de las operaciones de sobrepresión.
Buena estabilidad operativa: Los componentes hidráulicos centrales están fabricados con material de sellado resistente al desgaste, lo que hace poco probable la fuga de aceite durante la operación a largo plazo. El rendimiento de retención de presión de algunos modelos es estable, y la presión establecida se puede mantener durante mucho tiempo después del tensado, reduciendo los problemas de caída de presión durante la operación.
Mantenible con costos operativos controlables: La estructura general de la máquina es muy modular y los componentes principales tienen una gran intercambiabilidad. El mantenimiento diario solo requiere cambios regulares de aceite hidráulico e inspecciones de sellos. El costo de reemplazar las piezas de desgaste es bajo, lo que hace que la inversión integral para uso a largo plazo sea bastante razonable.
Excelente portabilidad: La mayoría de los modelos convencionales tienen un peso total controlado dentro del rango de 10 kg a 35 kg, pueden ser transportados por una persona después del desmontaje, pueden acceder fácilmente a los frentes de trabajo, a las vías de acceso estrechas y a otros puntos de operación, sin necesidad de equipo de transporte auxiliar adicional.
