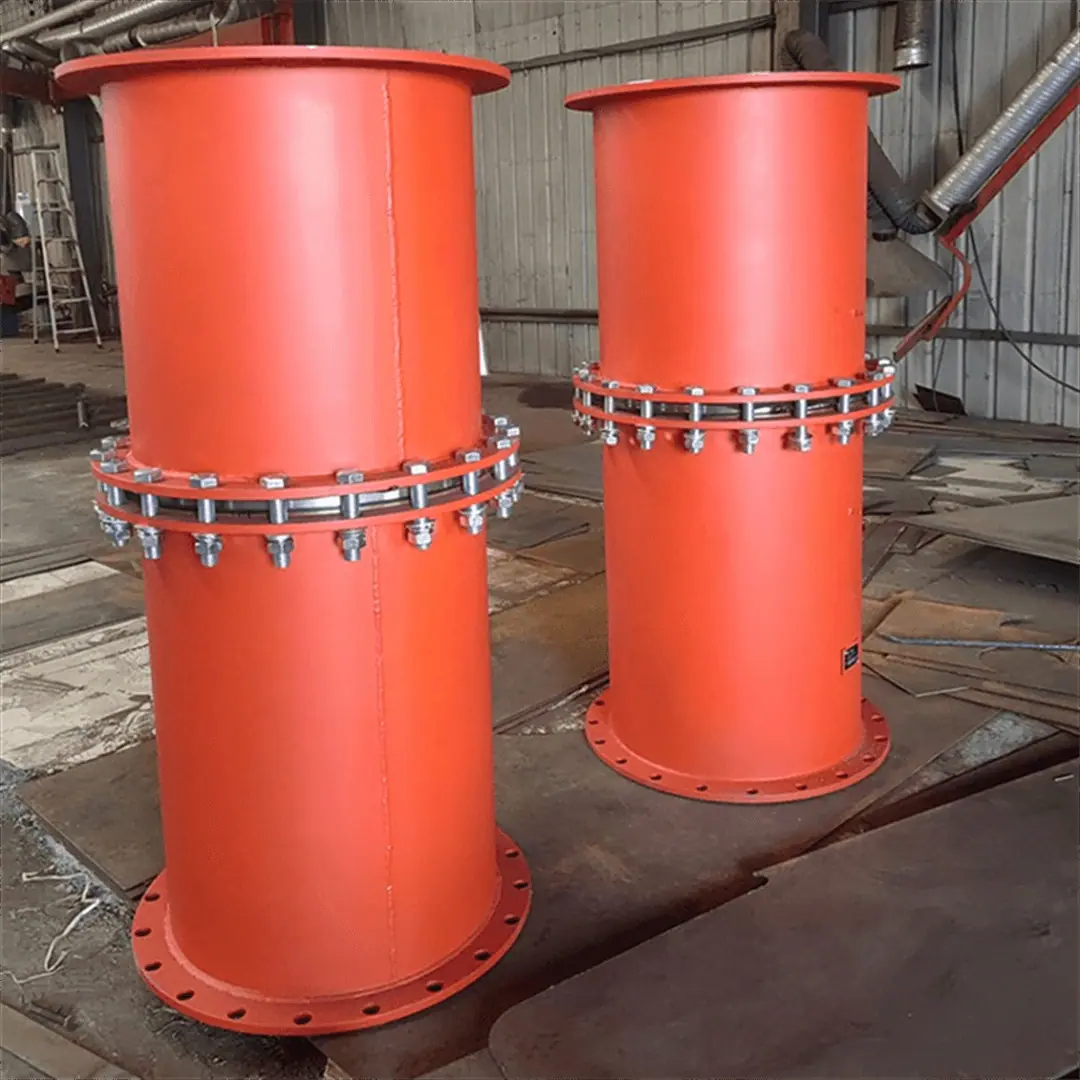

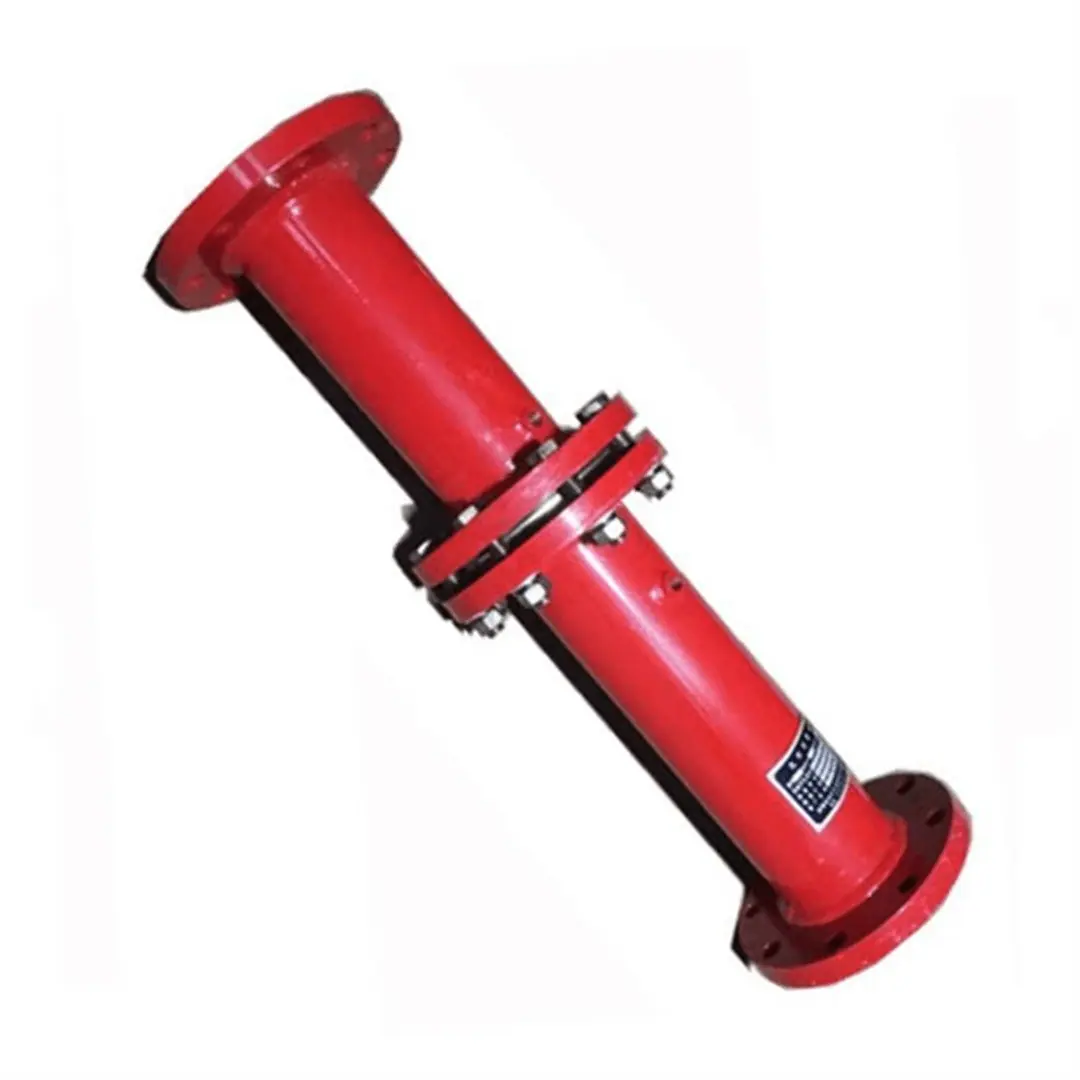

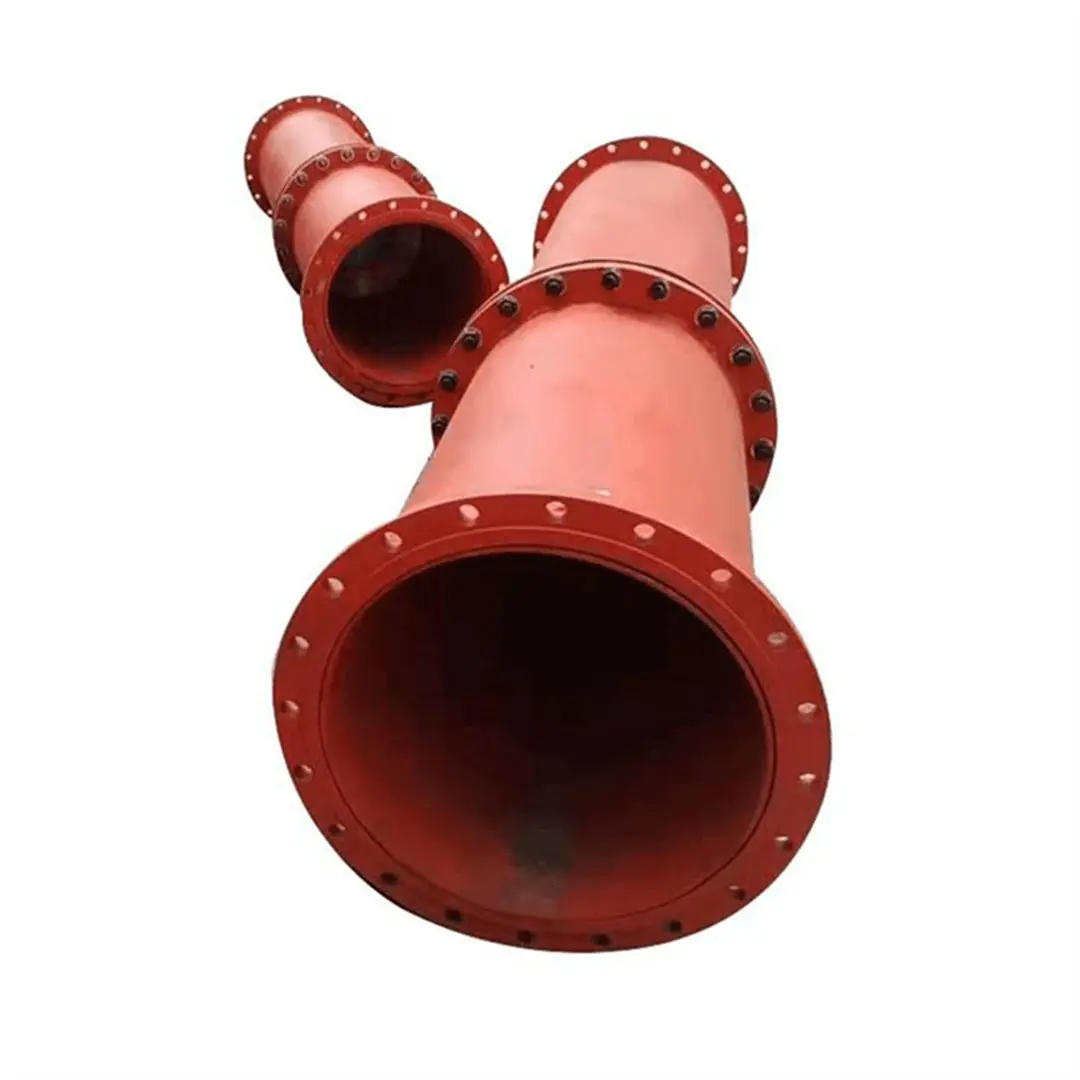

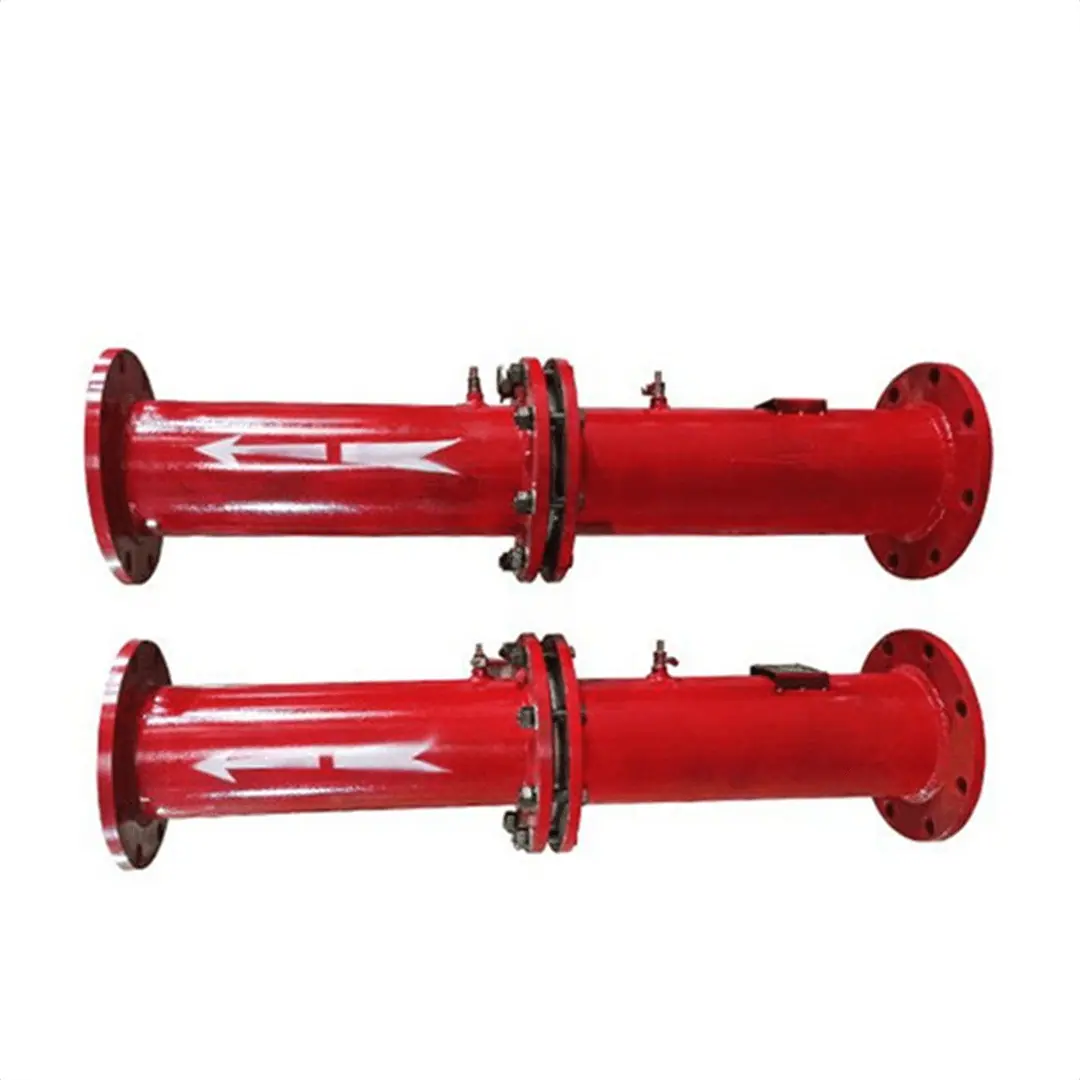

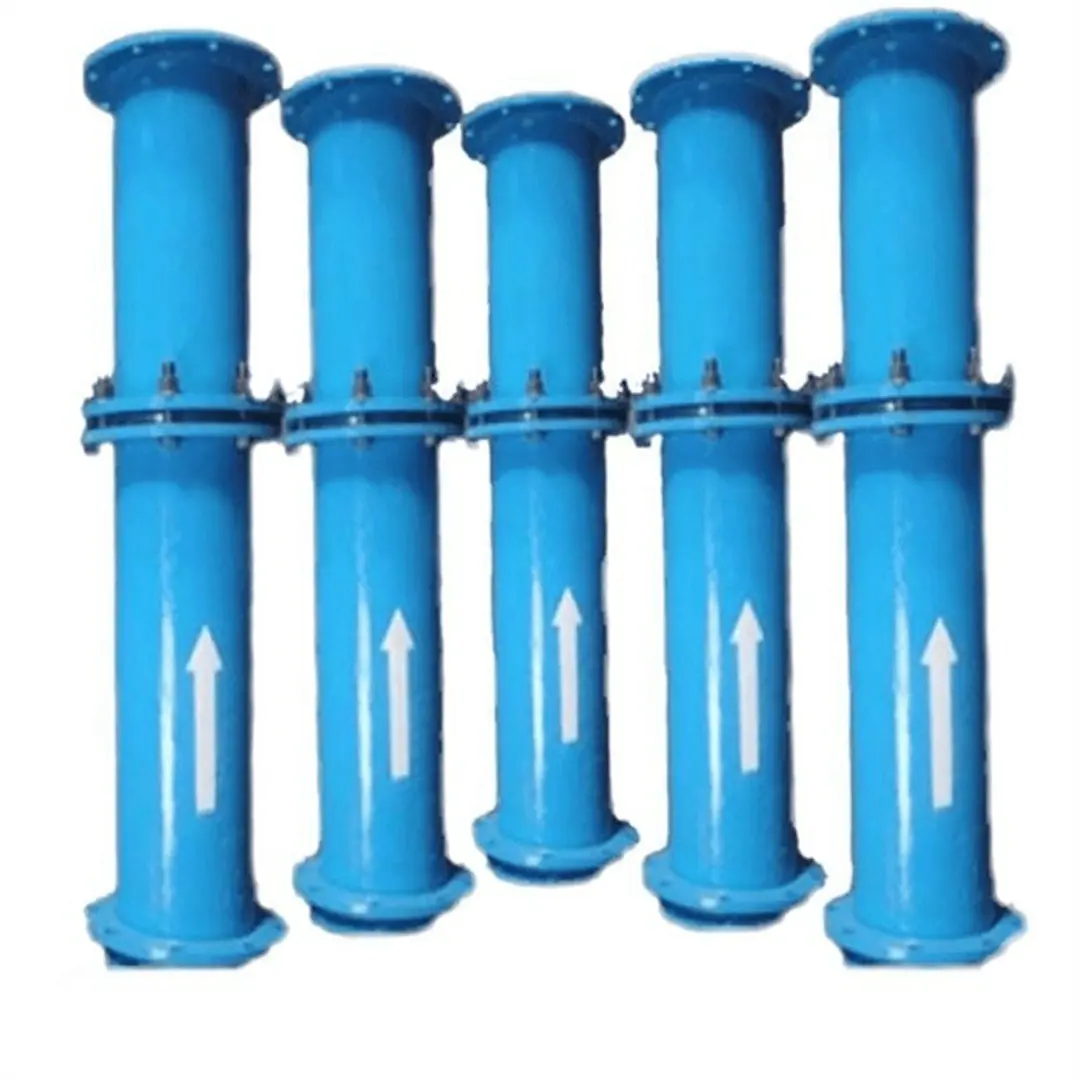

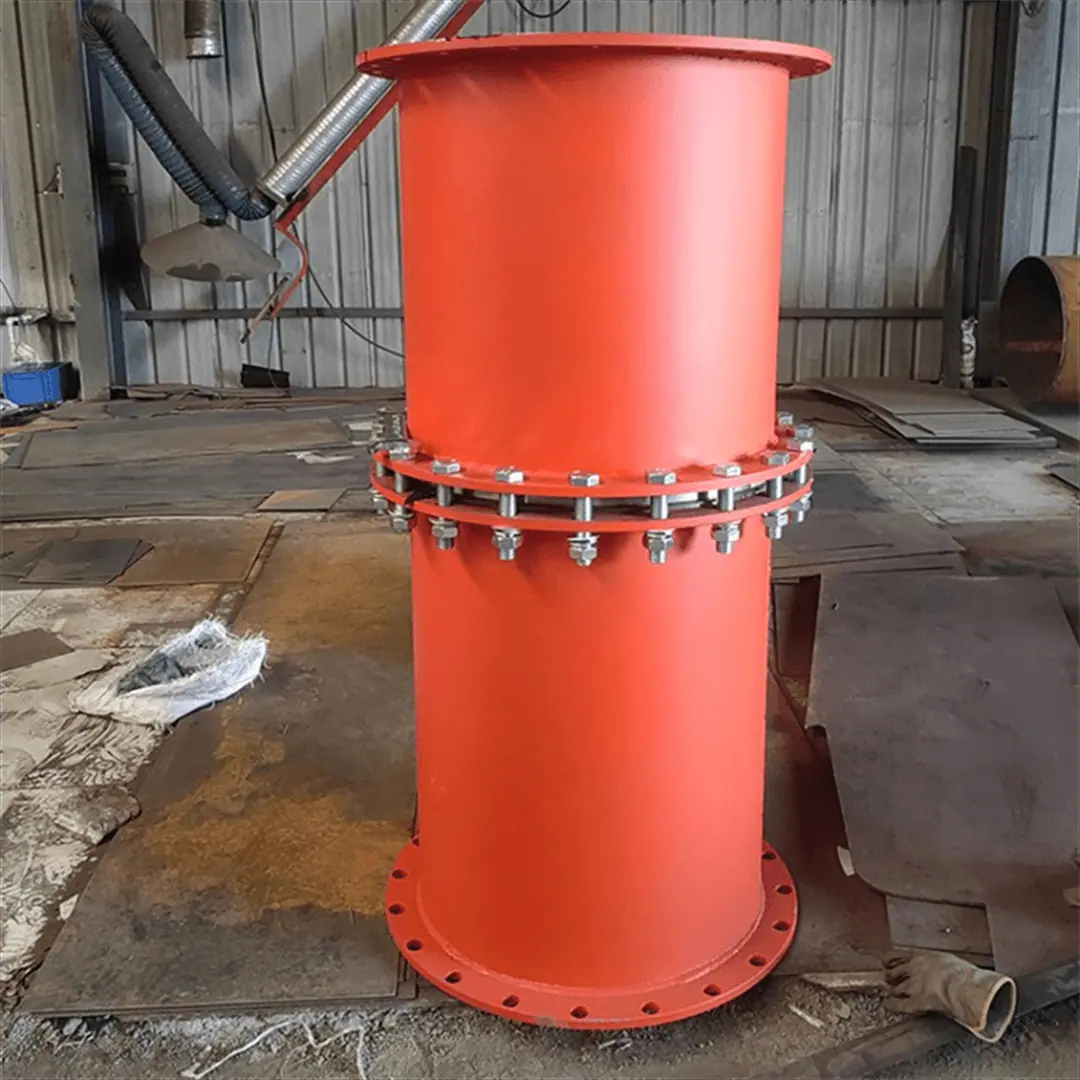

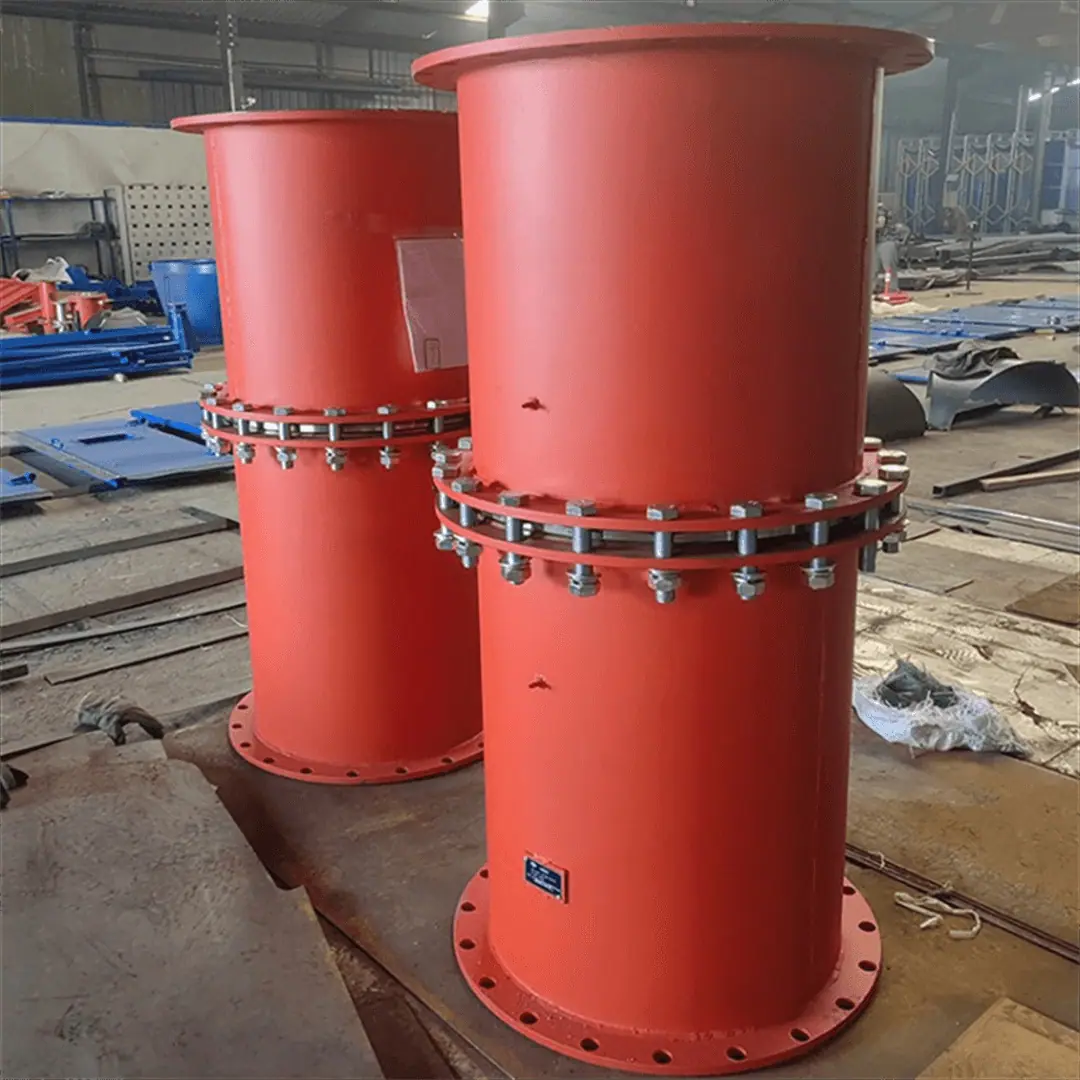

Medidor de caudal de placa de orificio tipo FKL para minas de carbón, tipo de toma de presión en el eje del orificio, medidor de caudal de drenaje de gas, medidor de caudal de presión diferencial tipo brida

Este producto es un dispositivo de medición de flujo diseñado específicamente para sistemas de drenaje de gas en minas de carbón, también conocido como medidor de flujo por orificio o medidor de flujo por presión diferencial. Es un dispositivo de estrangulamiento estándar utilizado para medir el flujo de gas en minas de carbón. El producto se utiliza ampliamente en tuberías de drenaje de gas en minas de carbón, proyectos de utilización de gas en superficie y minas no de carbón, y es uno de los dispositivos más económicos para medir el flujo de gas. El principio de funcionamiento es maduro y confiable: utiliza la relación constante entre la diferencia de presión estática generada cuando el fluido fluye a través de una placa de orificio y el caudal. Al medir la presión diferencial, se puede calcular con precisión el caudal del fluido. El estándar de fabricación seguido es GB/T 2624.2—2006, y todas las unidades son calibradas por metrología estándar antes de salir de fábrica.

Especificaciones completas, gran adaptabilidad: Las especificaciones cubren toda la serie desde DN15 hasta DN1000, adecuadas para una amplia gama de diámetros de tubería, se pueden seleccionar de forma flexible según las dimensiones de la tubería en el sitio de la mina de carbón. El método de conexión principal es bridado, lo que hace que la instalación sea conveniente. Estructura simple, económico de usar: El caudalímetro de placa de orificio tiene una estructura simple, es fácil de instalar y es extremadamente conveniente de usar y calcular, lo que lo convierte en la solución más rentable para la medición del drenaje de gas. Excelente material, adecuado para entornos hostiles: El dispositivo de estrangulamiento (placa de orificio) está hecho de acero inoxidable, y las secciones de tubería recta están hechas de acero al carbono. La presión de trabajo puede alcanzar 0.6-32.0MPa, lo que lo hace adecuado para las condiciones húmedas y polvorientas en las minas de carbón.
