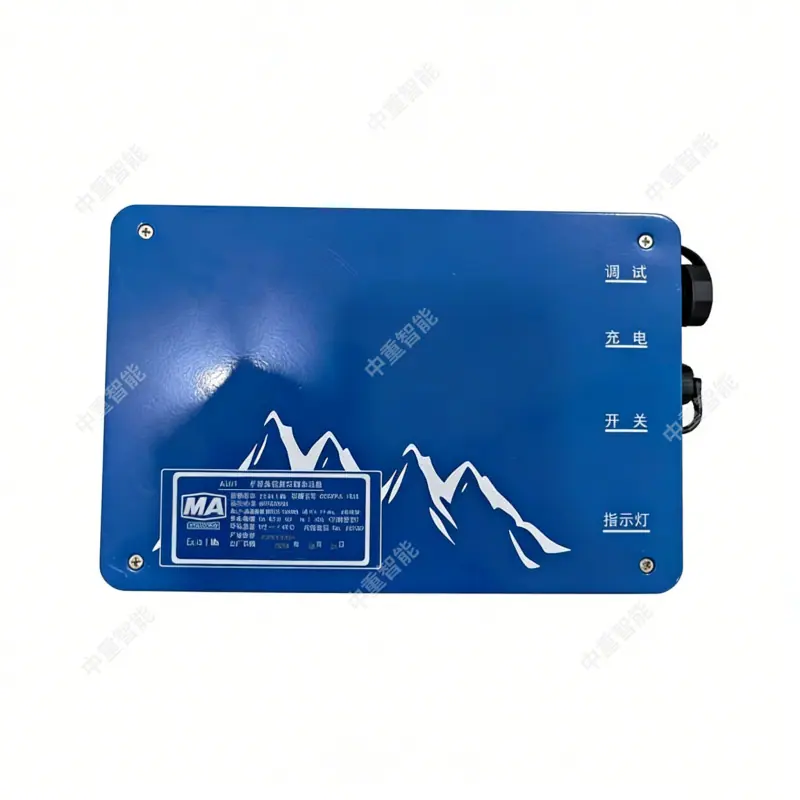

Kjj11 Router Inalámbrico Antideflagrante para Minería, Estable en Operación, Router Inalámbrico Antideflagrante para Minas de Carbón

Función

⑴ Terminal de mano: También conocido como tableta. Antes de recopilar datos en el sitio de detección de campo, la terminal de mano utiliza un enrutador inalámbrico para configurar parámetros y enviar comandos a los sensores. Simultáneamente, durante la recopilación de datos de detección de campo, recibe los datos sísmicos enviados por los sensores en tiempo real para su almacenamiento, preprocesamiento y varias visualizaciones en tiempo real. Después de la recopilación de datos de detección de campo, los datos se transfieren a una computadora en la superficie, donde el software de análisis instalado en la computadora analiza los resultados de la detección. La terminal de mano puede instalar el software de análisis existente. Después de recibir todos los datos recopilados de la detección de campo, los resultados de la detección se pueden analizar en tiempo real en el sitio. Si los resultados no son satisfactorios, la detección se puede repetir volviendo a golpear o detonando hasta que sea satisfactoria. Los datos también se pueden transmitir directamente a la superficie a través de Internet subterráneo.

⑵ Router Inalámbrico: Se utiliza principalmente para la transmisión de datos entre terminales de mano y dos o más sensores. El terminal de mano utiliza el router inalámbrico para configurar parámetros y enviar comandos a los sensores, y también recibe datos recopilados por los sensores a través del router inalámbrico.

⑶ Sensor: Típicamente se utiliza un acelerómetro de tres ejes. Se usa para detectar señales de ondas sísmicas, que se convierten en señales digitales después del procesamiento para su almacenamiento, preprocesamiento y transmisión. Antes de la adquisición de datos de campo, el sensor puede recibir parámetros y comandos enviados desde la terminal portátil. Una vez completada la configuración de los parámetros, entra en un estado de espera para la señal de activación de adquisición. Al recibir la señal de activación del disparador, todos los sensores

Realizar simultáneamente la recopilación y el almacenamiento de la sincronización de datos. Una vez completada la recopilación, transmitir los datos sísmicos recopilados al terminal portátil.

⑷ Disparador: Un generador de señales, conectado mediante un cable de señal de disparo al martillo de cobre percutor en la fuente sísmica, transmite inalámbricamente la señal de disparo generada por el impacto del martillo de cobre percutor a los sensores, sincronizando la adquisición de la señal sísmica de todos los sensores. Existen varios tipos de disparadores.

Métodos: Primero gatillo corto, luego largo; primero gatillo largo, luego corto; activación por señal externa; activación por señal interna; y activación por detonador.

⑸ Martillo de cobre sísmico: Generalmente, se utiliza un martillo de cobre de 8 libras. Al golpearlo para excitar, genera señales de ondas sísmicas y señales de disparo.

⑹ Almohadilla de Martillo (Acoplador de Señal): Se usa cuando el martillo de la fuente sísmica golpea (se usa principalmente en formaciones geológicas blandas).

⑇ Cable de Señal de Disparo: Conecta el generador de señal de disparo (zumbador) al disparador.

⑻ Generador de señal de disparo (zumbador): Instalado en el extremo no percutor del martillo de cobre, genera una señal de disparo al ser golpeado.

⑼ Adaptadores: 5 están configurados para carga. 1 para la terminal portátil, 1 para el router inalámbrico, 1 para el disparador y los otros 2 para los sensores.
