CMM2-8 Perforadora Hidráulica de Pernos de Anclaje para Minas de Carbón Parámetros Técnicos Fabricante Producción Perforadora Hidráulica de Pernos de Anclaje para Minas de Carbón

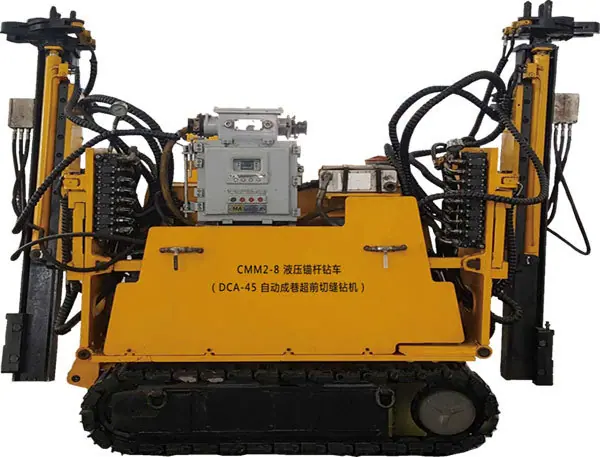

CMM2-8 Vehículo Hidráulico de Perforación de Anclajes para Mina de Carbón Introducción del Producto
El vehículo de perforación de anclaje hidráulico CMM2-8 para minas de carbón (máquina perforadora automática de formación de galerías DCA-45 y corte avanzado de ranuras) se utiliza especialmente para la construcción de barrenos de voladura de corte de ranuras. En el proceso de "corte del techo y descarga de la presión a lo largo de la formación de la galería vacía", el proceso clave es construir una fila de barrenos direccionales en el techo de la galería para preparar el corte con explosivos durante el proceso de minería; la construcción de los barrenos debe cumplir los requisitos de buena calidad del agujero, pequeño error de ángulo de perforación, todos los agujeros deben estar en línea recta y todos los agujeros deben ser paralelos.
Características principales del vehículo hidráulico de perforación de anclajes CMM2-8 para minas de carbón
1. Estructura razonable y compacta, movimiento flexible;
2. El equipo es de tamaño pequeño y utiliza orugas, lo que facilita el paso;
3. Al posicionar el orificio ranurado, la operación es simple y los dos brazos de perforación trabajan simultáneamente;
4. Los dos brazos de perforación pueden girar independientemente para cumplir con los requisitos del ángulo entre el eje de perforación y la plomada. Cuando el vehículo de perforación hidráulica está en una pendiente, el brazo de perforación se puede ajustar mediante el mecanismo de giro para cumplir con los requisitos del paralelismo de todos los orificios de perforación. Cuando las condiciones del túnel son deficientes, puede evitar la ocurrencia de orificios cruzados, que el ángulo entre el eje de perforación y la plomada no cumpla con los requisitos y otras razones que causen un colapso de techo insuficiente;
5. El brazo de perforación tiene un mecanismo de movimiento lateral para asegurar que todos los agujeros se perforen en línea recta, de modo que la placa superior pueda cortarse a lo largo de la línea de costura de prepicado para obtener una mejor calidad de la galería y se pueda dejar el ancho de la galería, lo que reduce en gran medida la cantidad de mantenimiento futuro de la galería;
6. El equipo de perforación está equipado con un motor de alto par para una alta eficiencia de perforación;
7. El equipo de perforación está equipado con un mecanismo de sujeción de la barra de perforación y un dispositivo de soporte del equipo de perforación, lo que puede facilitar la carga y descarga de la barra de perforación y la guía de la barra de perforación; la calidad del agujero es buena y es fácil cargar el tubo colector de energía para voladura direccional;
8. El sistema hidráulico adopta marca alemana, control variable, y el sistema es estable y confiable.
Parámetros técnicos principales del vehículo hidráulico de perforación de anclajes CMM2-8 para minas de carbón
Parámetros de la Unidad de Proyecto
Dimensiones totales (largo x ancho x alto) mm
2400x700x1800
2400x700x2300
2400x700x3300
Número de brazos de perforación 2
Peso de la máquina kg 4000±5%
Radio de transición mínimo del estado de operación mm 2300
Adaptarse a la altura de la carretera (también se puede personalizar) m
1.9-2.5m
2.4-3.2 m
3.4-4.2 m
Diámetro de broca mm Φ48-Φ52
Profundidad de perforación m 0-20
Presión de agua de descarga MPa 1.5 ～ 2
Herramienta de perforación adecuada mm S29
Distancia al centro del brazo de perforación mm 2400/2500
Presión sobre el suelo MPa 0.1
Altura libre al suelo mm 92
Tensión de trabajo V 660/1140
Potencia de la máquina kW 45
Presión nominal de trabajo MPa 18
Par nominal Nm 300
Velocidad nominal r/min 460
Carrera de propulsión mm 1470 (tipo corto 1070)
Carrera lateral del brazo de perforación a lo largo del cuerpo de la máquina mm 350
Carrera axial del brazo de perforación a lo largo del cuerpo de la máquina mm 100
Ángulo de giro lateral del brazo de perforación a lo largo del cuerpo de la máquina (°) ±30
Ángulo de giro axial del brazo de perforación a lo largo del cuerpo de la máquina (°) ±10
Velocidad de desplazamiento m/min 0 ～ 28
Capacidad de pendiente (°) ±18
Ancho de zapata mm 200
Dispositivo de suministro de agua
Presión nominal MPa 1.5 ～ 2
Caudal nominal L/min 40
