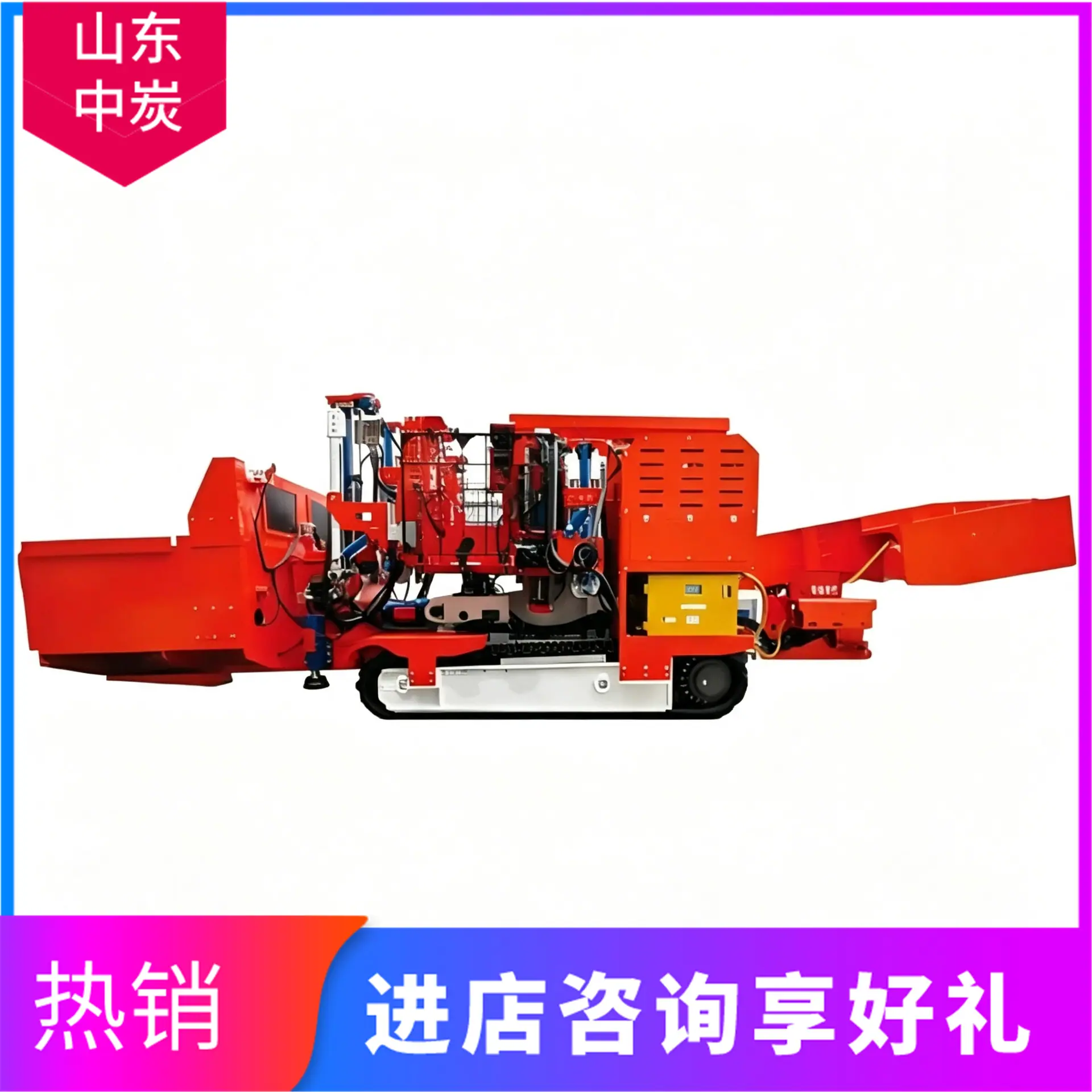

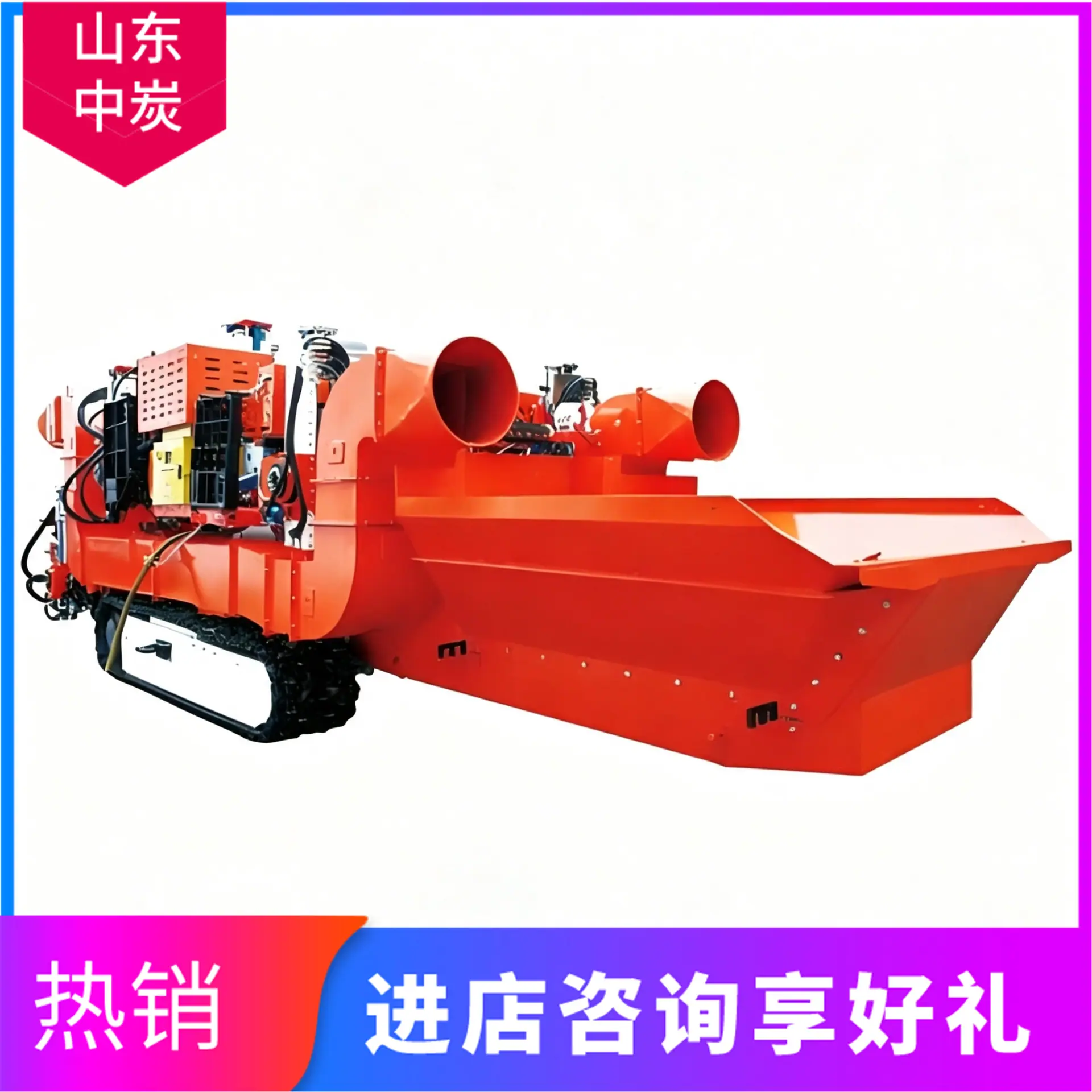

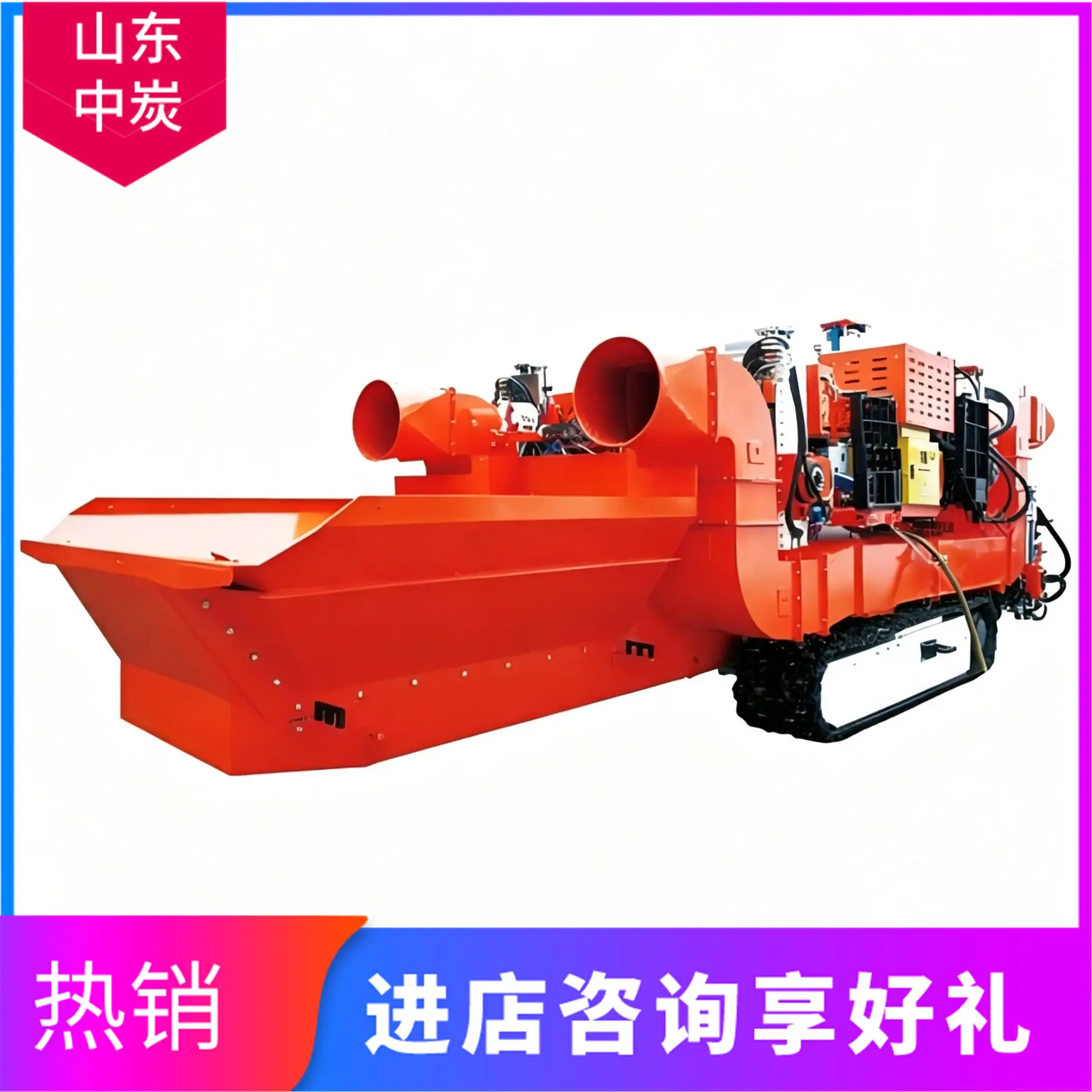

Unidad de transferencia de perno de anclaje tipo oruga

Descripción del Producto

La unidad rellenadora de pernos de anclaje para minas de carbón es el equipo central del sistema completo de excavación rápida integrada-soporte-transporte. Integra cuatro funciones principales: desplazamiento sobre orugas, carga y transporte de carbón y estéril, trituración de material de bloque grande y soporte con pernos/cables de anclaje en la galería. El equipo opera detrás de la rozadora, el perforador de roca o el minero continuo, logrando la operación paralela de excavación y remoción de estéril con soporte permanente. Supera el cuello de botella tradicional de "primero excavar, luego soportar, proceso alterno de espera", mejorando significativamente la eficiencia de excavación de las galerías de carbón y las galerías semi-carbón-roca, y es el equipo estándar para las caras de excavación rápida modernas en minería.

Características

Operación Paralela, Mejorando Significativamente la Eficiencia: El transporte de estéril de carbón y el soporte con pernos de anclaje se realizan simultáneamente, eliminando el tiempo de espera entre los procesos de excavación y soporte. La eficiencia del ciclo de excavación mejora significativamente, resolviendo el problema del desequilibrio entre minería y excavación.

Cobertura de Soporte de Cara Completa: El brazo de perforación tiene movimientos de múltiples grados de libertad como deslizamiento, rotación e inclinación, lo que le permite cubrir toda la sección transversal de la calzada con un solo posicionamiento, eliminando la necesidad de mover frecuentemente toda la máquina; instala simultáneamente pernos de techo y pernos laterales.

Fuerte adaptabilidad para el acoplamiento: Canaleta receptora de material telescópica, puede adaptarse a diferentes modelos de rozadoras' altura y distancia de descarga, reduciendo el derrame de carbón.

Trituración incorporada, asegurando un transporte suave: Equipado con un dispositivo triturador de rodillos integrado para procesar grandes terrones de ganga, previniendo el bloqueo de las cintas transportadoras posteriores y reduciendo las fallas en el sistema de transporte.

Operación estable y alta seguridad: Baje las patas de soporte durante la operación de soporte para suprimir la vibración de toda la máquina; Toda la máquina está diseñada a prueba de explosiones, cumpliendo con los requisitos de seguridad para entornos subterráneos de gas y polvo de carbón.

Amigable con el operador y la máquina, reduce la intensidad del trabajo: Plataforma de operación integrada, reduce el movimiento del personal de un lado a otro; La operación con control remoto permite mantenerse alejado de las zonas de peligro de caída de rocas; Los modelos que admiten alimentadores automáticos de cables de anclaje son opcionales.

Mantenimiento Conveniente: Disposición modular de las tuberías hidráulicas, espacio de mantenimiento reservado para grupos de válvulas clave y el equipo de perforación, fácil desmontaje y montaje de las piezas de desgaste.

Parámetros técnicos

MZHB4-1200/25 (Modelo Estándar de Cuatro Brazos)

Número de brazos de perforación: 4 brazos (2 anclajes superiores + 2 anclajes laterales)

Capacidad de manejo nominal: 1200 t/h

Adaptable a la sección transversal de la calzada: ≤25 m²

Peso total: aprox. 45 t

Potencia total de instalación: 257 kW

Velocidad de caminata: 0～9 m/min

Presión de contacto de puesta a tierra: 0.17 MPa

Distancia de desplazamiento horizontal del brazo de taladro: 900 mm

Condiciones de trabajo aplicables

Vías aplicables: Vías de carbón, vías de carbón-roca en las galerías principales de transporte y frentes de trabajo de las minas de carbón;

Equipo de soporte: Excavadora de túneles tipo pluma, Excavadora de túneles-perforadora, Minero continuo + Cinta transportadora;

Condiciones del Callejón: Pendiente del callejón ≤ ±16°; Ancho adaptable 4.5m～6.8m, altura 3.0m～4.6m callejón;

Condiciones Geológicas: Roca circundante de estabilidad media, galería en tres vetas de carbón blando, atirantado/cableado completo del techo y operaciones de refuerzo de atirantado de las paredes laterales para la galería.
