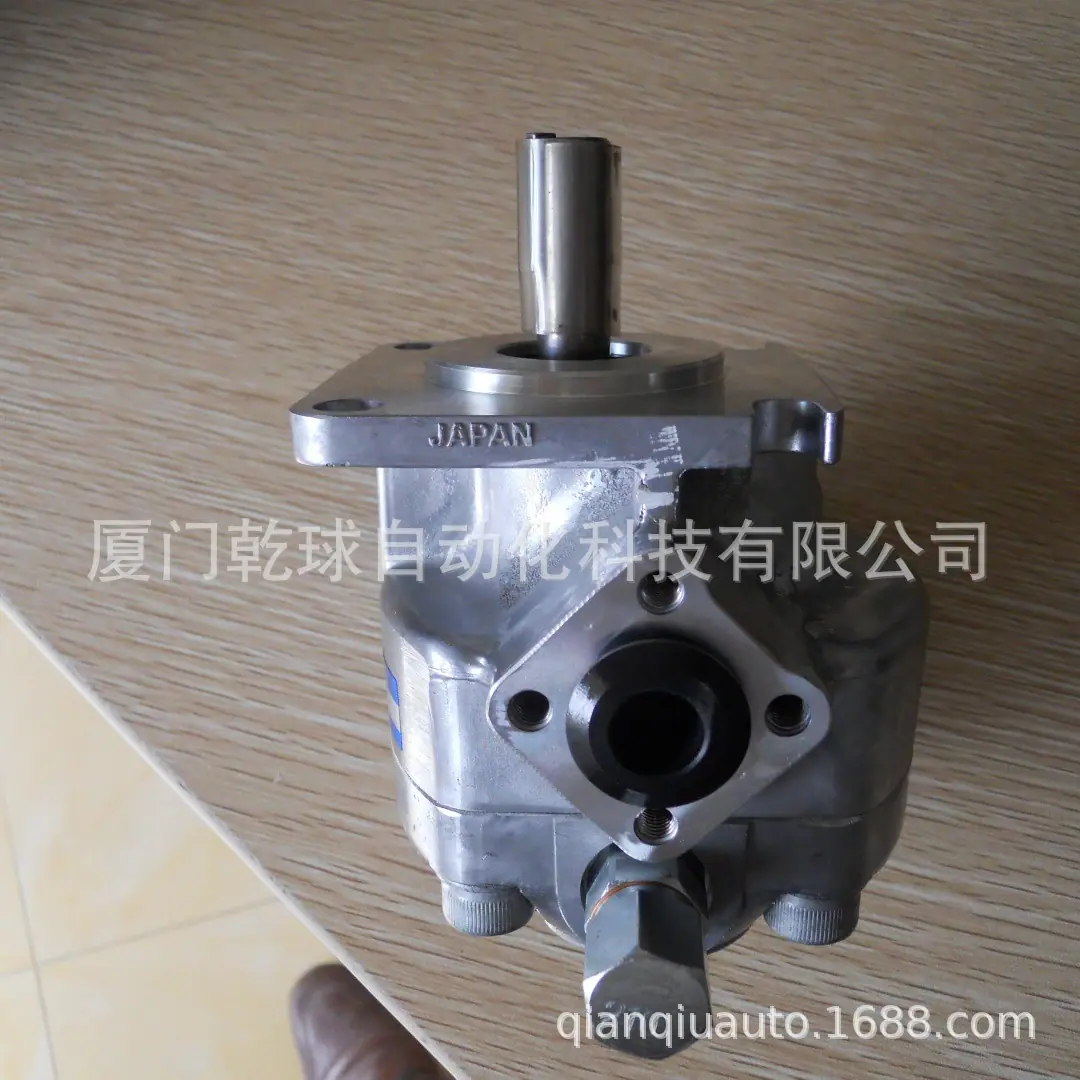

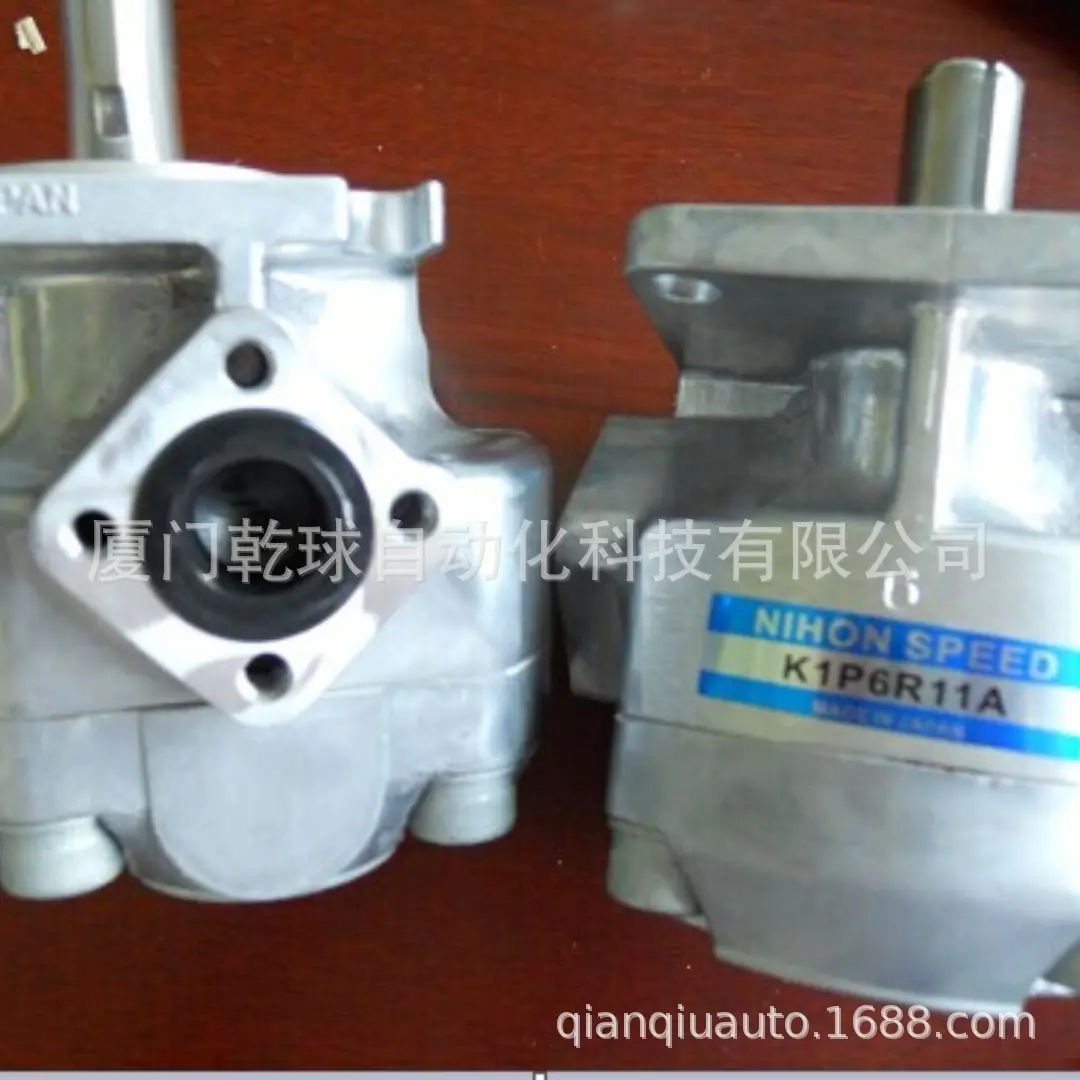

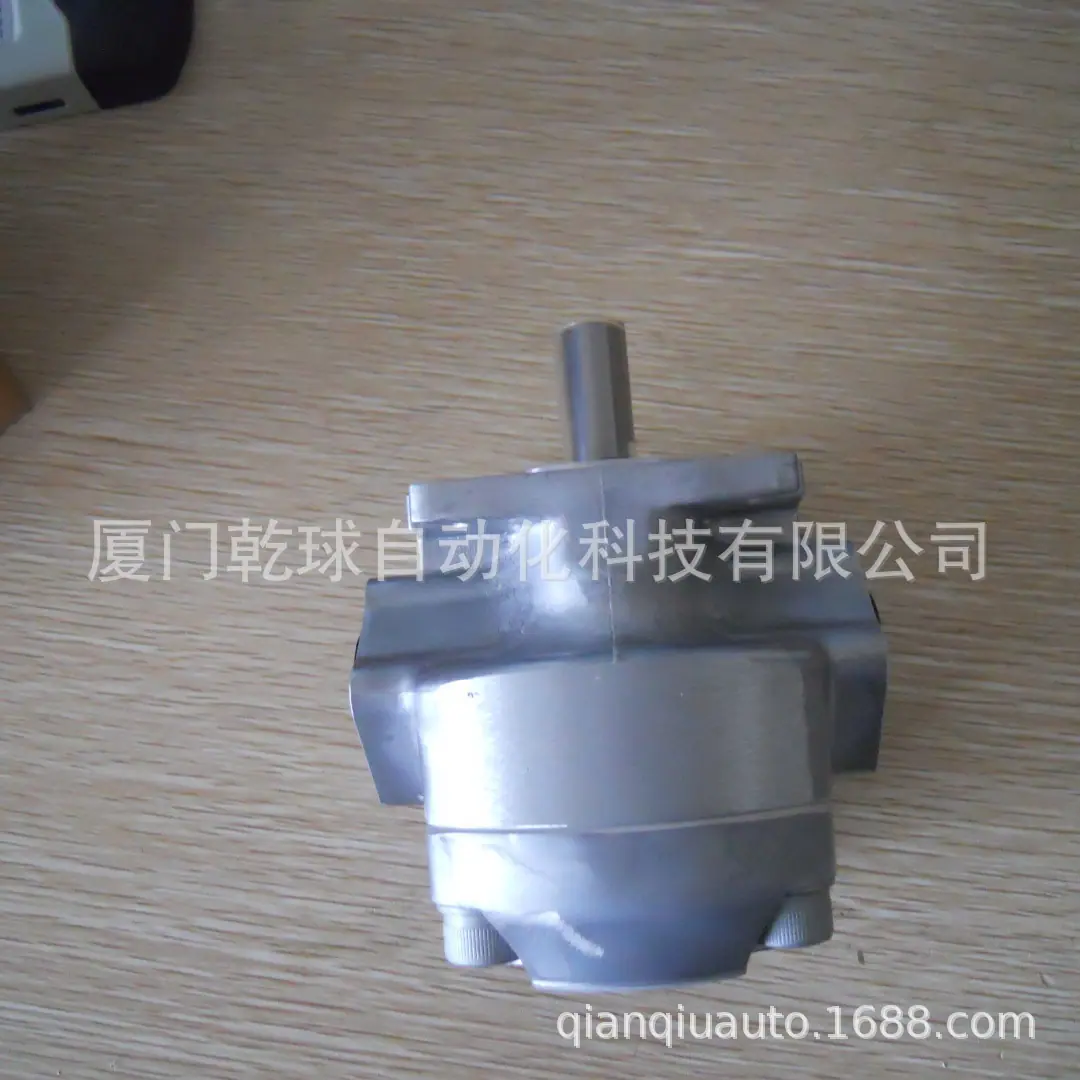

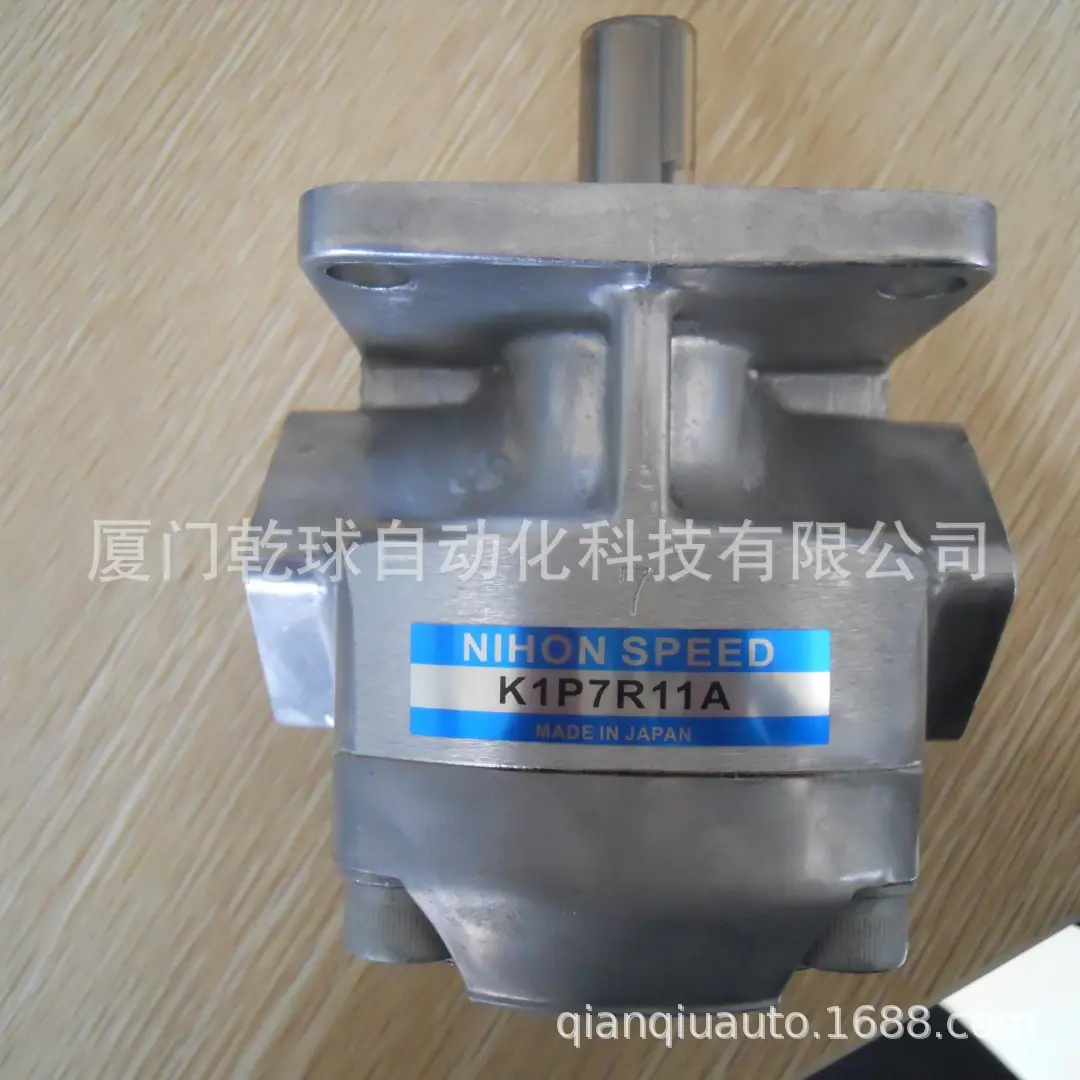

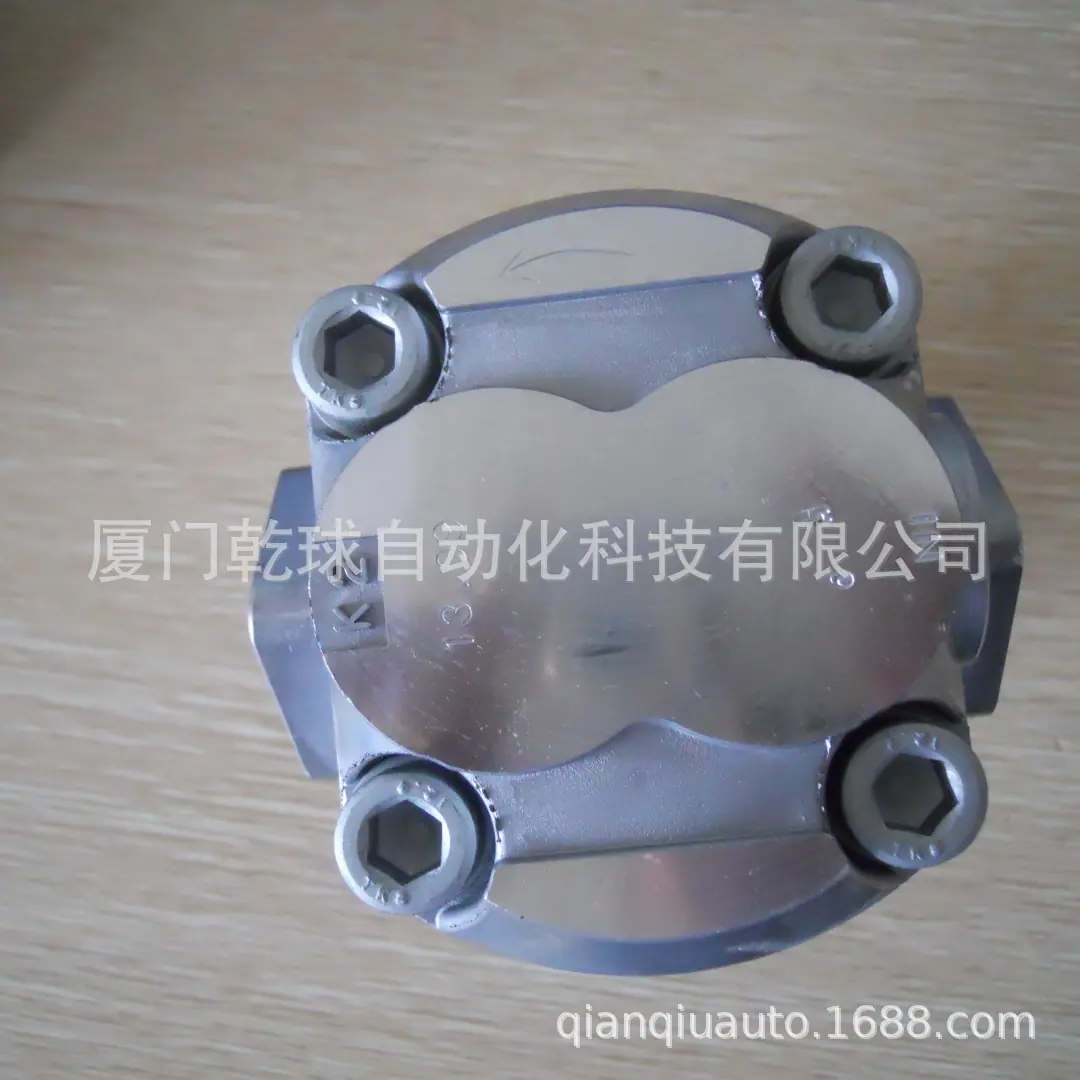

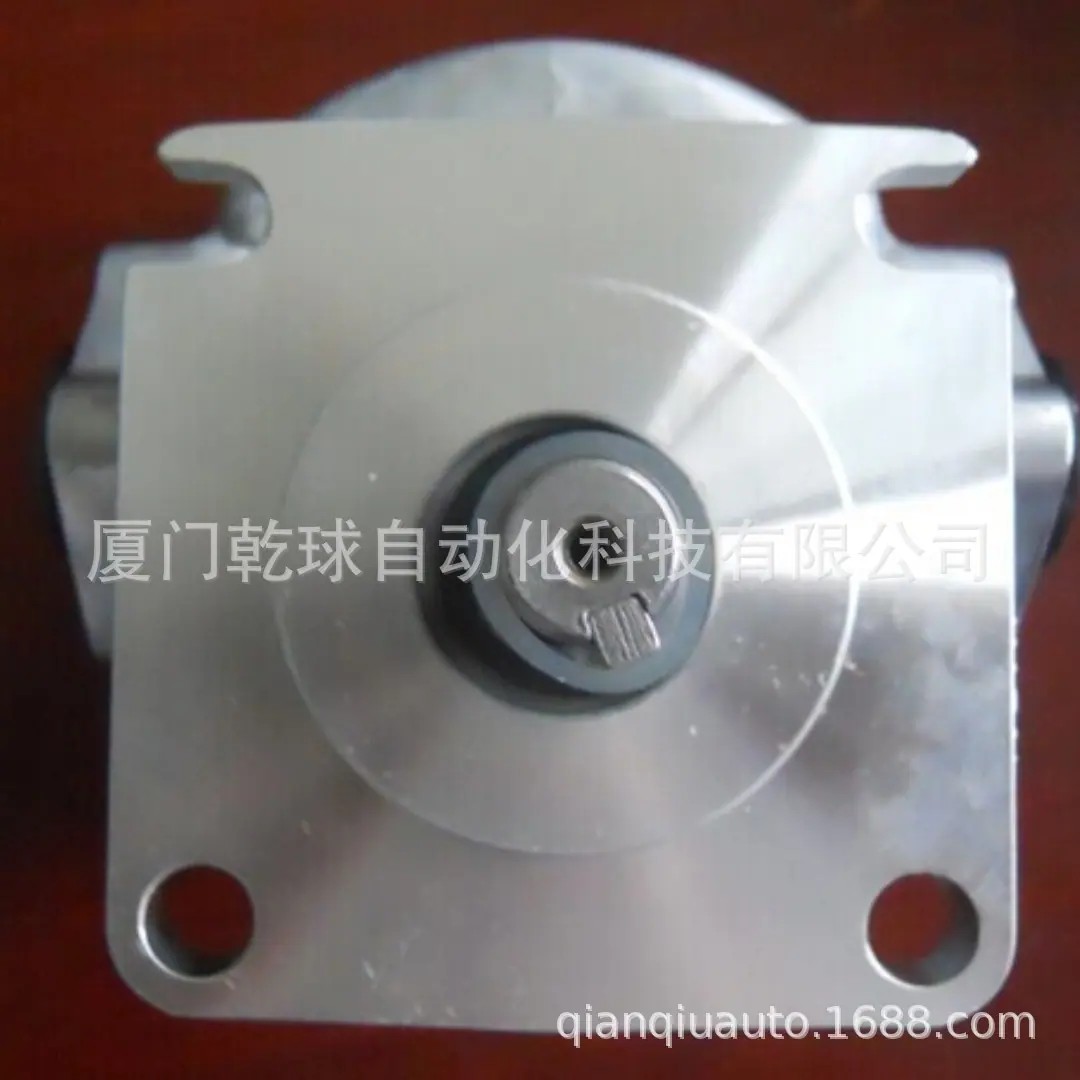

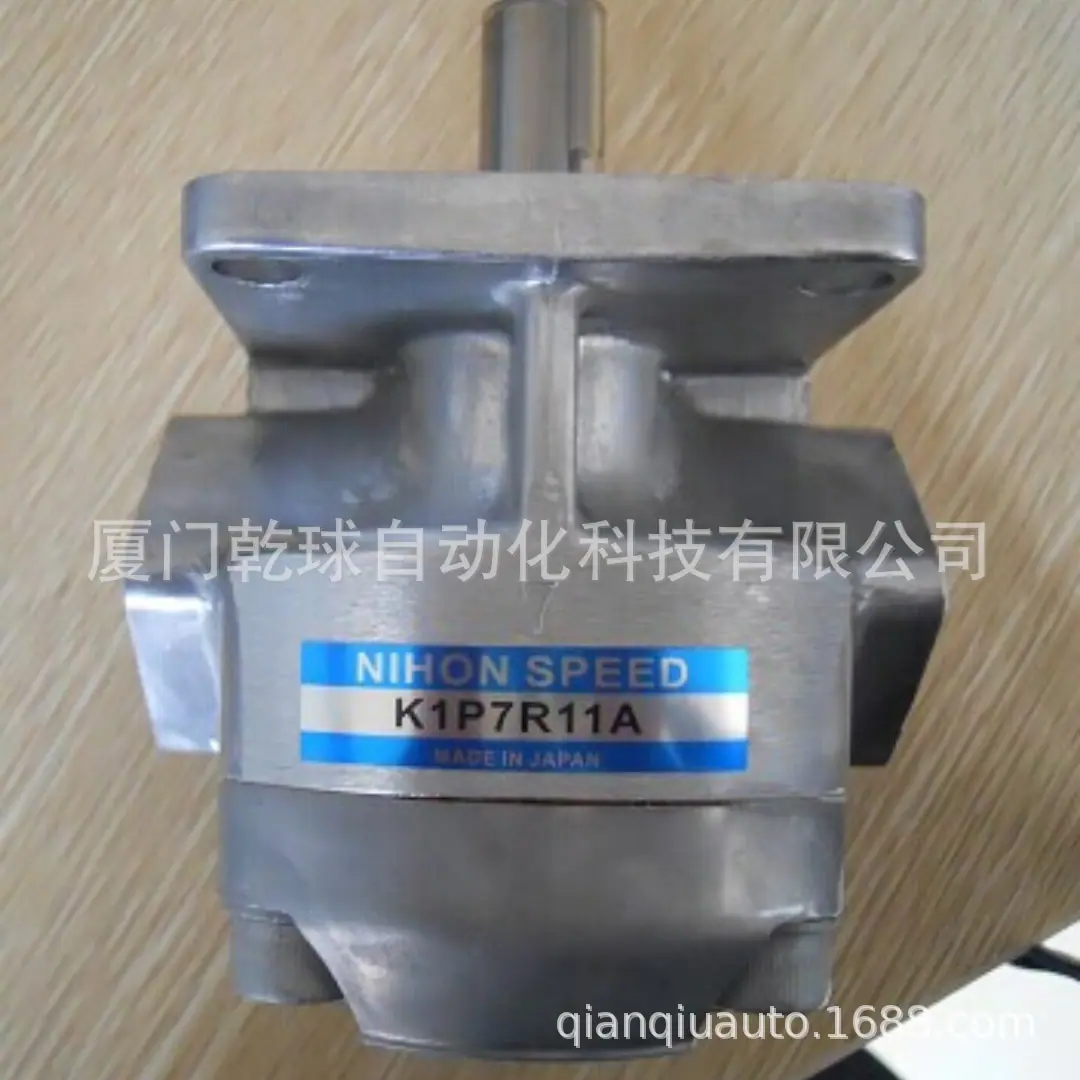

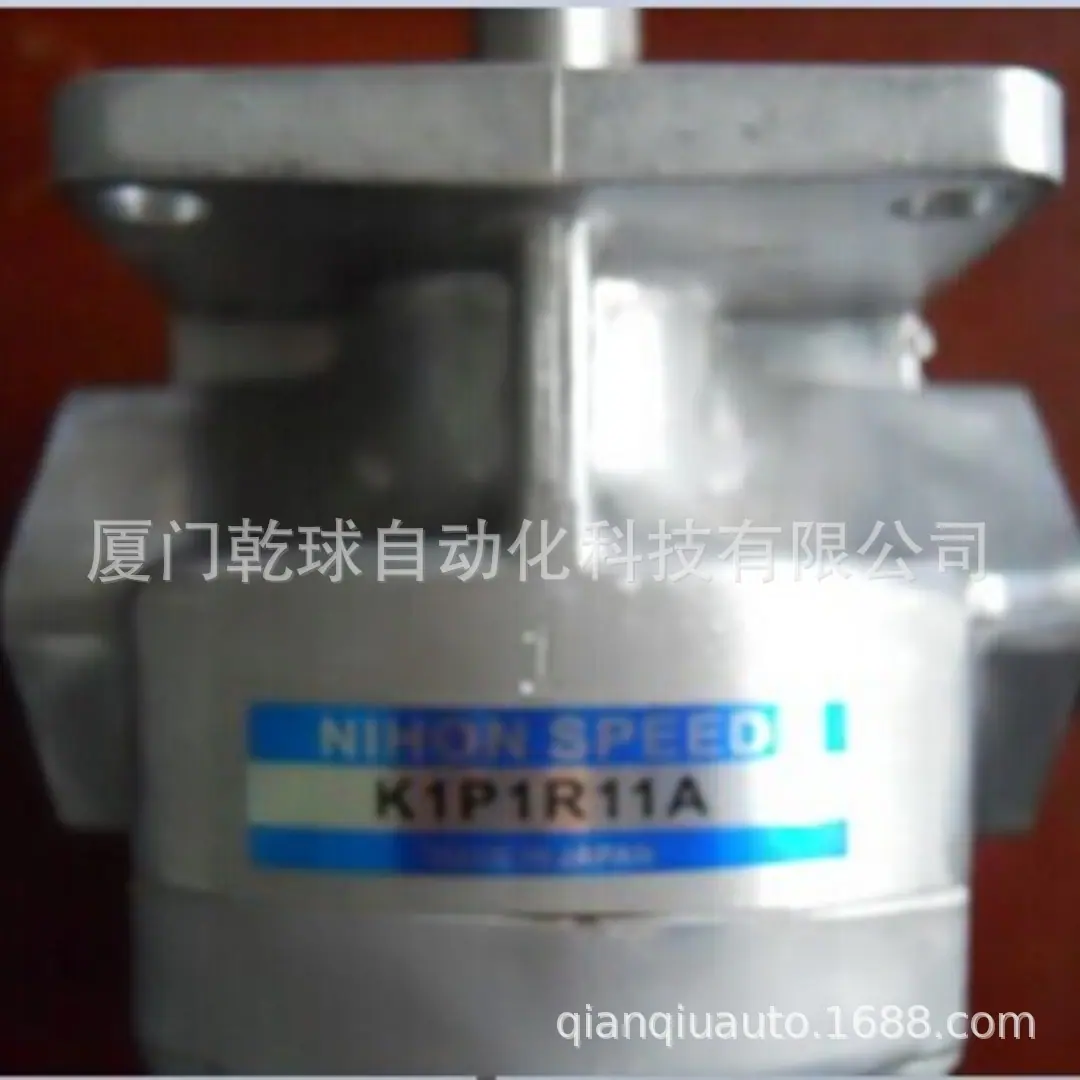

Bomba de Engranajes PA5RD66V140 Japón NIHON SPINDLE Máquina Plegadora Máquina Cizalladora Control Hoja de Metal Plegado
110 días
$62.468 pedido mín (7 uds)
Proveedor 5.0
Cantidad
PA5RD66V140
Especificaciones del producto
Marca
American DANFOSS
Usar
Impact pressure
Modo de conducción
electromagnetic
Posición del eje de la bomba
vertical
Presupuesto
PA5RD66V140
Categoría de producto
Pump
Marca
American DANFOSS
Usar
Impact pressure
Modo de conducción
electromagnetic
Posición del eje de la bomba
vertical
Presupuesto
PA5RD66V140
Categoría de producto
Pump
Marca
American DANFOSS
Usar
Impact pressure
Modo de conducción
electromagnetic
Posición del eje de la bomba
vertical
Presupuesto
PA5RD66V140
Categoría de producto
Pump
Detalles del producto
El texto en las imágenes se puede traducir
I. Equipo de Aplicación Principal
Bomba de engranajes NIHON SPINDLE以Rendimiento de alta presión（Hasta 29.4MPa）、bajo nivel de ruido、Ligero(Cuerpo de aleación de aluminio) yEstructura compactaconocido por, ampliamente utilizado en los siguientes equipos y campos:
Método de Instalación (Paso a Paso)
1. Preparación antes de la instalación PA1RD66V140 PA8RD66V140 PHB12RA11 PA5RD66V140
- Verifique si el modelo de la bomba (serie PHB/PA/PB/PC), la dirección de rotación (R: sentido horario, L: sentido antihorario, visto desde el extremo del eje) y el método de instalación cumplen con los requisitos del sistema.
- Inspeccione el exterior del cuerpo de la bomba, confirme que no hay daños de transporte y que todos los tornillos están apretados.
- Limpie la superficie de montaje, retire las manchas de aceite, las limaduras de hierro y las rebabas, asegúrese de que esté plana.
- Prepara las herramientas: llave dinamométrica, comparador de carátula, nivel de burbuja, herramienta de alineación de acoplamiento, etc.
2. Instalación Básica PHB19RA11F
- Instale la bomba sobre una base sólida y nivelada. Utilice un nivel de burbuja para calibrar la horizontalidad. El error de planitud de la superficie de la base será ≤0.1 mm/m.
- La ubicación de instalación debe ser conveniente para el mantenimiento, dejando suficiente espacio alrededor.
- Si se instala en un soporte de acero, debe colocarse directamente sobre la viga para evitar la deformación.
- El cuerpo de la bomba y la unidad de accionamiento (motor) están conectados por un acoplamiento flexible para evitar impactos rígidos.
3. Corrección de la Alineación del Eje (Paso Clave)
- Asegure la desviación de concentricidad entre el eje de la bomba y el eje de accionamiento ≤0,1 mm，Mantenimiento del juego del plano de acoplamiento2-4 mm
- Primero, fije provisionalmente el cuerpo de la bomba, luego corríjalo con precisión ajustando las cuñas y, finalmente, apriete los pernos de anclaje simétricamente en etapas.
- Después de la calibración, gire manualmente el volante 2-3 revoluciones para confirmar que no hay atascos ni resistencia anormal.
4. Conexión de Tuberías
- Tubería de absorción de aceite：Lo más corto y recto posible, diámetro ≥ diámetro de entrada de la bomba, reducir codos; InstalarMalla 100-180Filtro (área del filtro ≥ 3 veces el área transversal del tubo de succión), previene la entrada de aire
- Tubo de drenaje de aceite：Instalar manómetro y válvula de seguridad (presión de ajuste ≤ 1,1 veces la presión nominal de la bomba); evitar codos de 90° cerca de la salida de la bomba para reducir la pérdida de presión
- Todas las juntas están selladas herméticamente. Antes de instalar tuberías nuevas, las paredes internas deben limpiarse con queroseno para eliminar los residuos.
- La altura desde el puerto de succión de aceite hasta el nivel del líquido del depósito de aceite debe estar dentro de la capacidad de cebado automático de la bomba (generalmente ≤1 m).
