Zhongyu Supply Placa de Dormir YQD200 Almohadilla Inferior Máquina Hidráulica de Elevación de Orugas de Dos Velocidades para Pesquero Máquina de Elevación de Rieles

El tirador hidráulico de vía es una herramienta especial adecuada para el mantenimiento y reparación diarios de las vías férreas. Tiene dos funciones de elevación y extracción de la vía. Tiene una estructura simple, fácil operación, alta eficiencia, no invade límites y es seguro y confiable de usar. Es una herramienta para operaciones ferroviarias.
Principio de funcionamiento del elevador de orugas hidráulico

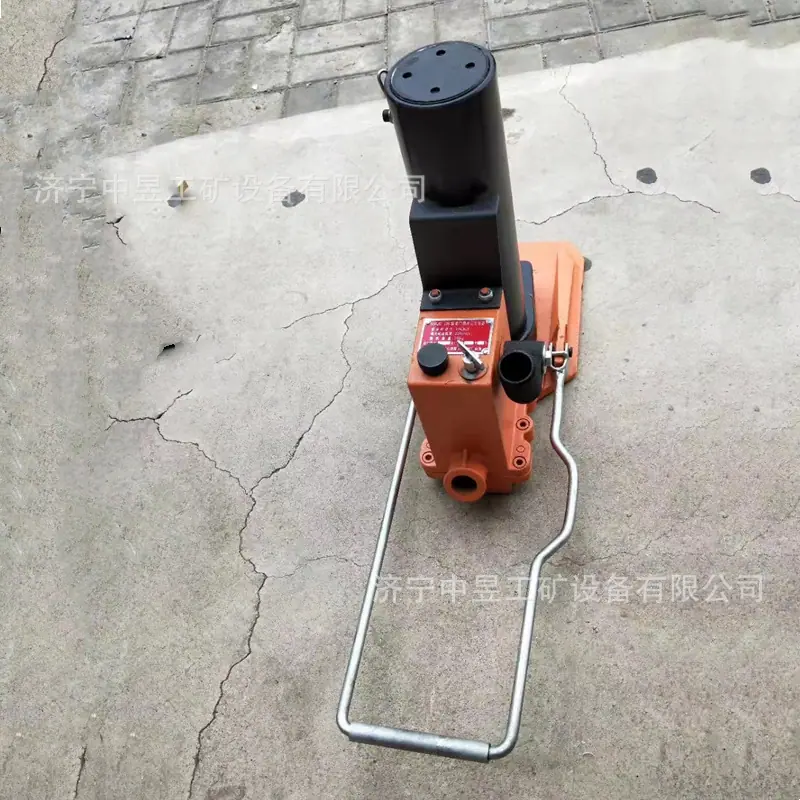

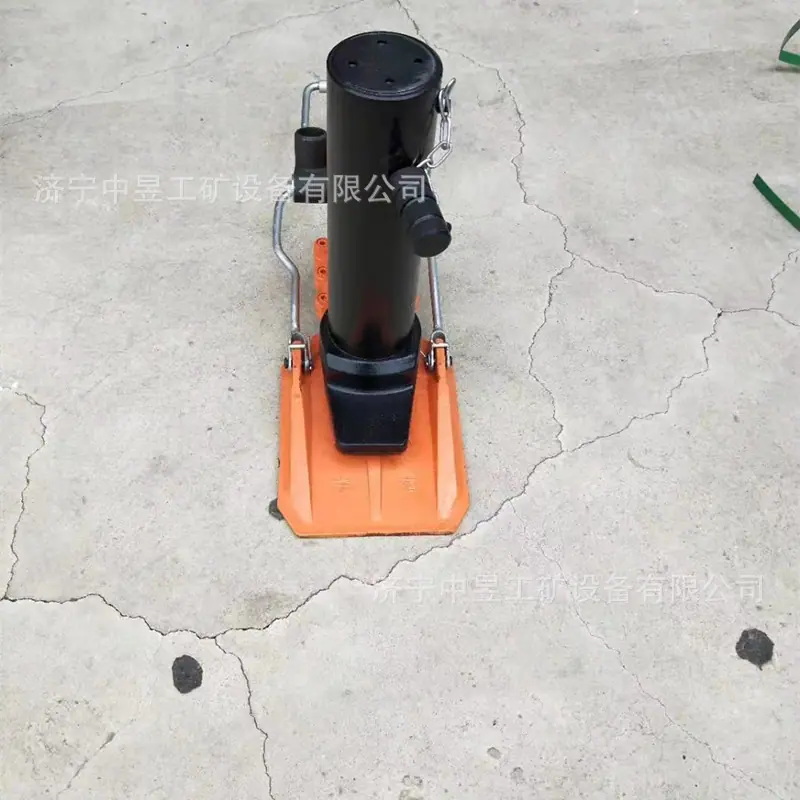

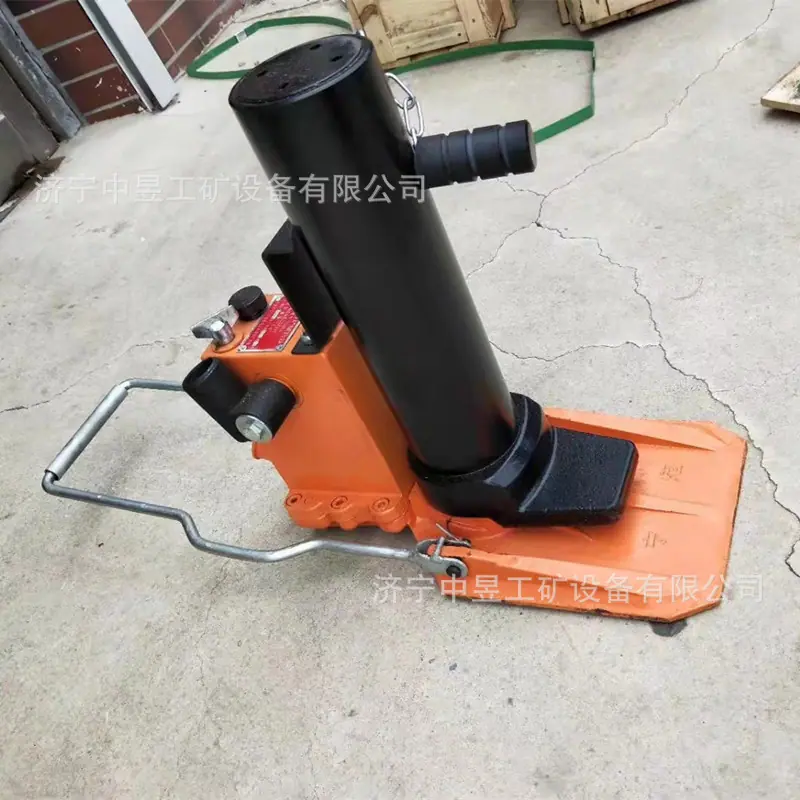

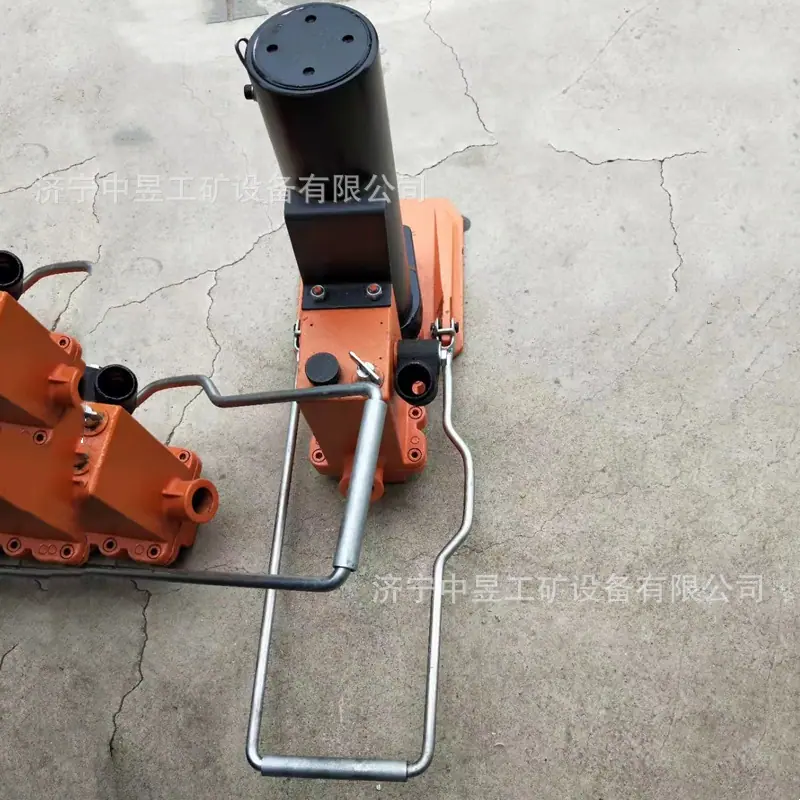

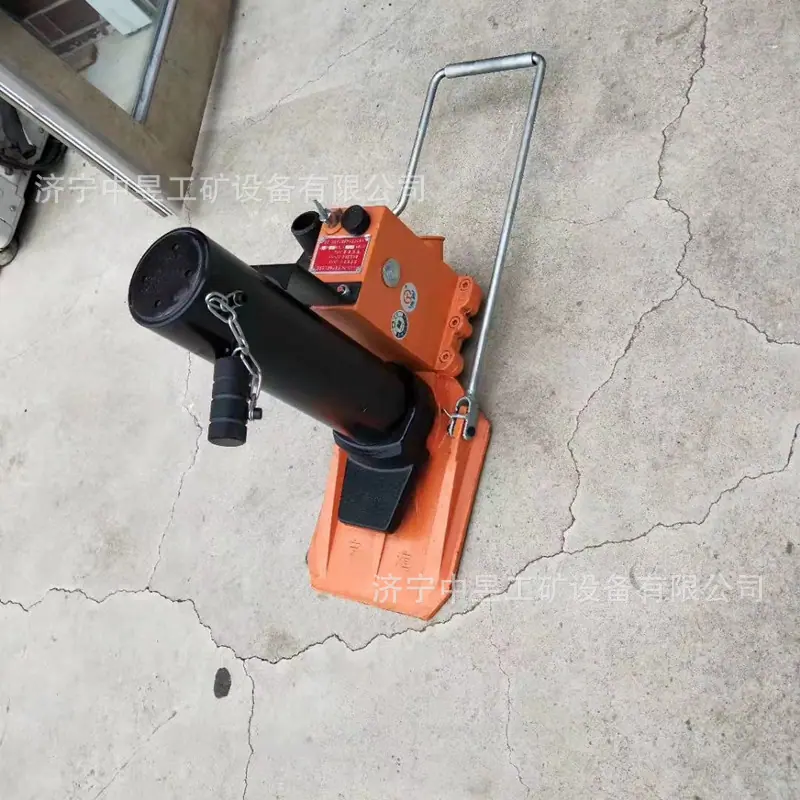

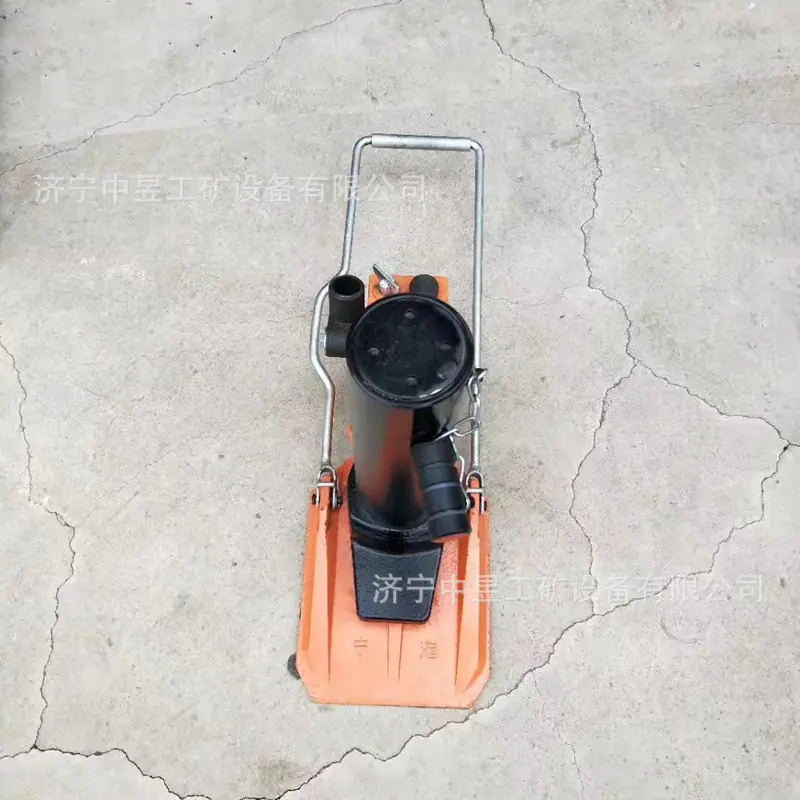

El gato hidráulico de oruga tipo 200 está compuesto por un cilindro, asiento del cilindro, depósito de aceite, bomba de émbolo, soporte, base y manija, etc. La base, el soporte y el asiento del cilindro están articulados por pasadores para formar un mecanismo de cuadrilátero articulado plano. El asiento del cilindro está equipado con mecanismos como una válvula de seguridad y una válvula de retorno de aceite. Mover la palanca de operación hace que el aceite a alta presión generado por la bomba de émbolo entre en el cilindro, empujando el pistón hacia afuera. Bajo la acción del empuje del pistón, el cilindro y el soporte giran simultáneamente hacia arriba alrededor del pasador en la base, generando un empuje vertical hacia arriba en la articulación de la rueda de elevación y, simultáneamente, generando un empuje horizontal sobre el bloque superior del soporte, logrando así el propósito de levantar y tirar de la vía. Parámetros Técnicos Principales

1. Gran capacidad de elevación 250 KN

2. Altura máxima de elevación: 120 mm

3. Diámetro interior del cilindro de aceite principal: φ70MM

4. Diámetro y carrera de la bomba de émbolo manual φ18×35

5. La distancia de elevación de la rueda de la oruga en un movimiento alternativo del mango es de 7 mm.

6. Presión del sistema 56Mpa

7. Peso de la máquina: 26 kg

8. Altura del suelo de la distancia entre ejes: 80 mm

9. Fuerza máxima del mango: 440 N

10. Ángulo de giro del mango 50°

11. Resorte de retorno automático 150㎏／㎝²

12. Tiempo de contrapresión automática: 15 segundos
