I. Introducción a los Productos de Televisión de Fondo de Pozo
La televisión de fondo de pozo es un equipo de tecnología de registro que escanea e imagena pozos a través de una sonda con cámara. Se utiliza principalmente para monitorear la condición técnica de las tuberías y revestimientos, localizar partes dañadas de los pozos de agua, y también puede aplicarse en múltiples campos como la geología de ingeniería, la hidrogeología y la prospección geológica. Puede transmitir imágenes en tiempo real desde el subsuelo a la superficie, permitiendo al personal comprender intuitivamente la situación en el fondo del pozo, y es una herramienta auxiliar importante para las operaciones de perforación, reparación de pozos y sondeos de fondo de pozo.

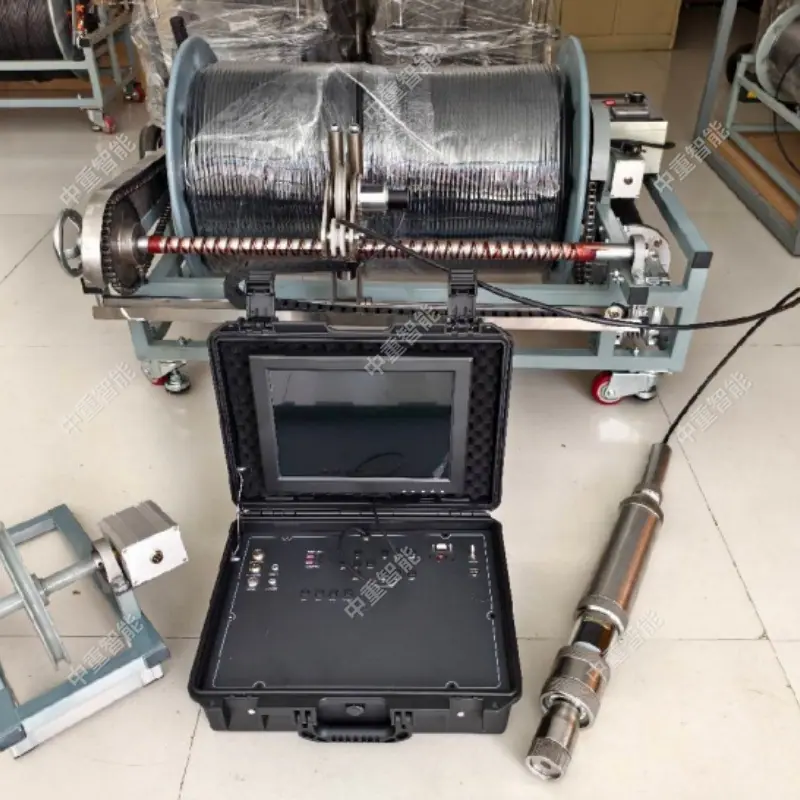

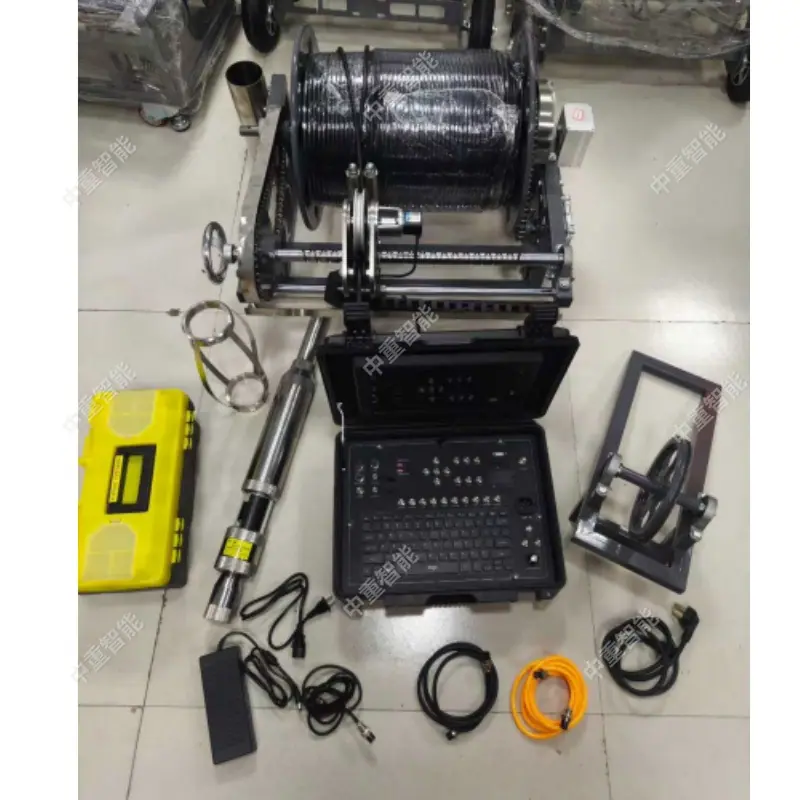

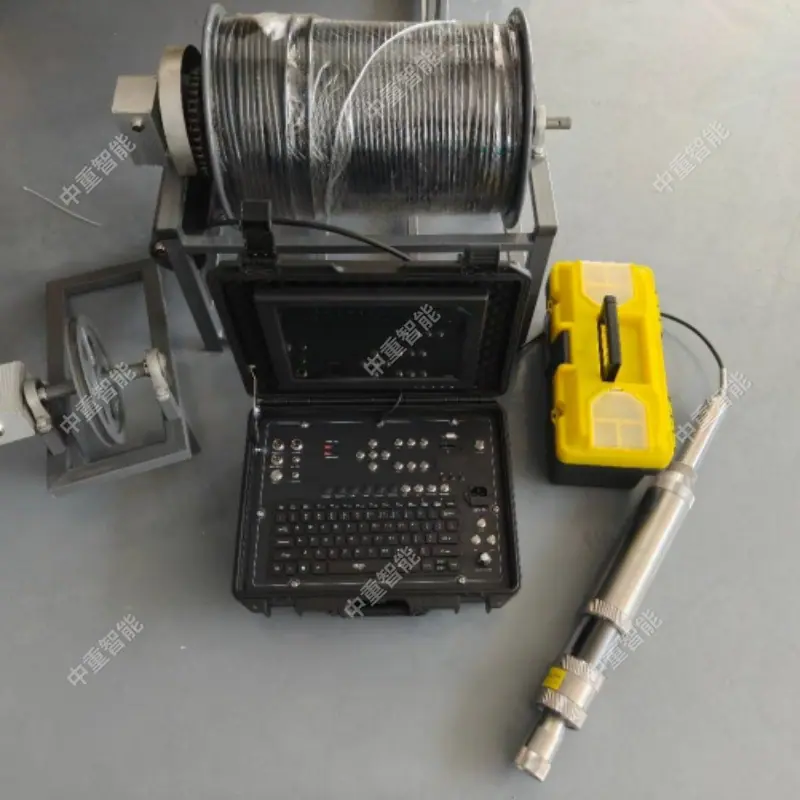

Un sistema completo de televisión de fondo de pozo suele constar de partes como una cámara de fondo de pozo (sonda), un cable de transmisión, un controlador de superficie, un cabrestante y equipo de visualización y procesamiento de imágenes. Su principio de funcionamiento es instalar la cámara y un objetivo gran angular con apertura automática en una carcasa impermeable y resistente a la presión, bajarla al pozo que se va a monitorear, utilizar el principio de imagen óptica para fotografiar la pared interior de la tubería de revestimiento del pozo, transmitir las imágenes capturadas de la pared del pozo a la superficie a través del cable, procesarlas mediante circuitos electrónicos y mostrar las imágenes y la información de profundidad en la pantalla del monitor, permitiendo también la grabación y el almacenamiento de las imágenes.
II. Clasificación de Productos de Televisión Subterránea
(1) Clasificación por diámetro de la sonda
Sondas de Diámetro Pequeño (p. ej., Φ22mm - Φ50mm): Estas sondas tienen un diámetro más pequeño y son adecuadas para pozos o perforaciones con diámetros de aproximadamente 60 mm a 150 mm. Por ejemplo, una sonda de doble cámara con vista lateral de 40 mm puede soportar presiones de hasta 15 MPa y puede operar dentro de los 1500 metros de profundidad de agua ordinaria. Puede entrar en algunas perforaciones estrechas y proporciona buenos resultados de detección para pozos de agua de pequeño diámetro y perforaciones pequeñas de exploración geológica. Una sonda de 50 mm tiene ventajas en la configuración de iluminación, con 24 LED para la vista lateral, proporcionando imágenes más claras al observar áreas confinadas. Su longitud es ligeramente mayor que la de la sonda de 40 mm, y su rango de aplicación también es más amplio.
Sonda de Diámetro Grande (por ejemplo, Φ70 mm - Φ100 mm): Adecuada para pozos con diámetros de aproximadamente 100 mm a 500 mm, como las sondas de visión lateral de doble cámara de 75 mm. La resistencia a la presión puede alcanzar de 20 a 80 MPa, lo que les permite manejar entornos de fondo de pozo más profundos y complejos. Estos tipos de sondas se utilizan a menudo para inspeccionar pozos petroleros de gran diámetro y pozos de proyectos de conservación de agua a gran escala. Tienen mayores capacidades antiinterferencia y estabilidad, evitando eficazmente que la sonda se atasque por escombros en el fondo del pozo.
(II) Clasificación por Campo de Aplicación
Televisión de Pozos para Campos Petroleros: Diseñada específicamente para el complejo entorno de fondo de pozo de los campos petroleros, posee características de resistencia a altas temperaturas, resistencia a altas presiones y resistencia a la corrosión. Puede detectar corrosión, deformación y daños en tuberías de producción y revestimiento de pozos petroleros, y también puede localizar condiciones complejas de fondo de pozo como objetos caídos, proporcionando datos precisos de soporte para la extracción y el mantenimiento de campos petroleros.
TV de pozo para Proyectos de Conservación de Agua: Se utiliza principalmente para la inspección de pozos de agua, incluyendo la detección de daños en la pared del pozo, desplazamientos, grietas, huecos y escombros en el fondo del pozo. También se puede utilizar en escenarios como topografía submarina y operaciones submarinas. Este tipo de equipo se enfoca en la claridad de la imagen y las capacidades de transmisión en tiempo real, permitiendo al personal comprender rápidamente la estructura del pozo y garantizar la operación segura de los proyectos de conservación de agua.
Televisión de Pozos para Exploración Geológica: Adecuada para campos como la geología de ingeniería, la hidrogeología y la exploración de minerales, puede ayudar a los geólogos a comprender información como las fracturas de las capas de roca y las estructuras geológicas, proporcionando una base para la exploración geológica y el desarrollo de recursos minerales. Su sonda tiene una gran flexibilidad y adaptabilidad, y puede operar en diferentes tipos de entornos geológicos.
III. Ventajas de los Productos de Televisión de Fondo de Pozo
(1) Monitoreo Visual Intuitivo
En comparación con los métodos tradicionales de detección en pozo, la televisión en pozo puede transmitir imágenes del interior del pozo a la superficie en tiempo real, permitiendo al personal ver directamente la situación real bajo tierra a través de un monitor, eliminando la necesidad de inferencias empíricas y mejorando en gran medida la precisión y la eficiencia de la detección. Tanto las grietas sutiles en la pared del pozo como los daños menores en el equipo de fondo de pozo se pueden presentar claramente, facilitando la identificación oportuna de problemas y la implementación de medidas correspondientes.
(II) Observación integral desde múltiples ángulos
El núcleo de la cámara de sonda del televisor de pozo soporta rotación circunferencial de 360° y rotación de inclinación de 180°, permitiendo una observación omnidireccional. Combina las ventajas de la observación panorámica (fuerte sentido del espacio, alta eficiencia) y la observación rotatoria de vista lateral (detalle fino, distorsión mínima). Admite rotación horizontal de 360° y ajuste del ángulo de inclinación, puede adaptarse a diferentes tipos de pozos como verticales, horizontales e inclinados, cubre de manera integral todas las áreas del pozo y evita puntos ciegos de detección.
(III) Imagen de Alta Definición y Medición Precisa
El sistema avanzado de televisión de fondo de pozo utiliza cámaras digitales de alta resolución y alta cantidad de píxeles con lentes de gran angular, asegurando una buena calidad de imagen incluso en entornos con poca luz. Puede distinguir grietas de 0.1 mm o incluso más finas y admite la transmisión y grabación en tiempo real de imágenes de alta definición de hasta 1080P o incluso 2K y superiores.
(4) Fuerte adaptabilidad a entornos complejos
El equipo de televisión de pozo tiene buena resistencia ambiental, incluyendo propiedades como resistencia al agua, resistencia a la presión y resistencia a altas temperaturas. La clasificación de resistencia al agua de algunos equipos puede alcanzar los 10 megapascales o incluso los 25 megapascales, permitiendo una operación normal en entornos a miles de metros bajo el agua; el rango de resistencia a altas temperaturas puede ser de -20℃ a 300℃, permitiendo que se adapte a entornos de pozo de alta o baja temperatura en diferentes regiones y a diferentes profundidades.
