Medidor de Flujo con Placa de Orificio para Monitoreo de Datos de Minería, Medidor de Flujo con Placa de Orificio para Tubería de Gas, Dispositivo de Flujo con Placa de Orificio para Mina de Carbón

El Medidor de Flujo por Orificio de Mina es un dispositivo de medición de flujo por presión diferencial de uso común en las tuberías de drenaje de gas de las minas de carbón y en las galerías de ventilación. Se utiliza para medir el caudal de fluidos como gas y aire, y es el equipo de medición principal para evaluar la efectividad de la extracción de gas y detectar los sistemas de ventilación.
1. Introducción del producto

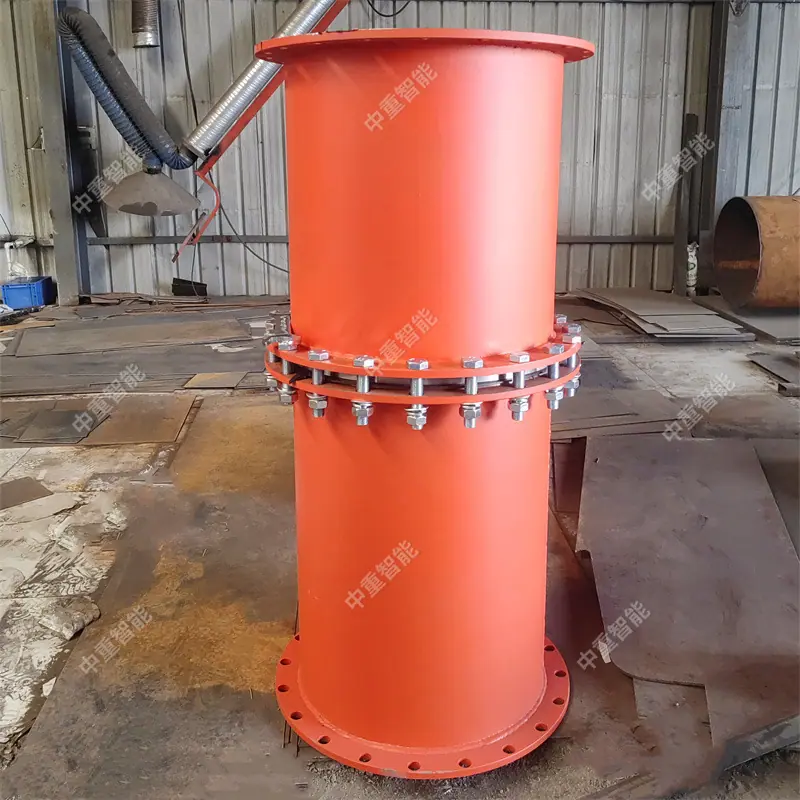

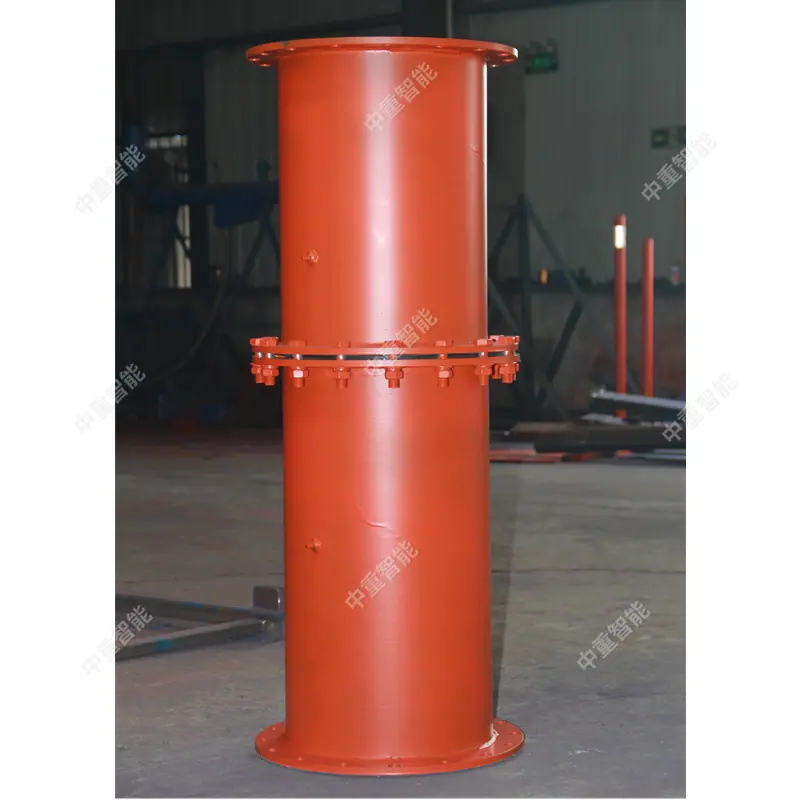

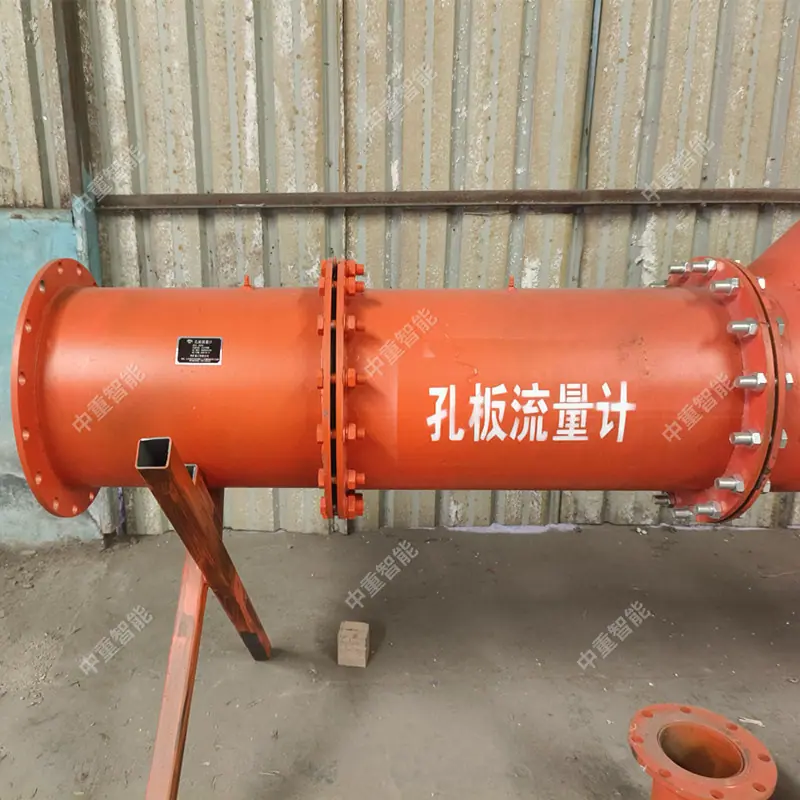

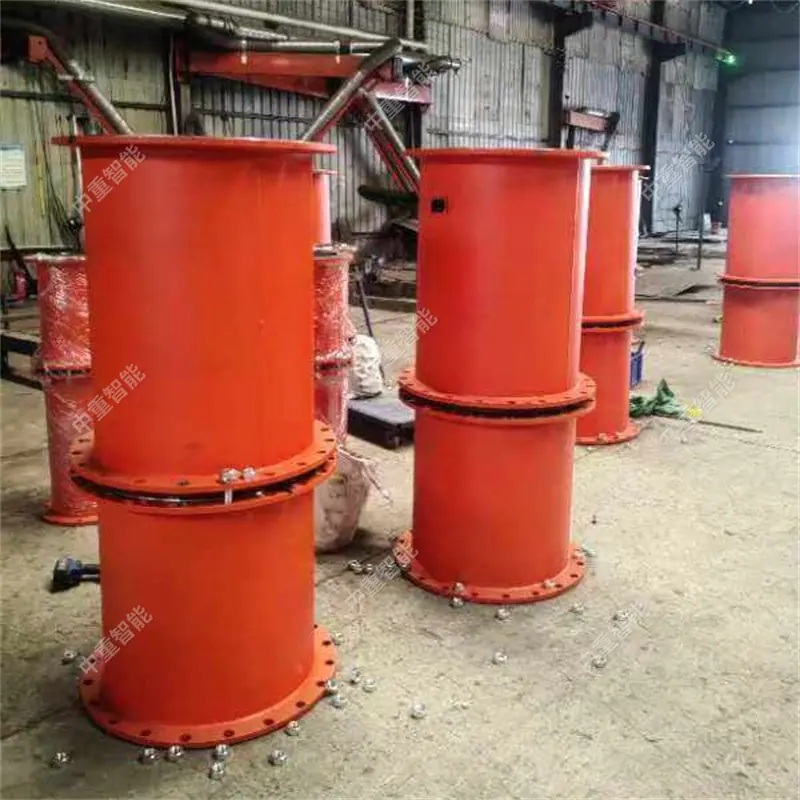

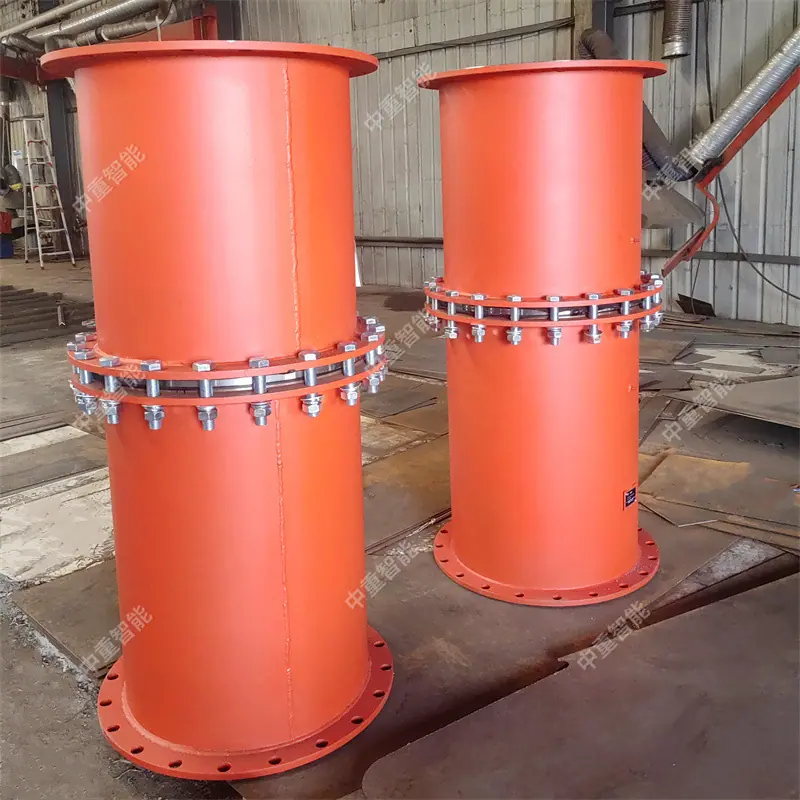

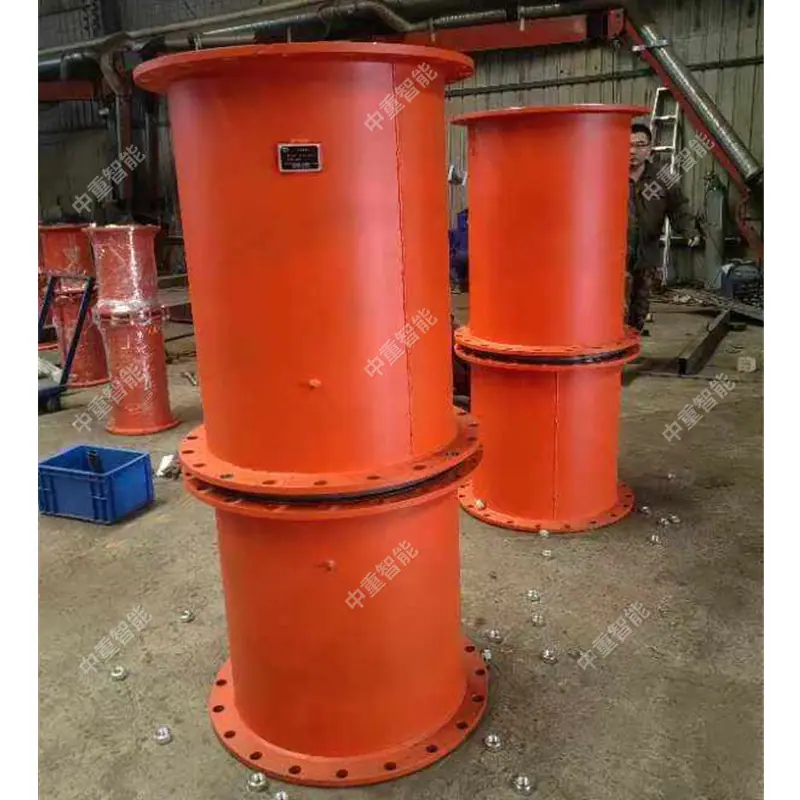

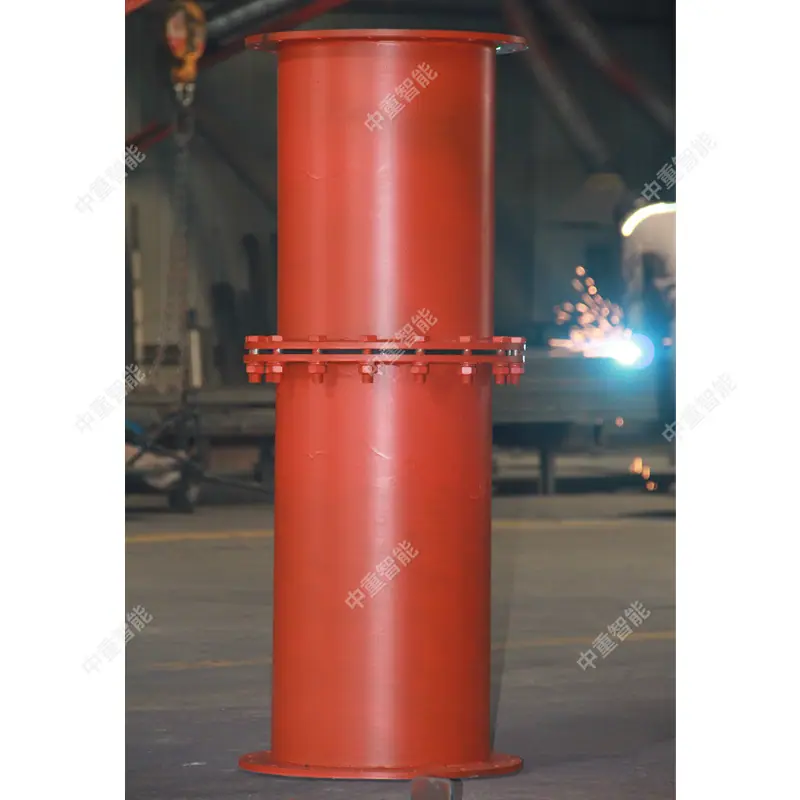

Este caudalímetro consta de un dispositivo de estrangulamiento con placa de orificio, un sensor de presión diferencial, tuberías de toma de presión y una unidad de visualización y cálculo. Durante la instalación, se instala una placa de orificio estándar en serie en la tubería de drenaje de gas. Basándose en la relación entre la presión diferencial generada cuando el fluido pasa a través de la placa de orificio y el caudal, se calcula el caudal de fluido en la tubería. Cumple con los requisitos de los estándares de medición de minas de carbón. La mayoría de los productos están diseñados como a prueba de explosiones y de seguridad intrínseca, poseen certificación de seguridad para minas de carbón y pueden usarse directamente en entornos con alto contenido de gas subterráneo. Se utilizan ampliamente en escenarios como la monitorización del caudal en tuberías de drenaje de gas, la determinación de la resistencia de la ventilación de la mina y la evaluación del efecto de drenaje.
2. Categorías principales
1. Clasificado por función y estructura:
Tipo de División Tradicional: Placa de Orificio + Manómetro de Presión Diferencial, leer manualmente la presión diferencial y calcular manualmente el caudal, estructura simple y bajo costo, utilizado principalmente para puntos de inspección y monitoreo manual
Tipo Integrado Inteligente (Principal): Placa de Orificio + Transmisor de Presión Diferencial Intrínsecamente Seguro + Unidad de Cálculo de Pantalla, mide automáticamente la presión diferencial, calcula y muestra el caudal, puede almacenar datos, es el modelo principal actual para minas de carbón
‌Tipo Inteligente en Red‌: Añade función de comunicación a la base todo en uno, permitiendo la carga en tiempo real de datos de tráfico al sistema de monitoreo de la mina, adecuado para las necesidades de monitoreo en línea de minas inteligentes
2. Clasificado por método de instalación:
Tipo de conexión por brida: Conexión fuerte y buen sellado, adecuada para el monitoreo de flujo continuo de tuberías principales fijas
Tipo de sujeción: Estructura compacta, fácil de montar y desmontar, adecuada para inspecciones temporales y para mediciones rotativas en múltiples puntos de medición.
III. Características Principales y Ventajas
1. Estructura simple y fiable, buena estabilidad de medición
La estructura de placa de orificio es madura, el principio es claro, no tiene partes móviles, no se daña fácilmente durante el uso a largo plazo y la precisión de la medición es estable. Es una solución clásica y fiable para la medición de caudal en tuberías de minas de carbón.
2. Cumplimiento de normas, adecuado para entornos subterráneos de alto riesgo
Los productos regulares tienen Certificación de Seguridad en Minas de Carbón y Certificación Antideflagrante. La unidad de adquisición de presión diferencial está diseñada con seguridad intrínseca y puede usarse directamente en minas subterráneas con alto contenido de gas, cumpliendo con los requisitos de inspección de seguridad.
3. Bajo costo, gran versatilidad
Costo de adquisición 30%-50% menor que otros tipos de caudalímetros de minería, adecuado para las necesidades de medición de caudal de la mayoría de las tuberías de drenaje y ventilación de gas, se puede personalizar para diferentes diámetros de tubería.
4. El modelo inteligente calcula automáticamente, ahorrando molestias manuales
Los modelos inteligentes convencionales pueden realizar automáticamente la conversión de presión diferencial a flujo, mostrando directamente el flujo neto de gas en condiciones estándar, eliminando la necesidad de consultas manuales en tablas y cálculos, evitando errores humanos y mejorando la eficiencia de la detección.
5. Fácil de instalar y modificar, amplia adaptabilidad
Se puede instalar directamente en tuberías nuevas o conectar convenientemente en serie a tuberías existentes, adecuado para la modernización de sistemas antiguos de drenaje de minas sin modificaciones a gran escala de la tubería.
6. Bajo costo de mantenimiento y larga vida útil
La placa de orificio está fabricada de acero inoxidable, resistente a la corrosión y al desgaste, y tiene una vida útil de más de 10 años bajo uso normal. Solo requiere limpieza periódica del polvo superficial, lo que resulta en una carga de trabajo de mantenimiento extremadamente baja.
