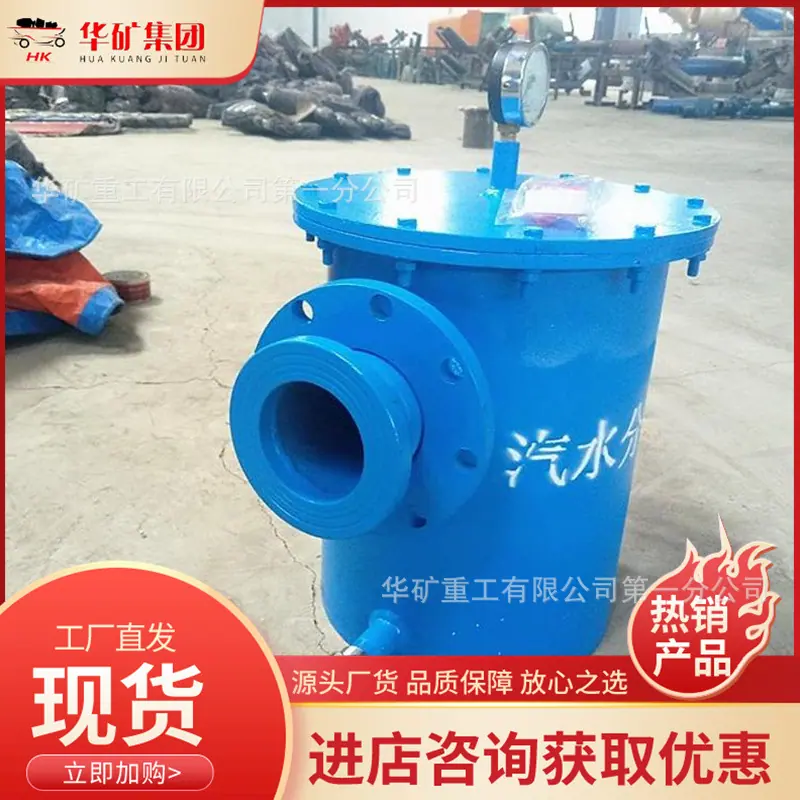

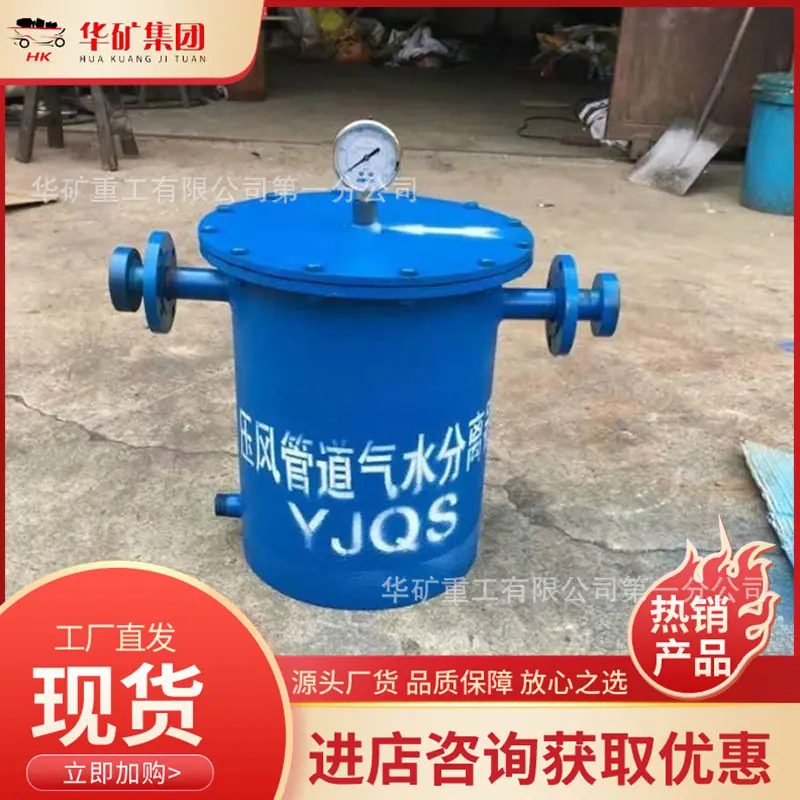

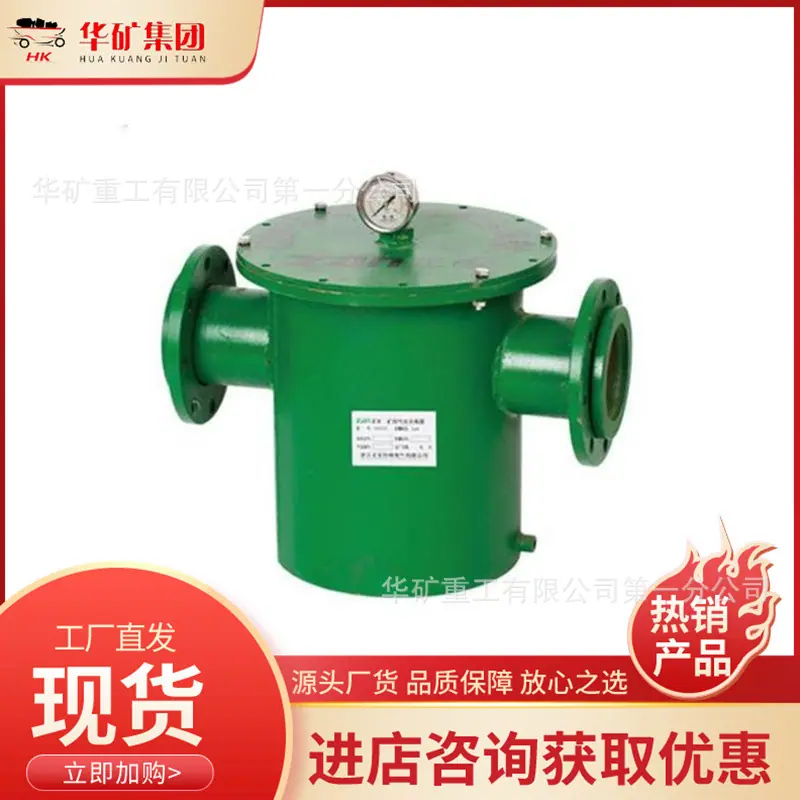

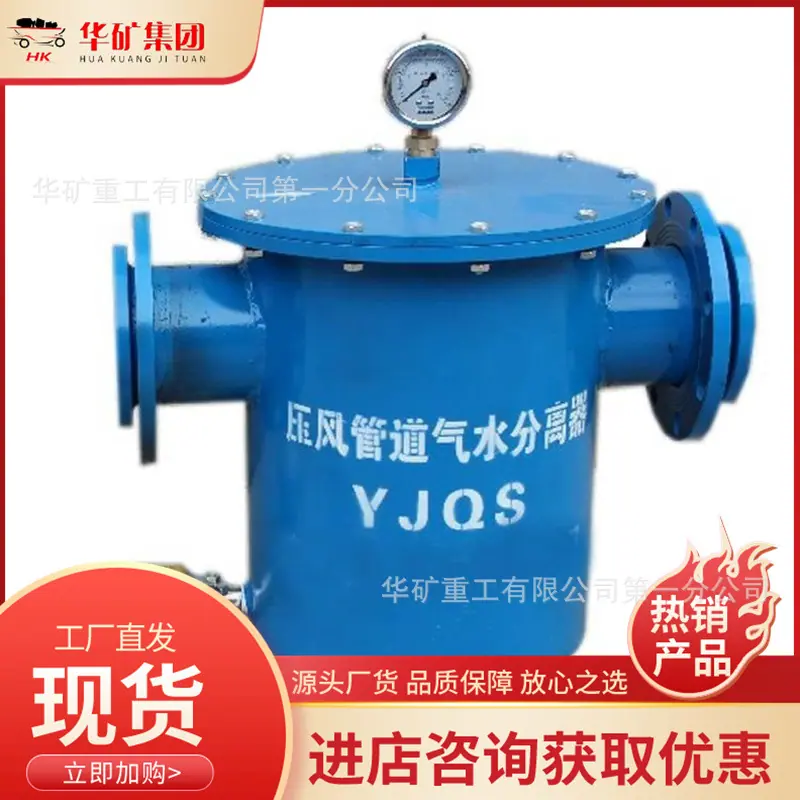

Tubería de Aire de Mina Separación de Impurezas de Agua y Gas Filtro de Separación Gas-Agua YJQS-C Filtro de Separación Gas-Agua

Instrucciones del filtro de separación aire-agua para tuberías de aire comprimido YJQS-C

La tubería principal de suministro de aire del separador de vapor y agua debe estar equipada con un colector de agua y un drenaje, y se debe instalar un interruptor y un separador de vapor y agua en la conexión entre la tubería de suministro de aire y el dispositivo de autorrescate. Las válvulas del sistema de autorrescate de aire comprimido deben estar completamente instaladas y las llaves de las válvulas deben estar en la misma dirección para garantizar el funcionamiento normal del sistema.

Además de conectar el suministro de aire y el dispositivo de autorrescate, se debe instalar un interruptor y un separador de vapor y agua. Las válvulas del sistema de autorrescate de aire comprimido deben estar completamente instaladas y las llaves de las válvulas deben estar en la misma dirección para garantizar el funcionamiento normal del sistema. El separador de vapor y agua es adecuado para separar vapor, agua e impurezas en la tubería de aire comprimido de la mina, eliminar las gotas atrapadas en el sistema de vapor y aire comprimido, separar partículas sólidas en el gas y separar el gas y el líquido de diversos gases.

Parámetros técnicos:

presión de diseño:1,5 Mpa

Pérdida de presión:≤0.002 Mpa

Eficiencia de separación:99%

Tamaño de la conexión:DM15～350

Tipo de interfaz: bridaPN1.6/PN2.5/PN4.0

¿Cómo funciona el filtro separador aire-agua del conducto de aire comprimido?

1. Una gran cantidad de gas con agua entra en el separador gas-agua y se mueve en una inclinación centrífuga descendente. El agua arrastrada se separa gracias a la velocidad reducida. El líquido separado fluye a través de la trampa de vapor y el gas limpio y seco se descarga por la salida del separador. Gracias a la estructura simple del separador de descarga de líquido, se minimiza la pérdida de presión y el equipo se abastece con gas limpio.

Antes de la instalación, la tubería debe purgarse con gas presurizado para eliminar la suciedad. Artículos varios.

2. Este separador debe instalarse en la tubería de aire comprimido de la mina de carbón. Se recomienda instalar válvulas de cierre antes y después del separador.

3. Dirección de instalación: La flecha en el cuerpo de la válvula apunta en la misma dirección que el fluido en la tubería (la flecha en el cuerpo de la válvula apunta a la salida del fluido).
