Una perforadora de percusión accionada por aire comprimido. Según su método de propulsión, se divide en perforadoras portátiles, perforadoras neumáticas, perforadoras telescópicas de elevación y perforadoras de riel.

La clasificación común en ingeniería se basa en el método de apoyo del taladro de roca.

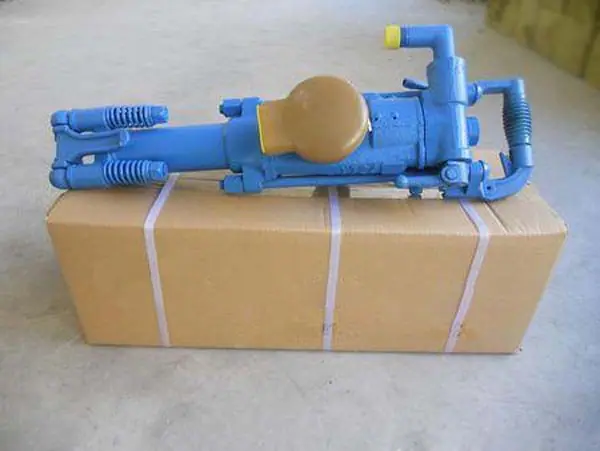

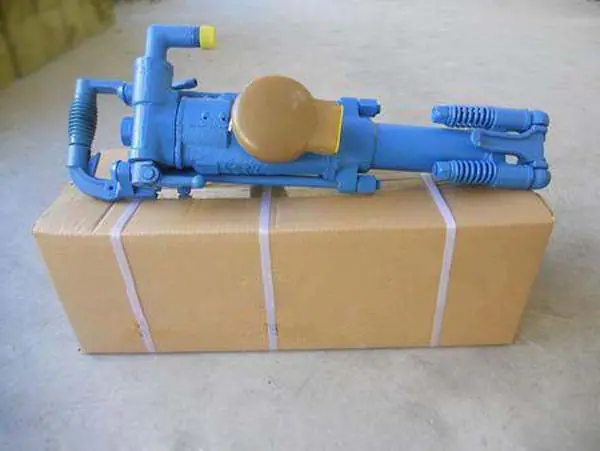

(1) Perforadoras de roca manuales. Este tipo de perforadora es ligera, generalmente pesa menos de 25 kg y se opera manualmente. Permite perforar diversos barrenos de diámetro pequeño y poco profundos. Generalmente, solo perfora barrenos descendentes y casi horizontales. Debido a su operación manual, la intensidad de trabajo es alta, la energía de impacto y el torque son bajos, y la velocidad de perforación es lenta, por lo que rara vez se utiliza en minas subterráneas. Entre las perforadoras de roca que pertenecen a esta categoría se incluyen los modelos Y3 e Y26.

(2) Perforadoras de roca con patas neumáticas. Este tipo de perforadora se instala sobre patas neumáticas para su funcionamiento. Estas patas desempeñan una función de soporte y propulsión, lo que reduce la intensidad de trabajo del operador. Su eficiencia de perforación es mayor que la anterior. Permite perforar barrenos horizontales o inclinados con una profundidad de 2,5 m y un diámetro de 34,42 mm. Se utiliza ampliamente en minas. Modelos como el YT23 (7655), el YT24, el YT28 y el YTP26 pertenecen a este tipo de perforadora.

(3) Perforadora telescópica de roca ascendente. Este tipo de perforadora tiene sus patas neumáticas y su bastidor principal en el mismo eje longitudinal y conectados como uno solo, por lo que también se denomina "perforadora telescópica de roca". Se utiliza especialmente para perforar barrenos ascendentes de 60° a 90° y se utiliza principalmente en operaciones de perforación de roca en zonas mineras y minas. Generalmente pesa alrededor de 40 kg, tiene una profundidad de perforación de 2 a 5 m y un diámetro de barreno de 36 a 48 mm. La perforadora YSP45 pertenece a esta categoría.

(4) Perforadora de roca de riel. Este tipo de perforadora es pesada (generalmente de 35 a 100 kg) y suele instalarse sobre los rieles de un vehículo de perforación o sobre un bastidor de columna, por lo que se denomina perforadora de roca de riel. Puede perforar barrenos horizontales y direccionales con un diámetro de 40 a 80 mm y una profundidad generalmente superior a 5-10 m, pudiendo alcanzar los 20 m. Modelos como el YG40, el YG80, el YGZ70 y el YGZ90 pertenecen a esta categoría.

Cuando el martillo neumático está en funcionamiento, la presión del aire cambia alternativamente y entra en las cámaras trasera y delantera del cilindro, impulsando el pistón hacia adelante y hacia atrás. El aire comprimido también actúa sobre la tapa trasera o delantera del cilindro, provocando que el martillo se mueva hacia adelante o hacia atrás. Por lo tanto, el martillo vibra y genera una fuerza de perforación.

Las perforadoras neumáticas se componen principalmente de un conjunto de cilindro-pistón, un dispositivo de distribución de gas, un mecanismo rotatorio de acero, una válvula de control y un mecanismo de soplado. Pueden operarse con soporte manual (denominados perforadoras de mano); con patas de apoyo neumáticas (denominadas perforadoras de patas neumáticas); con rieles guía y bastidor de columna; y también existen perforadoras neumáticas con uno o más taladros instalados en un bastidor (denominados carros de perforación).
