Tanque de Líquido Sellado Filtro de Alta Eficiencia Techo de Sala Limpia Salida de Suministro de Aire del Tanque de Líquido Taller Libre de Polvo Unidad de Suministro de Aire del Techo

1. Introducción del producto

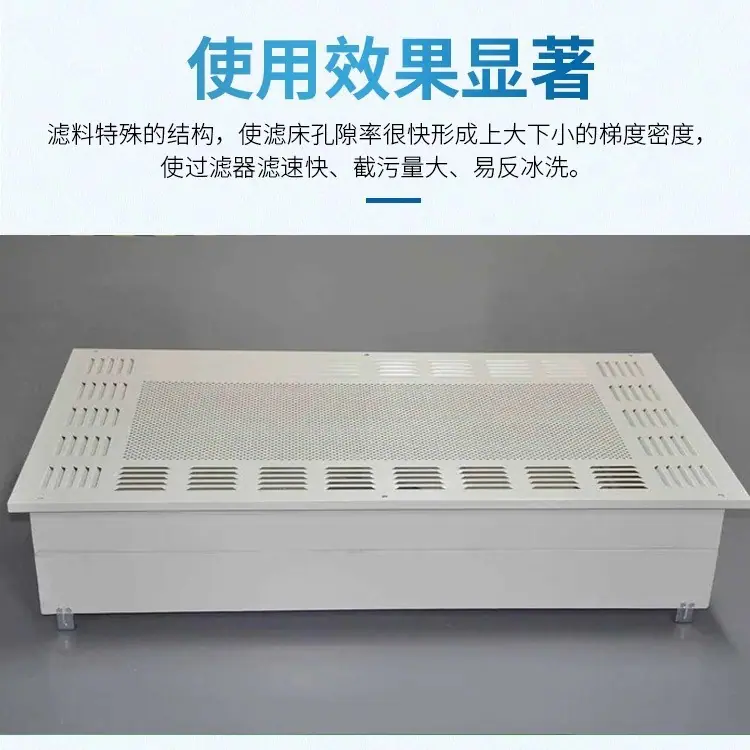

Esta serie de difusores de suministro de aire de alta eficiencia para tanques de líquidos está especialmente diseñada paraSala blanca de alto nivelDiseño, adoptadoPlaca de acero laminado en frío con pintura electrostática horneadaEl recinto (espesor de placa de 1,0 mm + 1,2 mm), combinado con una estructura de sellado de pegamento en gel para canaleta de líquido, resuelve completamente el problema de fuga de aire debido al envejecimiento de las juntas tradicionales; equipado con una canaleta de líquido con filtro de alta eficiencia estándar (grado H14/U15 opcional), tiene un puerto de generación de partículas DOP y un puerto de detección integrados, admite detección de fugas en el sitio, proporciona flujo de aire uniforme y precisión de filtración estable, y es el dispositivo central de suministro de aire terminal para salas limpias de Clase 100 a Clase 100,000.

Productos Cubiertos500/1000/1500 Flujo de aireEspecificaciones estándar, proporcionandoApertura superior, Apertura lateralDos estructuras de instalación, tamaño de interfaz universal compatible con conductos de aire y válvulas de control de flujo de aire, ampliamente aplicable a escenarios con requisitos de alta limpieza como talleres GMP farmacéuticos, quirófanos de hospitales, salas limpias electrónicas y laboratorios biológicos, admite la personalización de tamaños no estándar.

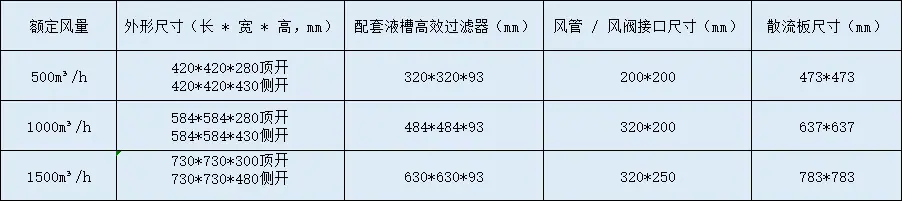

II. Tanque de Líquido de Apertura Superior/Lateral Salida de Suministro de Aire de Alta Eficiencia Tabla de Parámetros de Especificación

III. Ventajas Clave del Producto

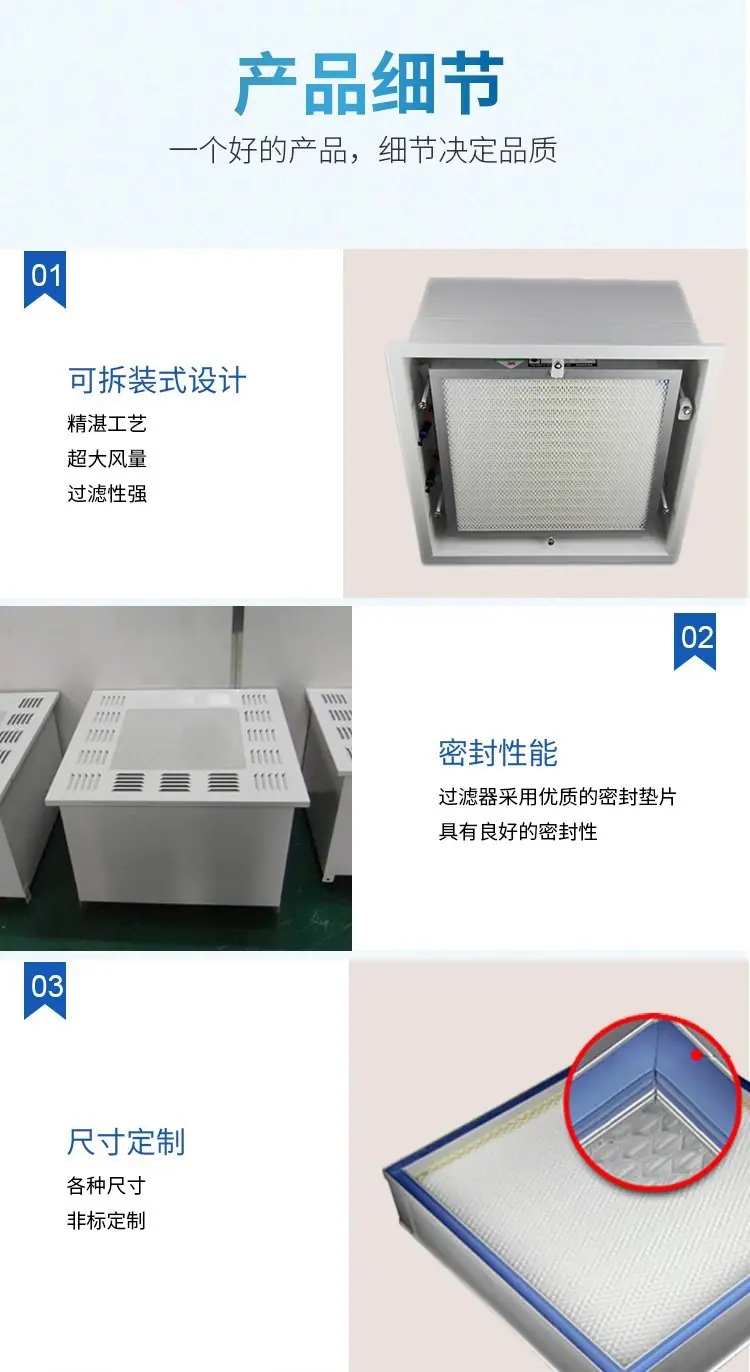

1. Diseño de sellado sin fugas de aire del tanque de líquidoAdopta una estructura de sellado con ranura líquida + gel de gelatina incrustado, eliminando el riesgo de envejecimiento de la tira de silicona. La hermeticidad supera con creces el sellado tradicional con empaquetadura, cumpliendo los requisitos de condición operativa de presión positiva / presión negativa de las salas limpias de alto grado y previniendo el incumplimiento de los estándares de limpieza causado por fugas de aire.
2. Proceso del cuerpo de la cabina de pintura para hornear de grado industrialLa carcasa está formada integralmente por placas de acero laminado en frío de 1,0 mm + 1,2 mm, tratadas con recubrimiento en polvo electrostático en la superficie. Es anticorrosiva, a prueba de óxido, tiene una superficie lisa fácil de limpiar y es adecuada para condiciones de trabajo húmedas y de alta limpieza. Los soportes de elevación están hechos de placas de acero engrosado de 2,0 mm, asegurando una instalación estable sin deformación.
3. Configuración del Puerto de Prueba DOP ProfesionalCada salida de aire está equipada con 1 puerto de generación de polvo DOP y 1 puerto de detección, lo que permite realizar pruebas de fugas de filtro eficientes en el sitio, cumpliendo con los estándares de aceptación de salas limpias GMP y facilitando el mantenimiento y la inspección posteriores.
4. Fuerte adaptabilidad con métodos de instalación duales

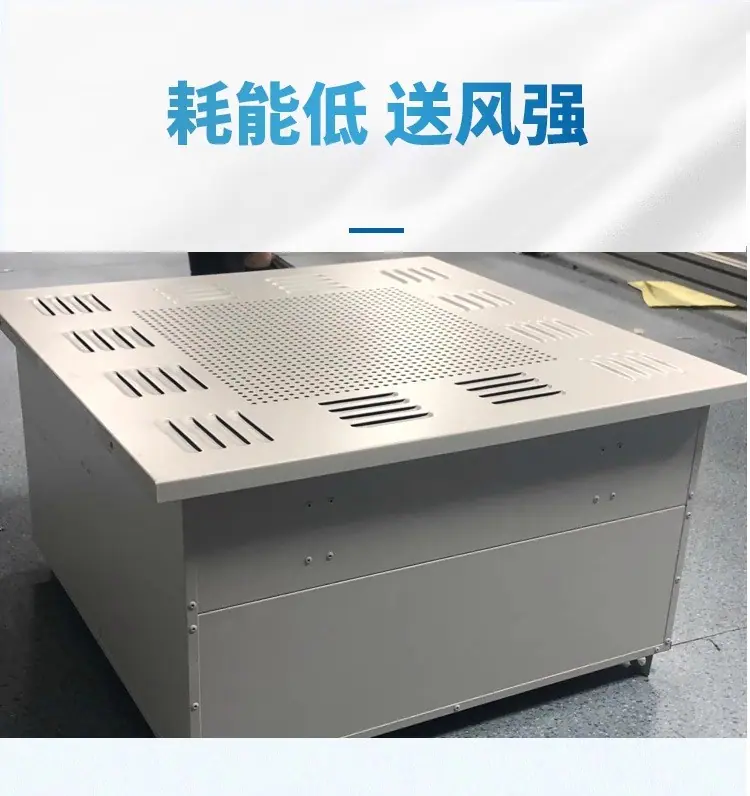

• Tipo de apertura superior: Muy compacto (280~300 mm), adecuado para escenarios con amplio espacio encima del techo, conectado directamente al conducto de aire en la parte superior, conveniente para la inspección y el reemplazo del filtro;
• Tipo de Apertura Lateral: Presenta un diseño de conexión de tubería lateral, adecuado para situaciones con altura de techo insuficiente o donde la tubería no se puede instalar desde arriba, ofreciendo una adaptación flexible a condiciones de sitio complejas.

1. Filtración de alta eficiencia + Suministro de aire uniformeTanque de líquido de configuración estándar con filtro de alta eficiencia (grado H14/U15 opcional), eficiencia de filtración estable, combinado con una placa difusora dedicada + placa ecualizadora de flujo, suministro de aire uniforme, evita eficazmente las zonas muertas de flujo de aire, asegurando la limpieza general de la sala limpia.

IV. Descripción General de la Configuración

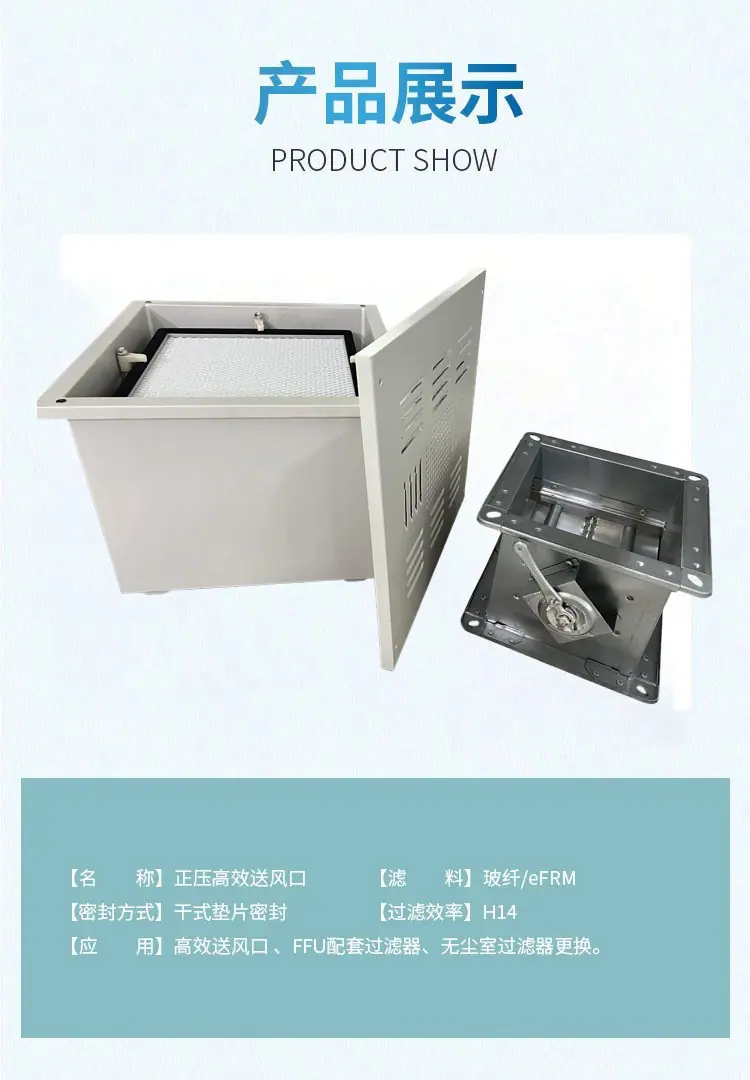

• Accesorios estándar：Gabinete de acero laminado en frío pintado + Filtro de alta eficiencia para el tanque de líquido + Placa difusora dedicada, válvula de control de flujo de aire opcional para algunas especificaciones, totalmente equipado en un solo lugar;
• Nivel de filtro：Nivel H14 predeterminado (99.995%@0.3μm), la filtración de ultra alta eficiencia de nivel U15 se puede personalizar para cumplir con requisitos de limpieza más altos;
• Actualización de Material：Carcasa personalizable de acero inoxidable 304, adecuada para ambientes de alta humedad y corrosivos;
• Personalización no estándar：Admite la personalización de dimensiones especiales, especificaciones de interfaz y colores de pintura; la dirección de apertura se puede ajustar según la disposición del conducto en el sitio.

V. Ámbito de aplicación

Esta serie de difusores de aire de alta eficiencia para tanques de líquidos está diseñada específicamente para entornos de alta limpieza y es ampliamente aplicable a:

✅ Industria farmacéutica：Taller farmacéutico GMP, sala de preparación estéril, taller limpio para productos biológicos;

✅ Industria médica： Quirófanos limpios de hospital, salas estériles, espacios de purificación médico-estética;

✅ Industria Optoelectrónica Electrónica：Salas limpias para semiconductores, electrónica de precisión, pantallas de visualización;

✅ Campo de Investigación y Experimentación Científica：Laboratorio biológico, laboratorio de pruebas fisicoquímicas, laboratorio limpio de temperatura y humedad constantes;✅Otros escenarios de alta pureza：Taller de Fabricación de Instrumentos de Precisión, Línea de Llenado Aséptico de Alimentos, Proyecto de Actualización y Renovación de Sala Limpia Antigua
