Especificaciones y Características del Sistema de Plataforma de Red en Anillo Suministro del Sistema de Plataforma de Red Sistema de Plataforma de Red

El sistema de plataforma de red en anillo es una nueva generación de equipos de acceso integrados altamente integrados con función de compartición de ancho de banda. Puede transmitir señales Ethernet bidireccionales y de puerto serie de 2, 4 y 8 vías en dos pares de canales de fibra óptica estándar (o canales E1). Puede formar redes en anillo autorreparables, redes en cadena y redes híbridas de anillo y cadena según las necesidades del cliente, satisfaciendo sus necesidades de comunicación con métodos de red flexibles, económicos y de fácil mantenimiento y gestión. Se utiliza ampliamente en el acceso integrado para la recopilación de datos en salas de ordenadores y la videovigilancia de sistemas móviles, de energía, financieros, de transporte, de minas de carbón, entre otros. Este método de red flexible y seguro aporta mayor seguridad y rentabilidad a la construcción de la red de los usuarios.

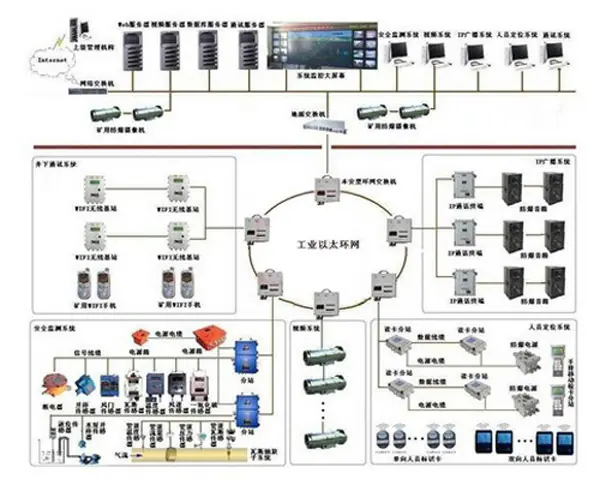

El sistema de red en anillo Ethernet industrial integra el sistema de posicionamiento de personal, el sistema de monitoreo subterráneo en línea y el sistema de comunicación de la mina en una plataforma de red unificada mediante el conmutador de red en anillo intrínsecamente seguro de nuestra empresa (en adelante, el conmutador de red en anillo). Este conmutador es un conjunto completo de equipos de red general, desarrollado por nuestra empresa para el entorno hostil de la mina, que proporciona un canal de transmisión troncal para equipos con puertos Ethernet de fibra óptica e interfaces de comunicación RJ-45\RS485\RS232. Es adecuado para el entorno de trabajo hostil de la mina y cuenta con funciones como red redundante, autorreparación del anillo y recuperación rápida de la línea.

El diseño de placa única de alta densidad mejora la confiabilidad del sistema y presenta una fácil instalación y depuración, no requiere mantenimiento y tiene un rendimiento estable;

El panel del dispositivo tiene interruptores de control de funciones completos y funciones de indicación de alarma inteligente.

El dispositivo puede proporcionar 2 canales de transmisión, 2/4/8 interfaces de datos serie y 2 puertos Ethernet conmutados. Además, puede agregar simultáneamente las interfaces serie de cada dispositivo de nodo (en formato de paquete IP) y transferirlas a la interfaz de datos Ethernet. Esto facilita la gestión de los datos del puerto serie tras una extensión a larga distancia y satisface las necesidades de diversos software de gestión.

El puerto serie de paquetes IP puede comunicarse en modo Socket o con el modo de puerto serie virtual del software de redirección

La interfaz de datos serie cumple con los estándares RS-232, RS-422 y RS-485, y transmite datos del puerto serie de forma transparente. Acepta diferentes modos de bus y detecta automáticamente si la interfaz está conectada físicamente y si la comunicación de datos es normal. La interfaz ofrece varios niveles de velocidad, desde 50 bps hasta 115 200 bps.

La red de transmisión puede estar compuesta por una red en anillo o en cadena basada en E1 o fibra, o por una red híbrida en anillo o en cadena basada en E1 o fibra. El modo de red es muy flexible.

Cuando se produce una falla de hardware o de alimentación en un dispositivo de nodo de servicio, las dos interfaces de transmisión E1 cambian automáticamente a un estado de conexión directa para aislar el dispositivo de la red. Si se produce un disyuntor en la línea de red en anillo y no se puede formar este, el dispositivo puede funcionar automáticamente en modo de red en cadena para minimizar la falla.

El sistema utiliza conmutación rápida de paquetes para ocupar recursos según el principio de multiplexación estadística, solucionando así los problemas de baja utilización de recursos y la deficiente compatibilidad con múltiples servicios causados por el método original de asignación de franjas horarias. Asigna automáticamente el ancho de banda para diferentes configuraciones de velocidad de servicio, optimizando así la utilización del ancho de banda.

Todos los dispositivos tienen sus propias direcciones IP y proporcionan una interfaz WEB para configurar los dispositivos de cada nodo, como la configuración de la dirección IP, el modo de trabajo, la asignación de la velocidad del puerto serie de cada nodo, la configuración del puerto, etc., lo que hace que la instalación del proyecto sea más rápida y conveniente.

Voltaje: CA 220 V y CC 48 V

Consumo de energía opcional: <5 W (el consumo de energía varía según la configuración de la interfaz)

Temperatura de trabajo: 0℃ ~ 50℃

Temperatura de almacenamiento: -40 ～ 70 ℃

Humedad relativa: 95%, sin condensación
