Máquina Briquetadora de Panal Tipo 120 Línea de Producción de Varillas de Polvo de Carbón Vegetal Máquina Formadora de Carbón de Panal por Estampado Los Moldes Se Pueden Personalizar

Gongyi City Heng'an Julu Machinery and Equipment Co., Ltd.

Línea directa: 138 490 64777

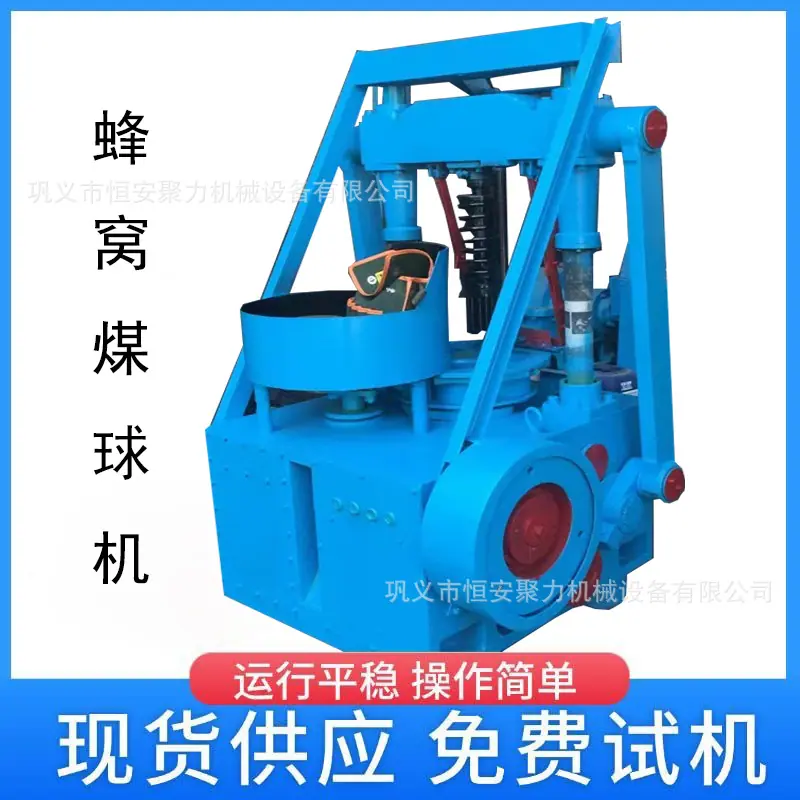

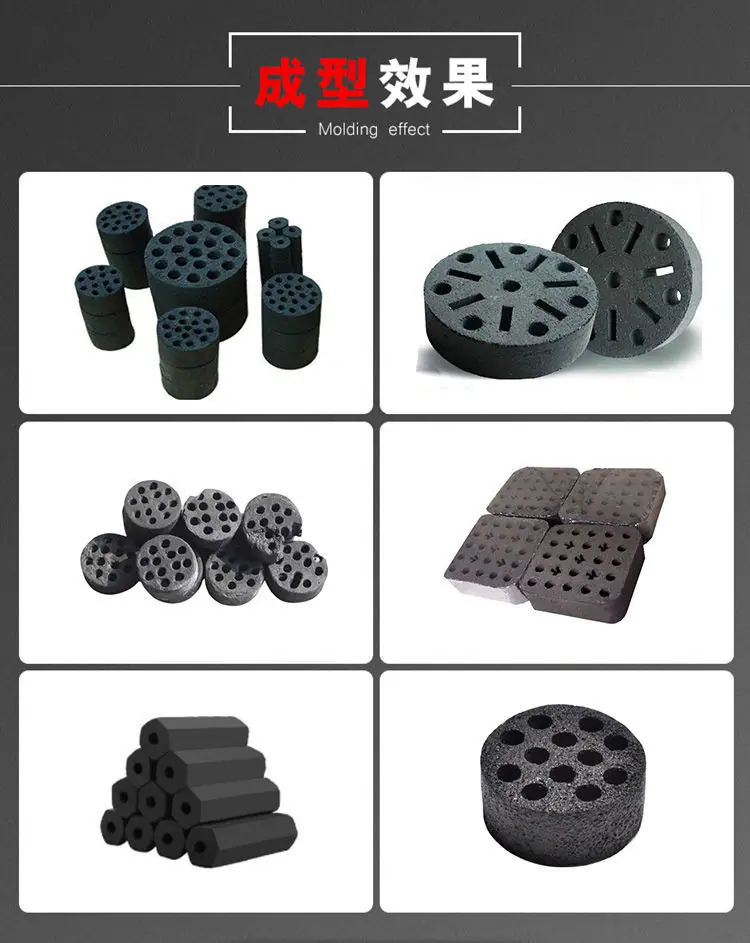

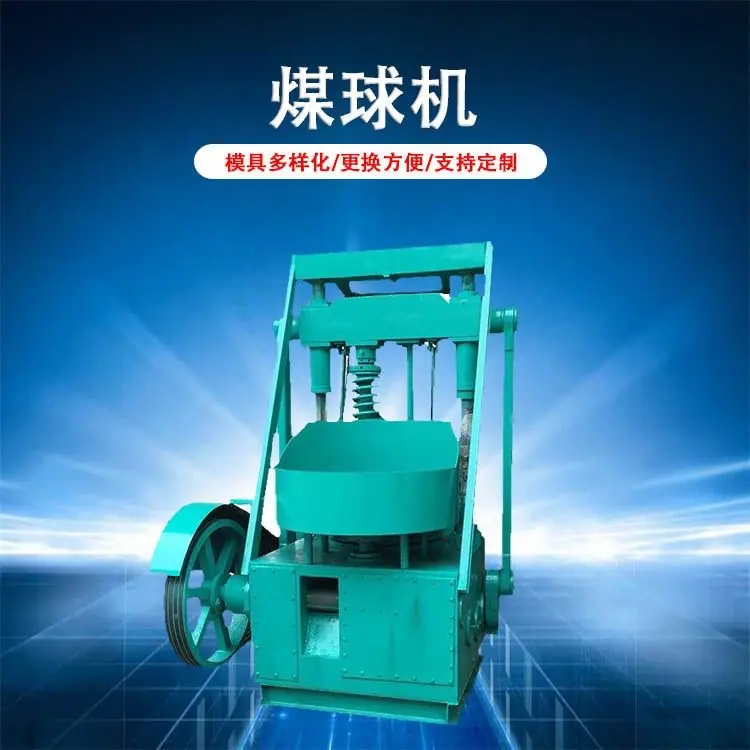

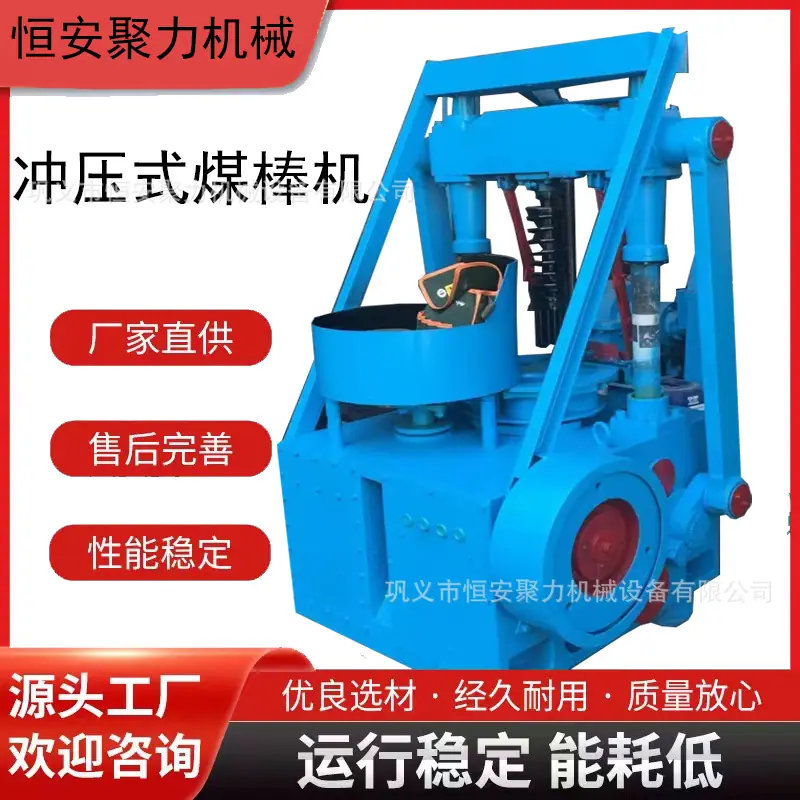

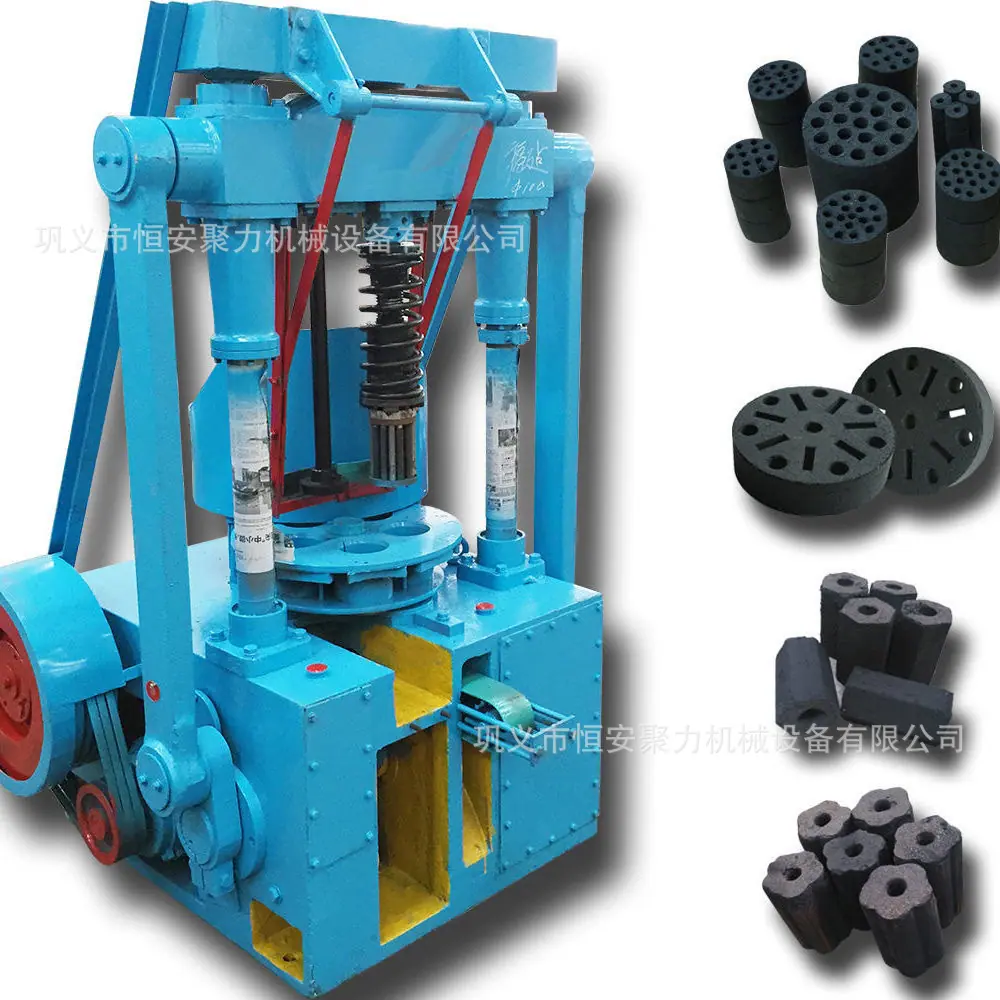

La máquina briquetadora de tipo estampado puede producir barras de carbón huecas o sólidas de cualquier forma con un diámetro de 30 mm a 50 mm y una longitud de 50 mm a 80 mm, prensando 3 barras a la vez. La producción diaria es de 2 a 5 toneladas. Las barras de carbón producidas por estampado tienen una apariencia lisa y caras finales limpias. La potencia es de 7,5 kW y el peso es de 1,2 T.

I. Estructura y Principio de la Máquina Briquetadora por Estampado

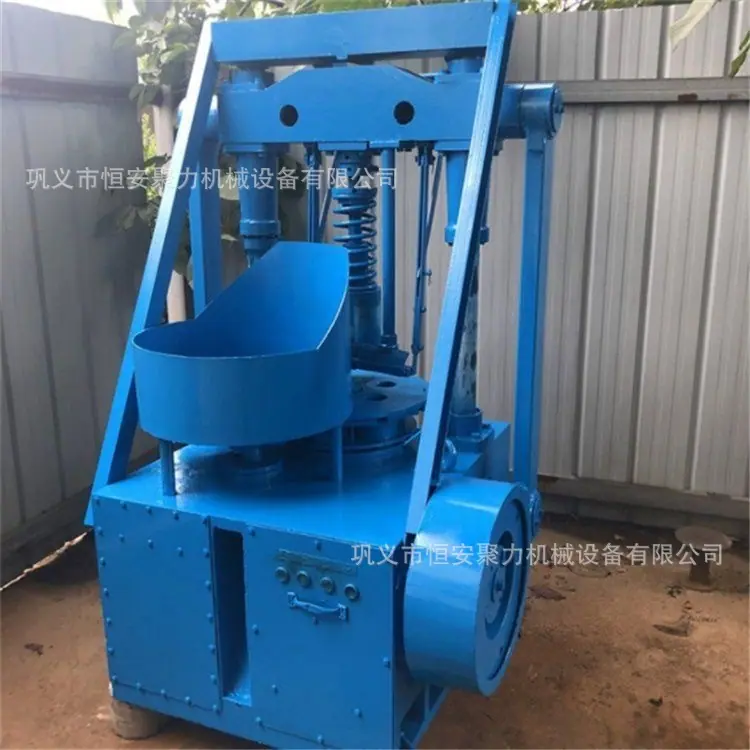

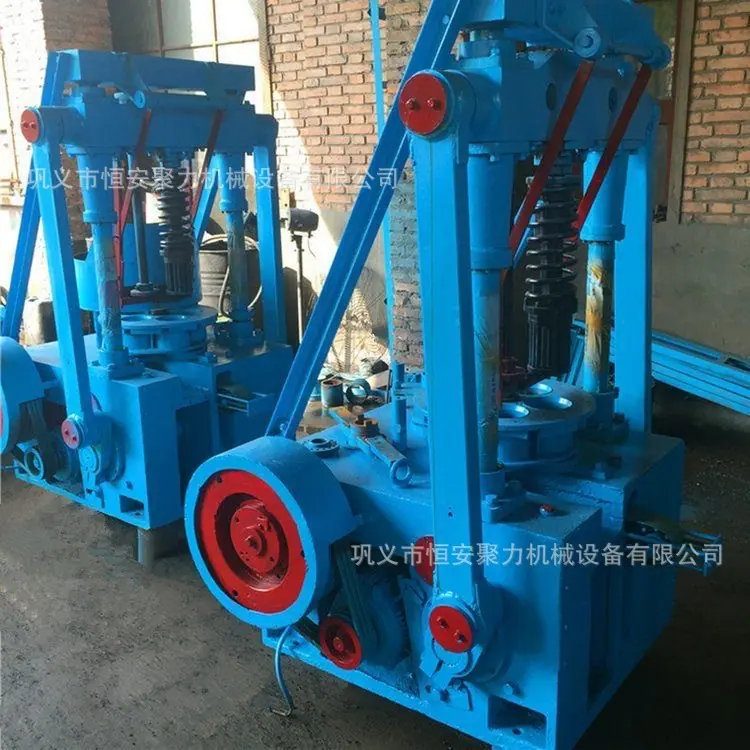

La máquina tiene una estructura simple y se divide en cinco partes: el cuerpo principal, la parte giratoria, la parte de alimentación, la parte de estampado y la parte de transporte.

1. Cuerpo principal: Compuesto por una mesa de trabajo y una base, formando la estructura esquelética de la máquina.

2. Parte de transmisión: Compuesta por componentes como un motor, poleas, engranajes y un eje de transmisión. El motor impulsa el eje del engranaje para que gire a través de una polea, los engranajes transmiten el movimiento al eje de transmisión, y los engranajes y el eje giratorio impulsan la placa del dial, que a su vez imparte movimiento al disco de cuatro agujeros.

3. Sección de alimentación: Compuesta por un eje giratorio, una tolva y un mezclador. El mezclador es impulsado por un engranaje axial para mezclar uniformemente el polvo de carbono y cargarlo en el cilindro del molde.

4. La parte de estampado consta principalmente de una barra deslizante, una viga deslizante, una barra punzonadora, un asiento de barra punzonadora, un punzón, una placa de presión móvil, una base de molde móvil y resortes. Cuando la máquina está funcionando, los engranajes giran, la barra de tracción impulsa la viga deslizante, y cuando el punzón se mueve hacia abajo, el punzón se mueve hacia abajo, la placa móvil se mueve hacia arriba y el resorte se contrae, presionando y formando el polvo de carbón. La densidad de la barra de carbón formada está determinada por la presión del resorte que presiona la placa de presión móvil.

5. La parte de transporte consta de un marco transportador, poleas, soportes y una banda transportadora. La banda transportadora gira aleatoriamente para enviar las barras de carbón formadas fuera del cuerpo de la máquina. Los tornillos ajustables en el marco transportador pueden ajustar la tensión de la banda transportadora.

II. Instalación y Puesta en Marcha

1. Primero, nivela la máquina.

2. Limpie las manchas de aceite y los residuos de la máquina y agregue aceite lubricante a cada transmisión y pieza móvil.

3. Verifique si los tornillos de cada pieza están flojos.

4. Ajuste la posición y el espacio libre de cada pieza, como el mecanismo de transferencia y la prensa. Después de ajustar, gire la polea a mano. Todas las piezas móviles deben funcionar sin problemas.

5. La polea de la unidad principal gira en sentido horario. La inversión está estrictamente prohibida. Antes de arrancar la máquina, retire la correa en V y pruebe la rotación del motor. La dirección de rotación del motor debe ser consistente con la dirección de rotación de la polea grande. Solo entonces se puede volver a instalar la correa en V y probar la máquina.

6. Durante la prueba de funcionamiento, primero utilice la función de jog para hacer girar el motor en pulsos. Si no hay ningún otro ruido y el funcionamiento es normal, entonces puede comenzar. Está estrictamente prohibido arrancar con una carga pesada. Alimente material para la producción solo después de que la máquina esté funcionando normalmente.

III. Operación

1. Antes de iniciar la máquina, primero verifique si los sujetadores de la máquina están flojos, si hay alguna impureza en el cuerpo de la máquina, gire la rueda grande a mano para ver si el punzón entra con precisión y si el casquillo de la matriz está alineado con el orificio inferior de la matriz.

2. Los rodamientos en cada parte giratoria deben lubricarse regularmente y a tiempo.

3. Después de arrancar, preste atención a escuchar frecuentemente cualquier ruido u otro fenómeno anormal dentro de la máquina. Si se detectan fenómenos anormales, detenga la máquina inmediatamente para su mantenimiento.

4. Si el punzón se atasca, corte inmediatamente la alimentación eléctrica. Después de que la máquina se detenga por completo, retire los depósitos de carbón del punzón y del casquillo de la matriz, y luego reinicie la máquina.

5. No utilice las manos para retirar escombros mientras la máquina está funcionando para evitar accidentes.
