Coche Minero de Lanzadera Serie ST Propósito de Trabajo Punto de Suministro Stock Serie ST Coche Minero de Lanzadera
Cantidad

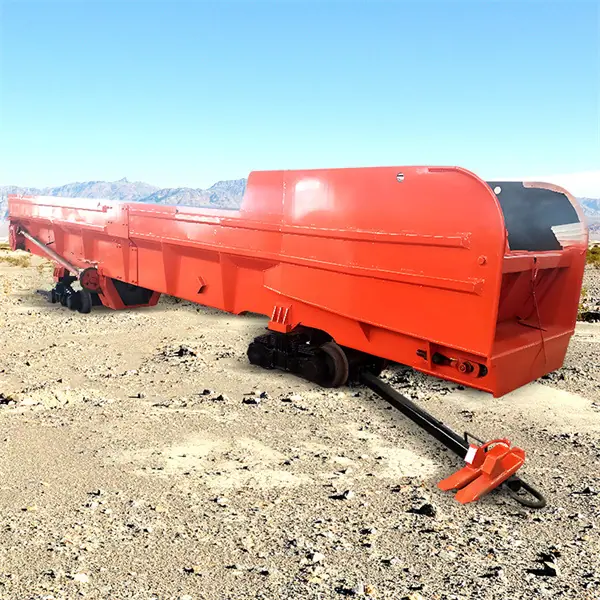

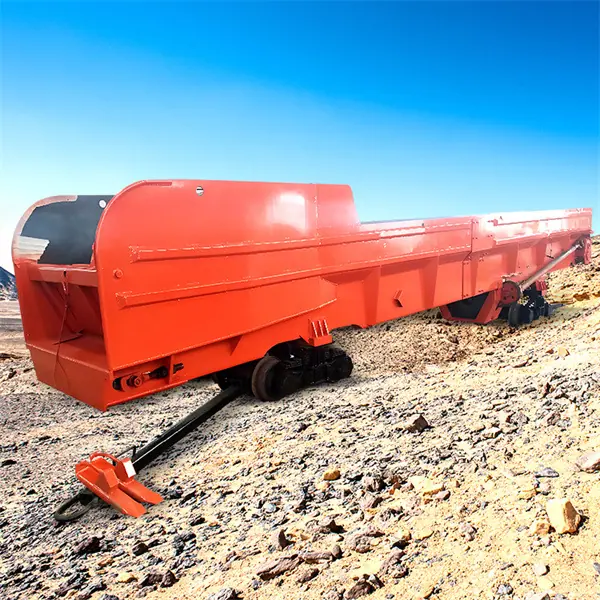

El carro minero lanzadera de la serie ST es un tipo de equipo de transporte para extracción y carga de mineral en pozos, minería, túneles de desviación de agua, túneles de desviación, oleoductos, túneles de tuberías y construcción minera. Pertenece al equipo de elevación, almacenamiento y transporte. Se compone principalmente del carro en forma de artesa y la parte móvil del transportador, y es remolcado sobre la vía por una locomotora eléctrica de tracción. El cuerpo del carro está montado sobre dos bogies, y se instala un transportador de rasquetas o de cadena en la placa inferior del carro. Es accionado por viento o electricidad, y también hay de doble uso viento y electricidad. Generalmente se utiliza accionamiento eléctrico.
El mineral y la escoria se cargan en el extremo de carga de escoria del carro, y el rascador giratorio continuo o el transportador de cadena transfieren automáticamente el mineral y la escoria al extremo de descarga de escoria; cuando todo el carro lanzadera está lleno, es remolcado al patio de descarga de escoria por la locomotora eléctrica de tracción, y luego se pone en marcha el transportador para descargar la escoria a ambos lados de forma segura y fiable, y el mineral y la escoria se descargan automáticamente.
El carro lanzadera se puede usar solo o en serie para formar un tren lanzadera. Usar el carro lanzadera en lugar del carro cuchara para cooperar con el cargador de balasto para descargar el material excavado puede cargar todos los metros cúbicos de una vez, reduciendo así el tiempo de maniobras y excavación, y también reduciendo el tiempo de maniobras y excavación y la velocidad de excavación.
El carro minero lanzadera de la serie ST combina básicamente la simplicidad estructural de los carros de balde y los carros mineros de caja; tiene las ventajas de gran volumen, transferencia continua y carga automática. Puede circular en una curva de radio pequeño de 12 a 15 metros. Puede descargar el material excavado en el extremo frontal de la línea de carga sin instalar una plataforma, y puede descargar el material excavado a ambos lados de forma segura y fiable. Por lo tanto, los carros lanzadera se utilizan ampliamente en la construcción de excavación de túneles mineros en varios países, y también se utilizan a menudo en la construcción de ingeniería subterránea.
|
proyecto |
modelo |
||||||||
|
ST4 |
ST6 |
ST8 |
ST12 |
ST14 |
ST16A |
ST20A |
ST25A |
||
|
Volumen (m³) |
4 |
6 |
8 |
12 |
14 |
16 |
20 |
25 |
|
|
Capacidad de carga (t) |
10 |
15 |
20 |
25 |
29 |
32 |
40 |
50 |
|
|
Peso muerto (t) |
6.5 |
8.5 |
10.2 |
12 |
13.6 |
17.2 |
19.84 |
24.6 |
|
|
Ancho de vía (mm) |
600/762 |
600/762/900 |
|||||||
|
Altura de carga (mm) |
1200 |
1445 |
1680 |
1445 |
1680 |
||||
|
Tiempo de descarga (min) |
1 |
1.2 |
1.5 |
1.5 |
2 |
2.8 |
4 |
4 |
|
|
Radio de giro mínimo (m) |
12 |
15 |
15 |
15 |
15 |
18 |
15 |
25 |
|
|
Velocidad máxima de viaje (km/h) |
15 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
modelo de motor |
YB︱11-8 |
YB︱13-8 |
YB︱18.5-8 |
YBK2-200L-6 |
|||||
|
Potencia (KW) |
11 |
13 |
13 |
18.5 |
18.5 |
18,5×2 |
22×2 |
22×2 |
|
|
Distancia entre ejes (mm) |
800 |
1000 |
|||||||
|
Distancia entre centros del bogie (mm) |
3000 |
3600 |
5400 |
5400 |
5450 |
6350 |
6250 |
7080 |
|
|
Formulario de manejo |
uno |
par |
|||||||
|
Dimensiones totales (mm) |
largo |
6250 |
7065 |
9540 |
9540 |
11255 |
12840 |
12900 |
14300 |
|
Ancho |
1280 |
1505 |
1570 |
1570 |
1770 |
1670 |
1770 |
1850 |
|
|
alto |
1620 |
1640 |
1640 |
1640 |
2000 |
2140 |
2000 |
2500 |
|
|
Rieles aplicables (kg/m) |
≥12 |
≥18 |
≥24 |
≥25 |
≥26 |
≥27 |
≥28 |
≥36 |
|
|
Sección de túnel aplicable (m) |
2.2×2.2 |
2.5×2.5 |
3×3 |
3×3 |
3.4×3.4 |
3.5×4 |
3.4×3.4 |
4×4.5
|
|
