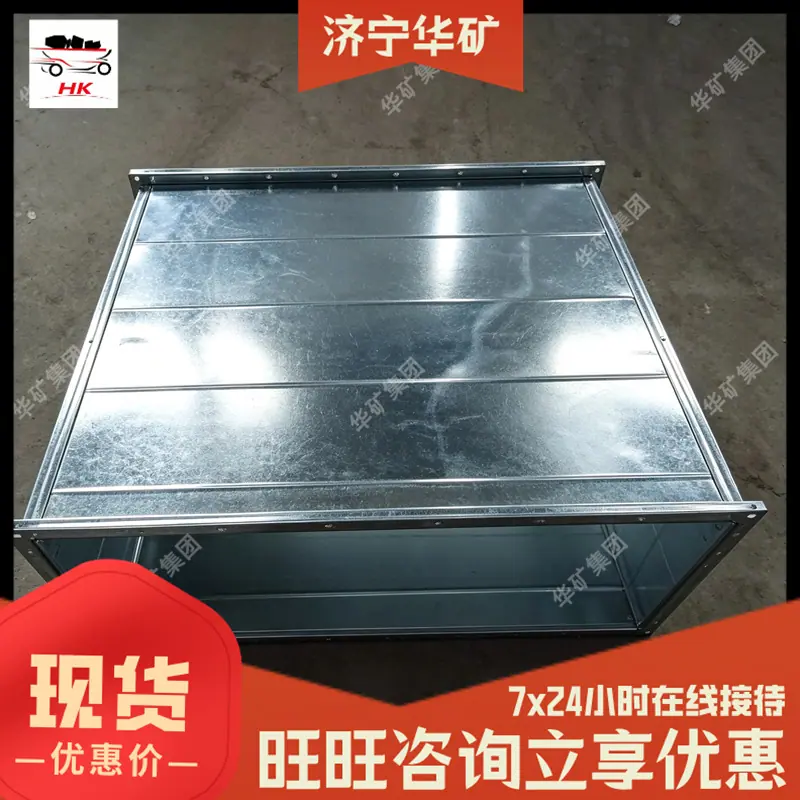

Conducto con brida entrelazada Alta intercambiabilidad Conducto con brida entrelazada Operación simple Conducto con brida entrelazada
Variaciones
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
La juntaPittsburgh se compone principalmente de piezas de esquina, abrazaderas de brida y una conexión de brida integrada con el conducto. Aunque este tipo de conducto es menos costoso (reduciendo la cantidad de perfiles de acero angular utilizados y la mano de obra requerida para fabricar bridas de perfiles de acero angular), no es tan resistente en aplicaciones prácticas como las bridas de perfiles de acero angular, tiene una tasa de fuga de aire mayor y debe ser procesado por máquinas herramienta; es casi imposible hacerlo a mano. Por lo general, solo se utiliza en sistemas de aire fresco, sistemas de aire acondicionado, etc. Los conductos conectados con bridas de perfiles de acero angular todavía se usan con frecuencia en sistemas de extracción. Sin embargo, las juntas Pittsburgh no están permitidas para su uso en proyectos de defensa civil.
Equipos de producción
El equipo necesario para producir conductos TDF (Brida de Conducto Transversal) incluye: cizallas multifuncionales para chapa metálica, máquina formadora de junta Pittsburgh multifuncional, máquina ranuradora multifuncional, máquina formadora de bridas TDF, máquina plegadora de conductos cuadrados a juego con bridas TDF, punzonadora multifuncional de esquinas y ganchos.
Máquina formadora de chapa metálica, plegadora para bridas de una sola pieza a juego, punzonadora multifuncional para ángulos y ganchos.
Comparación de tipos
Fabricación de Bridas de Acero Estructural:
1. Corte; 2. Punzonado; 3. Soldadura; 4. Taladrado de agujeros para tornillos; 5. Pintura anticorrosiva.
La brida producida por el proceso anterior todavía tiene el problema de baja intercambiabilidad. Los fenómenos incluyen:
La superficie de la brida está irregular. Después de girar una brida rectangular 180 grados, sus agujeros para pernos no se alinean con los de una brida de la misma especificación. Las dimensiones internas o las dimensiones de las dos diagonales son desiguales y exceden la desviación permitida, lo que afecta el ensamblaje normal de los componentes del conducto en el sitio de construcción. Las pequeñas desviaciones causan modificaciones innecesarias y perforaciones durante el proceso de instalación; las desviaciones excesivas conducen a retrabajos y desperdicio.
Fabricación de Brida de Junta Engargolada:
Las tuberías rectas estándar se prensan directamente con bridas integrales en la línea de producción.
Después de cortar tuberías rectas no estándar, codos, tes, cruces y accesorios, se completa el formado de bridas TDF en equipo de una sola máquina.
El ángulo de la brida se estampa directamente de un molde y se puede encajar en su lugar en las cuatro esquinas durante la instalación.
La conexión entre bridas utiliza clips para bridas, hechos de chapa de acero galvanizado. Después de ser formados por una máquina formadora de clips para bridas, se cortan en tamaños uniformes para su instalación y conexión. La brida de conducto transformada TDF TDC está integrada con la chapa de acero del conducto, por lo que no requiere perforación y remachado como las bridas de ángulo de hierro. Para conectar dos secciones de conducto, se utilizan clips para bridas especiales y, después de añadir esquinas de brida de 90 grados en las cuatro esquinas, se conectan con pernos. La operación es sencilla, la eficiencia mejora, la apariencia es plana y lisa, las dimensiones son precisas, la intercambiabilidad es alta y la calidad del producto es estable.
