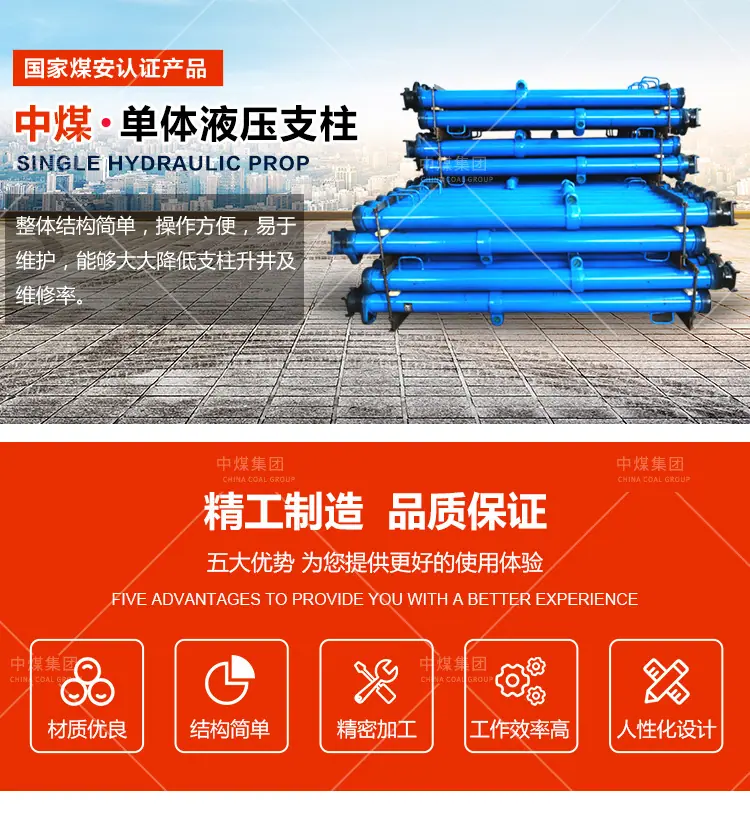

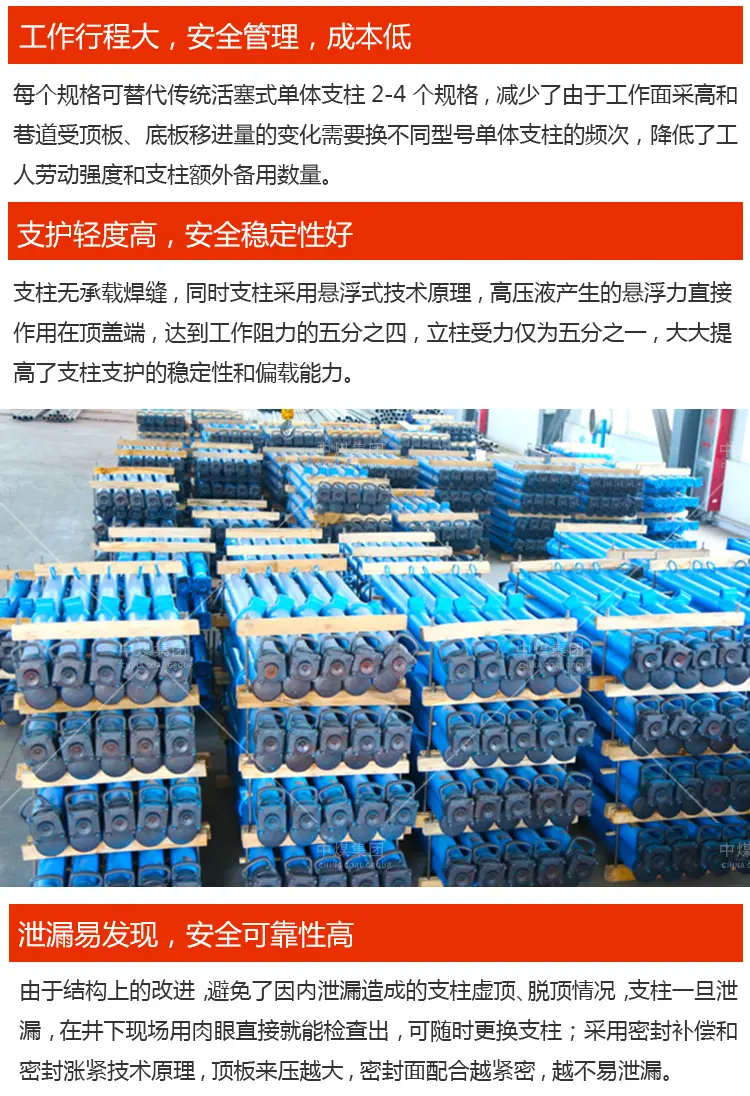

Puntal Hidráulico Individual para Mina DW50-250/110X(H)

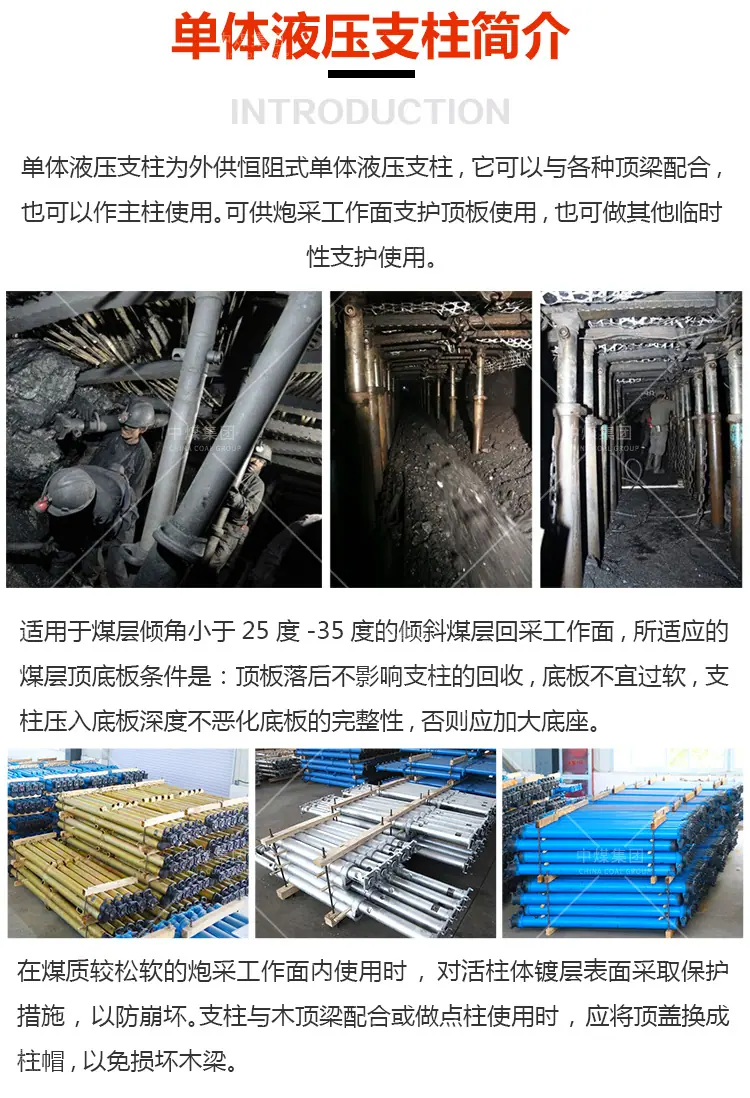

Esta serie de puntales son puntales hidráulicos de acción simple de resistencia constante con suministro externo. Se pueden usar con varias vigas superiores y también como puntales principales. Son adecuados para soportar placas de techo en caras de minería mecanizada general o de voladura en minas de carbón, y también se pueden usar para soportar los extremos de caras de minería totalmente mecanizadas o para otros soportes temporales.

El principio de funcionamiento del soporte hidráulico serie DWX (tipo suspensión) incluye cuatro procesos: elevación, soporte inicial, soporte de carga y retracción, que se resumen de la siguiente manera:

Columna ascendente, proceso de soporte inicial

Durante el proceso de elevación, inserte la pistola de inyección del sistema de tuberías en el cuerpo de la válvula de llenado de aceite de la válvula de tres vías, coloque el manguito de bloqueo y opere la pistola de inyección. El líquido a alta presión de la estación de bombeo abre la válvula de retención tipo bola en la válvula de tres vías a través de la punta de la pistola de inyección, entra en el soporte y obliga al pistón a subir.

Proceso de Carga y Desbordamiento

Después de que el soporte se erige, está en estado de soporte de carga. A medida que se prolonga el tiempo de soporte, la carga del techo del frente de trabajo que actúa sobre el soporte aumenta. Cuando la carga soportada por el soporte excede la resistencia de trabajo nominal, la fuerza ejercida por el líquido a alta presión en la cavidad del soporte sobre la almohadilla de la válvula de seguridad excede la fuerza de sujeción preestablecida por el resorte de la válvula de seguridad en el manguito guía hexagonal. El resorte de la válvula de seguridad se comprime y la almohadilla de la válvula de seguridad se mueve junto con el manguito guía hexagonal, separándose del asiento de la válvula. La válvula de seguridad se abre, el líquido de la cavidad se desborda y la barra del pistón se retrae. Esto reequilibra la presión del techo.

3. Proceso de erección de columnas

Al retraer el soporte, inserte la manija de descarga en el orificio de descarga del cilindro de la válvula derecha de la válvula de tres vías. Gire la manija de descarga para forzar que el manguito de la válvula, el tornillo de conexión, el cuerpo de la válvula de inyección de aceite y otros componentes se muevan axialmente como un todo, comprimiendo el resorte de la válvula de descarga. La almohadilla de la válvula de descarga se separa de la superficie de sellado del cilindro de la válvula izquierda, la válvula de descarga se abre y el fluido de trabajo en la cavidad del soporte se rocía en el hueco a través del cilindro de la válvula izquierda. La varilla del pistón se retrae bajo la acción de la gravedad y el resorte de retorno. La retracción del soporte se completa.

Parámetros del Soporte Hidráulico Individual para Mina DW50-250/110X(H)
