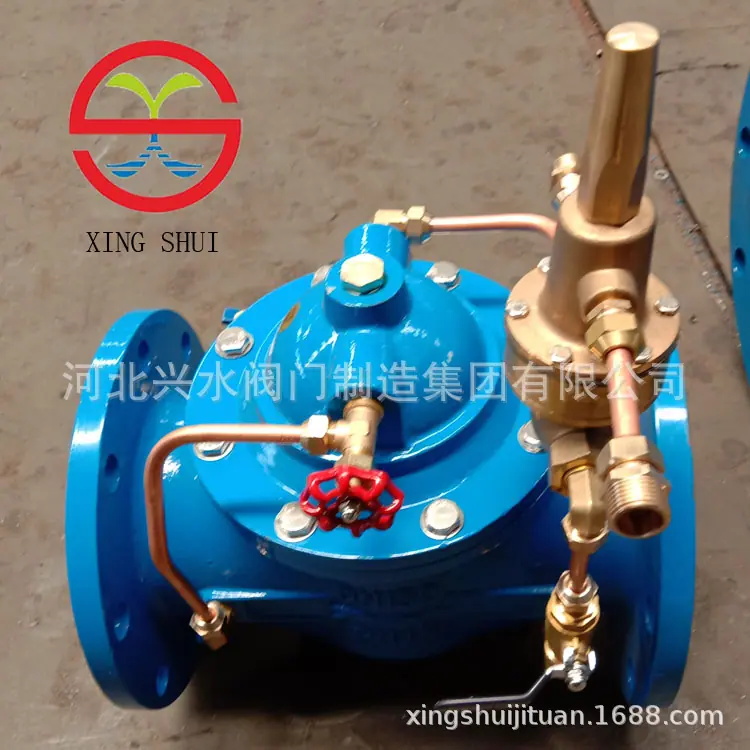

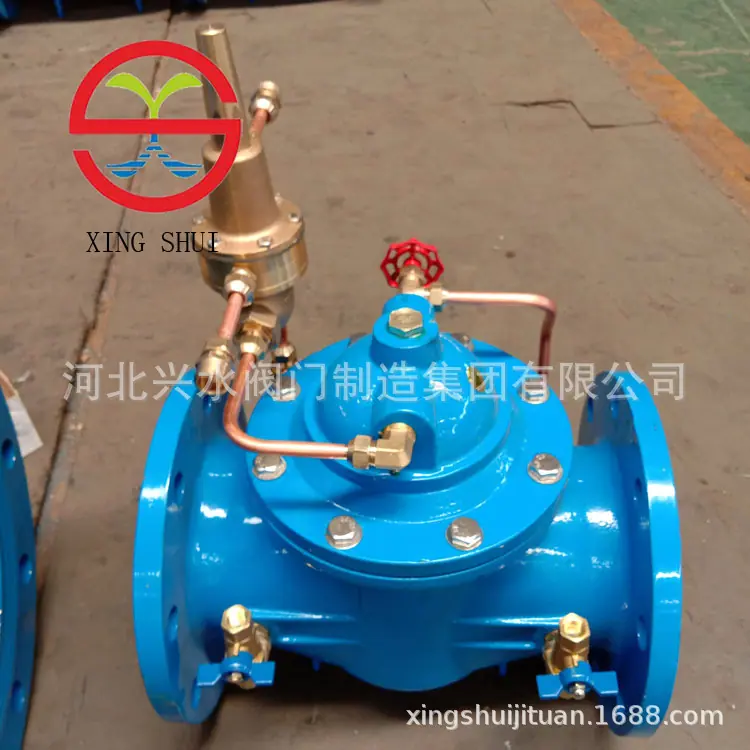

Válvula de Equilibrio de Bypass por Presión Diferencial 800X, Hecha de Hierro Dúctil Qt450, Válvula de Bypass de Control Hidráulico, Equilibra la Presión Diferencial
Variaciones

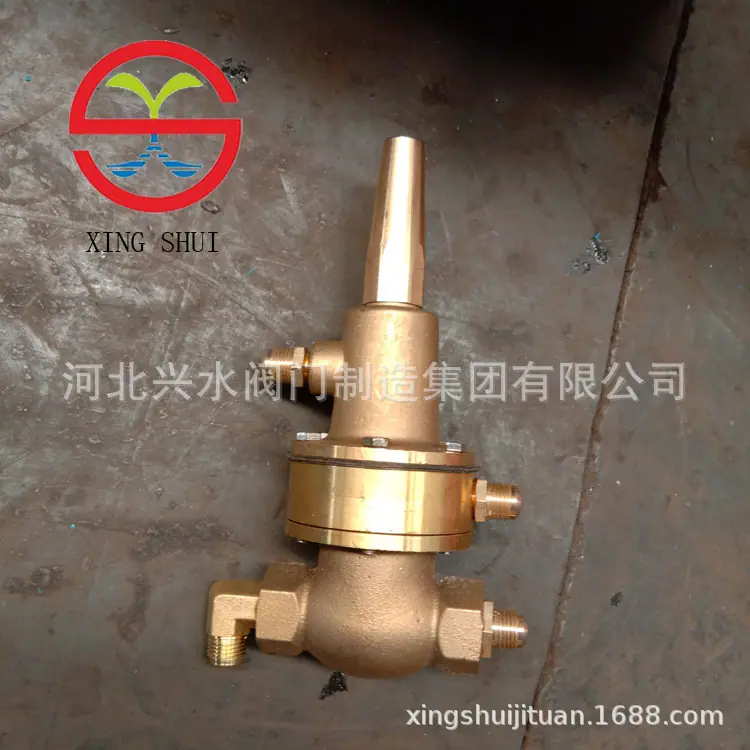

La válvula de equilibrado de derivación de presión diferencial 800X está compuesta por una válvula principal, una válvula piloto de control de presión diferencial, una válvula de aguja, una válvula de bola, un microfiltro y un manómetro, formando un sistema de conexión de control hidráulico. A través de una cámara de control de válvula piloto especialmente diseñada, se comparan las señales de cambio de presión y se emite una señal para la apertura de la válvula principal, controlando la apertura de la válvula principal, controlando así la presión diferencial entre la entrada y la salida de la válvula principal al valor establecido.
Cuando la diferencia de presión entre la entrada y la salida de la válvula principal cambia, la diferencia de presión entre la tubería A y la tubería B cambia, lo que cambia la apertura de esta válvula piloto. Cuando la diferencia de presión es grande, la apertura de la válvula piloto es grande, el caudal de descarga a través de la tubería C aumenta, la presión en la cámara de control de la válvula principal disminuye, la apertura de la válvula principal aumenta y la diferencia de presión entre la entrada y la salida de la válvula principal disminuye. Por el contrario, si la diferencia de presión entre la entrada y la salida de la válvula principal disminuye, la apertura de la válvula piloto disminuye, la presión en la cámara de control de la válvula principal aumenta, empujando la apertura de la válvula principal a disminuir y aumentando la diferencia de presión de la válvula principal. Esta acción de retroalimentación negativa mantiene la diferencia de presión entre la entrada y la salida de la válvula principal estable en el valor establecido. La apertura establecida de la válvula de aguja y la presión del resorte de la válvula piloto pueden establecer la diferencia de presión entre la entrada y la salida de la válvula principal.
Instrucciones de Instalación para la Válvula de Equilibrio de Presión Diferencial con Bypass 800X:
1. Carga y Descarga: La válvula de bypass de presión diferencial 800X debe manipularse con cuidado durante la carga y descarga. Se recomienda usar cuerdas suaves para levantarla para evitar dañar la válvula y la tubería y para proteger el recubrimiento. La válvula debe colocarse hacia abajo con cuidado y no dejarse caer directamente al suelo.
2、Inspección previa a la instalación: Después de la descarga en el destino, primero verifique y confirme según el manual proporcionado: si la tubería es correcta, si las conexiones son confiables, si la válvula ha sufrido daños durante el transporte y si todas las piezas están completas.
3. Antes de instalar la válvula de derivación, se deben limpiar las impurezas de la tubería y se debe verificar que la brida correspondiente coincida con la clasificación de presión y el diámetro nominal de la brida de la válvula para mantener el flujo sin obstrucciones de la tubería.
4. Se deben instalar dos válvulas de compuerta antes y después de la válvula de derivación de presión diferencial para inspección y mantenimiento.
5. La tubería para la detección de la diferencia de presión de la válvula de control de presión diferencial debe conectarse directamente a las tuberías de suministro y retorno para reflejar con precisión la diferencia de presión entre las tuberías de suministro y retorno. Para facilitar la instalación y el uso, se puede instalar una pequeña válvula de bola en la tubería de detección.
6. La válvula reguladora de presión diferencial tiene dos puertos de presión. El puerto superior está conectado a la tubería de agua de retorno, y el puerto inferior está conectado a la tubería de agua de suministro.
