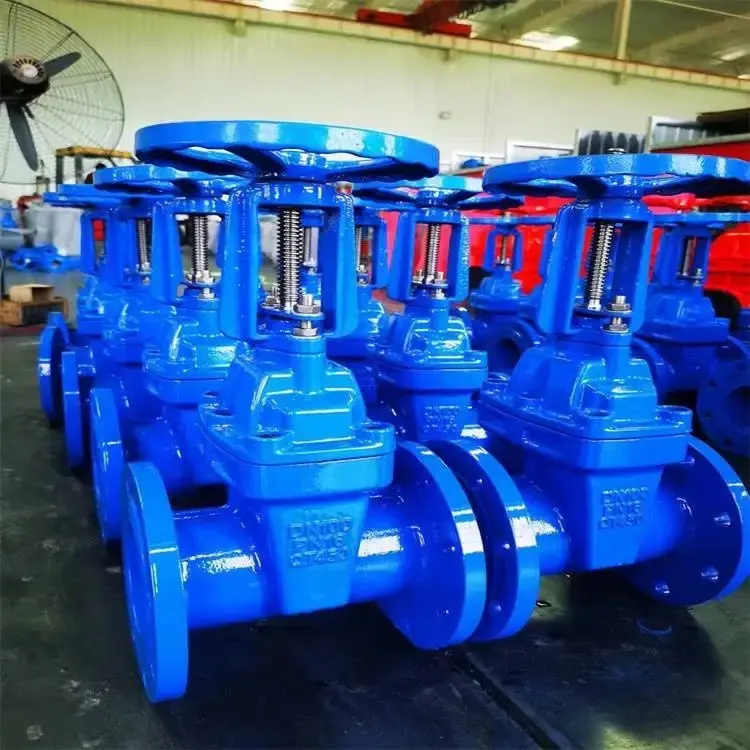

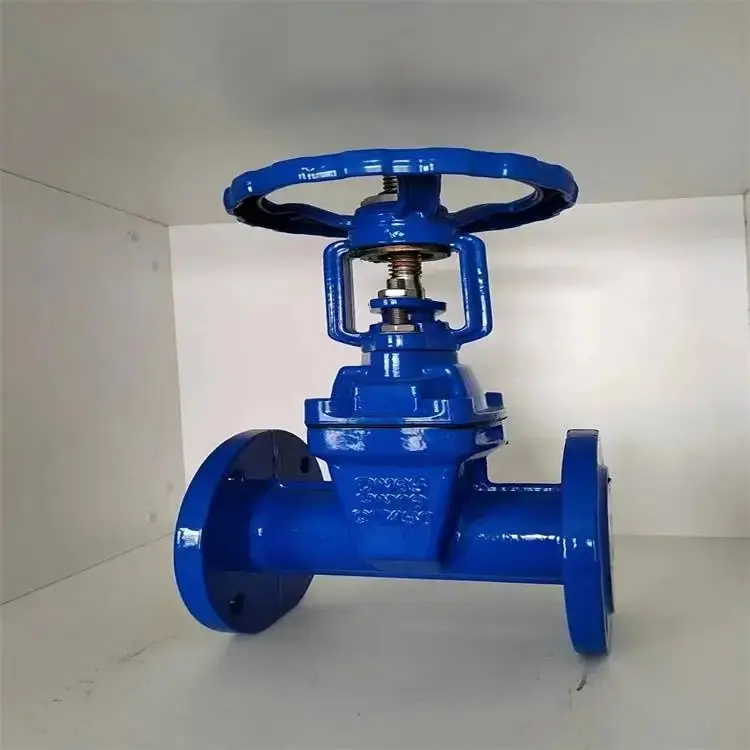

Venta de Válvulas Handan Válvula de Compuerta Manual con Vástago Abierto Z41X-16Q Dn150 Hierro Dúctil Sello Blando Sello Elástico
Cantidad
La Válvula de Compuerta de Cierre Suave Z41X-10/16Q también se llama Válvula de Compuerta de Cierre Elástico. Adopta una estructura sin cavidades. Las superficies interior y exterior del cuerpo y la tapa de la válvula están recubiertas con resina epoxi, y la superficie del disco de la compuerta está cubierta de caucho. Esto elimina fundamentalmente la posibilidad de corrosión. El sellado del vástago utiliza un sello de junta tórica en lugar de empaquetadura, lo que hace que el sellado sea más confiable. Según los requisitos, esta válvula de compuerta se puede operar mediante palanca de operación, volante, eléctrico o neumático.
Características estructurales
1. La tapa de la válvula general tiene un diseño de vástago oculto, lo que hace que la estructura sea compacta; la tuerca del vástago de la válvula y el disco de la compuerta son una estructura unificada, lo que previene cualquier atasco u obstrucción; tiene un paso directo sin cavidades de retención; el sello del vástago de la válvula utiliza un sello de junta tórica.
2. Tiene un excelente rendimiento anticorrosivo. Las superficies interior y exterior de la carcasa se rocían con resina epoxi, y la superficie interior se puede revestir con esmalte cuando sea necesario; los pernos de conexión son pernos de cabeza hexagonal con un sellador en la parte superior.
3. Higiene confiable: La resina epoxi cumple con el estándar de higiene GB/T17219-1998, y todo el disco de la compuerta está cubierto con caucho que cumple con la inspección de higiene; las piezas como el vástago de la válvula y la tuerca del vástago de la válvula están hechas de materiales como acero inoxidable o bronce que son resistentes a la corrosión del agua.
Adecuado para agua potable, suministro y drenaje de agua, tratamiento de aguas residuales, gas natural y gas de carbón, industrias industrial, alimentaria y otras.
Parámetros de Rendimiento Principales de la Válvula de Compuerta con Sello Suave
|
modelo |
PN |
Presión de trabajo/MPa |
Temperatura aplicable/℃ |
Medios aplicables |
|
Z41X-10 |
10 |
1 |
≤80 |
agua |
|
Z41X-16Q |
16 |
1.6 |
≤80 |
agua |
Materiales de las Piezas Principales de la Válvula de Compuerta con Cierre Suave
|
modelo |
Material |
|||
|
Cuerpo de válvula, tapa de válvula |
Provenir |
Placa de válvula de compuerta revestida de caucho |
relleno |
|
|
Z41X-10 |
hierro fundido gris |
Acero inoxidable al cromo-níquel |
Hierro dúctil (Caucho de nitrilo) |
NBR |
|
Z41X-16Q |
Hierro dúctil |
Acero inoxidable al cromo-níquel |
Hierro dúctil (Caucho de nitrilo) |
NBR |
Dimensiones Exteriores Principales de la Válvula de Compuerta con Cierre Suave
Válvula de compuerta de vástago ascendente con sello blando tipo Z41X-10
|
DN |
Yo |
D |
D0 |
D1 |
b |
F |
z×Φd |
|
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
|
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
|
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
|
100 |
229 |
220 |
160 |
132 |
22 |
3 |
8×Φ19 |
|
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
|
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
|
200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
|
250 |
330 |
395 |
350 |
319 |
28 |
4 |
12×Φ23 |
|
300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
|
350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
|
400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
|
450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
|
500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
|
600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
Válvula de compuerta de vástago ascendente con sellado blando tipo Z41X-16Q
|
DN |
Yo |
D |
D0 |
D1 |
b |
F |
z×Φd |
|
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4×Φ19 |
|
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4×Φ19 |
|
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8×Φ19 |
|
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8×Φ19 |
|
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8×Φ19 |
|
150 |
267 |
285 |
240 |
211 |
19 |
3 |
8×Φ23 |
|
200 |
229 |
340 |
295 |
266 |
20 |
3 |
12×Φ23 |
|
250 |
330 |
405 |
355 |
319 |
22 |
3 |
12×Φ28 |
|
300 |
356 |
460 |
410 |
370 |
24.5 |
4 |
12×Φ28 |
|
350 |
381 |
520 |
470 |
429 |
26.5 |
4 |
16×Φ28 |
|
400 |
406 |
580 |
525 |
480 |
28 |
4 |
16×Φ31 |
|
450 |
432 |
640 |
585 |
548 |
30 |
4 |
20×Φ31 |
|
500 |
457 |
715 |
650 |
609 |
31.5 |
4 |
20×Φ34 |
|
600 |
508 |
840 |
770 |
720 |
36 |
5 |
20×Φ37
|
