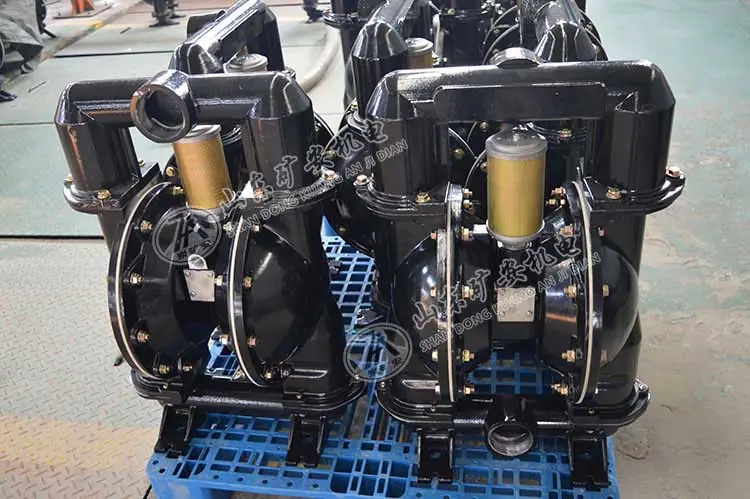

Bomba neumática de diafragma BQG350/0.2 para minería, bomba neumática de diafragma de calibre de 2 pulgadas para drenaje de mina subterránea

Las bombas de diafragma neumáticas de la serie BQG se utilizan principalmente en el desarrollo de pozos de minas, construcción de pozos, descarga de aguas residuales en canales de frente de trabajo de minería y alrededor de varios equipos, drenaje, descarga de aguas residuales, arena y lodo en proyectos de cuevas subterráneas y aplicaciones de encalado en túneles de minas.

La bomba neumática de diafragma serie BQG utiliza el flujo de aire para impulsar el núcleo de la válvula y realizar un movimiento alternativo. De esta manera, el aire comprimido entra alternativamente en las cámaras de aire izquierda y derecha, lo que impulsa el diafragma en un movimiento de vaivén y crea una diferencia de presión en la cámara de trabajo para absorber y drenar el agua. Es compacta, ligera y no requiere cimentación. Puede utilizarse como bomba móvil y no requiere lubricación. La válvula principal no tiene requisitos especiales en cuanto a la fuente de aire y puede arrancar y funcionar con autocebado.

1. Una plataforma operativa limpia protege las delicadas piezas móviles internas del polvo y residuos extraños durante el desmontaje y el reensamblaje.

2. Mantenga buenos registros de mantenimiento e incluya las bombas de diafragma en los programas de mantenimiento preventivo.

3. Antes de desmontar, gire la parte superior de la bomba de diafragma hacia abajo y drene el material en la bomba para vaciar el colector de material residual.

4. Retire los escalones del colector superior e inferior:

1) Retire la bola, la junta tórica y el asiento de la bola;

2) Retire la tapa del fluido;

3) Retire los tornillos y la junta del diafragma;

4) Retire la junta tórica, teniendo cuidado de no rayar ni desgastar la superficie de la biela.

5. Reemplace las piezas dañadas y engrase la biela (varilla del diafragma) y la junta tórica con aceite lubricante Key-Lube.

6. Vuelva a ensamblar en orden inverso.
