Recomendación de hoy: ROTOFLUX junta rotatoria fácil de usar A08-1540-05L marca de alta calidad encuentra Ganqiu
Xiamen Qianqiu Automation Technology Co., Ltd.
ROTOFLUXLa junta rotativa está fabricada en Italia y se utiliza ampliamente en diversas máquinas herramienta y equipos de automatización. Es una marca más vendida en Italia, con precios asequibles, calidad fiable y una excelente relación calidad-precio.

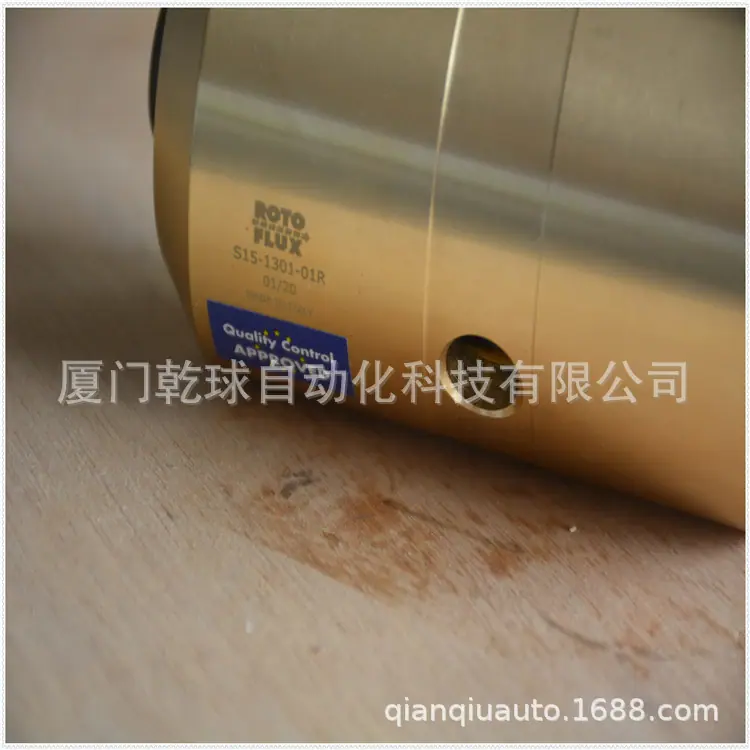

12Página SJunta Rotatoria de Serie:
1、 No en no conROTOFLUXUtilizar más allá del límite de la articulación giratoria, previa consulta con el departamento de atención al cliente.
2、pero llega agua50Cuando la presión del líquido no debe exceder8 BAR。En la aplicación, cuando la temperatura del aceite caliente excede175Al girar, la velocidad no debe exceder300 rpm。Cuando se utiliza en aplicaciones con rotación hacia adelante y hacia atrás, se recomienda seleccionar un conector con brida. Este modelo de junta rotatoria, debido a su diseño simple y precio razonable, se usa ampliamente en diversas situaciones.
3、Ambos juegos de combinaciones de sellado pueden ser seleccionados por el cliente:
Nmoho(Tipo estándar)-Sellado de grafito, aplicado en situaciones de suministro intermitente de agua filtrada, aceite caliente y vapor saturado.
DTipo (tipo de alta resistencia)-Junta de carburo de tungsteno, utilizada para el sellado de fluidos de molienda de agua filtrada de baja calidad.V06-337-12R
S08-1300-01R S08-1301-01R S08-1400-01R S08-1300-02L S08-1301-02L S08-1400-002L S10-1300-01R S10-1301-01R S10-1400-01R S10-1300-02L S10-1301-02L S10-1400-02L S15-1300-01R S15-1301-01R S15-1400-01R S15-1300-02L S15-1301-02L S15-1400-02L S20-1300-01R S20-1301-01R S20-1400-01R S20-1300-02L S20-1301-02L S20-1400-02L S25-1300-01R S25-1301-01R S25-1400-01R S25-1300-02L S25-1301-02L S25-1400-02L S32-1300-01R S32-1301-01R S32-1400-01R S32-1300-02L S32-1301-02L S32-1400-02L S40-1300-01R S40-1301-01R S40-1400-01R S40-1300-02L S40-1301-02L S40-1400-02L S50-1300-01R S50-1301-01R S50-1400-01R S50-1300-02L S50-1301-02L S50-1400-02L S10-1300-01R-800 S10-1301-01R-800 S10-1400-01R-800 S10-1300-02L-800 S10-1301-02L-800 S10-1400-02L-800 S15-1300-01R-800 S15-1301-01R-800 S15-1400-01R-800 S15-1300-02L-800 S15-1301-02L-800 S15-1400-02L-800 S20-1300-01R-800 S20-1301-01R-800 S20-1400-01R-800 S20-1300-02L-800 S20-1301-02L-800 S20-1400-02L-800 S25-1300-01R-800 S25-1301-01R-800 S25-1400-01R-800 S25-1300-02L-800 S25-1301-02L-800 S25-1400-02L-800 S32-1300-01R-800 S32-1301-01R-800 S32-1400-01R-800 S32-1301-02L-800 S32-1301-02L-800 S32-1400-02L-800 S40-1300-01R-800 S40-1301-01R-800 S40-1400-01R-800 S40-1300-02L-800 S40-1301-02L-800 S40-1400-02L-800 S50-1300-01R-800 S50-1301-01R-800 S50-1400-01R-800 S10-1300-01R-810 S10-1301-01R-810 S10-1400-01R-810 S10-1300-02L-810 S10-1301-02L-810 S10-1400-02L-810 S15-1300-01R-810 S15-1301-01R-810 S15-1400-01R-810 S15-1300-02L-810 S15-1301-02L-810 S15-1400-02L-810 S20-1300-01R-810 S20-1301-01R-810 S20-1400-01R-810 S20-1300-02L-810 S20-1301-02L-810 S20-1400-02L-810 S25-1300-01R-810 S25-1301-01R-810 S25-1400-01R-810 S25-1300-02L-810 S25-1301-02L-810 S25-1400-02L-810 S32-1300-01R-810 S32-1301-01R-810 S32-1400-01R-810 S32-1300-02L-810 S32-1301-02L-810 S32-1400-02L-810 S40-1300-01R-810 S40-1301-01R-810 S40-1400-01R-810 S40-1300-02L-810 S40-1301-02L-810 S40-1400-02L-810 S50-1300-01R-810 S50-1301-01R-810 S50-1400-01R-810 S50-1300-02L-810 S50-1301-02L-810 S50-1400-02L-810 S10-1300-03F S10-1301-03F S10-1400-03F S15-1300-03F S15-1301-03F S15-1400-03F S20-1300-03F S20-1301-03F S20-1400-03F S25-1300-03F S25-1301-03F S25-1400-03F S32-1300-03F S32-1301-03F S32-1400-03F S40-1300-03F S40-1301-03F S40-1400-03F S50-1300-03F S50-1301-03F S50-1400-03F S10-1300-03F-800 S10-1301-03F-800 S10-1400-03F-800 S15-1300-03F-800 S15-1301-03F-800 S15-1400-03F-800 S20-1300-03F-800 S20-1301-03F-800 S20-1400-03F-800 S25-1300-03F-800 S25-1301-03F-800 S25-1400-03F-800 S32-1300-03F-800 S32-1301-03F-800 S32-1400-03F-800 S40-1300-03F-800 S40-1301-03F-800 S40-1400-03F-800 S50-1300-03F-800 S50-1301-03F-800 S50-1400-03F-800 S10-1300-03F-810 S10-1301-03F-810 S10-1400-03F-810 S15-1300-03F-810 S15-1301-03F-810 S15-1400-03F-810 S20-1300-03F-810 S20-1301-03F-810 S20-1400-03F-810 S25-1300-03F-810 S25-1301-03F-810 S25-1400-03F-810 S32-1300-03F-810 S32-1301-03F-810 S32-1400-03F-810 S40-1300-03F-810 S40-1301-03F-810 S40-1400-03F-810 S50-1300-03F-810 S50-1301-03F-810 S50-1400-03F-810
18PáginaROTOFLUXJunta rotativa con sistema de lavado de agua
presión;10 BAR temperatura:120Grado/Velocidad:750
Características: Gran caudal
No en no conROTOFLUXUtilizar más allá del límite de la articulación giratoria, previa consulta con el departamento de atención al cliente.
S65yS80Junta rotativa para moldeo, tiene una tubería lisa hecha de piedra caliza, adecuada para caudales grandes. La junta rotativa está equipada con un anillo de sellado balanceado micro-molido, utilizando material de acero inoxidable endurecido y un eje de grafito. Recomendación de hoy: Junta rotativa ROTOFLUX fácil de usar A08-1540-05L, garantía de marca de calidad, pantalla completa Jiangmin Dao
Accesorio Hidráulico Modelo M210-000-03F Fabricado en Masa Original Fábrica IATLY Empresa ROTOFLUX Buen Producto Lo Sabrás Cuando lo Uses
Gracias al diseño especial, el anillo de sellado se puede reemplazar de manera oportuna, ahorrando tiempo y costos de mantenimiento.
S65-1300-01R S65-1300-02L S65-1300-03F S80-1300-01R S80-1300-02L S80-1300-03F S100-1300-03F S125-1300-03F S65-1300-01R-800 S65-1300-02L-800 S80-1300-01R-800S80-1300-02L-800 S65-1300-01R-810S65-1300-02L-810 S80-1300-01R-810 S80-1300-02L-810 S65-1300-03F-800 S80-1300-03F-800 S100-1300-03F-800 S125-1300-03F-800 S65-1300-03F-810 S80-1300-03F-810 S100-1300-03F-810 S125-1300-03F-810
22PáginaROTOFLUXJuntas rotativas para imprentas
S15-2382-31R S15-2382-32L S15-2386-31R S15-2386-32L S10-2382-33R S10-2383-34L S15-2382-33R S15-2382-34L S15-2386-33R S15-2386-34L S15-1292-23R-840 S15-1292-24L-840 S20-1292-23R-840 S20-1292-24L-840 S15-1292-25R-840 S15-1292-26L-840 S15-1292-04R-840 S15-1292-05L-840 S20-1292-25R-840 S20-1292-26L-840
24PáginaROTOFLUX SIMPLETipo simple
Medio: Agua presión50 bar 40 bartemperatura130 Velocidad de rotación2500 750
No en no conROTOFLUXUtilizar más allá del límite de la articulación giratoria, previa consulta con el departamento de atención al cliente.
Esta junta rotativa tiene dos combinaciones diferentes de sellos equilibrados:
norteSello de grafito tipo (sello estándar), aplicado a la filtración de agua.
DSello de carburo de tungsteno tipo (de alta resistencia), aplicado a sellos para agua filtrada de baja calidad.
Al llegar al agua de refrigeración50Cuando la presión del líquido no debe exceder8 bares.
H20-1300-01R H20-1301-01R H20-1300-02L H20-1301-02L H25-1300-01R H25-1301-01R H25-1300-02L H25-1301-02L H32-1300-01R H32-1301-01R H32-1300-02L H32-1301-02L H40-1300-01R H40-1301-01R H40-1300-02L H40-1301-02L H50-1300-01R H50-1301-01R H50-1300-02L H50-1301-02L H20-1300-03F H20-1301-03F H25-1300-03F H25-1301-03F H32-1300-03F H32-1301-03F H40-1300-03F H40-1301-03F H50-1300-03F H50-1301-03F H32-1300-01R-800 H32-1301-01R-800 H32-1300-02L-800 H32-1301-02L-800 H40-1300-01R -800 H40-1301-01R-800 H40-1300-02L-800 H40-1301-02L-800 H50-1300-01R-800 H50-1301-01R-800 H50-1300-02L-800 H50-1301-02L-800 H32-1300-01R-810 H32-1301-01R-810 H32-1300-02L-810 H32-1301-02L-810 H40-1300-01R-810 H40-1301-01R-810 H40-1300-02L-810 H40-1301-02L-810 H50-1300-01R-810 H50-1301-01R-810 H50-1300-02L -810 H50-1301-02L-810 H32-1300-03F-800 H32-1301-03F-800 H40-1300-03F-800 H40-1301-03F-800 H50-1300-03F-800 H50-1301-03F-800 H32-1300-03F-810 H32-1301-03F-810 H40-1300-03F-810 H40-1301-03F-810 H50-1300-03F-810 H50-1301-03F-810
28Página de bajo par Rotoflux de bajo par
Medio: Agua presión:50bar temperatura:120 Velocidad de rotación:5000
No en no conROTOFLUXUtilizar más allá del límite de la articulación giratoria, previa consulta con el departamento de atención al cliente.
Esta junta rotativa tiene dos combinaciones diferentes de sellos equilibrados:
norteSello de grafito tipo (sello estándar), aplicado a la filtración de agua.
DSello de carburo de tungsteno tipo (de alta resistencia), aplicado a sellos para agua filtrada de baja calidad.
Al llegar al agua de refrigeración50Cuando la presión del líquido no debe exceder8 bares.
L20-301-01P-800 L25-301-01P-800 L20-301-01P-810 L25-301-01P-810
30Página para Enfriamiento en la Industria del Acero
Rotoflux para aplicaciones de colada continua
No en no conROTOFLUXUtilizar más allá del límite de la articulación giratoria, previa consulta con el departamento de atención al cliente.
Este modelo es una junta rotativa para usar en ocasiones especiales. Porque,ROTOFLUXEsto fue especialmente diseñado y fabricado.
ZLa junta giratoria se instala en el agujero del eje. La parte sobresaliente de la carcasa de latón instalada en el cilindro se reduce, y la rotación pasa a través de esta carcasa para fijar el rotor de acero inoxidable.
El rotor está montado en un buje largo concéntrico y, combinado con un sello de carburo de tungsteno, su vida útil puede aumentarse significativamente. Incluso se puede utilizar en entornos con una precisión de filtración inferior.
El conector se instala en un bloque de cilindros con holgura para evitar daños por impacto instantáneo.
El diseño que utiliza termosellado de solapa de tamaño pequeño puede reducir la fricción generada durante la rotación.
El resorte se usa para evitar las vibraciones que causan ruido en el fluido.
Z20-1301-60Z Z25-1301-60Z Z40-1301-60Z Z20-1301-61Z-800 Z25-1301-61Z-800 Z40-1301-61Z-800
32La página es adecuada para aire, gas natural y aceite hidráulico
Rotoflux para aire, vacío y aceite hidráulico
presión del aire10BARtemperatura120 Velocidad de rotación3500 3000 2500 750
Presión de vacío6.7KPAtemperatura120 Velocidad de rotación3500 3000 2500 750
Presión de aceite hidráulico50BAR/40BARtemperatura120 Velocidad de rotación3500 3000 2500 750
No en no conROTOFLUXUtilizar más allá del límite de la articulación giratoria, previa consulta con el departamento de atención al cliente.
nortemoho-Sellos de Grafito (Sellos Estándar) Aplicados a Enfriamiento por Vacío y Aire
Dmoho-Sello de Carburo de Tungsteno (Tipo de Servicio Pesado) aplicado al enfriamiento de aceite hidráulico.
La carcasa está hecha de latón o aluminio, y otras partes metálicas están hechas de acero inoxidable.
El resorte se usa para prevenir la turbulencia y las vibraciones causadas por el fluido.
El tamaño miniatura, la forma de junta solapada y el sello mecánico equilibrado pueden reducir la fuerza de fricción generada durante la rotación.
Cuando la junta rotativa opera en aire y vacío, el sellado es proporcionado por un fieltro empapado en aceite.
T06-302-01R T06-301-01R T06-302-02R T06-301-02L T06-302-04R T06-301-04R T06-1302-01R T06-1301-01R T06-1302-02R T06-1301-02L T06-1302-04R T06-1301-04R T08-1302-01RT08-1301-01RT08-1302-02L T08-1301-02L T10-1302-01RT10-1301-01RT10-1302-02LT10-1301-02LT15-1302-01R T15-1301-01R T15-1302-02L T15-1301-02L T20-1302-01R T20-1301-01RT20-1302-02L T20-1301-02LT25-1302-01R T25-1301-01R T25-1302-02L T25-1301-02L T32-1302-01R T32-1301-01R T32-1302-02L T32-1301-02L T40-1302-01R T40-1301-01R T40-1302-02L T40-1301-02LT50-1302-01RT50-1301-01RT50-1302-02L T50-1301-02L T10-1372-05L T10-1372-04R
34La página es adecuada para ejes y cilindros
Rotoflux en el montaje del eje
presión agua:10BARvacío:6.7KPAaceite hidráulico:50BAR
temperatura120Velocidad de rotación3500
No en no conROTOFLUXUtilizar más allá del límite de la articulación giratoria, previa consulta con el departamento de atención al cliente.
En la aplicación, se debe evitar el golpe de presión del aceite hidráulico, ya que esto puede provocar la rotura del anillo de sellado. Cuando se usa para presión de agua de refrigeración superior a8 BARtiempo, la temperatura no debe exceder100Cada vez.
nortemoho-Sellos de Grafito (Sellos Estándar) Aplicados a Enfriamiento por Vacío y Aire
Dmoho-Sello de Carburo de Tungsteno (Tipo de Alta Resistencia) se aplica en situaciones que involucran aceite hidráulico y agua con baja precisión de filtración.
La junta giratoria de este modelo se instala en un eje o columna y tiene una pequeña extensión hacia afuera para facilitar el apriete. El extremo de bloqueo de la junta giratoria gira, mientras que la tubería de entrada de agua de la junta es fija y no gira.
Típicamente, se instalan resortes de acero inoxidable dentro de la carcasa de latón para evitar que el refrigerante arrastre la grasa lubricante y para reducir la vibración.
V06-302-01R V06-1302-01R V08-1302-01R V10-1302-01R V15-1302-01R
36La página está hecha de acero inoxidable y es adecuada para productos farmacéuticos químicos y alimentos.
Rotoflux de acero inoxidable
Presión del agua50/40 BARtemperatura120 Velocidad de rotación3500 3000 2500 750
presión del aire10BARtemperatura120 Velocidad de rotación3500 3000 2500 750
Presión de vacío6.7KPAtemperatura120 Velocidad de rotación3500 3000 2500 750
No en no conROTOFLUXEn casos de negociación con el departamento de atención al cliente, se utiliza más allá de los límites de la junta giratoria. Se recomienda que cuando la presión hidráulica alcance8 BARCuándo, la temperatura del agua de enfriamiento no debe exceder100Cada vez.
La junta giratoria de este modelo está hecha de acero inoxidable y es adecuada para muchas ocasiones. También se usa ampliamente en las industrias química, farmacéutica y alimentaria.
Al usar aplicaciones con rotación hacia adelante y hacia atrás, se recomienda seleccionar una junta bridada.
nortemoho-Sello de Grafito (Sello Estándar)
Dmoho-Sello de Carburo de Tungsteno (Tipo de Uso Rudo)
El resorte se usa para prevenir la turbulencia y las vibraciones causadas por el fluido.
tamaño1/4a2Los clientes pueden elegir entre dos tipos de juntas (rectas y con brida).
F08-1300-01R F08-1301-01R F08-1302-01R F08-1300-02L F08-1301-02L F08-1302-02L F10-1300-01R F10-1301-01R F10-1302-01R F10-1300-02L F10-1301-02L F10-1302-02L F15-1300-01R F15-1301-01R F15-1302-01R F15-1300-02L F15-1301-02L F15-1302-02L F20-1300-01R F20-1301-01R F20-1302-01R F20-1300-02L F20-1301-02L F20-1302-02L F25-1300-01R F25-1301-01R F25-1302-01R F25-1300-02L F25-1301-02L F25-1302-02L F32-1300-01R F32-1301-01R F32-1302-01R F32-1300-02L F32-1301-02L F32-1302-02L F40-1300-01R F40-1301-01R F40-1302-01R F40-1300-02L F40-1301-02L F40-1302-02L F50-1300-01R F50-1301-01R F50-1302-01R F50-1300-02L F50-1301-02L F50-1302-02L F10-1300-03F F10-1301-03F F10-1302-03F F15-1300-03F F15-1301-03F F15-1302-03F F20-1300-03F F20-1301-03F F20-1302-03F F25-1300-03F F25-1301-03F F25-1302-03F F32-1300-03F F32-1301-03F F32-1302-03F F40-1300-03F F40-1301-03F F40-1302-03F F50-1300-03F F50-1301-03F F50-1302-03F F10-1300-01R-800 F10-1301-01R-800 F10-1300-02L-800 F10-1301-02L-800 F15-1300-01R-800 F15-1301-01R-800 F15-1300-02L-800 F15-1301-02L-800 F20-1300-01R-800 F20-1301-01R-800 F20-1300-02L-800 F20-1301-02L-800 F25-1300-01R-800 F25-1301-01R-800 F25-1300-02L-800 F25-1301-02L-800 F32-1300-01R-800 F32-1301-01R-800 F32-1300-02L-800 F32-1301-02L-800 F40-1300-01R-800 F40-1301-01R-800 F40-1300-02L-800 F40-1301-02L-800 F50-1300-01R-800 F50-1301-01R-800 F50-1300-02L-800 F50-1301-02L-800 F10-1300-03F-800 F10-1301-03F-800 F15-1300-03F-800 F15-1301-03F-800 F20-1300-03F-800 F20-1301-03F-800 F25-1300-03F-800 F25-1301-03F-800 F32-1300-03F-800 F32-1301-03F-800 F40-1300-03F-800 F40-1301-03F-800 F50-1300-03F-800 F50-1301-03F-800
¡Agente!,Uniones de presión hidráulica ROTOFLUX，Uniones ROTOFLUX. ROTOFLUXjunta rotativa,ROTOFLUXJunta rotativa,ROTOFLUXConexión hidráulica, junta rotativa Rotoflux, junta rotativa Rotoflux
ItaliaROTOFLUXJunta rotativa: Sus campos de aplicación abarcan casi todas las industrias de procesamiento y fabricación..como:Metalurgia. Máquinas herramienta. Generación de energía. Petróleo. Caucho. Plásticos. Textiles. Tintura e impresión. Productos farmacéuticos. Cigarrillos. Fabricación de papel. Alimentos. Procesamiento de piensos, etc., equipos mecánicos, acerías, centros de procesamiento, etc., medio adecuado: medio fluido aguaagua,vaporvapor,Aceiteaceite,aireAire,vacíovacíoFluido de corterefrigerante、Disolvente químico
ROTOFLUXNúmeros de pieza de junta giratoria:
40La página es adecuada para alta velocidad
No en no conROTOFLUXUsado más allá del límite de la junta giratoria en consulta con el departamento de servicio al cliente
Actualmente muy aplicadoAEl molde se usa para la situación del refrigerante y gira a alta velocidad con el eje concéntrico.
El contacto de tamaño micro minimiza la fricción cuando el anillo de sellado del balance gira, lo que le permite soportar la enorme presión del refrigerante.
Los sellos de carburo de tungsteno aún pueden lograr una larga vida útil incluso cuando se utiliza refrigerante con una precisión de filtración menor. Sin embargo, es esencial garantizar un suministro continuo de refrigerante durante la operación.
El resorte se usa para prevenir la turbulencia y las vibraciones causadas por el fluido.
Los rodamientos seleccionados de alta velocidad y alta precisión pueden funcionar durante mucho tiempo a altas velocidades.
Todos los componentes están hechos de materiales antioxidantes, y se permite el uso de agua pura durante la operación.
A08-1301-04R A08-1301-05L A10-1301-04R A10-1301-05L A08-1302-04R A08-1302-05L A10-1302-04R A10-1302-05L 42La página es adecuada para funcionamiento en seco a alta velocidad
No en no conROTOFLUXUsado más allá del límite de la junta giratoria en consulta con el departamento de servicio al cliente
Este tipo es una junta rotatoria especial que puede girar a alta velocidad en seco. Su estructura es simple y el refrigerante proporciona la presión de sellado necesaria. Cuando la junta no tiene flujo de líquido, las caras de sellado no se tocan y el rotor tiene casi cero fricción. Cuando se suministra refrigerante, la elasticidad de la superficie del anillo de sellado se presiona contra la cara de sellado mediante una ligera presión generada por el flujo del fluido.OhDurante el arranque y la parada inicial de la operación, una pequeña cantidad de refrigerante puede gotear del sello y eventualmente desbordarse, y la superficie de sellado. Asegúrese de que no haya fugas de líquido. Sin embargo, cuando el flujo se detiene,OhSe libera la presión del anillo tórico y la superficie del anillo de sellado se separa automáticamente. Inmediatamente después de finalizar la operación, puede gotear o desbordarse una pequeña cantidad de refrigerante o agua del sello. Si esto ocurre, el refrigerante derramado también pasará a través del sello laberíntico y se descargará por el orificio de drenaje.
Todos los componentes están hechos de materiales antioxidantes, y se permite el uso de agua pura durante la operación.

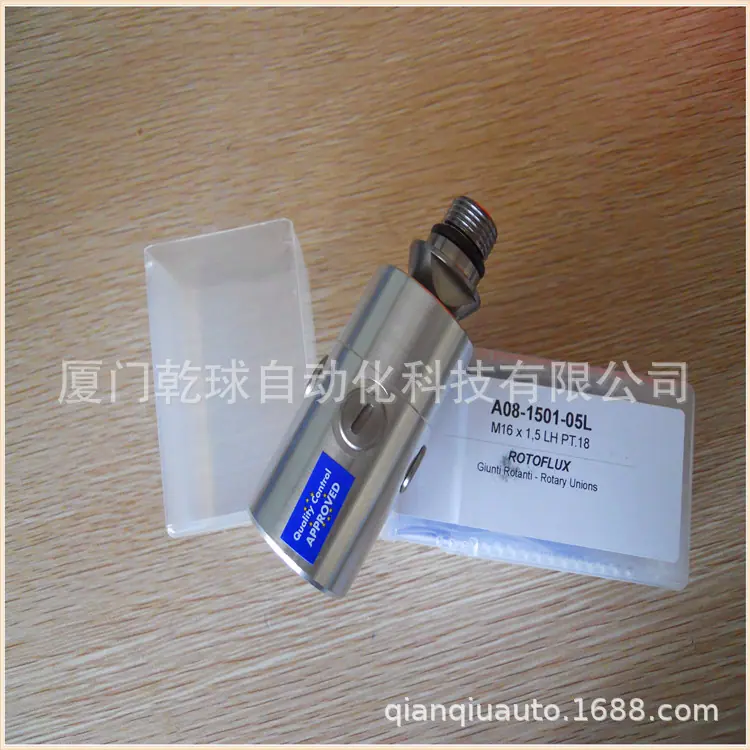

A08-1501-04R A08-1501-05L A10-1701-04R A10-1701-05L A08-1502-04R A10-1502-05L A10-1702-04R A10-1702-05L
44Página adecuada para funcionamiento en seco a alta velocidad con aire y refrigerante
No en no conROTOFLUXUsado más allá del límite de la junta giratoria en consulta con el departamento de servicio al cliente
Este tipo es una junta rotatoria especial que puede girar a alta velocidad en seco. Su estructura es simple y el refrigerante proporciona la presión de sellado necesaria. Cuando la junta no tiene flujo de líquido, las caras de sellado no se tocan y el rotor tiene casi cero fricción. Cuando se suministra refrigerante, la elasticidad de la superficie del anillo de sellado se presiona contra la cara de sellado mediante una ligera presión generada por el flujo del fluido.OhDurante el arranque y la parada inicial de la operación, una pequeña cantidad de refrigerante puede gotear del sello y eventualmente desbordarse, y la superficie de sellado. Asegúrese de que no haya fugas de líquido. Sin embargo, cuando el flujo se detiene,OhSe libera la presión del anillo tórico y la superficie del anillo de sellado se separa automáticamente. Inmediatamente después de finalizar la operación, puede gotear o desbordarse una pequeña cantidad de refrigerante o agua del sello. Si esto ocurre, el refrigerante derramado también pasará a través del sello laberíntico y se descargará por el orificio de drenaje.
Todos los componentes están hechos de materiales antioxidantes, y se permite el uso de agua pura durante la operación.

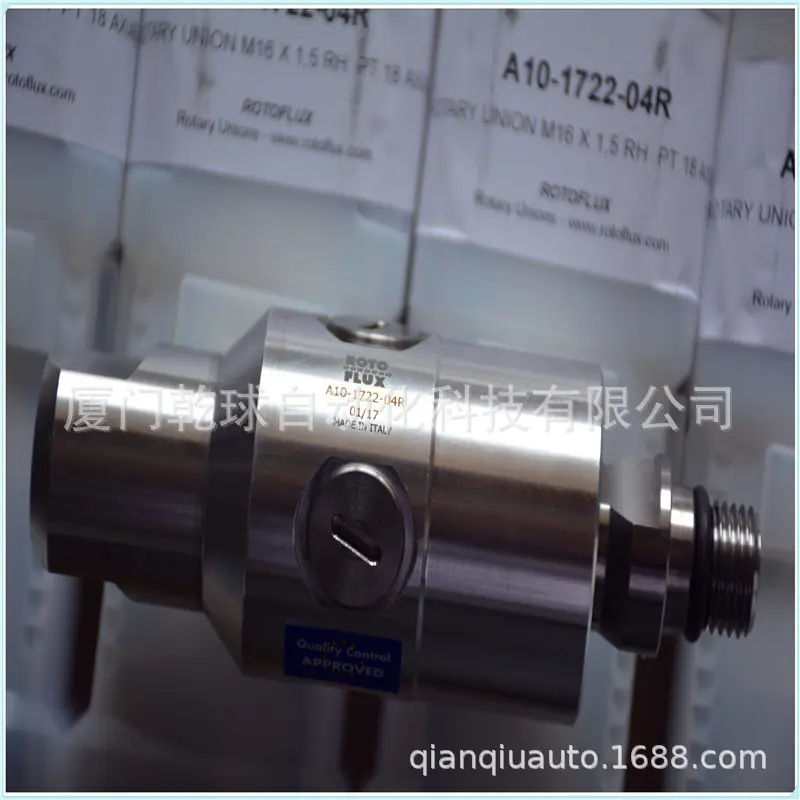

A08-1520-04R A08-1520-05L A10-1720-04R A10-1720-05L A08-1522-04R A08-1522-05L A10-1722-04R A10-1722-05L
A10-715-05L A10-1715-05LA10-1705-05L A10-1771-04R A10-1771-05L
Bserie46Página aplicada a alta velocidadrotoflux para aplicación de alta velocidad
No en no conROTOFLUXUsado más allá del límite de la junta giratoria en consulta con el departamento de servicio al cliente
Este tipo es una junta rotatoria especial que puede girar a alta velocidad en seco. Su diseño estructural es simple y el refrigerante puede proporcionar la presión de sellado necesaria. Cuando la junta no tiene flujo de líquido, las caras del anillo de sellado no se tocan y el rotor experimenta casi ninguna fricción. Cuando se introduce refrigerante, la elasticidad del anillo de sellado se presiona contra la superficie de sellado por una ligera presión generada por el flujo del fluido.OhEl anillo de sellado y la superficie de sellado aseguran que no haya fugas de líquido. Cuando el flujo se detiene, entoncesOhSe libera la presión del O-ring y la superficie del anillo de sellado se separa automáticamente.
B08-1301-04R B08-1301-05L B10-1301-04R B10-1301-05L B08-1302-04R B08-1302-05L B10-1302-04R B10-1302-05L
48Página aplicada a funcionamiento en seco de alta velocidad
Refrigerante a presión/Se puede girar en secoB08-100BAR B10-70BARtemperatura90 Velocidad de rotación20000/15000
No en no conROTOFLUXUsado más allá del límite de la junta giratoria en consulta con el departamento de servicio al cliente
Este tipo es una junta rotatoria especial que puede girar a alta velocidad en seco. Su diseño estructural es simple y el refrigerante puede proporcionar la presión de sellado necesaria. Cuando la junta no tiene flujo de líquido, las caras del anillo de sellado no se tocan y el rotor experimenta casi ninguna fricción. Cuando se introduce refrigerante, la elasticidad del anillo de sellado se presiona contra la superficie de sellado por una ligera presión generada por el flujo del fluido.OhEl anillo de sellado y la superficie de sellado aseguran que no haya fugas de líquido. Cuando el flujo se detiene, entoncesOhSe libera la presión del O-ring y la superficie del anillo de sellado se separa automáticamente.
Todos los componentes están hechos de materiales antioxidantes, y se permite el uso de agua pura durante la operación.
B08-1501-04R B08-1501-05L B10-1701-04R B10-1701-05L B08-1502-04R B08-1502-05L B10-1702-04RB10-1702-05L
50Página aplicada a funcionamiento en seco de alta velocidad con refrigerante o aire circulanterotoflux para alta velocidad, refrigerante, aire, funcionamiento en seco
Refrigerante a presiónB08-100BAR B10-70BARAire10BARSe puede girar en seco temperatura90Velocidad de grado20000/15000
No en no conROTOFLUXUsado más allá del límite de la junta giratoria en consulta con el departamento de servicio al cliente
Este tipo es una junta rotatoria especial que puede girar a alta velocidad en seco. Su diseño estructural es simple y el refrigerante puede proporcionar la presión de sellado necesaria. Cuando la junta no tiene flujo de líquido, las caras del anillo de sellado no se tocan y el rotor experimenta casi ninguna fricción. Cuando se introduce refrigerante, la elasticidad del anillo de sellado se presiona contra la superficie de sellado por una ligera presión generada por el flujo del fluido.OhEl anillo de sellado y la superficie de sellado aseguran que no haya fugas de líquido. Cuando el flujo se detiene, entoncesOhSe libera la presión del O-ring y la superficie del anillo de sellado se separa automáticamente.
Durante la operación de arranque y parada del viento, es posible que eventualmente se filtre una pequeña cantidad de refrigerante o gotas de agua del sello. Si esto ocurre, el refrigerante o agua filtrada pasará a través del sello laberíntico y se descargará por el orificio de drenaje.
B08-1520-04R B08-1520-05L B10-1720-04R B10-1720-05L B08-1522-04R B10-1522-05L B10-1722-04R B10-1722-05L
52Inicio de página

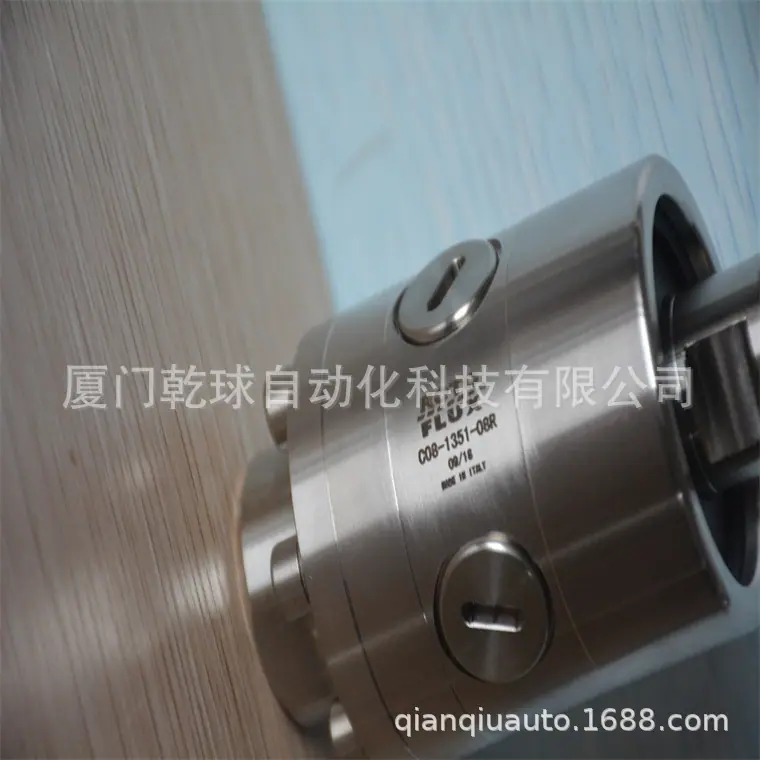

B07 B08 K03 K08 K08-F23 K08-K32 K08-F42 D08-150-06F D15-302-03F C08-1301-01R C10-1301-01R C15-1301-01RC20-1301-01RM108-1000-01R M110-1000-01R M115-1000-01R M120-1000-01R M120-1002-11RM210-000-01RM210-300-01R M220-000-05R M220-300-05R M210-002-01R M220-002-01R M210-003-01R M220-004-03R M210-000-03R M210-300-03F M410-000-03F M410-300-03F M610-000-03F M610-300-03F M210-200-F15 M210-400-F15 M410-200-F15 M410-400-F15 M610-200-F15 M610-400-F15 M810-200-F15 M810-400-F15 M510-000-F80 M510-300-F80
